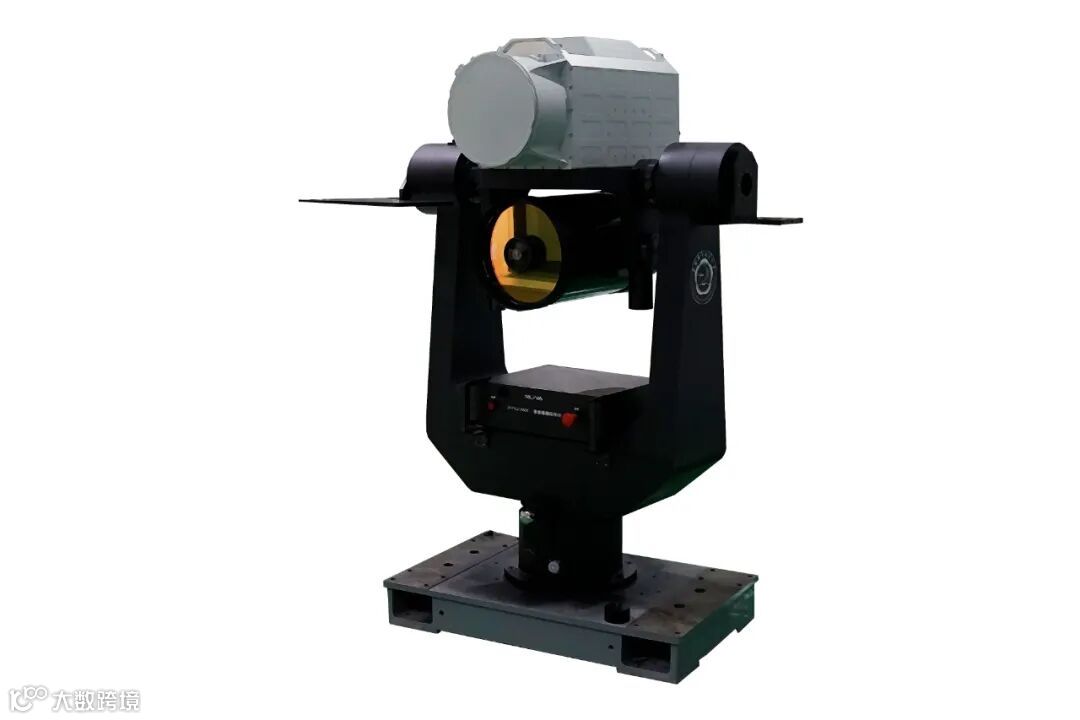

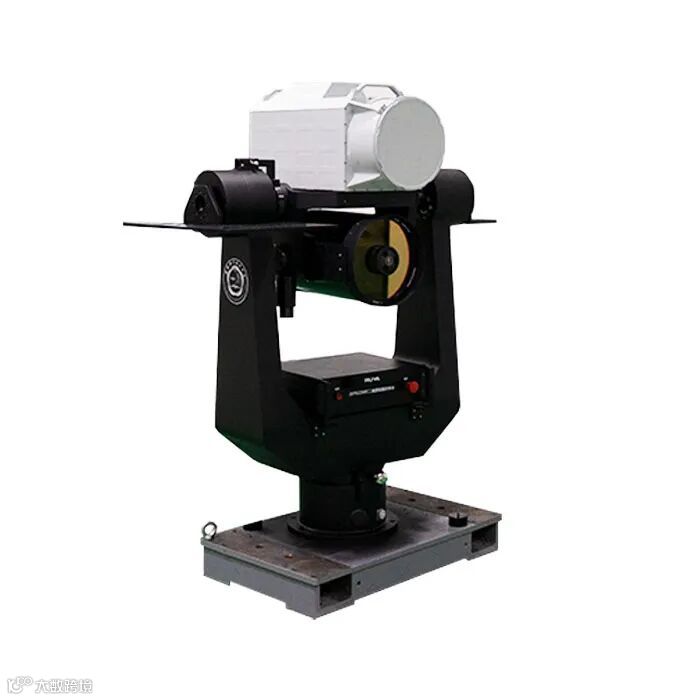

2DTGZ280C 双轴跟踪转台

技术指标

Specification

负载重量 :80Kg

 Load Weighte:80Kg

转角范围

Angle Rotary Range

外环:±355°

Outer frame:±355°

内环  : -20°~+95°

Inner frame :-20°~+95°

轴线回转精度 :±3″

Rotary Accuracy Of Dual-Axis:±3″

垂直度:±3″

Perpendicularity Of Dual-Axis :±3″

角位置定位精度:±3″

Positioning Error Of Angular Position:±3″

角位置定位重复性:±2″

Positioning Repeatability Of Angular Position :±2″

速率精度及平稳性 ：

Rate Accuracy：

ω≤1°/s , 2×10^-3 (1°平均法average）；

1°/s≤ω<10°/s ,  2×10-4  （10°平均法average）；

ω≥10°/s ,  2×10^-5  （360°平均法average）。

保精跟踪速度：

Maintain Precision Tracking Speed：

方位≥2°/s,  最大 ≥10°/s,

Azimuth≥2°/s,  maximum ≥10°/s,

俯仰：≥1°/s, 最大  ≥4°/s;

Pitch：≥1°/s,  maximum ≥4°/s;

最大角加速度：

Maximum Angular Acceleration ：

内环≥1°/s²；

Inner frame ≥1°/s²；

外环：≥1°/s²

Outer frame：≥1°/s²

码盘分辨率：1″

Code Disc Resolution：1″

零点 ：具有码盘零点

Zero Point：With code disc zero point

对恒星目标：10秒钟内误差<0.5″

For Stellar Targets：  Error within 10 seconds <0.5″

开环跟踪精度(RMS)：60分钟内误差<1″

Open-Loop Tracking Accuracy (RMS)：error within 60 minutes <1″

对空间目标：单轴Single axis<3″

For Space Targets：Single axis<3″

开环跟踪精度  (RMS)

Open-Loop Tracking Accuracy (RMS)
