​数据中心二次泵系统九大控制逻辑之（四）：电制冷-预冷-自然冷模式切换逻辑

电制冷-预冷-自然冷模式切换逻辑

Electric refrigeration precooling natural cooling mode switching logic

二次泵系统电制冷-预冷-自然冷模式切换逻辑动画

备注：数据中心的电动阀门和设备一定要配置双DO点位，防止控制单元断电重启过程中，会给阀门和设备发出0V信号，导致阀门和设备全部处于关闭状态。

电制冷—预冷模式下的切换分析：

• （1）8℃＜湿球温度＜ 15℃（温度可调整）
• （2）冷却塔的风机频率≤40HZ（频率可调整）
• （3）冷冻水回水温度-冷却塔的出水温度≥2℃（温差可调）

• 当△T＜0℃时，C1关闭，C2阀打开，板式换热器不参与工作，冷冻水没有预冷模式
• 当△T≥0℃时，C1打开，C2阀关闭，冷冻水进行预冷

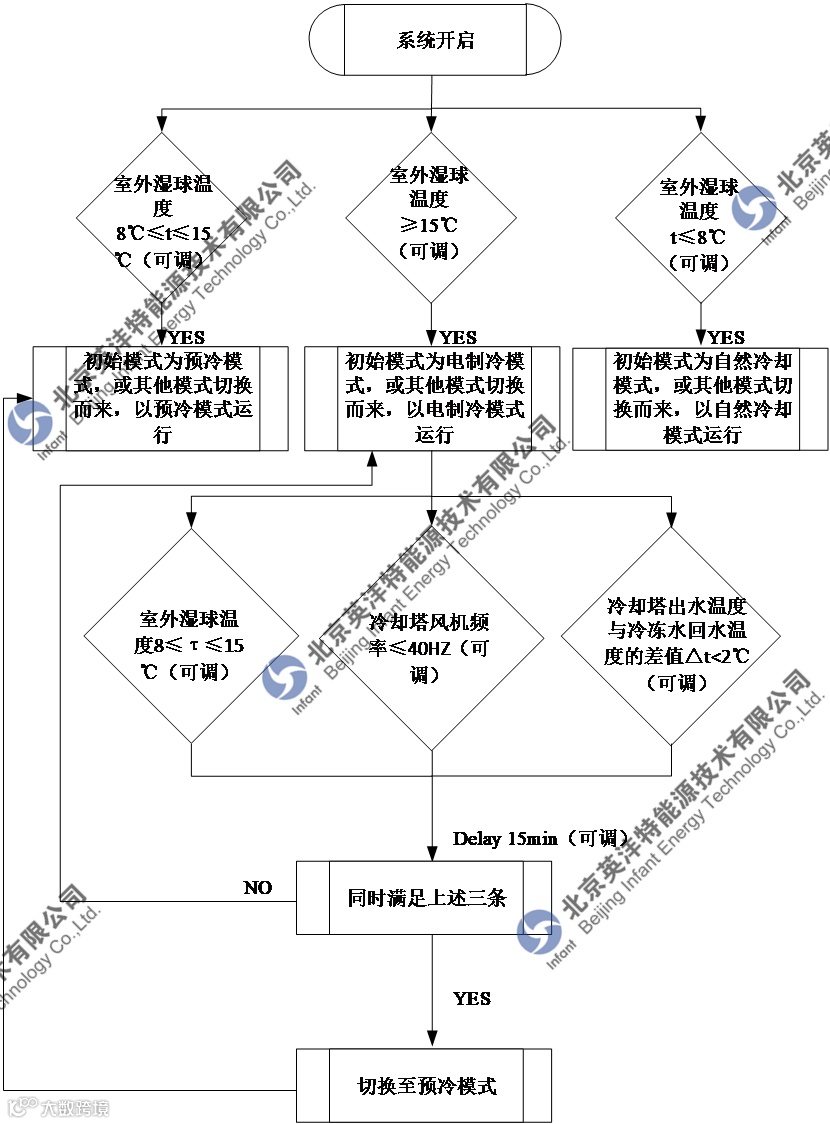

电制冷—预冷模式切换逻辑图

从整体的控制逻辑来分析，运维团队可以尽早的从电制冷模式切换到预冷模式，对于系统安全和节能有如下优点：

• 可以尽快利用夜间低温进行预冷，白天高温时，板式换热器的换热过程会自动关闭。

• 白天电制冷、夜间预冷的气候条件下，此时全天温度比较高，冷水机组无低负载工况，系统运行比较安全。

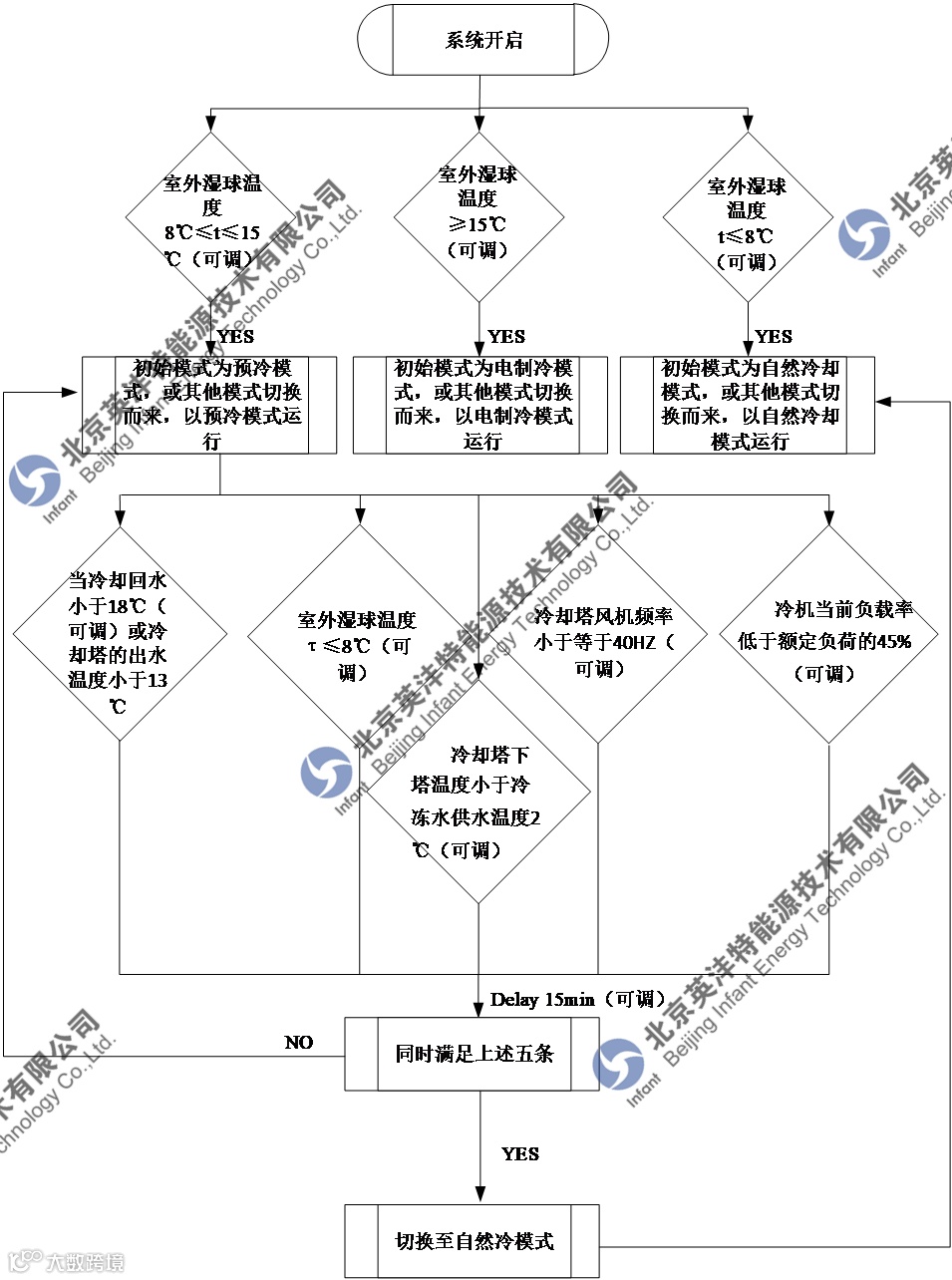

预冷模式—自然冷却模式的切换分析：

  以冷冻水供回水温度15/21℃为例，电制冷切换到预冷模式需要满足如下五个条件：

• （1）湿球温度＜ 8℃（温度可调整）
• （2）冷却塔的风机频率≤40HZ（频率可调整）
• （3）冷水机组的负载率低于额定负载率的45%（负载率可调整）
• （4）冷却塔的出水温度＜13℃（温度可调）

• （5）冷却塔出水温度-冷冻水供水温度＜2℃（温差可调）

自然冷却模式下运行有如下安全相关的问题：

• 由于刚进入冬季时，天气有波动，自然冷却运行模式下可能会造成白天的温度过高，需要运维团队密切关注白天最高的湿球温度。
• 引入试验塔后，系统能自行判断运行逻辑切换。
• 实际切换过程中，运维团队为了安全，往往增加一组制冷单元运行，待制冷单元运行稳定后，进行停机切换。
