「玩转未来板」02｜无痛远程大型“点灯”现场

对某些大佬已仰慕甚久（此处点名 喵家委员长~），对应用技术研究得很深入，近期在Homeassistant智能家居控制这块有了显著成果，效果炫酷！（如果允许会请委员长友情客串一篇连载分享相关经验）

但有些朋友可能怕初次上手的智能家居项目就是困难模式，难以实现，让信心殆尽？

无须担心，本期就由CC喵带大伙儿用最平易近人的流程别样玩转智能家居~

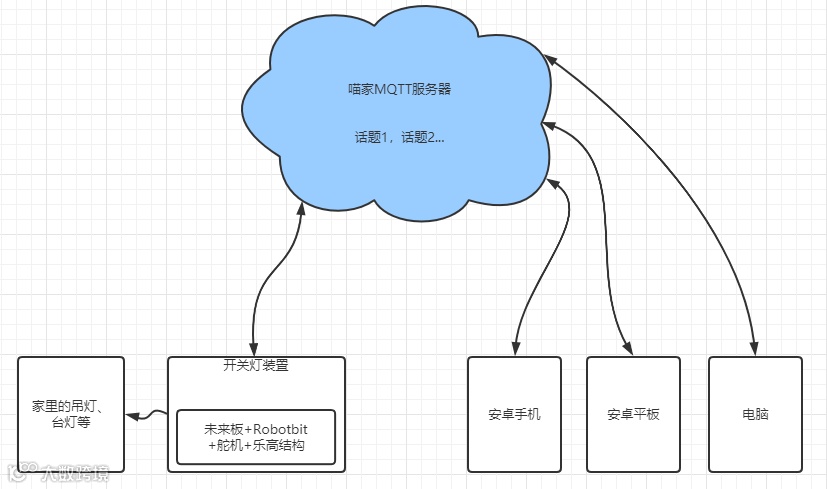

项目将具体包含以下功能：

· 实现未来板与小喵MQTT服务器连接

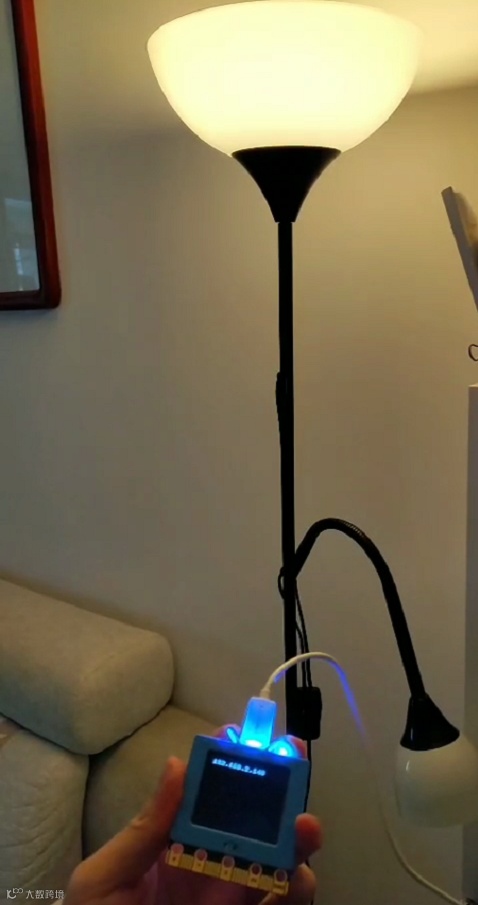

· 通过手机app控制室内灯的开关

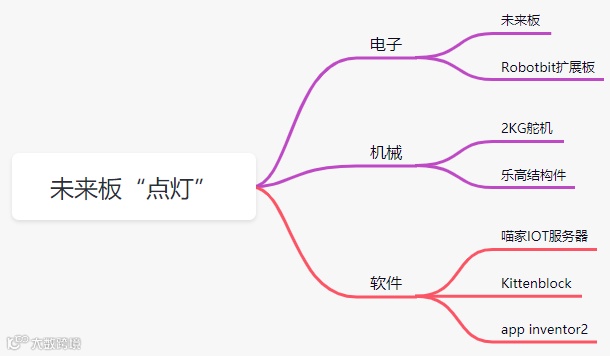

步骤概况

· STEP1：搭建开关装置结构

· STEP2：注册MQTT话题

· STEP3：编写未来板的MQTT程序

· STEP4：MQTT调试

· STEP5：编写APP

· 开关装置结构设计核心

   采用舵机转轴带动乐高零件按压开关的方式

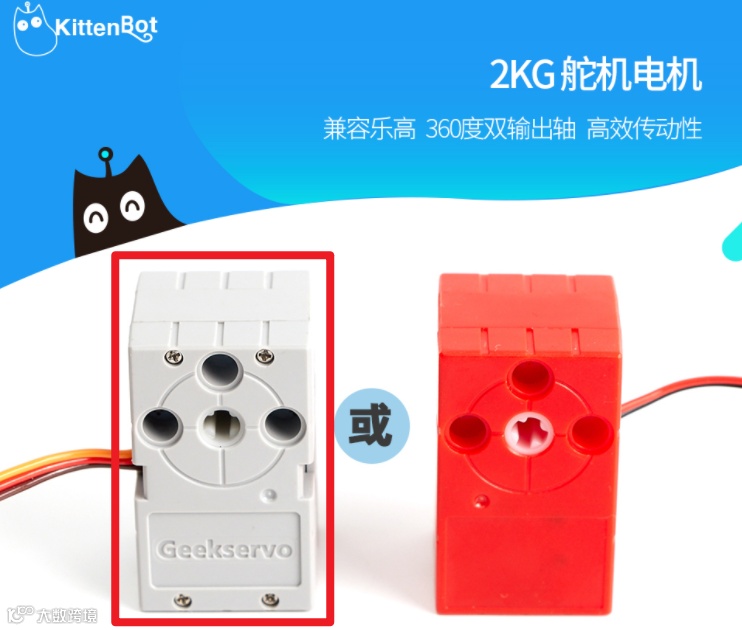

舵机选用2KG舵机

  a.输出轴与乐高结合

  b.力矩足够大

  c.未来板图形化编程积木块支持

· 结构参考

   可以随意发挥你们的创意，这里CC喵做了一个最简单的

   结构供大家参考

· 结构固定

   上热熔胶枪固定！

   " 没有什么机械结构是热熔胶枪无法解决的，如果有那就两支热熔胶枪~ "

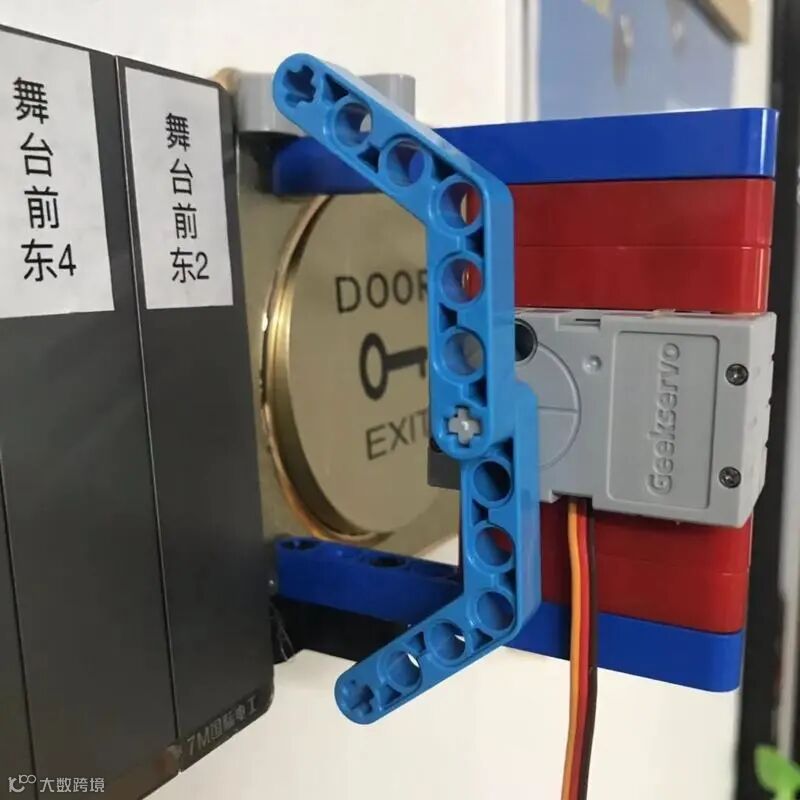

· 结构全貌

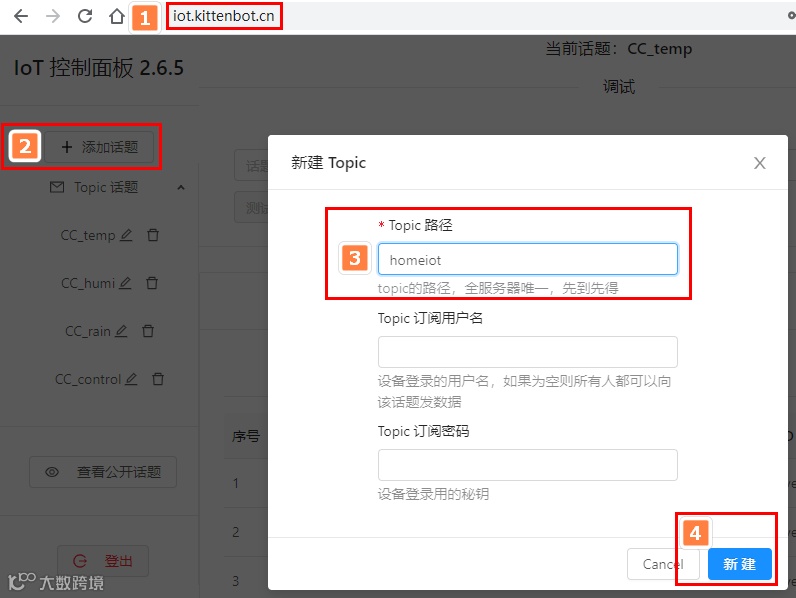

1.登录喵家的IOT服务器，iot.kittenbot.cn

2.注册一个话题，我的话题名为homeiot（你需要注册另外一个，全服务器唯一的！）

3.按图操作就是这么easy~

附程序下载

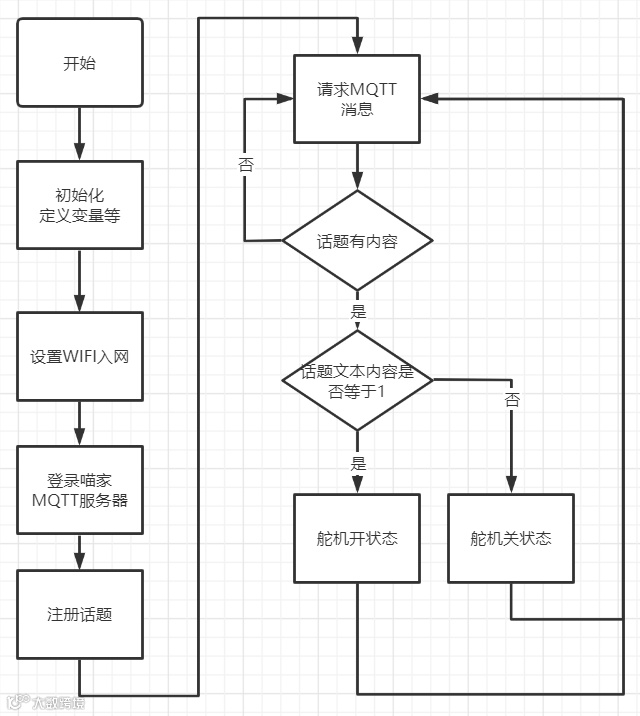

1.理解未来板的MQTT程序程序流程图

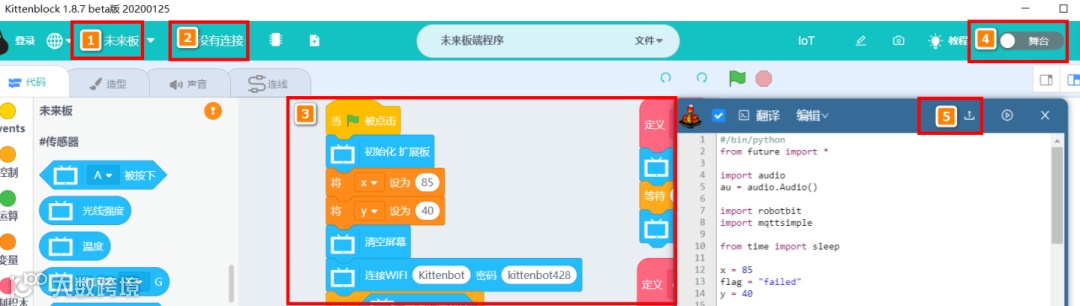

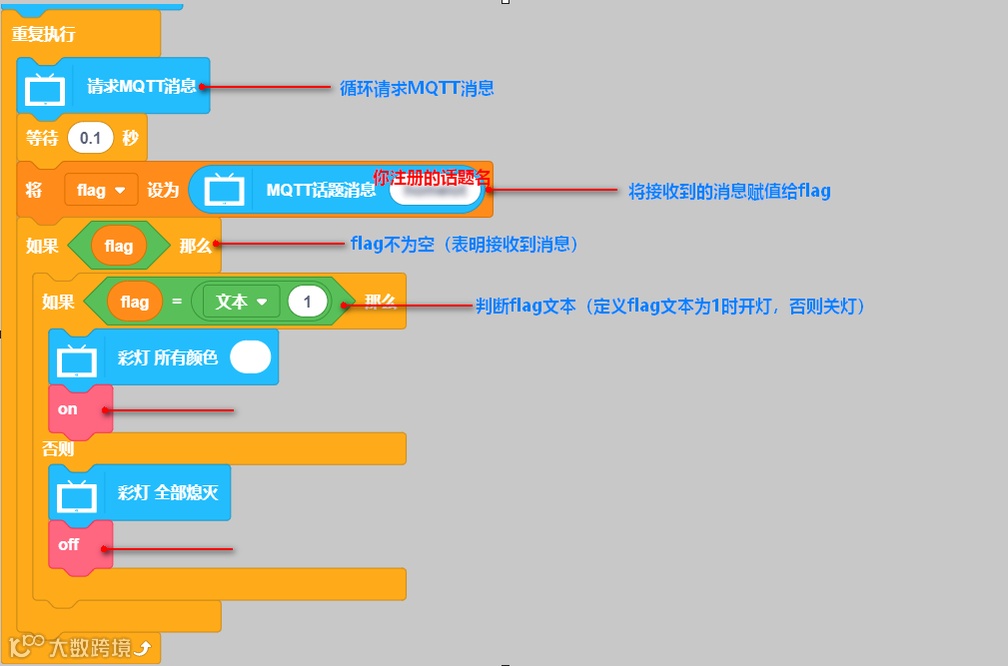

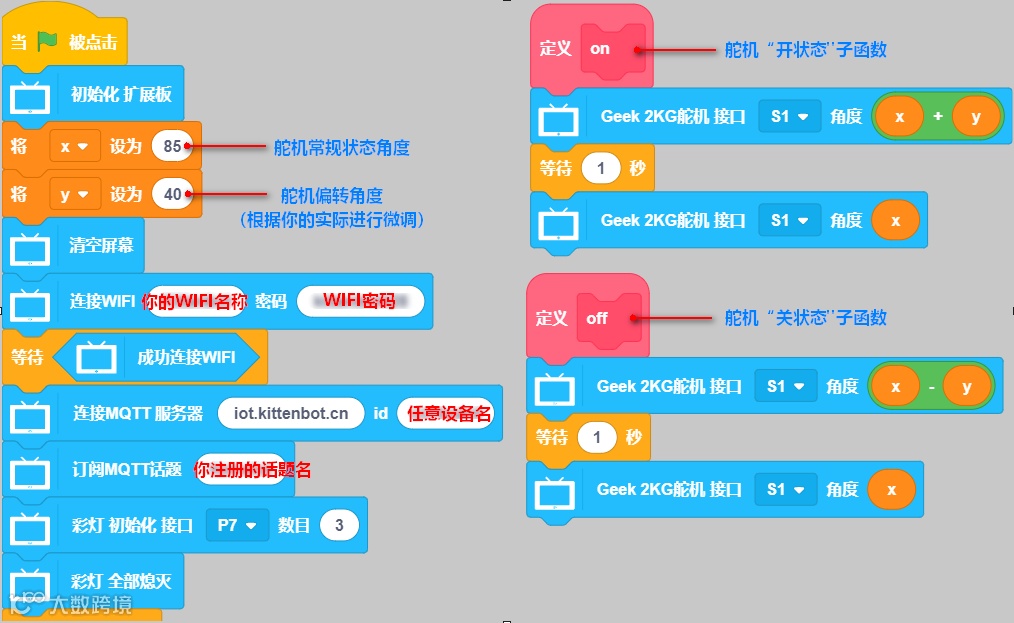

2.根据流程图在Kittenblock编写图形化积木块程序

3.程序下载

硬件选择—>连接—>编程—>代码转译—>下载

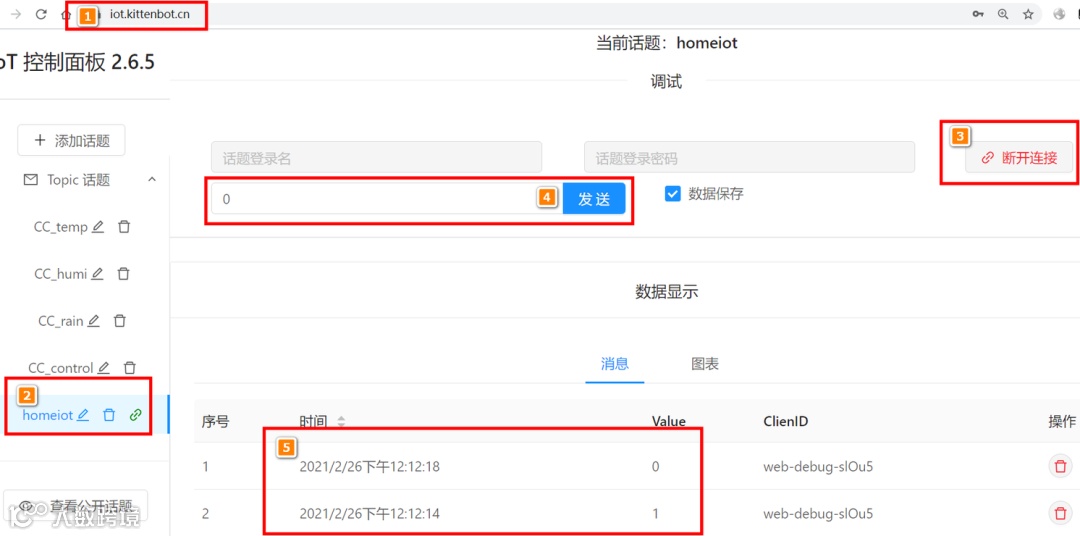

喵家MQTT服务器还带调试功能，可通过网页直接发送消息（网页作为MQTT的子设备

如果一切无意外

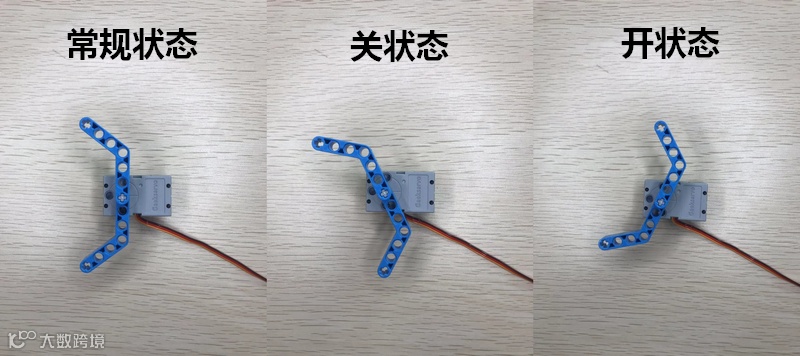

· 当向对应话题（我这里是homeiot）发送1，舵机应该触发开状态！

· 当向对应话题发送0，舵机应该触发关状态！

如果这里得不到正确结果，请检查

· 未来板是否正确连上wifi，正确连上wifi，屏幕会显示ip地址

· Robotbit的18650电池是否电，电源开关是否打开？

· 话题名称，程序编写的与MQTT服务器申请的是否填写一致？

app的编写可以很难也可以很简单，尤其是采用appinventor WxBit 汉化版：https://app.wxbit.com/

这是我编写好的项目：https://app.wxbit.com/?galleryId=61864

（建议直接打开我编写好的项目，以下讲解项目细节）

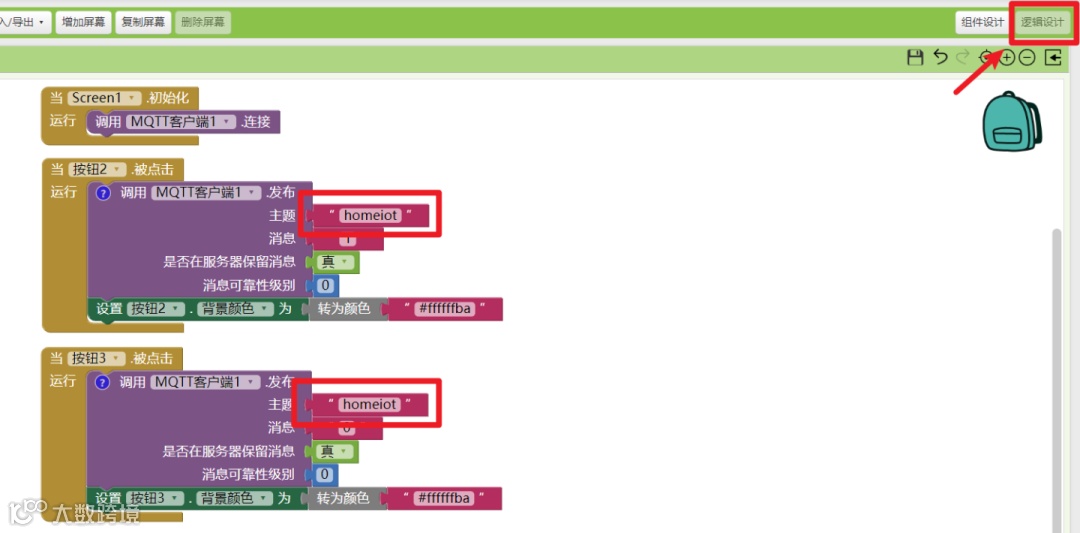

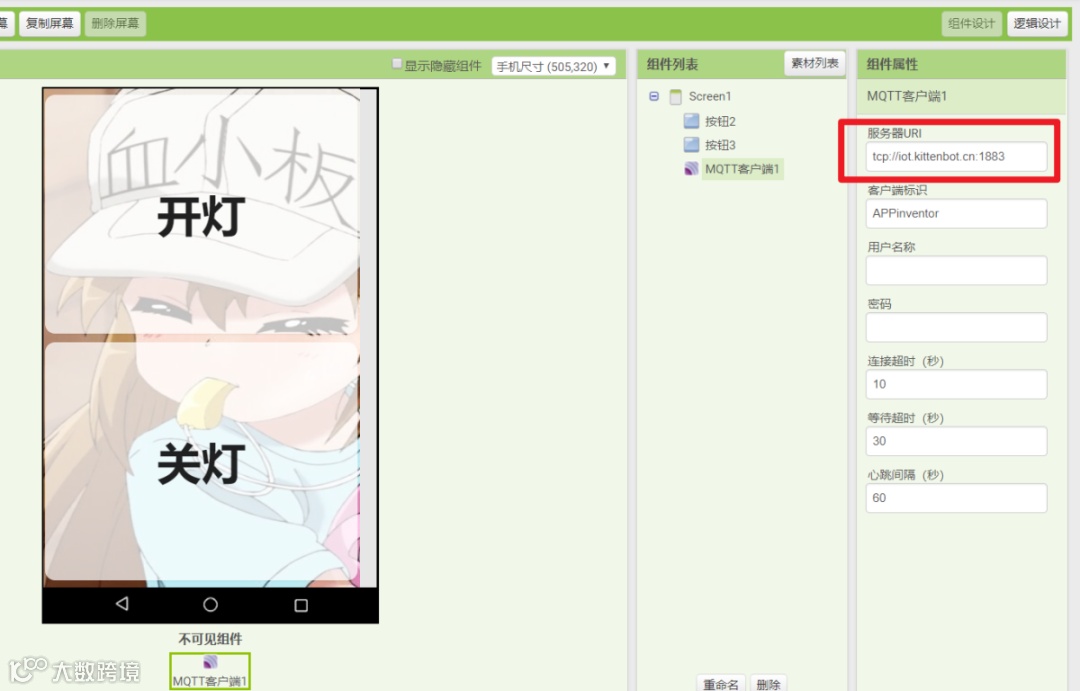

1.设置MQTT服务器端其中MQTT服务器端已经设置好，指向我们喵家的MQTT服务器，无需更改

2.你只需要更改话题的名称（你自己申请的话题名称）

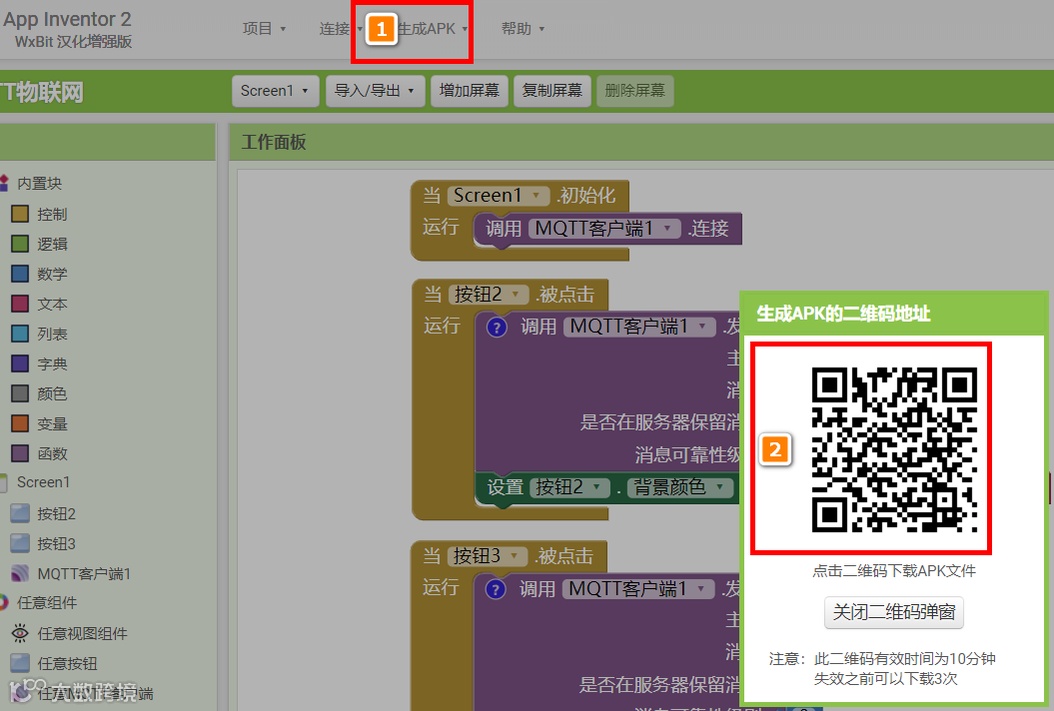

3.下载APK，可通过安卓手机扫一扫直接下载后，再进行安装

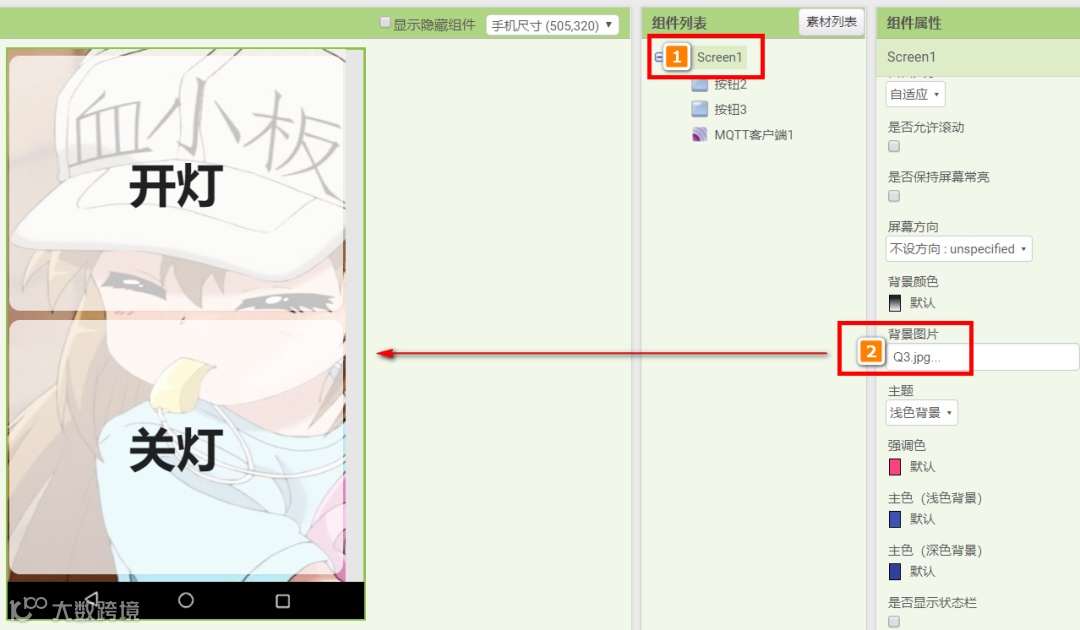

4.DIY自己的背景图片，如果你不喜欢CC喵的“老婆”，可以自行更换背景图片，之后再进行APK生成即可
