消息链路拆分最佳实践：钉钉审批异步链路重构

引入消息队列可以帮助我们解耦业务逻辑，提升性能，让主链路更加清晰。Metaq 也确实可靠，重试机制能够保障足够的一致性。

钉钉审批将审批中的关键事件，比如审批单发起，任务开始，任务结束以及审批单结束等等作为消息发布出去，将审批的主体流程和周边业务清晰地分开。

但是经过数年的产品迭代，周边业务越来越多，消息链路越来越复杂（详见 “消息链路的美好幻想与残酷现实” 章节）：

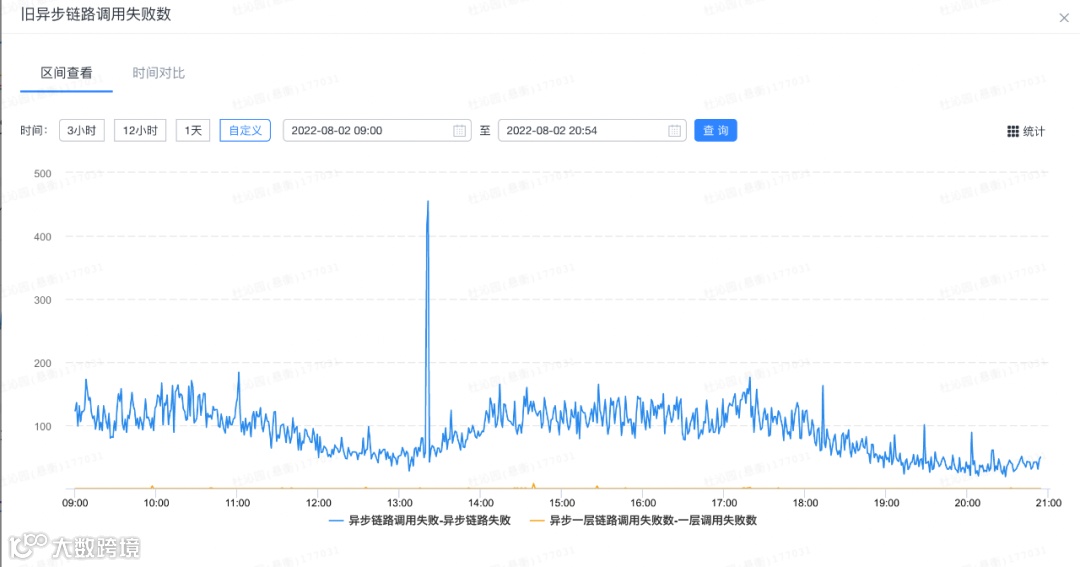

钉钉审批每分钟都会数十万条消息的发出，从监控可以看出平均每分钟都会有百条消息失败（有的时候会有千条），失败率大约 0.5%。

通过本文的最佳实践，将能实现：

通过下图监控可以看出，经过本文方案的治理，消息链路每天只有非常零星的失败（约几十个），而审批每天要发送两亿以上的消息，失败率只有约 0.000005%。

图中只有顶点处存在失败，其他都是 Sunfire 的自动连线，不存在失败。

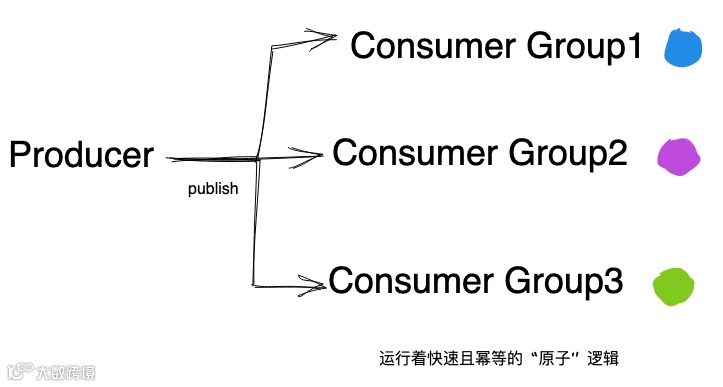

• 主业务链路作为 Producer 发出消息
• 数十个甚至更多 Consumer 订阅该消息，分别执行自己快速且幂等的原子逻辑

• 逻辑相互影响，修改风险高；






• 链路脆弱，容易中断，一个调用失败，后续所有逻辑将不会执行；


• 没有重试：大泥球无法做到原子和幂等，整体重试代价太大，所以直接异步执行放弃重试

  ；






• 消息队列引以为傲的重试功能反而会成为故障的温床，导致雪崩。

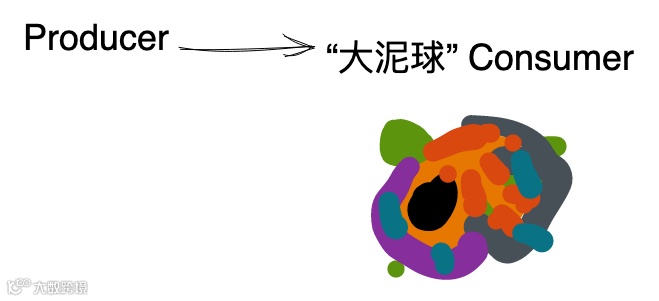

  为什么不直接把大泥球拆分成前面的多个 Consumer 呢？这确实也是一种方案，但是对于大泥球 Consumer，可能会拆出几十个 Consumer，这会导致非常严重的读扩散。举个例子，审批单发起的消息中只含有审批单的 id，内容需要从数据库反查，原本在“大泥球”中，只需要查询一次就复用，而拆分后可能要多查几十次。这还只是众多扩散问题的其中一个，如果为了治理大泥球，却加重了扩散问题，就得不偿失了。

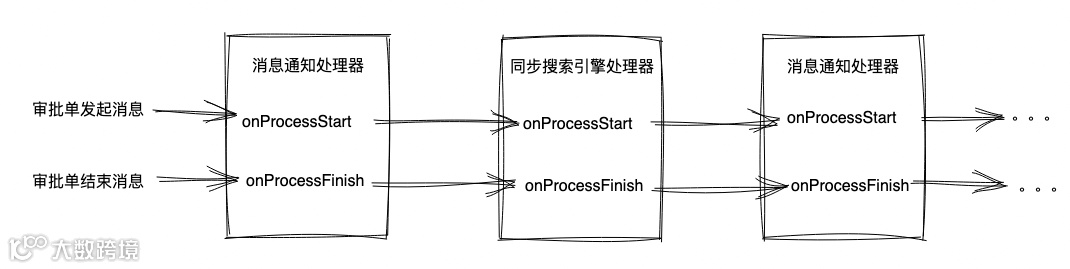

   public interface ProcessEventListener extends EventListener {

    /**
     * 审批单发起事件
     */
    void onProcessInstanceStart(InstanceEventContext instanceEventContext);

    /**
     * 审批单结束事件
     */
    void onProcessInstanceFinish(InstanceEventContext instanceEventContext);

    /**
     * 审批任务生成事件
     */
    void onTaskActivated(TaskEventContext taskEventContext);

    // 省略其他事件
    // ...
}








   // 接到审批单发起消息
InstanceEventContext instanceEventContext = buildContext();
for (handler : handlers) {
  try {
    handler.onProcessInstanceStart(instanceEventContext);
  } catch (Exception e) {
    // 打印监控日志等等
    // ...
  }
}





• 某个处理器因为网络超时失败了，如何重试？：我们仅仅是将逻辑拆开了，执行的时候还是一串 “大泥球”，如果仅仅依靠消息队列本身机制，要重试只能一起重试，这显然无法满足诉求；


• 如何高性能地构建庞大的统一上下文（即

  Context

   参数）：为了满足众多处理器对数据查询的诉求，需要提供庞大的上下文，除了性能风险外，也是代码腐败的温床

• Ignore：非重要业务，失败就算了，不需要重试；


• Concurrent：在另外线程池中并发执行，也不会重试。适合一些容易影响后续执行的长耗时的处理器；


• Retry Now：立即重试。会将任务放到本地的一个延迟队列中，100~500ms 后重试。适合时效性比较强的处理器；


• Retry Later：重投消息，精确重试失败的处理器，遵从 Metaq 的重投延迟，前三次重试分别是

  1s 5s 10s

  ，因此不适合时效性强的处理器；







  为了方便使用，我们将这些策略做成了注解的形式，比如审批抄送时效性没这么强，可以使用 Retry Later 策略：











   public class CcListener implements ProcessEventListener {
    // Retry Later 策略, 最多重试两次
    @Policy(value = PolicyType.RETRY_LATER, retry = 2)
    @Override
    public void onProcessInstanceStart(InstanceEventContext instanceEventContext) {
        //... 逻辑省略
    }
}








   public class SyncTodoTaskListener implements ProcessEventListener {
    // Retry Now 策略, 最多重试三次
    @Policy(value = PolicyType.RETRY_NOW, retry = 3)
    @Override
    public void onProcessInstanceStart(InstanceEventContext instanceEventContext) {
        //... 逻辑省略
    }
}








  前三种策略都比较好理解，就不多说了。下文重点讨论最后一种策略是如何实现的。









   {
  // 总体重试次数, 第一次重试(第 0 次代表正常执行)
  "globalCnt": 1,
  // 每个处理器的执行状态
  "cntMap": {
    // handler1 第 1 次重试, 读取该属性可以判断 handler1 是否还有重试机会
    "handler1": 1,
    // -1 表示 handler2 已经执行成功, 不需要再执行
    "handler2": -1,
    // -2 表示 handler3 已经彻底执行失败(一般是超过了设置的最大重试次数), 不需要再执行
    "handler3": -2
  }
}








   Message message = new Message();
// 重投到专门的重试主题
message.setTopic("my-retry-topic");
// 消息体保持不变
message.setBody(preBody);
// nextCnt 是重试的次数
// 设置 DelayTimeLevel 能够让重投有一定的延时
message.setDelayTimeLevel(nextCnt);
// 将本次执行状态存储到 user property 中
message.putUserProperty("RETRY_STORE", "{\"globalCnt\":1,\"cntMap\":{\"handler1\":1,\"handler2\":-1,\"handler3\":-2}}");
// 发送消息
mqPublishService.send(message);




图中的重投都是指往 topic 再发一遍消息，而不是 Metaq 自身的重投机制。

• 为了满足所有处理器的需求，上下文往往会很庞大，因此构建性能差。


• 外部无法感知处理器内部需要使用上下文的哪些字段，只能一股脑地将所有字段都填充好，传递进去，而且内部很有可能一个字段都不使用，白白损耗了性能。


• 上下文中存在一些幽灵字段，在某个处理器中设置进去，又在某几个处理器中读取，也就是它有时候为 null，有时候又有值，维护难度巨大，从中取个值都要战战兢兢。


• 读扩散问题：每个处理器都去读相同的数据，导致链路数十倍的读扩散。





   public class User {
    // 用户 id
    private Long uid;
    // 用户的部门，为了保持示例简单，这里就用普通的字符串
    // 需要远程调用 通讯录系统 获得
    private final Lazy<String> department;

    public User(Long uid, Lazy<String> department) {
        this.uid = uid;
        this.department = department;
    }

    public Long getUid() {
        return uid;
    }

    public String getDepartment() {
        return department.get();
    }
}

// 构建 User 实体
Long uid = 1L;
User user = new User(uid, Lazy.of(() -> departmentService.getDepartment(uid)));

// 使用 User 实体，部门属性用起来和普通属性一样
user.getDepartment();









  Lazy 框架的具体实现可以参考另一篇文章 利用惰性写出高性能且抽象的代码。

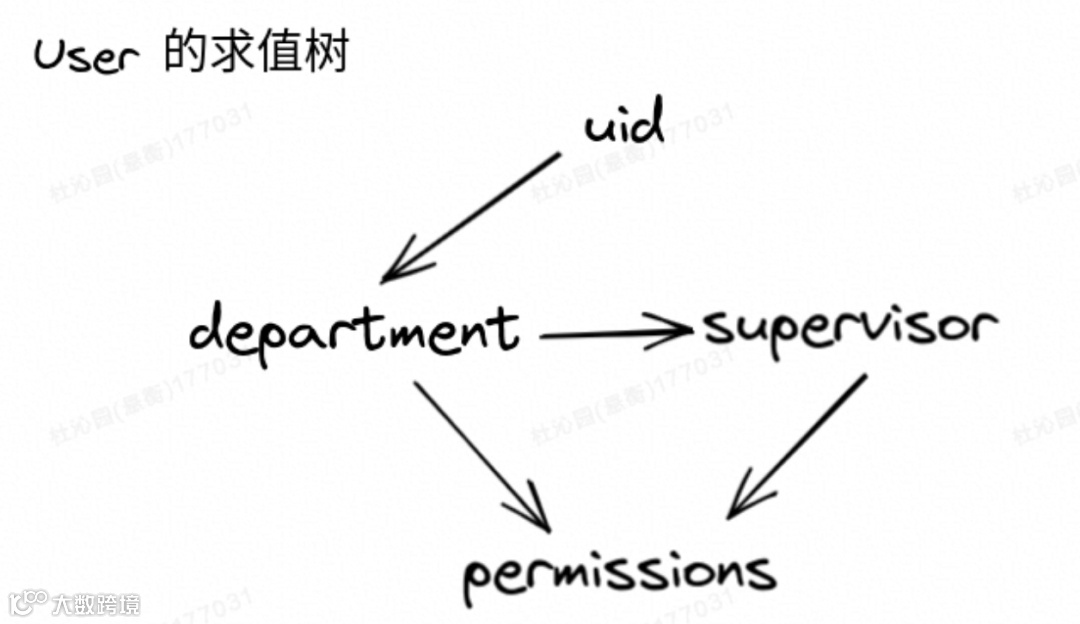

   // 通过用户获得部门
Lazy<String> departmentLazy = Lazy.of(() -> departmentService.getDepartment(uid));
// 通过部门获得主管
// department -> supervisor
Lazy<Long> supervisorLazy = departmentLazy.map(
  department -> SupervisorService.getSupervisor(department)
);

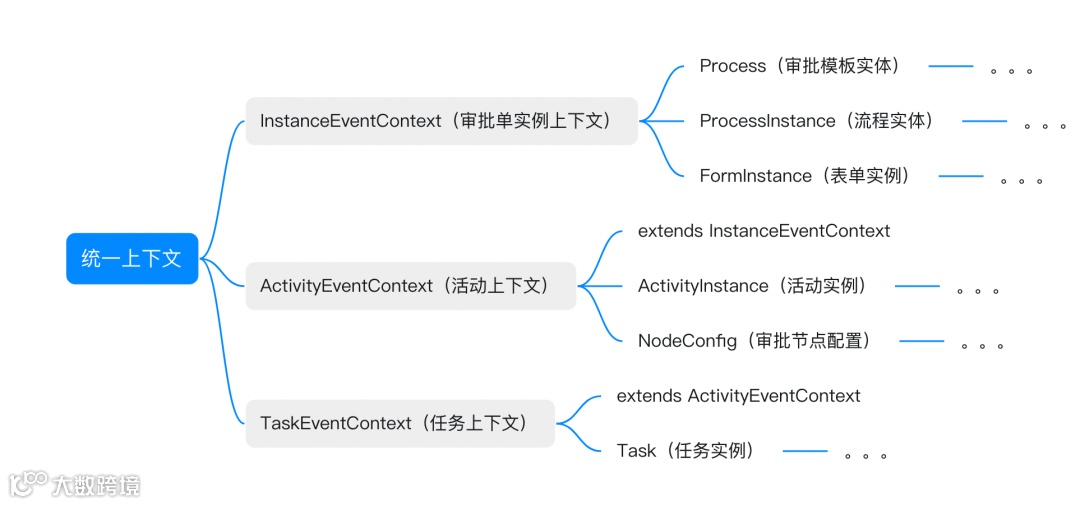

• 审批单实例上下文
• 审批单发起消息
• 审批单结束消息
• 审批单撤销消息
• ...


• 活动上下文
• 活动开始消息
• 活动结束消息
• ...


• 任务上下文
• 任务开始消息
• 任务结束消息
• 任务取消消息
• ...

1. rebalance 导致重试次数归 0；
2. 消费者执行超时，重试次数从 3 开始继续重投；







   private boolean isDuplicateMessage(Message msg) {
        try {
            Integer consumedCount = ltairManager
                .incr("dingflow_mq_consume_" + msg.getMsgId() + "_" + msg.getReconsumeTimes(), 1, 30);
            if (consumedCount != null && consumedCount > 1) {
              return true;
            }
        } catch (Throwable throwable) {
            // 打印错误日志
            // ...
        }

        return false;
    }

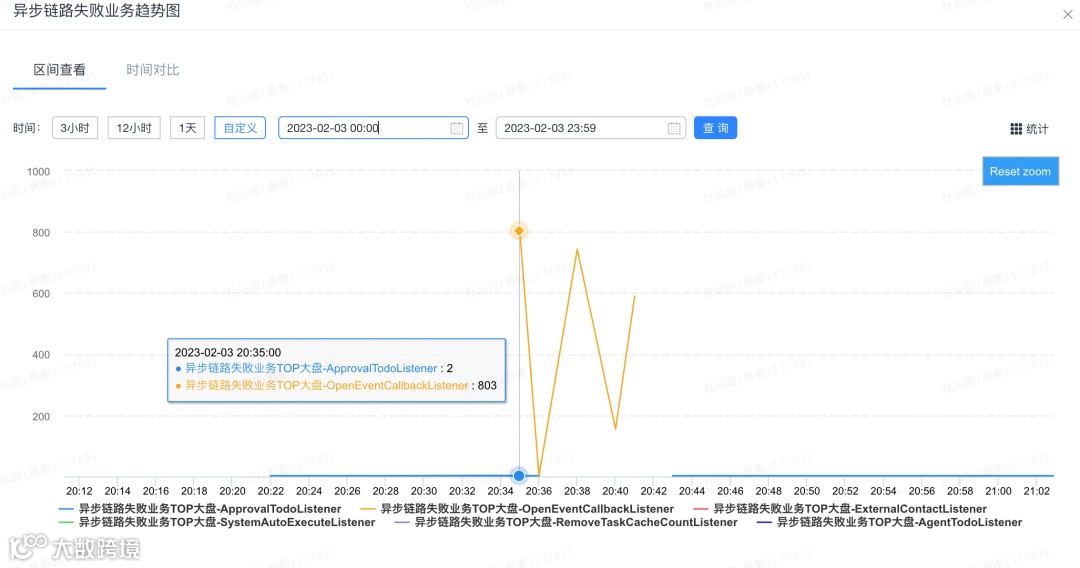

如图，OpenEventCallbackListener 处理器因为 NPE 问题，失败量突然大幅度增加。

• 将消息链路拆分成多个处理器；


• 利用 Metaq 的 UserProperty 存储每次处理器的执行状态，精准重试失败的处理器；


• 用懒加载机制构建统一上下文，提升构建性能，降低读扩散，最终设计出最符合业务的上下文；
