Encoder
编码器-E18系列
主要特点

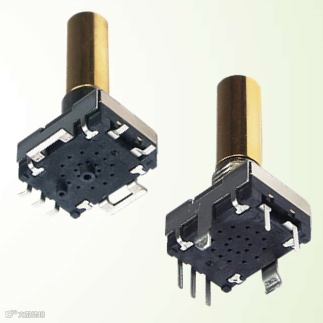

机械式增量编码器
🔹 主体尺寸 :14.4*11.4*6.5mm
🔹 旋转寿命：达到15万旋转圈数
🔹 分辨率：16,24,或30个卡位（转动时产生的步进变化触感）
🔹 转动扭矩：0.5，1.5 或 2.5 Ncm
🔹 带或不带按钮
🔹 按压力：3或6N
🔹 镀金滑动触点
🔹 轴密封高达IP68
🔹 黄铜和不锈钢等各种类型的轴可提供
🔹 回流焊能力
🔹 各种选项和可客制化
产品种类
带或不带按钮
(通孔)或SMT回流焊方式
螺纹或非螺纹衬套
转动扭矩：0.5，1.5 或 2.5 Ncm
盒装或者卷装
提供轴分开包装或不带轴包装
可能的定制
尺寸及形状
转动扭矩
前面板防水密封
典型应用
白色家电及家用电器应用
智能家居
双向无线电设备应用
配电和热分布控制
配水控制
工业控制
音响和娱乐系统

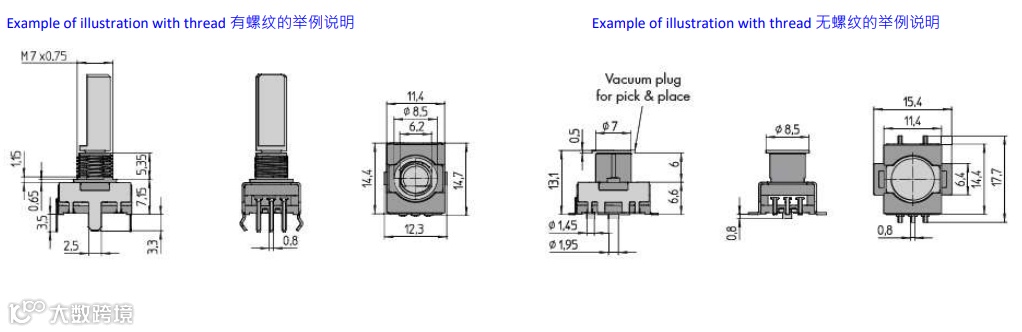

尺寸及针脚分配
开关设计
通孔方式/贴片方式

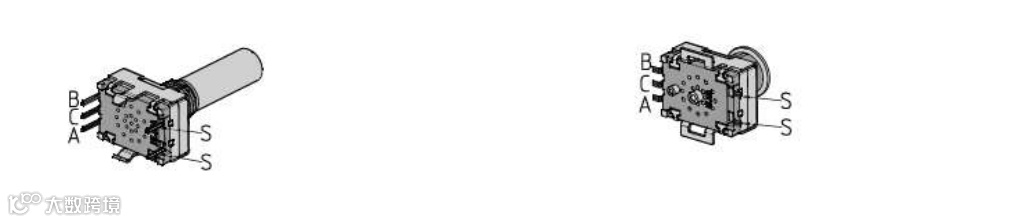

针脚分配
通孔方式/贴片方式

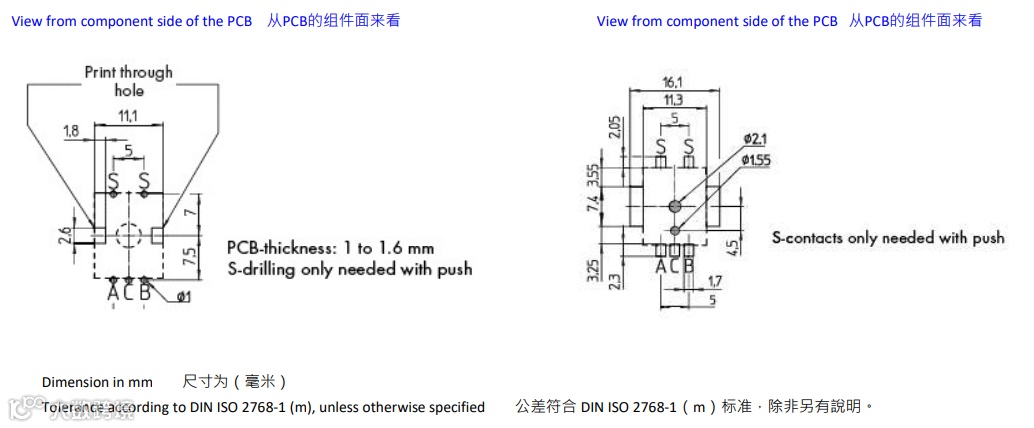

钻孔图解和封装
通孔方式/贴片方式
尺寸及引脚分配

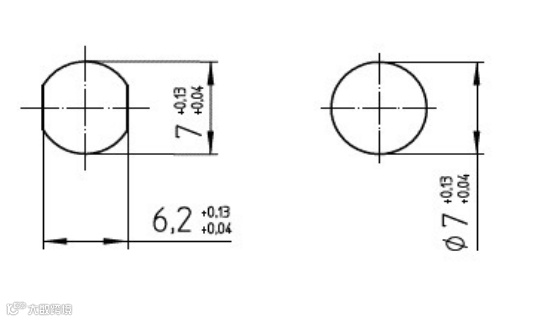

前面板分割
带螺纹/不带螺纹
螺母
带螺纹/不带螺纹

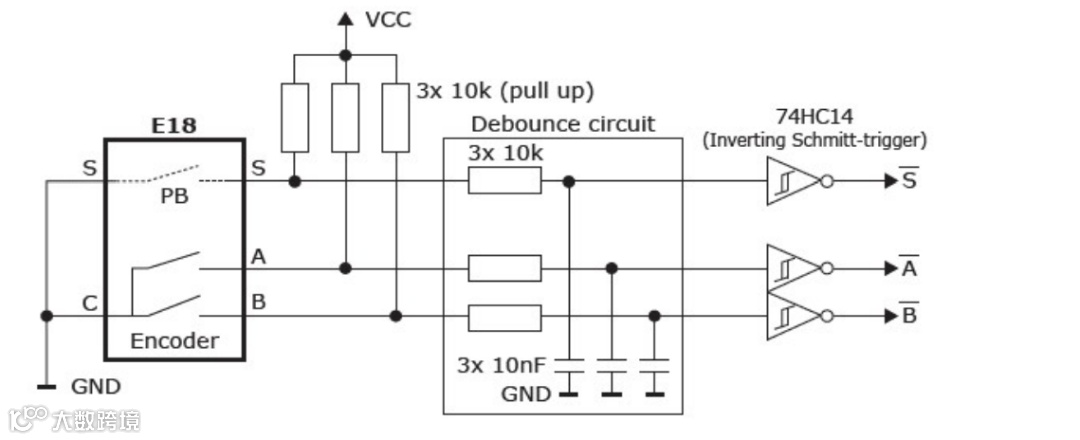

电路图
推荐系统接口方式
订购信息
订购信息

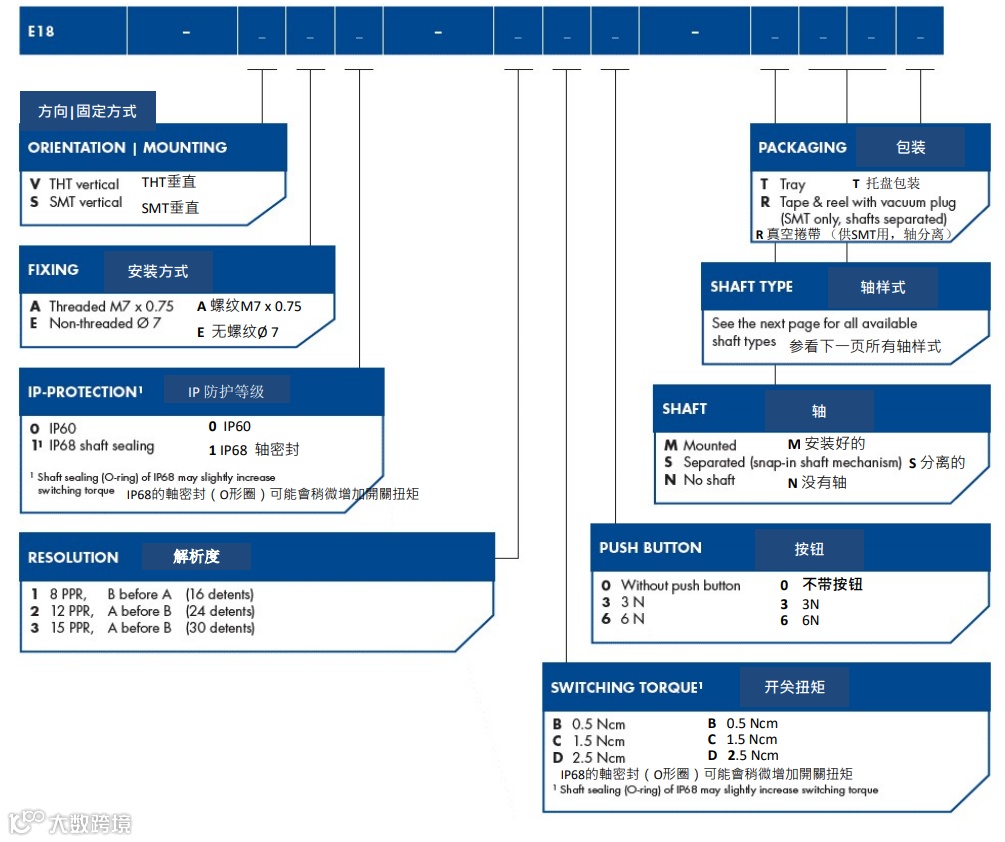

订购代码
订购信息

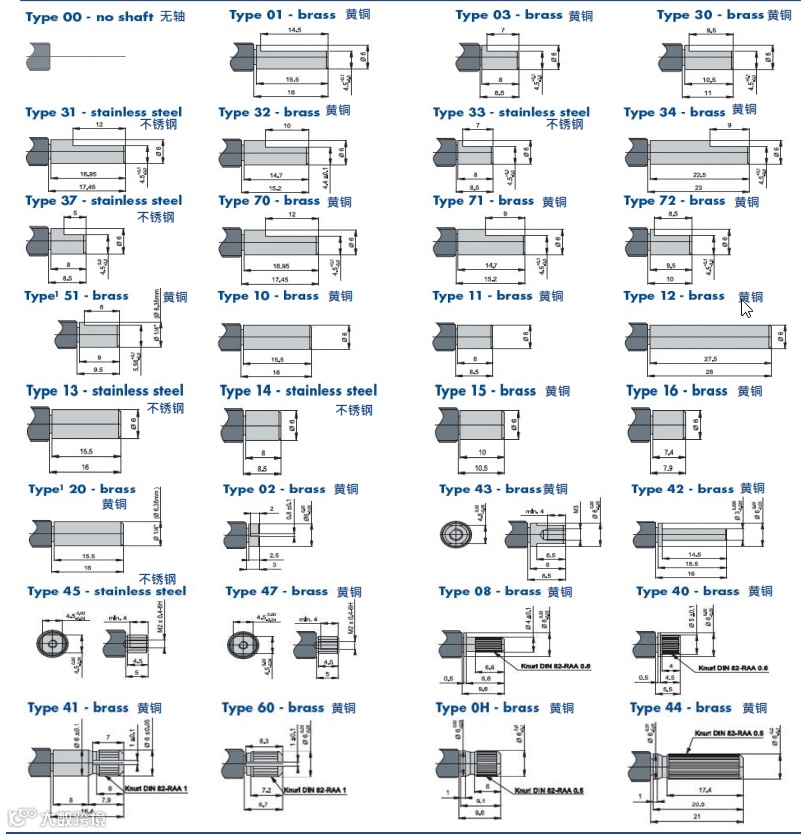

轴样式
注意
螺紋襯套：軸需單獨訂購；編碼器組裝到前面板後，將其安裝到軸上（螺母不適合¼“軸直徑）。可根據要求提供其他軸。
订购信息
包装
吸塑包装盒 50个（根据装运数量，螺母是分开提供和包装的）
盒装或卷装：200个（仅限SMT,轴和螺母是分开包装的）
前面板分割
带螺纹/不带螺纹

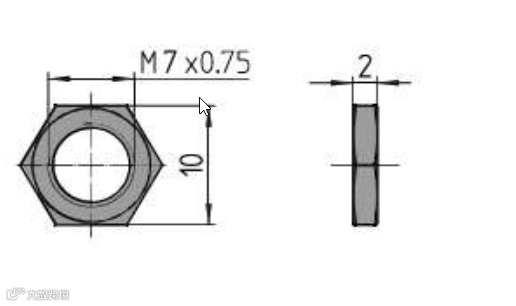

六角螺母M7 x 0.75: 零件编码4516-40（50个/包），黄铜，镀镍
规格说明
规格说明

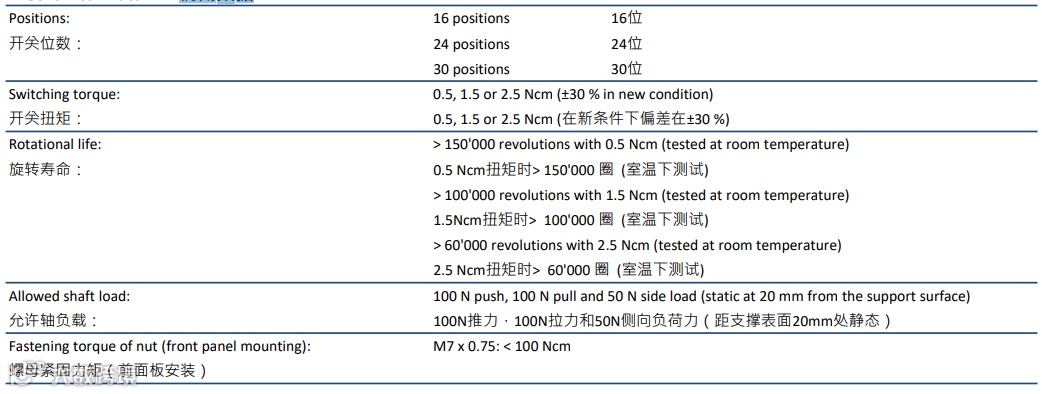

机械数据
规格说明

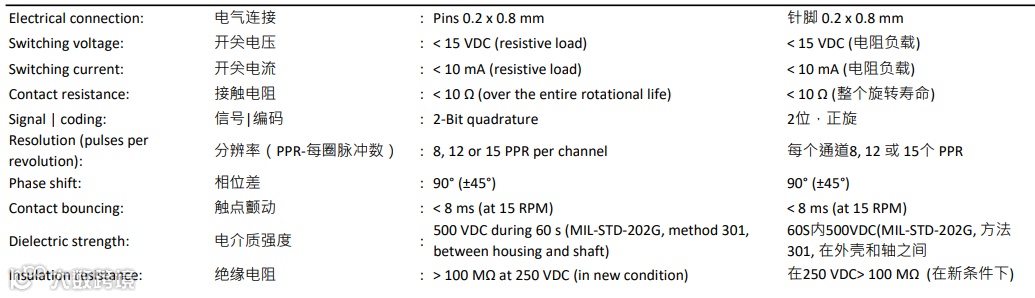

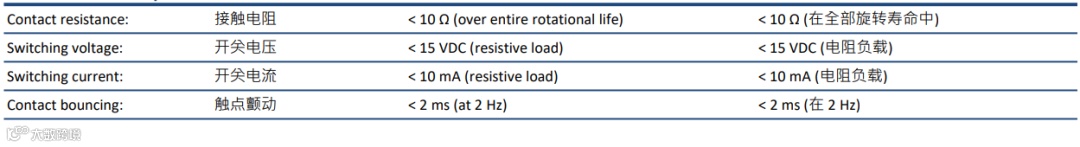

电气数据
规格说明
材料
规格说明
环境参数
规格说明

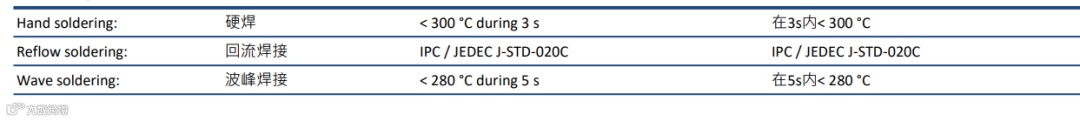

焊接条件
规格说明

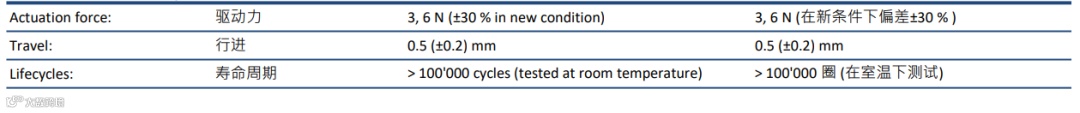

按钮机械参数
规格说明
按钮电气参数
规格说明

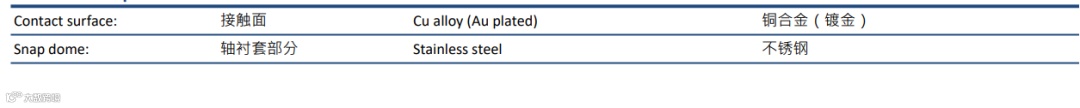

按钮材料
