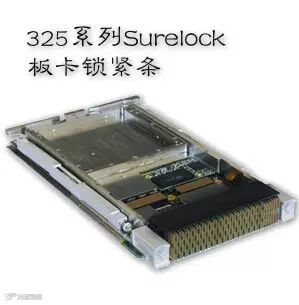

325系列 Surelock 板卡锁紧条

艺玛电子科技上海

2015-09-09

导读：SureLock 是一个多段式挤制铝材制造的锁紧设备，直接安装在板卡上，能够确保印制电路板插入冷板槽位后，保持固定状态。

概述

SureLock 是一个多段式挤制铝材制造的锁紧设备，直接安装在板卡上，能够确

保印制电路板插入冷板槽位后，保持固定态。轻松旋转螺丝，就可以让
SureLock 扩张，保证板卡固定在槽位上。传导冷却板卡还能够通过它把热传
导到冷板或机箱侧壁。

特性

• .250”X.260”横截面–锁紧后保证可以扩张到.325”

• 均衡的锁紧力，在高冲击和振动环境下保护板卡

• 轻重量设计，提供高效热传导

• 中轴和楔型块结构配合准确，插入操作轻松实现

• 尾楔被

固定

• 可选

项包括螺丝头类型和表面处理

• 符合DLADSCC-DWG-8902

4 标准

• 符合DFARS 特殊金属条例(在当地)

优势

• 设计灵活，不需要加工成本

• 适和需要固定板卡的移动应用

• 多种尺寸选项，适合小型化机箱

• 全环境条件下的成熟解决方案

• 为导冷系统提供的热传导解决方案

• 从小规模原型到大批量生产都适用的经济型解决方案

• 全系列SureLock产品都符合DFARS在当地的特殊金属条例

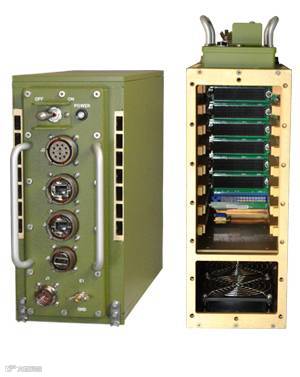

相关产品和应用

• 机载航空电子(商业和军用)

• 移动通信系统和网络

• 铁路电子系统(铁路控制)

• 电子监视，控制和引导设备

• 导冷小型化系统

• 公安和消防网络

• 卫星和太空电子系统

提示:大部分情况都不需要加工成本

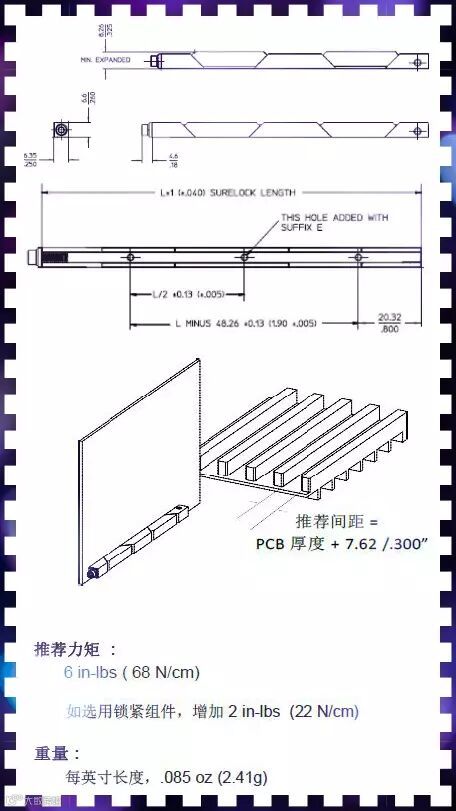

机械图

定制服务

• 定制安装孔位置

• 非标准长度

• 7,9 或11 段，以增加夹持力

• 定制表面处理

订货信息 SureLock325 系列订货号配置表

长度(inch)

定制=00.00

长度范围从02.15”X12.99”

螺丝头类型

T=3/32”六角螺丝

M=2.5mm 六角螺丝

可视指示器

V=需要

N=不需要

表面处理选项

“EN”=化学镀镍

“HA”=硬质黑色阳极氧化

“BA”=黑色阳极氧化

“CR” =透明化学膜，符合ROHS

“CG”=金色化学膜

安装孔数量

安装孔数量=2”-5”

锁紧组件

L =需要

N=不需要

紧固特性

K=需要

N=不需要

详细产品信息，请登录Elma中文官网

www.elma.com 更多销售支持：

座机：021-58665908

邮箱：sales@elmachina.com

Elma——Your Solution Partner
