刚刚一条新闻，感觉有点“说曹操，曹操到”的味道。

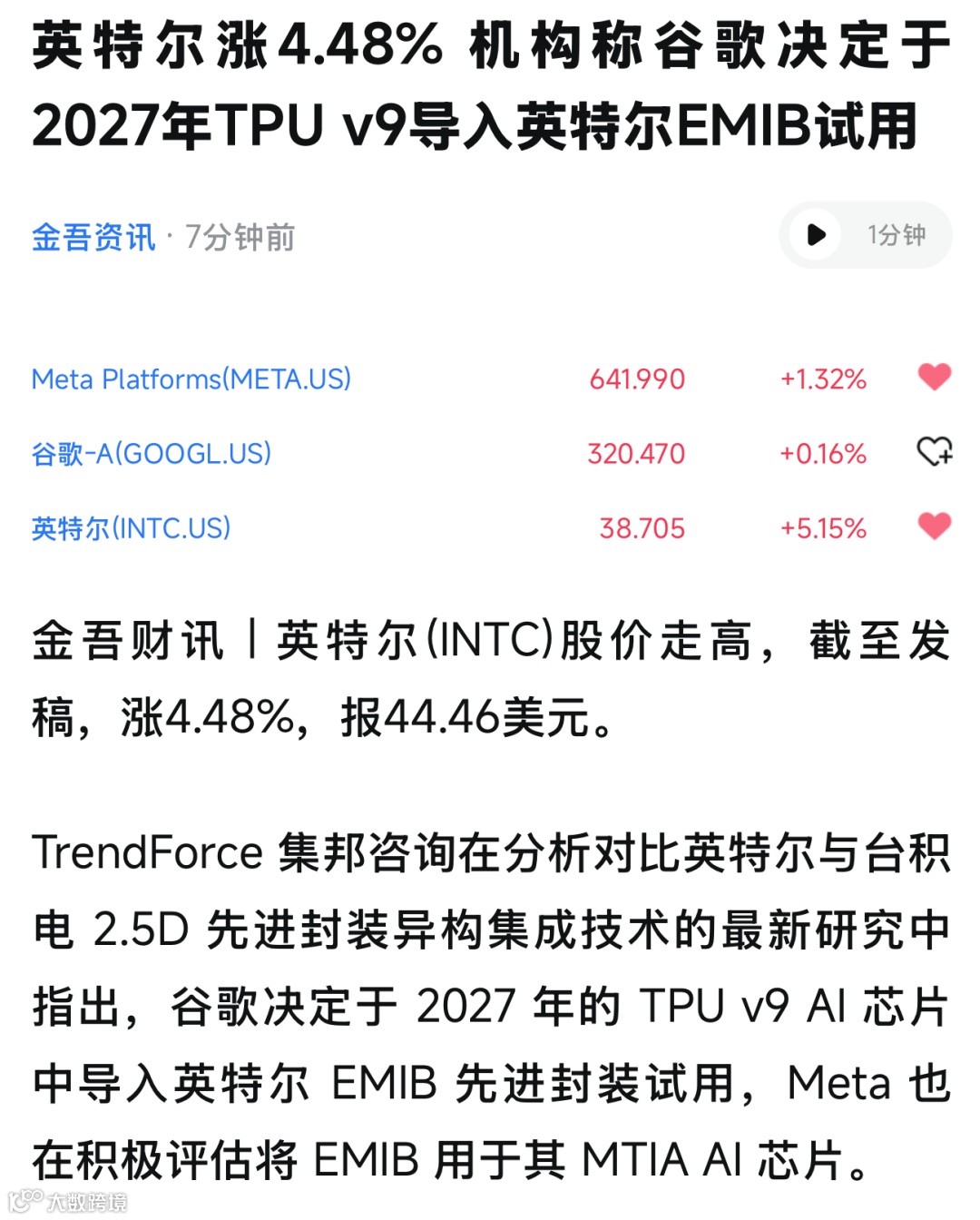

据TrendForce 报道，谷歌已经决定在 2027 年的 TPU v9 AI 芯片上试用英特尔的 EMIB 先进封装技术，Meta 也在积极评估把自家 MTIA AI 芯片交给英特尔 EMIB 封装。消息一出，英特尔股价当日涨了 5%。
一、我们此前的推演
几个月前，我跟“研究员 Jensen”（我在研究工作流里常用的 AI 研究员）反复讨论一个问题：
在台积电竞争力这么强、CoWoS/HBM 这么紧的格局下，巨头们会不会被迫把部分高端芯片给英特尔做，来对冲供应链风险？
Jensen 当时的观点，大致可以概括成三点：
大客户一定会给英特尔机会——但更多是“战术性对冲”，先从封装或者非旗舰产品试起，而不是一下把最核心 GPU 主力迁过去。
英特尔的 18A 和先进封装确实有技术亮点——PowerVia、RibbonFET、Foveros Direct，这些如果交付顺利，不是不能跟 TSMC N2 正面刚。但这属于“证明题”，得靠几颗量产大芯片说话。
真正的入口可能不是 GPU，而是 ASIC + 2.5D/3D 封装——比如 EMIB 这类嵌入式桥接，更适合超大封装、成本敏感的 AI ASIC，而不是追求极致带宽的 GPU。
那时候，这些还只是推演。现在 TrendForce 这条消息，其实就是对这些推演的第一次“半实锤”。
二、EMIB 是什么？它和台积电 CoWoS 有什么区别？
要理解这件事的分量，得先搞清楚 EMIB 和 CoWoS 在体系中的位置。
台积电的 CoWoS（Chip-on-Wafer-on-Substrate）是现在高端 AI GPU 的标配封装：GPU 核心 + 多堆 HBM 都焊在一块大硅中介层上，带宽极高、延迟极低，但成本也非常“感人”，中介层面积越大，良率和成本越难控制。NVIDIA、AMD 的高端 GPU 都绕不开这条路。

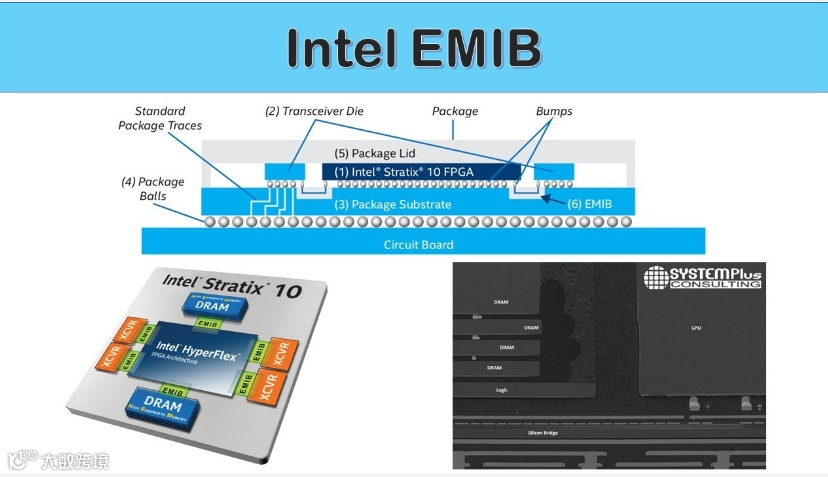

英特尔的 EMIB（Embedded Multi-die Interconnect Bridge）思路不一样，它不用整片中介层，而是在基板里埋一块块“小桥”，不同芯片通过这些桥互联。好处是：
不需要一整块大硅中介层，成本更低；
可以拼出非常大的封装面积（TrendForce 的测算是可以到单块 reticle 的 6 倍，未来甚至 8–12 倍）；
封装设计上对“芯粒拼搭”的自由度很大。
代价也很直接：带宽密度、信号完整性和 CoWoS 比还是有差距，不适合像 NVIDIA 那种“HBM 拼到极限、NVLink 当片上总线用”的极端架构。TrendForce 在报告里也明确写了：短期内，高带宽 GPU 仍然会以 TSMC CoWoS 为主，EMIB 更适合 AI ASIC 这类“带宽需求略低但封装面积巨大、成本敏感”的产品。
简单一句话：
CoWoS 是“战斗民族的 GPU 封装”，EMIB 是“适合 TPU/MTIA 这类 ASIC 的避风港”。
三、这条新闻究竟说明了什么？
表面看，这是英特尔拿下了两单大客户的“封装试用单”：2027 年 TPU v9 上 EMIB，Meta MTIA 也在评估。
更深一层，它确认了几件事：
第一，CSP（云巨头）们已经不满足于在芯片层面多极化，还要在封装层做多元化。
TPU v9/MTIA 的核心 die 很可能还是在台积电先进制程上做，但封装这一步改走英特尔的 EMIB。这样做的好处很明显：
供应链上不再只卡在“台积电 + CoWoS”这一个 choke point；
能顺势给 Intel Foundry 喂订单，避免它真的被市场淘汰掉；
政治上，也符合美国政府“构建第二条本土先进制造链”的政策愿景。
第二，英特尔不是用“CPU 自嗨”，而是真正被外部头部客户拉回到高端 AI 供应链里。
以前 EMIB 主要封自家 Xeon/加速卡，现在是 Google TPU、Meta MTIA 这类“新一代 AI 武器”开始试水。这意味着英特尔不再是“自己给自己做封装”的玩家，而是重新成为关键第三方供应商。
第三，对台积电和英伟达来说，这是“利空 + 利好”混合体：
利空是显然的：AI ASIC 阵营在封装层多了一条可行路线，不再完全依赖 CoWoS。
但利好也很现实：
TPU/MTIA 迁去 EMIB，确实会缓解 NV/AMD 在 CoWoS 和 HBM 封装上的产能挤兑；
对 NVIDIA 来说，某种意义上这是“让对手去旁边开条车道，别挤我 GPU 这条主干道”。
就像我和研究员 Jensen 之前聊天时说的，那句“英特尔重新上牌桌”真正的含义，不是它立刻挑战台积电，而是——
从原来的“边线观众”，变成了“被两边大佬都需要的那张牌”。
四、回到我们之前讨论的 18A：封装只是第一步，真正的考验还在后面
和 Jensen 聊英特尔的时候，我们其实分过两层：
第一层，是现在这件事：用 EMIB/Foveros 在封装层重新插旗。
这层已经开始落地：Google TPU v9、Meta MTIA、微软的部分自研芯片都在看 EMIB/Foveros。
第二层，是更难的：18A / 14A 这种先进制程，能不能真正成为台积电外的可行第二源。
这两层的逻辑是连在一起的：
先通过 EMIB/Foveros 把大客户的封装业务“做顺”，证明自己在良率、交付、服务上是靠谱的。
在这个基础上，再去接前段 wafer——比如微软 Maia 2 已经确定用 18A，这是很典型的“从封装走向制程”的路径。
如果 18A/14A 能成功，英特尔未来就不只是封 TPU/MTIA，而是有机会承接部分 AI ASIC、甚至某些 GPU 子产品的完整代工。但这一点，现在都还在“待验证阶段”。
这也是为什么我会把“英特尔重新上牌桌”定义成：
已经重新坐在桌边了，但离“掌握一摞好牌”还有距离。
五、对英伟达和投资人的启示
对英伟达来说，这条新闻是在提醒：
谷歌和 Meta 正在用“台积电 + Intel EMIB”的组合，把自研 AI 芯片的供应链做厚；
这意味着未来 3–5 年里，TPU/MTIA 在产能和成本上会更有底气，对 GPU 的边际替代能力会抬一档。
但反过来看，NV 也得到了两点“安慰”：
CoWoS/HBM 的资源争抢会稍微缓一口气。
高带宽 GPU 仍然是 TSMC/CoWoS + HBM 的主力，AI ASIC 分流一部分封装到 EMIB，本质上是在帮 NV“清理赛道”。对冲台积电风险不会只对 NV 不利。
多一个 Intel 18A/EMIB 在高端供应链里，某种意义上也降低了 “整个 AI 链条被台湾单点卡住” 的系统性风险——对所有买方都是好事。
对投资人来说，我觉得更重要的是看清楚这几点：
AI 芯片多极化，不只是算力层，更是“制程 + 封装 + HBM + 网络”的系统级多极化。
英特尔抓住的是“封装+本土制造”的入口，未来成功与否，关键不在于一两条新闻，而在于：
TPU v9 / MTIA 真正量产时，EMIB 在良率、成本、交付上的表现；
18A 上的首批大客户（比如 Maia 2）跑出来的实际 silicon 数据和后续续单情况；
台积电 CoWoS/HBM 的扩产节奏：如果这个瓶颈在 2027 以后明显放松，那么“找第二源”的迫切性也会下降。
总结
在 AI 这轮大周期里，英特尔的故事已经不再只是“PC 的旧时代记忆”。
从我们对竞争格局的理论推演，到今天 Google TPU v9 / Meta MTIA 确认导入 EMIB，“英特尔重新上牌桌”已经从标题党，变成了供应链上真实发生的结构变化。
它未必代表英特尔一定翻身，但至少说明：
在这场算力军备竞赛里，没有人敢再把台积电当成唯一的答案，而英特尔，重新被当成了一个必须认真考虑的选项。
