新品发布
New products release
一致性测试是用来检测零部件是否符合相关标准的测试流程，从而可保证产品的质量。CAN/CAN FD一致性测试就是指测试CAN/CAN FD节点是否符合CAN的通讯协议规范！在CAN/CAN FD网络中，各节点的质量不一致可能会引发网络故障或网络瘫痪等问题，因此为了保证CAN/CAN FD网络的正常安全运行，执行CAN/CAN FD的一致性测试是非常必要的。

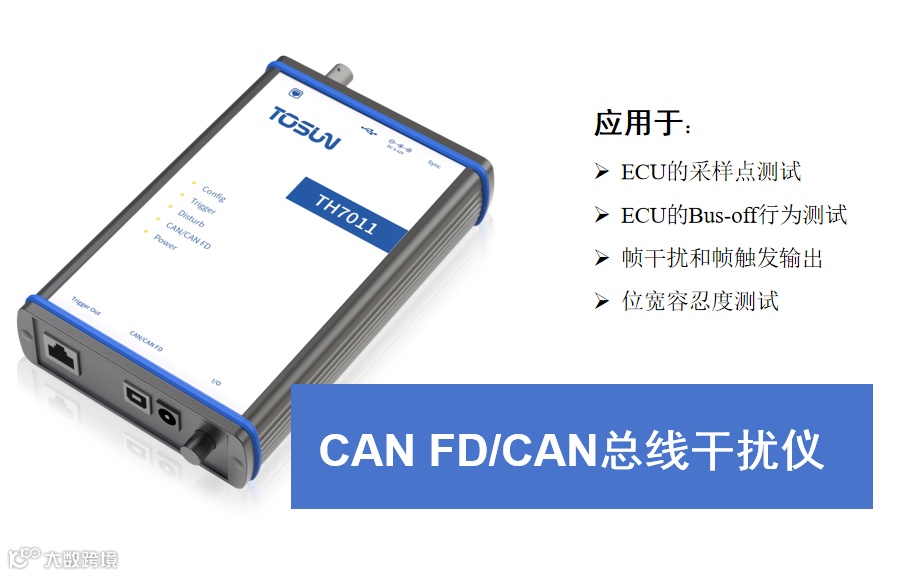

同星智能推出的CAN/CANFD总线干扰仪—TH7011，正是用于CAN/CAN FD总线一致性测试的核心产品。
TOSUN
01 产品简介
TH7011是一款用于CAN/CAN FD总线一致性测试的干扰仪，主要用于数字干扰。在执行一致性测试时，只需要基于上位机进行简单的测试设置即可，无需额外的专用线缆和CAN接口。
02 功能特点
● 可干扰CAN/CAN FD报文的特定位位值；支持多种触发模式，如软件触发、帧触发、错误帧触发；
● 可灵活定义精度为5ns，理论上限长度为65536个干扰点的干扰序列，自定义序列或者报文序列；
● 支持位宽偏差测试、Bus-off状态快慢恢复测试、CAN_H、CAN_L的ADC采样波形数据存储及显示，其中采样速度为双通道（CAN_H、CAN_L）40M AD采样点
03 典型应用
ECU的采样点测试
ECU的Bus-off行为测试
帧干扰和帧触发输出
位宽容忍度测试
Scope波形捕捉
04 干扰仪参数
|
1）基本功能 |
|
|
● 支持CAN和CAN FD标准帧、扩展帧和远程帧 |
|
|
● 支持常见波特率：125K、250K、500K、1M、2M、4M、5M |
|
|
● 支持CAN报文序列配置及发送 |
|
|
● 支持CAN错误帧电平检测 |
|
|
● 支持CAN帧bit位整位显性干扰、隐性干扰、翻转干扰 |
|
|
● 支持CAN帧选定bit位位时间内部显性干扰、隐性干扰、翻转干扰 |
|
|
● 支持CAN干扰序列配置及发送 |
|
|
● 支持CAN帧触发、错误帧触发功能 |
|
|
● 支持CAN帧触发电平长度可配置 |
|
|
● 支持CAN_H CAN_H ADC采样数据波形显示及存储 |
|
|
● 支持CAN总线位宽偏差参数记录 |
|
|
● 支持CAN总线Bus-off状态恢复时间记录 |
|
2）硬件 |
|
|
● 支持USB供电 |
|
|
● 支持USB和100M/1000M以太网进行上下位机通信 |
05 即将发布

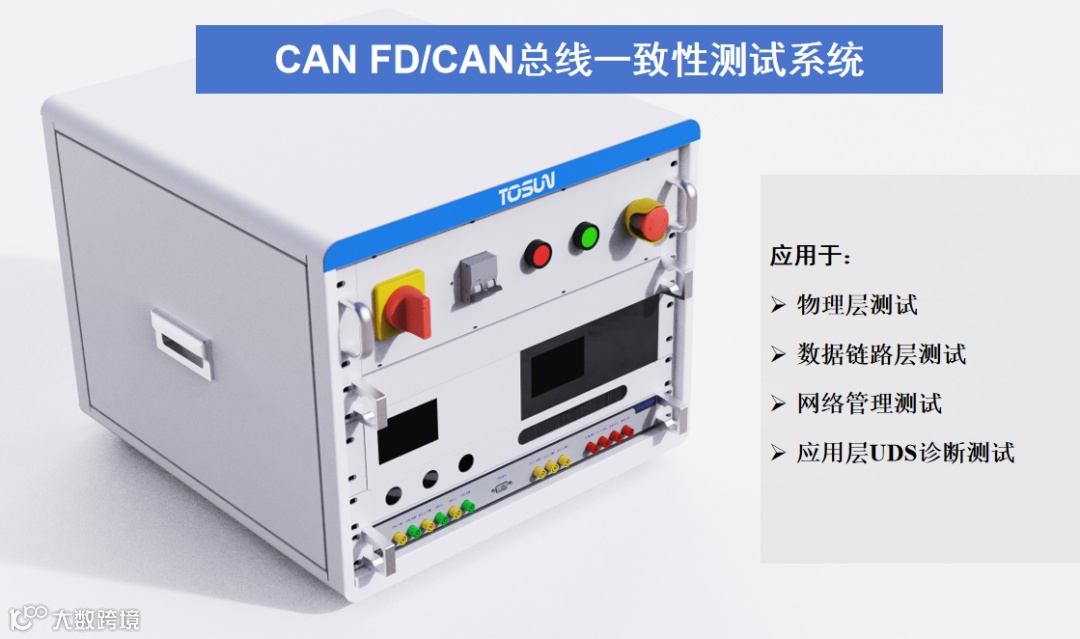

我们也即将推出CAN FD/CAN总线一致性测试的成套标准设备，敬请期待......
