新品发布 | FlexRay系列产品TC1034—高可靠性通讯工具

TOSUN同星

2022-12-09

导读：同星推出FlexRay系列产品，为您高标准线控操作需求提供理想选择。

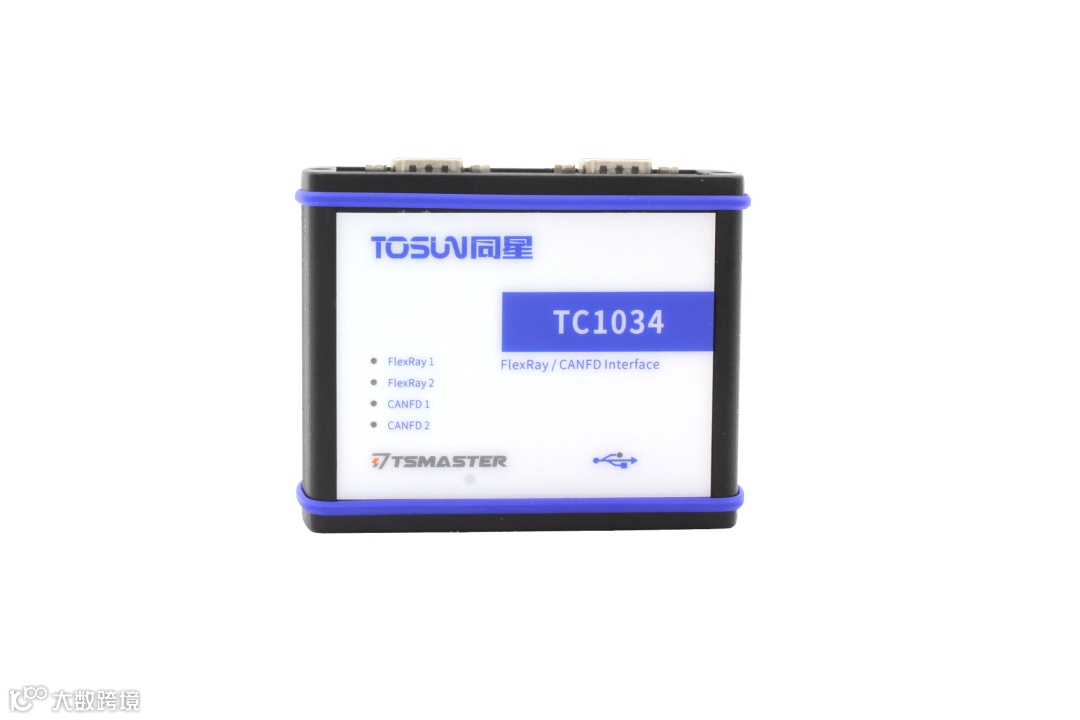

TC1034产品简介 —

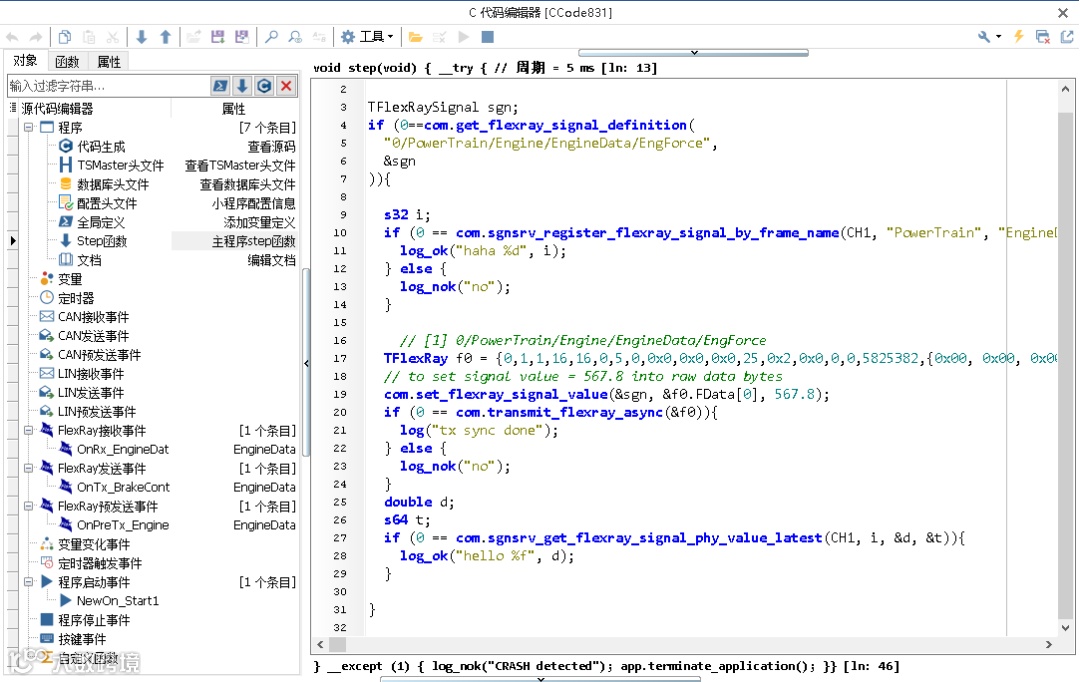

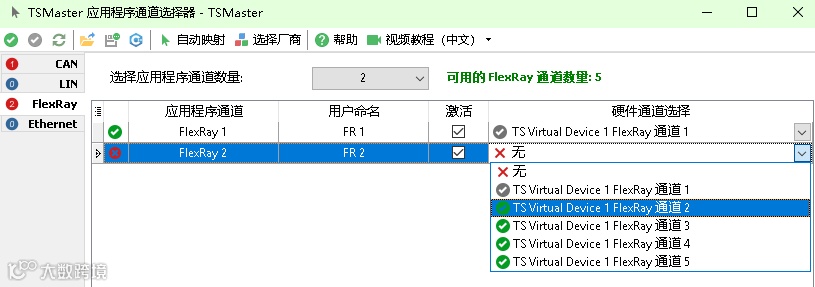

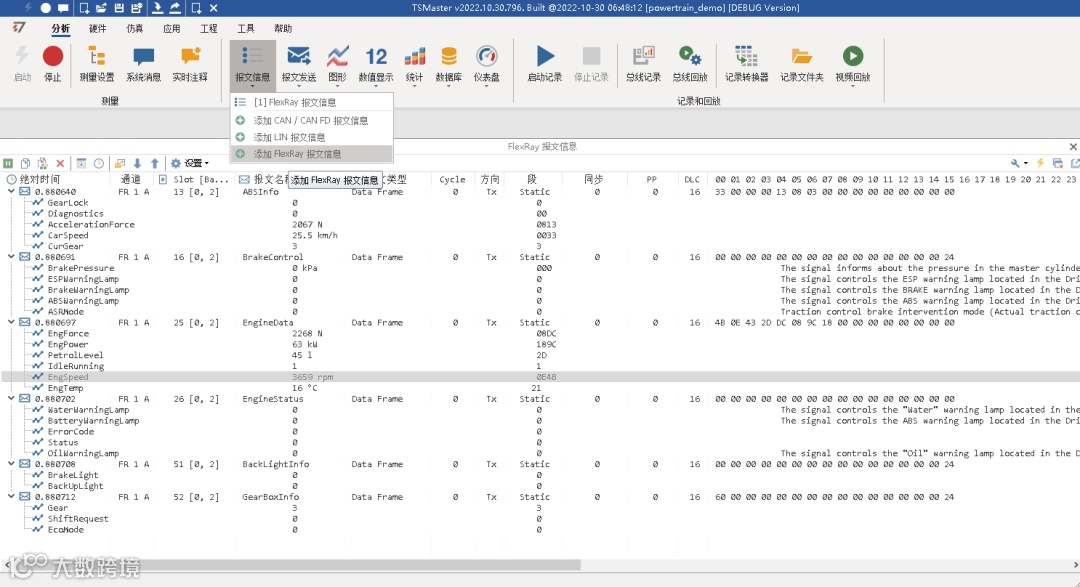

TC1034由TSMaster软件操作，可实现多个TC1034并行应用，或是与其它同星FlexRay产品联合工作。当与同星公司的CAN、LIN、汽车以太网接工具配合的时候，TC1034可使单台PC具有高性能的多总线分析及仿真能力。

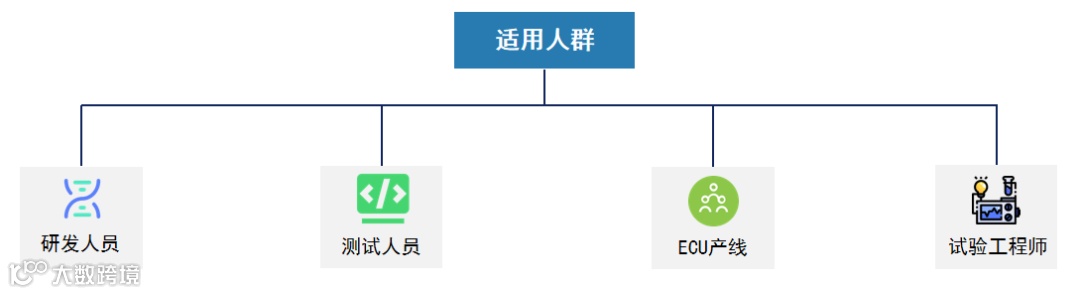

TC1034典型应用 —

特性 —

✔ Windows系统免驱设计，具备极佳的系统兼容性

✔ 内部支持700KB发送缓冲空间，可以并发存储240条发送配置

✔ 2路 FlexRay通道(通道均包含A和B)

✔ 2路CAN FD通道

✔ 具有辅助通信控制器，冷启动时无须添加额外节点

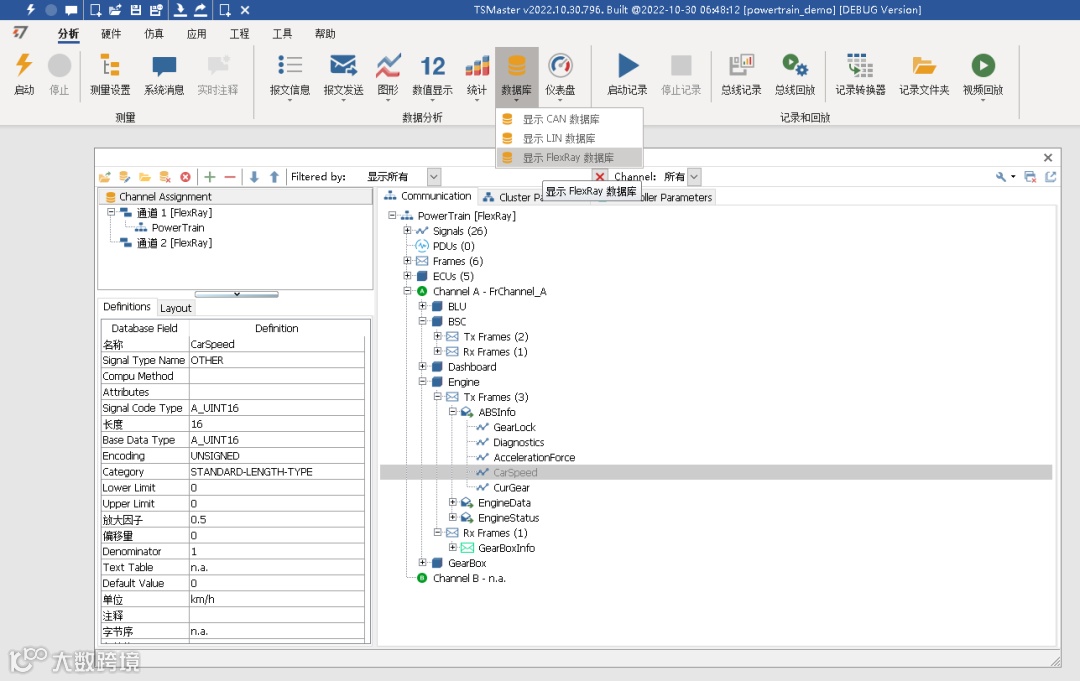

✔ 基于TSMaster完美适配FlexRay、CAN/ CAN FD总线应用

✔ 紧凑设计，特别适用于移动应用

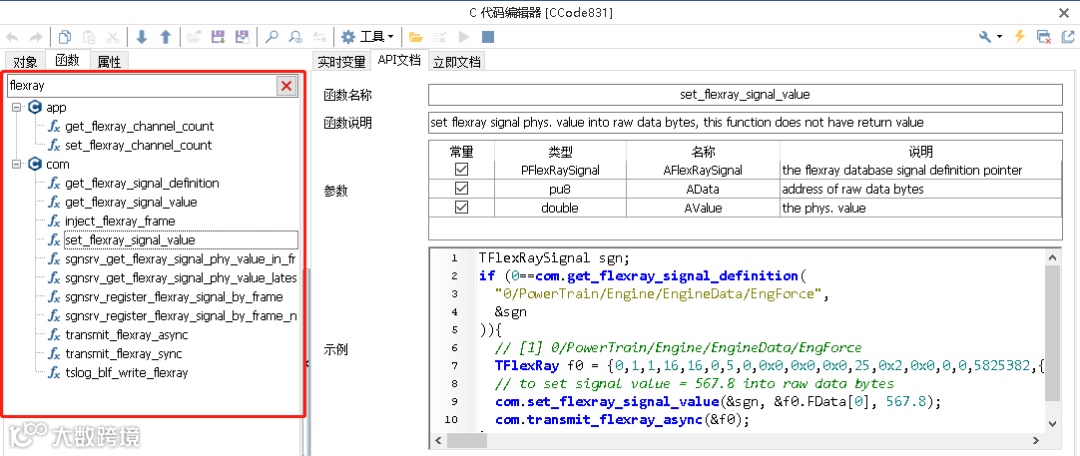

✔ 支持Windows系统二次开发接口

✔ CAN端内置120欧终端电阻可软件配置

✔ Flexray端内置100欧终端电阻可软件配置

FlexRay主要功能 —

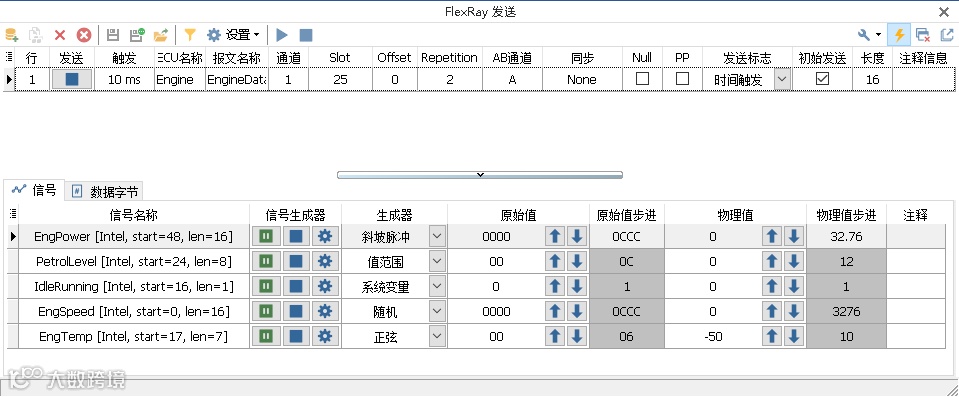

✔ 可灵活配置通信控制器缓存

✔ 可探测空帧

✔ 可由多周期构成复合通信模式

✔ 支持最大254字节的帧载荷

✔ 支持PDUs

✔ 支持PDUs有启动监视功能

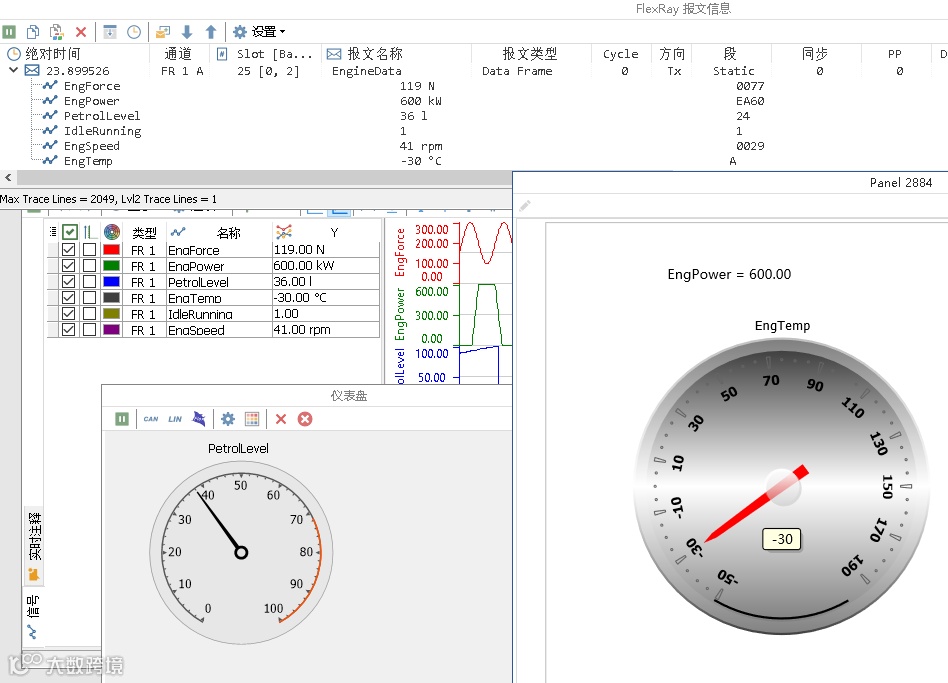

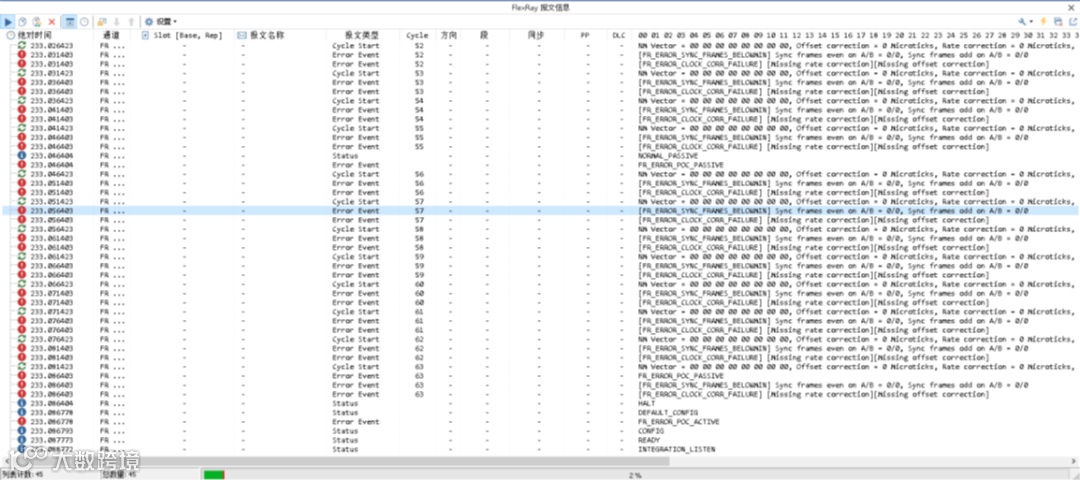

✔ 支持Flexray报文记录和回放

✔ 可作为两个FlexRay节点并联使用

硬件技术参数 —

硬件技术	具体参数
通道	2xFlexRay 2xCAN FD
PC端	USB2.0
驱动	Windows系统免驱设计，具备极佳的系统兼容性
FlexRay	FlexRay channel (A and B)
冷启动	支持
CAN	支持CAN2.0A、B协议，符合ISO11898-1规范，波特率5Kbps—1Mbps
CAN FD	支持ISO和非ISO标准的CAN FD，波特率100Kbps—8Mbps
时间戳	1us，硬件报文时间戳，满足高阶需求
隔离	Flexray/CAN通道DC2500V隔离，静电等级接触放电±8KV
CAN终端电阻	内置120欧可软件配置
FlexRay终端电阻	内置100欧可软件配置
供电	USB
工作温度	-40℃～85℃
外壳材质	铝材质
