TSMaster应用笔记3：XCP模块输出的mat文件格式说明

点击上方蓝色字体，关注我们

1.1 固定变量定义

1.2 时间解析方法

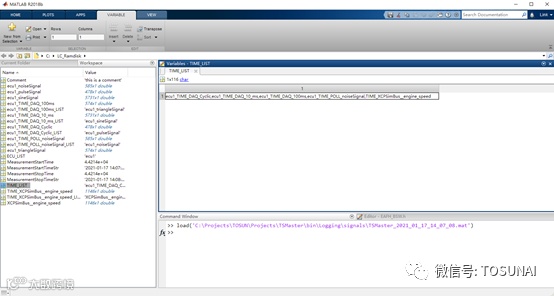

以应用笔记2中AN0001中记录的信号为例，其时间序列TIME_LIST字符串变量如下：

ecu1_TIME_DAQ_Cyclic,ecu1_TIME_DAQ_10_ms,ecu1_TIME_DAQ_100ms,ecu1_TIME_POLL_noiseSignal,TIME_XCPSimBus__engine_speed

分隔后可根据名称在工作区取得每一根时间轴数组，每根时间轴数组可关联一个或一组信号，时间轴有三种类型，分别是DAQ时间（一根时间轴包含一个或一组信号）；Poll时间（一根时间轴对应一个信号）和系统变量时间（一根时间轴对应一个信号）：

根据每根时间轴数组名称可以提取时间轴的每个时刻绝对时间，单位时秒，以ecu1_TIME_DAQ_100ms为例，如下图所示：

1.3 时间关联的信号解析方法

获取了时间轴后，需要获取时间轴所关联的信号列表，并根据列表中信号名称定位信号。以时间轴ecu1_TIME_DAQ_100ms为例，其对应的信号列表存放于名称ecu1_TIME_DAQ_100ms_LIST 的字符串变量里（逗号分隔），其变量名称规则为：

时间轴名称_LIST

按逗号分隔方式展开字符串变量ecu1_TIME_DAQ_100ms_LIST即可得到时间轴ecu1_TIME_DAQ_100ms所对应的一个或一组变量名称，在本例中，只有一个名称：

ecu1_triangleSignal

这个变量名称最终定位到信号值数组“ecu1_triangleSignal”，该信号值数组的每一个元素与时间信号数组的每一个元素在时间上是一一对应的。

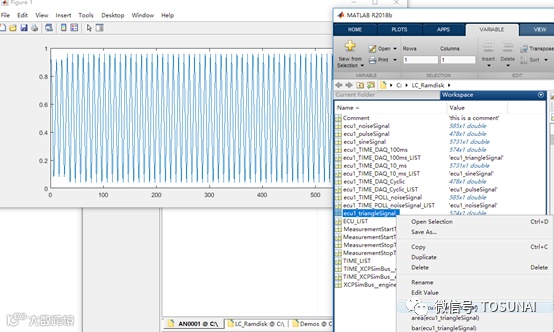

在这个信号上右击可以绘制信号按点分布的曲线（不带时间信息），如下图所示：

1.4 构建timeseries

Triangle_signal = timeseries(ecu1_triangleSignal, ecu1_TIME_DAQ_100ms)

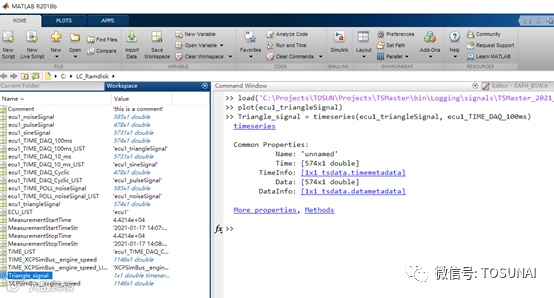

构造后，在工作区出现一个新的信号“Triangle_signal”：

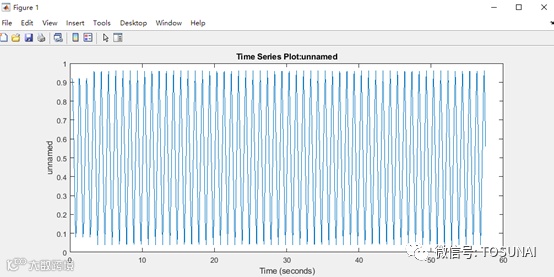

右键绘制其变化曲线，可以看出横纵坐标分别是时间和值：

2.1 模型中回放工作区变量

根据timeseries的名称，将Simulink中的信号名称改为“Triangle_signal”，即可参与模型相关的算法仿真和测试过程：

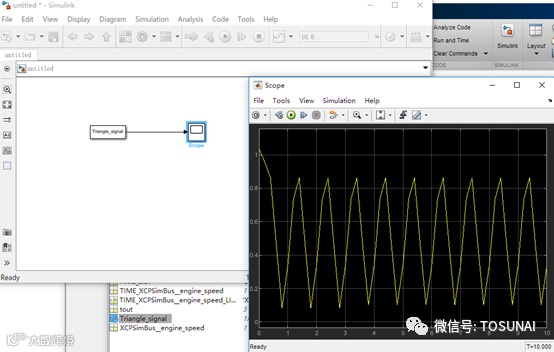

连接Scope后，仿真结果如下：

各位小伙伴快下载软件试试吧！任何问题欢迎和我们联系。

欢迎为TSMaster提供各种demo，被采纳到软件中将免费赠送同星硬件。让我们一起为国产工业基础软件的发展，为中国制造的由大变强贡献一点小小力量。

  关注公众号后回复“TSMaster”，可获取软件下载链接。
