新品发布
ON 03.10
MP1013是同星智能开发的一款2路CAN FD总线转miniPCIe的通讯接口卡。MP1013接口卡能使带有miniPCIe插槽的计算机方便地连接到CAN/CAN FD总线网络中，实时监控多个总线网络。体积小巧，方便携带，操作简单。
“
MP1013
产品简介

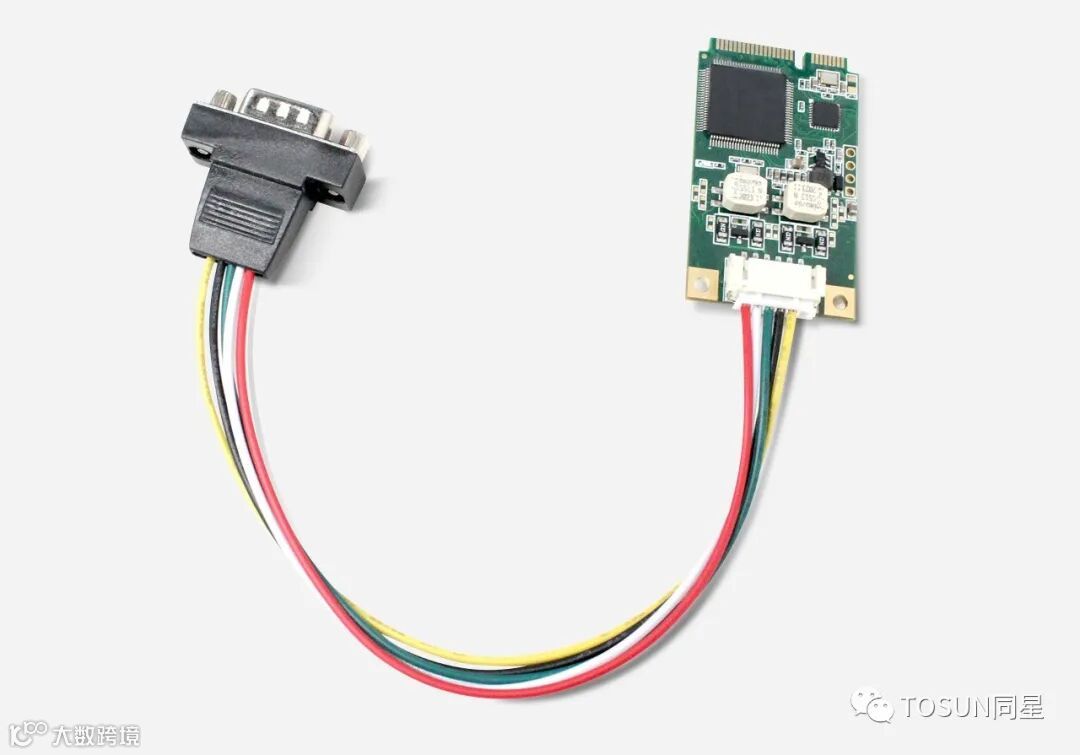

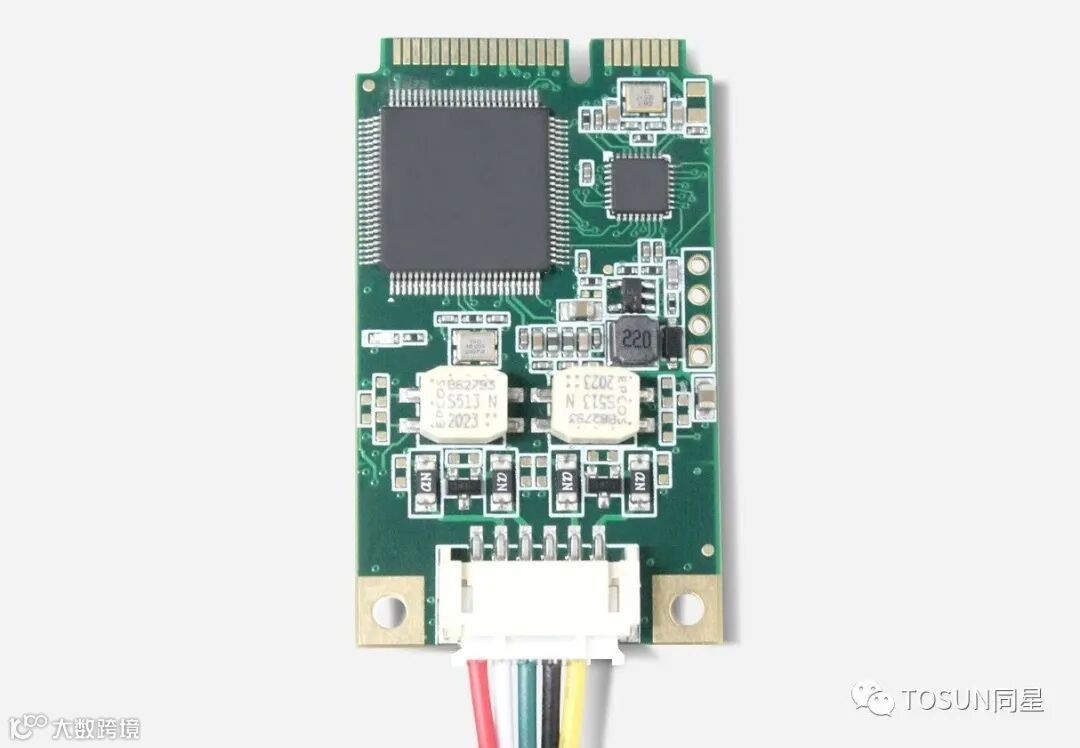

MP1013是一款2路CAN FD总线转miniPCIe接口的设备，可轻松胜任CAN FD/CAN网络开发、仿真、测试等工作。
MP1013接口卡能使带有miniPCIe插槽的计算机方便地连接到CAN/CAN FD总线网络中，实时监控多个总线网络，体积小巧，可方便嵌入车载工控机、单板机(SBC)、便携式工控主机、工业笔记本中。安装方便，使用简单。
配合功能强大的TSMaster软件，可以很方便地监控、分析、仿真CAN FD总线数据，也可以支持UDS诊断、ECU刷写、CCP/XCP标定等功能。
二次开发API，可支持各类开发环境，如C++、C#、LabView、,Python等，方便集成到各种测试系统中，高效易用。
“
MP1013
典型应用
自动化驾驶（ADAS Testing）
· 自动驾驶数据采集
· 各种自动化测试系统
功能特性
✔ us（微秒）级硬件报文时间戳，满足高阶需求。
✔ Windows系统免驱设计，具极佳的系统兼容性。
✔ 标准MiniPCIe接口，USB2.0规格；
✔ 通道数：双通道带隔离CAN FD接口，通过接口板提供标准DB-9连接器；
✔ CAN通道DC5000V隔离。
✔ 汽车级设计，支持DBC文件、A2L文件、BLF文件、ASC文件、ARXML文件。
✔ 支持BLF和ASC格式数据记录和离线/在线回放。
✔ 可支持UDS诊断及CCP/XCP标定。
✔ 支持基于UDS的Flash Bootloader。
✔ 支持Windows、Linux系统二次开发API接口。
✔ 可加载TSMaster软件所有收费license
技术参数
|
硬件技术 |
具体参数 |
|
通道 |
2 x CAN FD |
|
PC端 |
标准MiniPCIe接口，USB2.0规格 |
|
驱动 |
Windows系统免驱设计，具备极佳的系统兼容性 |
|
缓存 |
硬件缓存，确保不丢帧 |
|
CAN |
支持CAN2.0A、B协议，符合ISO11898-1规范，波特率5Kbps—1Mbps |
|
CAN FD |
支持ISO和非ISO标准的CAN FD，波特率100Kbps—8Mbps |
|
时间戳精度 |
1us，硬件报文时间戳，满足高阶需求 |
|
每秒发送报文 |
最大20000mps |
|
每秒接收报文 |
最大20000mps |
|
隔离 |
CAN通道DC5000V隔离，静电等级接触放电±8KV |
|
供电 |
miniPCIe接口 |
|
尺寸 |
50.1mm*30.1mm*9.2mm |
|
工作温度 |
-40℃～85℃ |
