新品发布
New products release
继推出PCIe接口设备TP1013和TP1018新品之后，同星智能PCIe系列产品TP1026P正式亮相！这款产品不仅支持 CAN FD 总线转PCIe接口，还支持多通道LIN接口。主要应用于LIN总线仿真和测试以及各种自动化测试系统中。
TOSUN

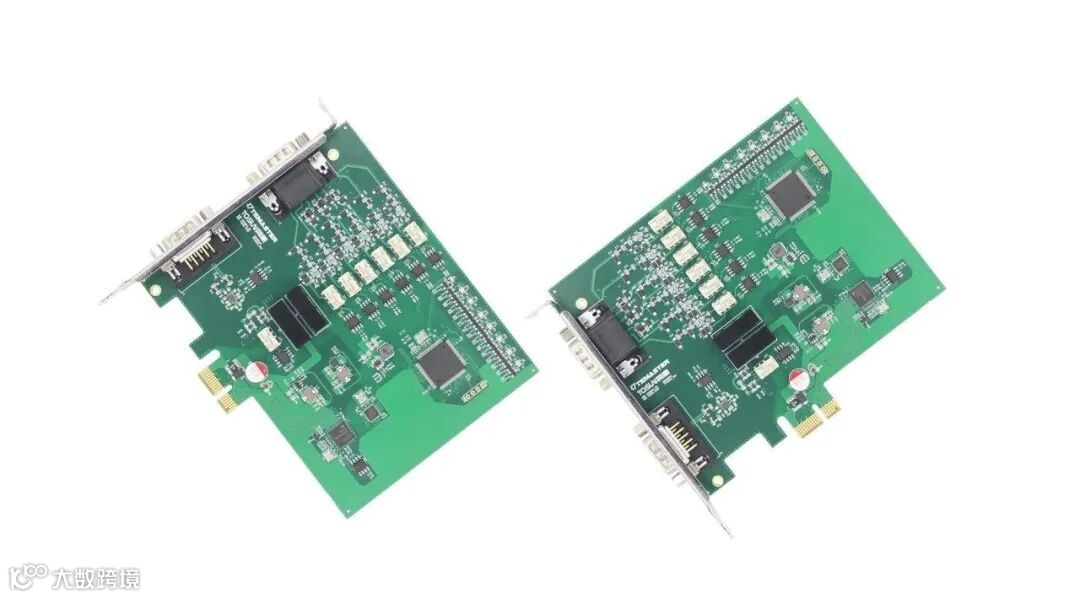

TP1026P—1路CANFD，6路LIN转PCIe接口
01 产品简介
TP1026P是一款1路CANFD，6路LIN转PCIe接口的工具。
TP1026P接口卡能使带有PCIe插槽的计算机方便地连接到LIN/CAN/CAN FD总线网络中，实时监控多个总线网络。体积小巧，可方便嵌入车载工控机、单板机(SBC)、便携式工控主机、工业笔记本中。安装方便，使用简单。
配合功能强大的TSMaster软件，可以很方便地监控、分析、仿真LIN和CAN FD总线数据，也可以支持UDS诊断、ECU刷写等功能。
配套二次开发API，可支持各类开发环境，如C++、C#、LabView、,Python等，方便集成到各种测试系统中，高效易用。
02 典型应用
LIN总线仿真和测试
各种自动化测试系统中
03 主要功能
● us（微秒）级硬件报文时间戳，满足高阶需求
● Windows/linux系统免驱设计，具极佳的系统兼容性
● 标准PCIe x1接口
● 通道数：6通道LIN接口，1通道CAN/CAN FD接口
● CAN通道DC2500V隔离
● 通过TSMaster软件支持LDF、DBC、ARXML等数据库文件
● 支持BLF和ASC格式数据记录和离线/在线回放
● 可支持LIN的UDS诊断和Flash Bootloader
● 配套Windows、Linux系统二次开发API接口
● 可加载TSMaster软件所有收费license
04 技术参数
|
常规参数 |
|
|
通道 |
6 x LIN 1 x CAN FD |
|
PC 端 |
标准PCIe接口 |
|
CAN/LIN 端 |
D-Sub9/D-Sub15 |
|
驱动 |
Windows系统免驱设计，具备极佳的系统兼容性 |
|
缓存 |
硬件缓存，确保不丢帧 |
|
CAN |
支持CAN2.0A、B协议，符合ISO11898-1规范，波特率5Kbps—1Mbps |
|
CAN FD |
支持ISO和非ISO标准的CAN FD，波特率100Kbps—8Mbps |
|
LIN |
支持 LIN1.3 和 2.0，波特率 0—20Kbps |
|
时间戳精度 |
1us，硬件报文时间戳，满足高阶需求 |
|
终端电阻 |
CAN端120欧姆可软件配置 |
|
每秒发送报文* |
最大20000mps |
|
每秒接收报文* |
最大20000mps |
|
隔离 |
CAN通道DC2500V隔离 |
|
供电 |
PCIe供电 |
|
尺寸 |
141*125*21.5mm |
|
工作温度 |
-40℃～70℃ |
* 注：CAN单通道1Mbps，0 字节数据域情况
