新品发布 | TOSUN XiL Cube桌面设备及TA1038多总线仿真测试板卡正式发布

TOSUN同星

2025-09-30

导读：TOSUN XiL Cube桌面设备及TA1038多总线仿真测试板卡正式发布

新品发布

New products release

随着车载网络架构日益复杂，工业控制系统对实时性和可靠性的要求不断提升。为应对多总线系统协同开发与测试的行业痛点，同星智能全新推出TOSUN XiL Cube桌面设备及TA1038多总线仿真测试板卡，专为汽车电子和工业控制领域设计，集多总线于一体，为复杂系统的通讯测试与仿真提供了高集成度、高性能的理想工具解决方案。

视频介绍

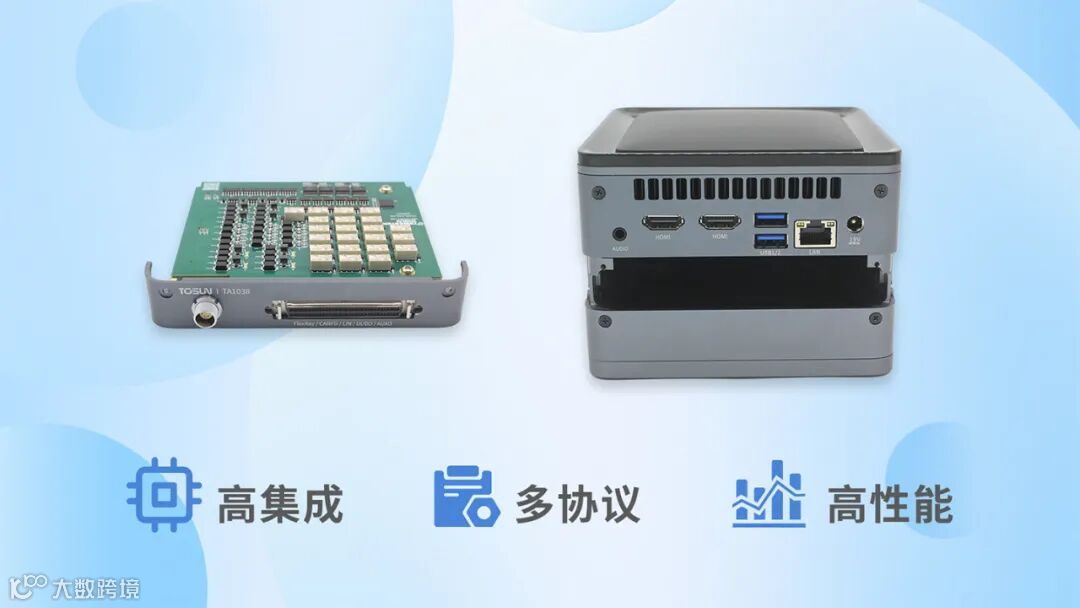

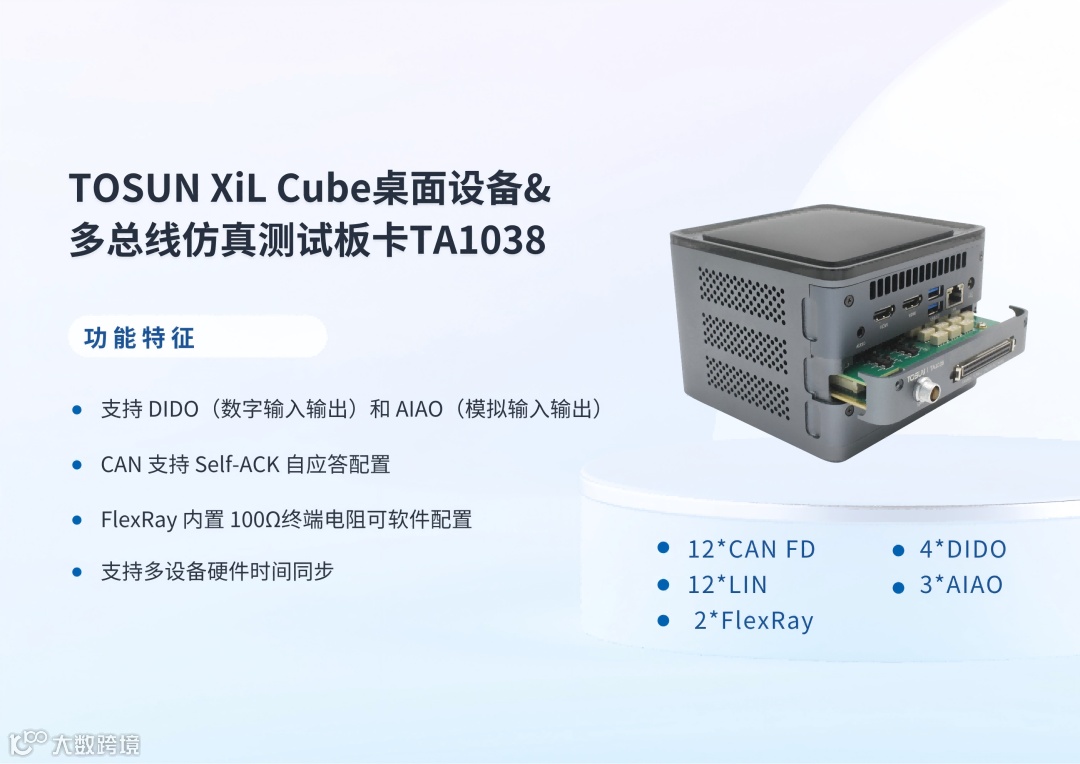

TOSUN XiL Cube 产品简介

同星实时仿真测试桌面主机（TOSUN XiL Cube）是一款多功能仿真测试设备，包含了 CAN/CANFD 总线，LIN 总线以及FlexRay 总线。其中 12 路 CAN/CANFD，在 CAN 协议下波特率 125Kbps-1Mbps 可调，CANFD 协议下最大支持 8Mbps；12 路 LIN 主从节点可软件配置，支持 0-20Kbps 波特率；2 路 FlexRay采用双线冗余方式进行数据传输，提供了极低的时延和灵活的带宽分配机制，支持多种数据类型和丰富的拓扑结构。

TA1038 产品简介

TA1038是一款与同星实时仿真测试桌面主机TOSUN XiL Cube配套的多总线仿真测试模块。它通过PCIe接口连接，提供12路CANFD、12路LIN和2路FlexRay的强大总线接口能力。CANFD速率最高达8Mbps，LIN支持主从灵活配置，FlexRay具备双线冗余和极低时延。

配合功能强大的 TSMaster 软件，支持加载 DBC，LDF，XML，ARXML 等格式数据库文件，可以很方便地监控、分析、仿真各类总线数据，也支持 UDS 诊断、ECU 刷写、CCP/XCP 标定等功能。

功能特征

● us（微秒）级硬件报文时间戳，满足高阶需求；

● Windows 实时系统支持；

● Ethercat 扩展支持；

● 12 路 CAN/CANFD，12 路 LIN，2 路 FlexRay；

● 支持 DIDO（数字输入输出）和 AIAO（模拟输入输出）；

● CAN 通道波特率 125Kbps-1Mbps 可调，CANFD 最大支持 8Mbps；

● LIN 总线主从节点可软件配置；

● CAN 内置 120 欧终端电阻可软件配置；

● CAN 支持 Self-ACK 自应答配置；

● FlexRay 内置 100Ω终端电阻可软件配置；

● 具有辅助通讯控制器，冷启动时无须添加额外节点；

● 支持多设备硬件时间同步；

● 提供基于 API 接口的示例工程，便于二次开发；

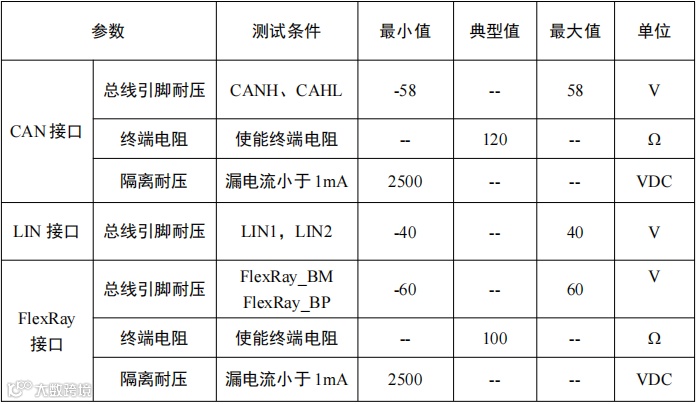

TA1038 技术参数

基本参数
通道	12 * CAN FD 12 * LIN 2 * FlexRay 4 * DIDO 3 * AIAO
PC 端接口	PCIe 接口

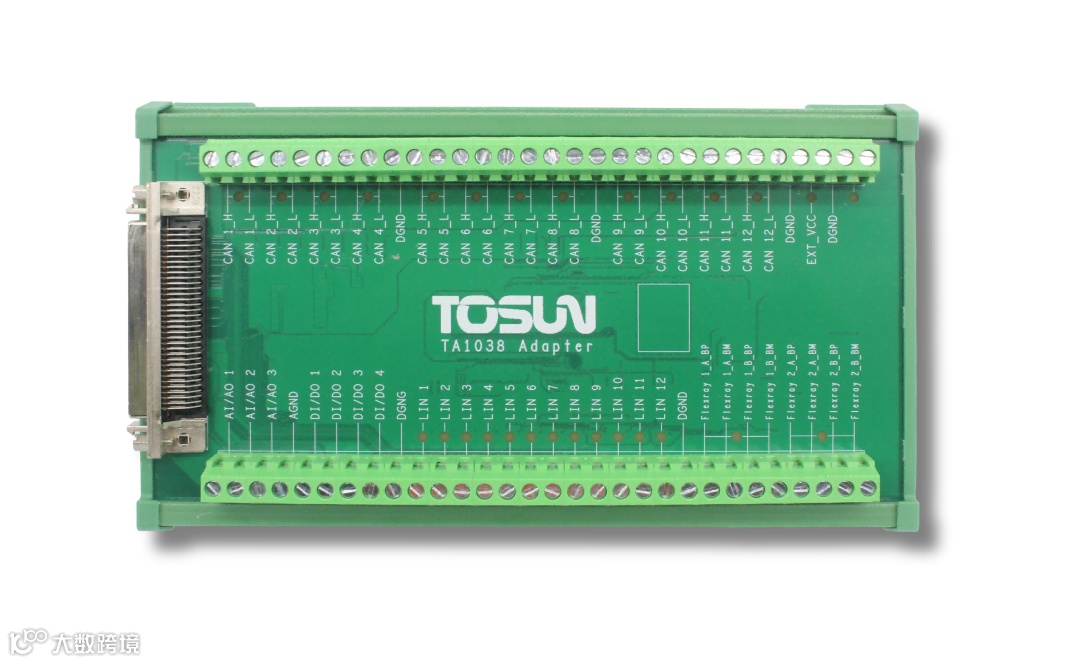

通讯端接口	SCSI 68Pin 接口转分线盒
驱动	Windows 系统免驱设计
缓存	硬件缓存，确保不丢帧
CAN	支持 CAN2.0A、B 协议，符合ISO11898-1 规范，波特率 125Kbps—1Mbps
CAN FD	支持 ISO 和非 ISO 标准的 CAN FD，波特率 125Kbps-8Mbps
LIN	支持 LIN1.3 和 2.x，波特率 0-20Kbps
FlexRay	FlexRay channel（A and B）
冷启动	支持
时间戳精度	1us，硬件报文时间戳，满足高阶需求
CAN 终端电阻	内置 120 欧终端电阻可软件配置
FlexRay 终端电阻	内置 100 欧终端电阻可软件配置
隔离	CAN/FlexRay 通道 DC2500V 隔离
DIDO	DI：0-40V Vref:0-3.3V，阈值范围:VAH=(330+499Vref)/1098; Val=0.455Vref DO：低电平 0V，高电平 5V/12V（不支持带负载使用）
AIAO	AI：0-39V AO：0-30V
尺寸	约 128122.622mm
重量	约 174.3g（无包装）

TOSUN XiL Cube 硬件参数

CPU	11th Gen Intel Core i7-1165G7
内存	16G
硬盘	256G（SSD）
操作系统	Windows 11
供电	电源适配器供电（19V 4.74A）
尺寸	约 128.2128.296.1mm
重量	约 1103g（含 TA1038 模块）
