在车辆性能测试中，测试过程产生的数据可能涉及到速度、加速度、油耗、温度、压力、振动等各类传感器数据。这些数据通常以图表或曲线图形式展示，导出为CSV格式后，方便进行详细的数字化分析。例如，在进行碰撞测试、操控性测试、制动测试时，采集到的加速度、力、车速等数据可以以CSV格式导出，便于工程师进一步分析、统计和比较不同车辆或测试条件下的表现。
一键导出获取的图形数据在车辆测试过程中是一个很方便的功能，本文将介绍运行后的图形数据如何导出为CSV文件。
TSMaster软件中提供了两种将图形数据导出为CSV的方式：图形模块内置导出方式、API导出方式。
TSMaster提供了导出信号数据到csv的函数ui_graphics_export_csv()，实现通过API方式导出图形数据。
1.
工程环境准备

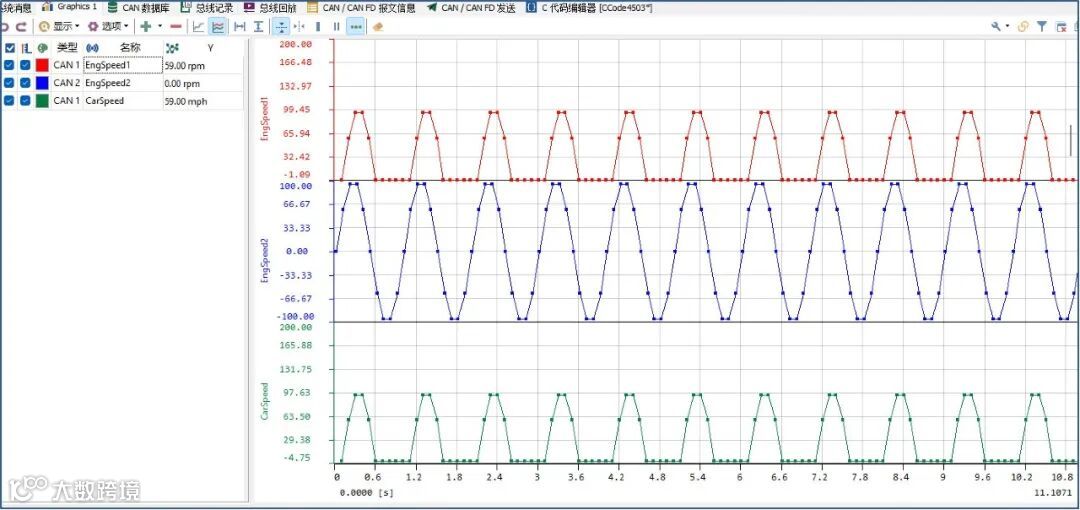

添加需要观测的信号到图形中，运行工程，获取图形数据，暂停工程，如图1。
图1: 图形观测信号数据
2.
图形内置导出方式
2.1 实现步骤

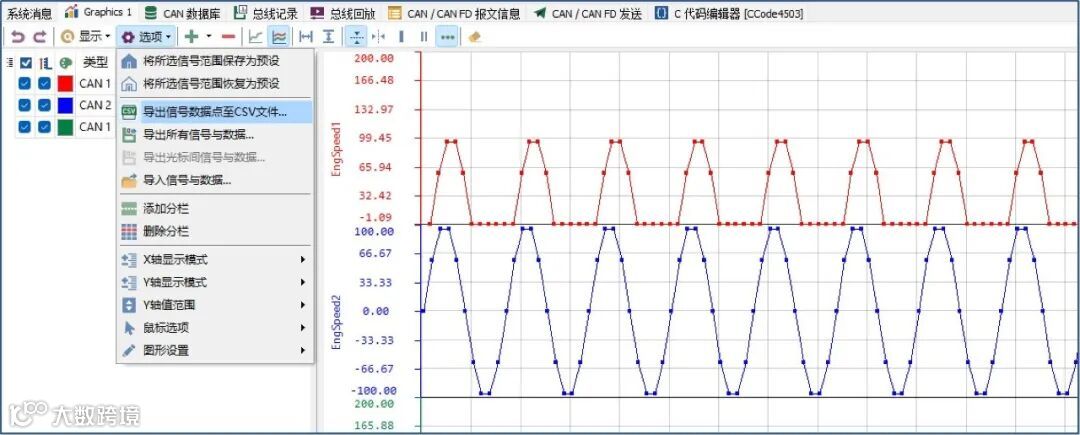

TSMaster中图形->选项->导出信号数据点至csv文件，实现通过内置功能将信号数据一键导出为csv，如图2。
图2: 图形内置功能界面
2.2 实现效果

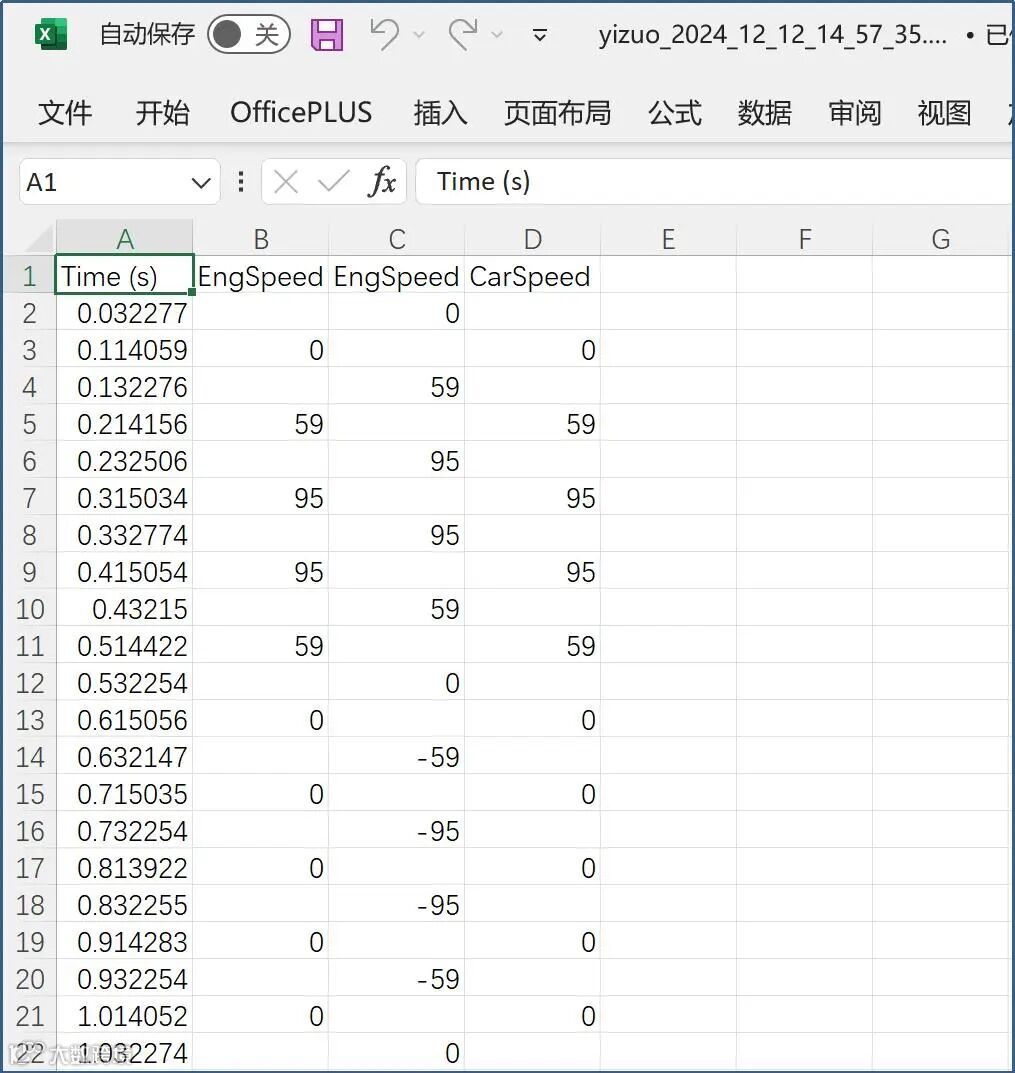

导出的CSV如图3,注意，表中所有信号的排列顺序与图形界面中信号的排列顺序对应。
图3: 图形内置功能导出的CSV
3.
API导出方式
3.1 ui_graphics_export_csv函数说明
|
项目 |
描述 |
|
【名称】 |
ui_graphics_export_csv |
|
【参数】 |
有五个： ► 图形窗体名称 ► 所有导出信号的名称（用逗号分隔） ► 导出CSV文件的完整路径 ► 导出的起始时间（us级），设置-1代表覆盖所有时间 ► 导出的结束时间（us级），设置-1代表覆盖所有时间 类型分别参考如下： ► char* ► char* ► char* ► s64 ► s64 |
* 注意：
① 函数传参中导出信号的名称若有重名的情况，请将重名的信号的传参和对应图形中信号名称进行修改，将重名信号区分开来，建议使用【通道+信号】格式。否则使用API方式导出信号数据会出现识别错误问题。
② 函数传参路径中建议使用“/”。
3.2 API导出实现步骤
第一步，添加需要观测的信号到图形中，运行工程，获取图形数据，如图4。
图4: 图形观测信号数据
第二步，观测结束后，暂停工程。

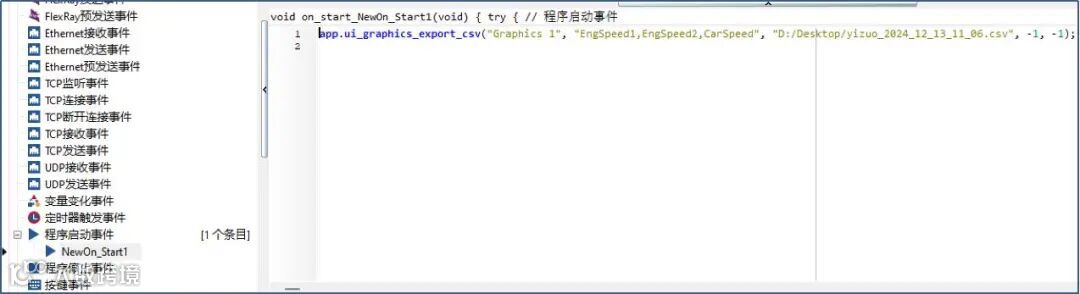

第三步，在合适的事件中添加导出函数，本文选用程序启动事件做示例，添加程序启动事件，写入函数参数，如图5。
图5: 添加将信号数据导出CSV函数
第四步，编译程序，并运行、停止C小程序。

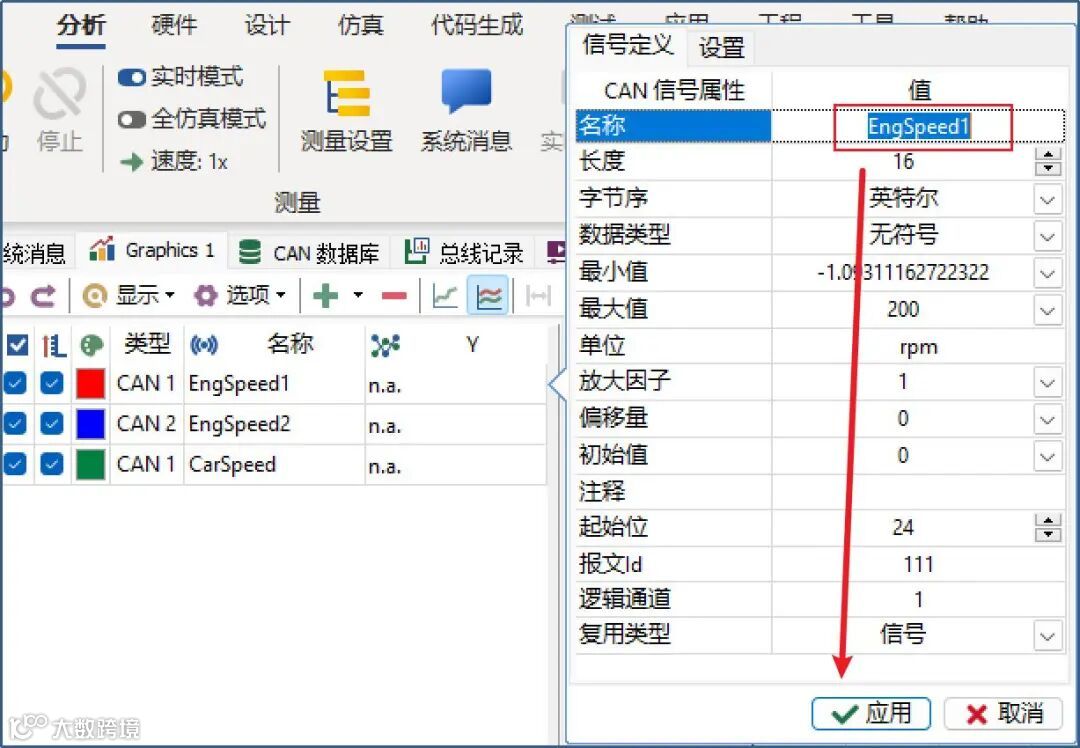

若出现重名信号，在图形中选中重名信号右键点击编辑信号，修改信号名称，如图6。
图6: 修改重名信号名称
3.3 实现效果

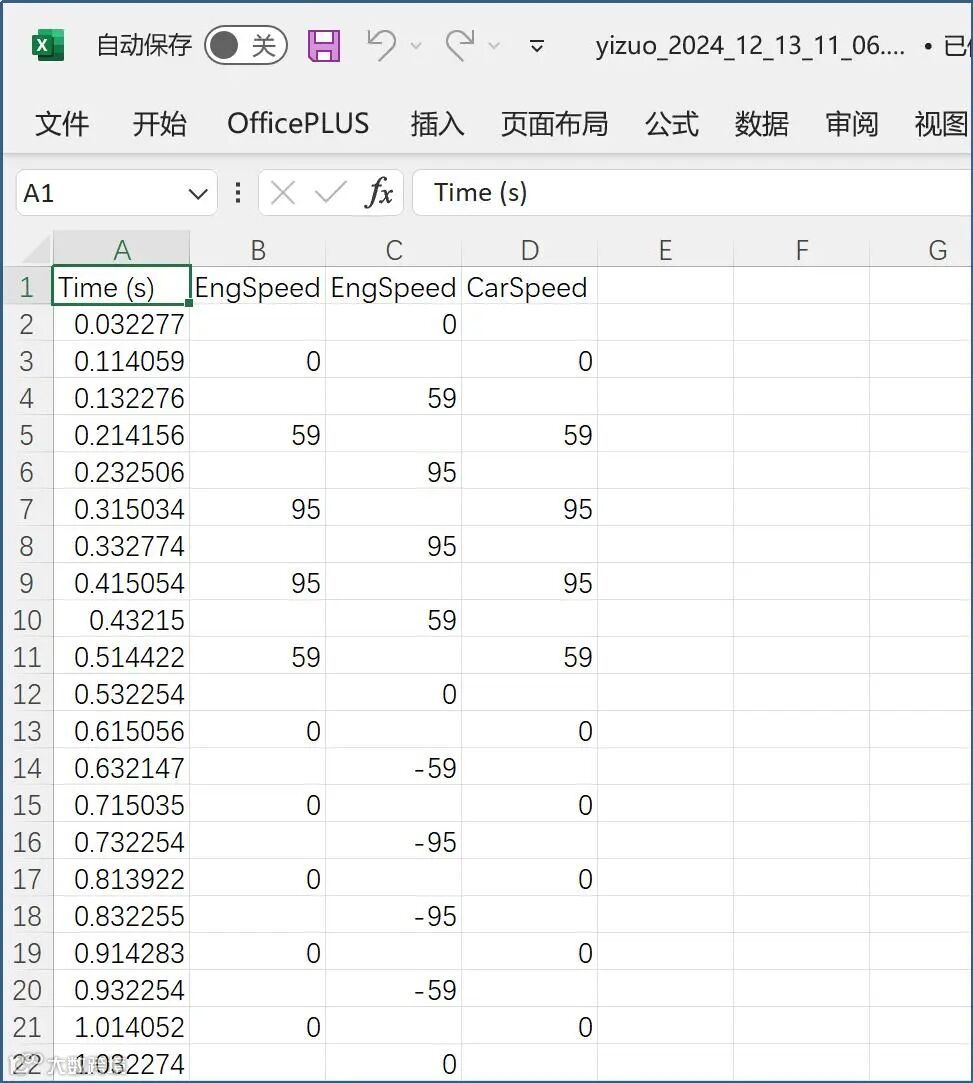

获取到通过API方式将信号数据导出的CSV文件，如图 7。
图 7: 通过API导出得到的CSV
