TSMaster 典型应用
前面几个章节主要介绍了关于TSMaster诊断模块的一些基础操作详解，相信大家对TSMaster诊断模块也有了一定的了解和认知。本章节主要介绍关于TSMaster诊断功能的典型应用，主要包含读取车辆VIN码、写入配置信息、Flash Bootloader流程这三块的典型应用操作。

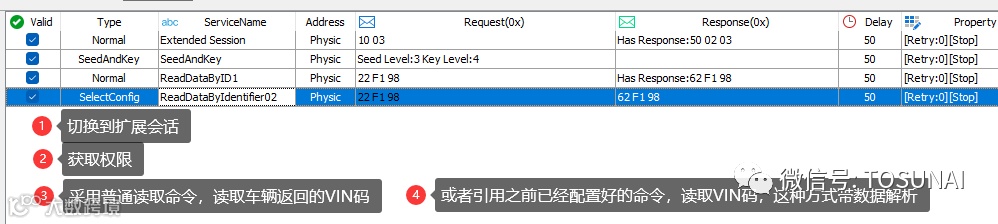

A 读取车辆VIN码

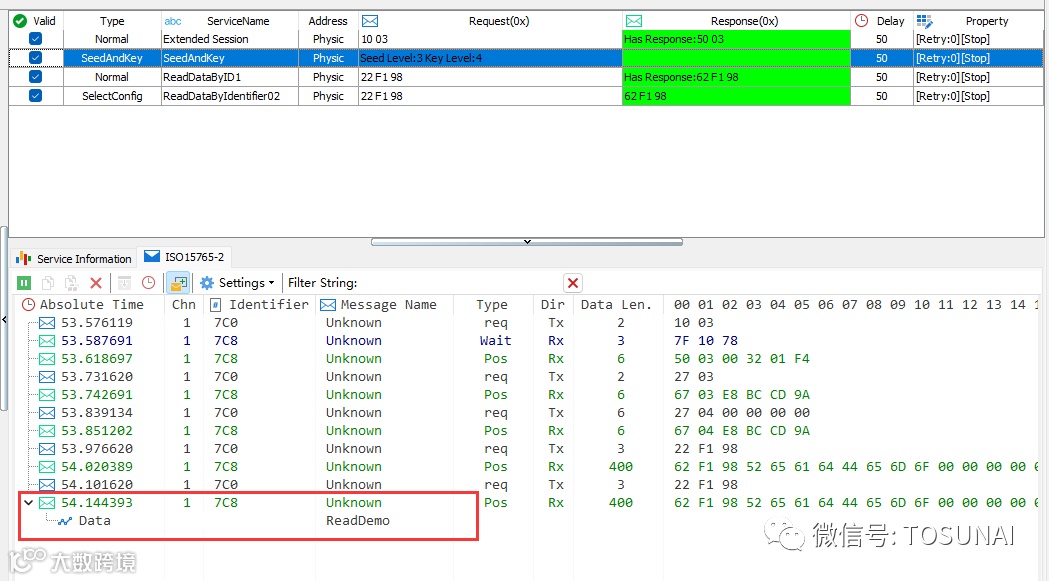

执行效果如下所示：
可见，同样是ReadDataByID，引用BasicConfig的测试步骤中因为带有相应的解析信息，可以直接出读取的字符串为“ReadDemo”。
B 写入配置信息

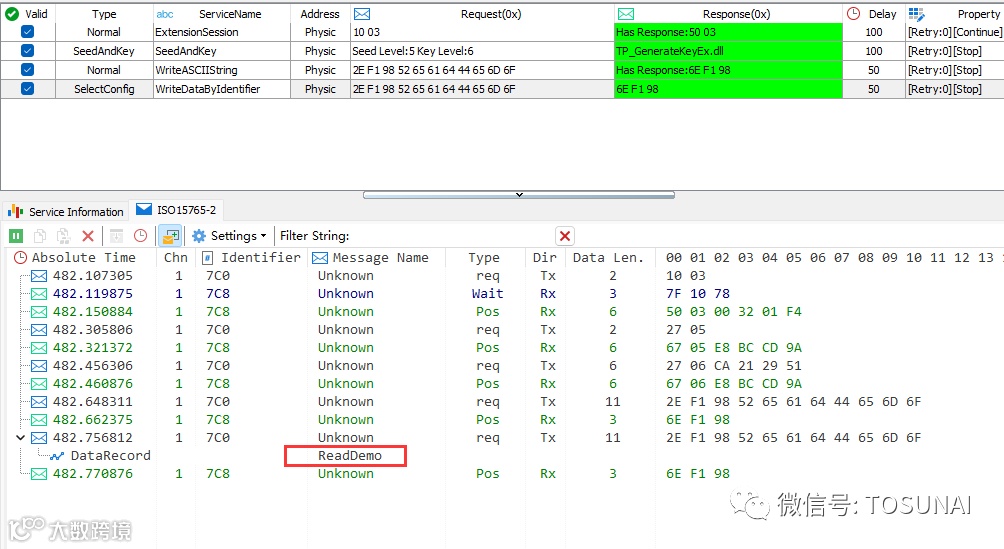

执行效果如下：
可见，同样是WriteDataByID，引用BasicConfig的测试步骤中因为带有相应的解析信息，可以直接出读取的字符串为“ReadDemo”。
C Flash Bootloader
本文设计了一个简单的Bootloader流程来说明如何基于TSMaster诊断模块配置一个Flash Bootloader流程。
C-1 Flash Bootloader流程：

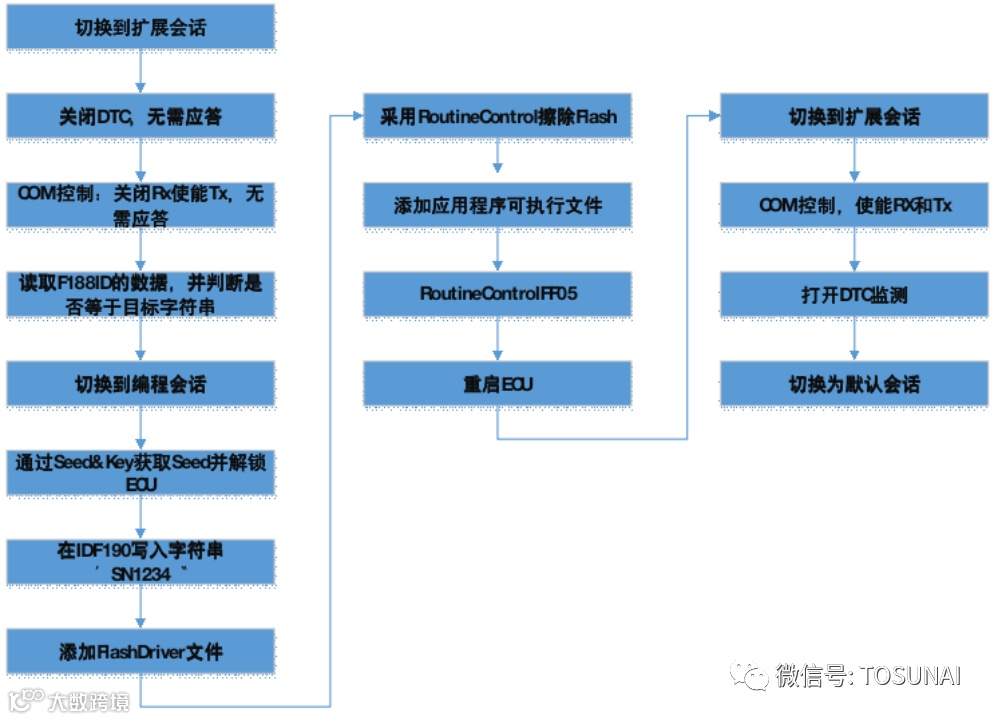

首先，设计FlashBootloader流程如下所示，这是一个示例流程，用户可以根据自己的实际设计规范整形调整。
C-2 配置刷写例程：

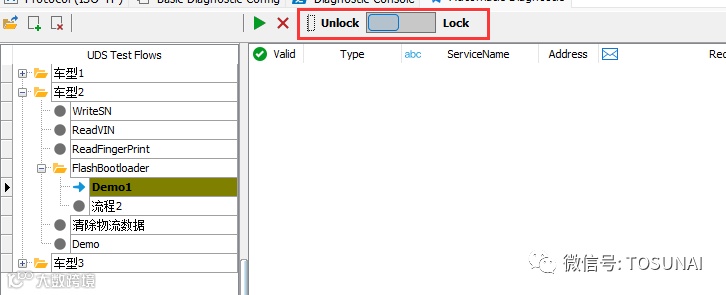

【1】首先创建Demo1流程：注意切换编辑器为Unlock状态，否则无法添加新的流程步骤。

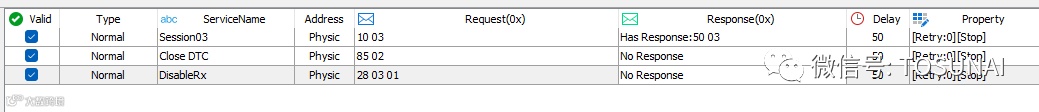

【2】对于流程图所示的切换会话，关闭DTC，COM控制等命令，直接配置位Normal类型的命令即可(注意，这些命令当然也可以在BasicConfig中配置出来这里引用)。如下所示：
【3】基于ReadDataByID读取ID=F188位置处的数据，并判断该数据是否等于比如SN12345678。如果符合，则判断零件号匹配，进入下一个步骤，否则退出流程。配置如下：
方式1：直接配置位Normal形式，如下所示：

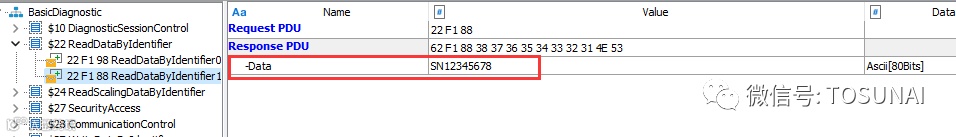

方式2:在BasicConfig中配置好，然后在流程中引用：
【4】切换到编程会话
【5】添加Seed&Key步骤，解锁ECU，配置如下：
【6】获取权限后，在IDF190处写入字符串“SN1234”，对于这种固定写入的字符串，最省事儿还是直接配置NormalStep，如下所示：
【7】添加FlashDriver/应用程序文件。不论是FlashDriver还是应用程序文件，添加方式都是一样的。两种方式：
方式1：直接添加DownloadFile步骤，如下所示：

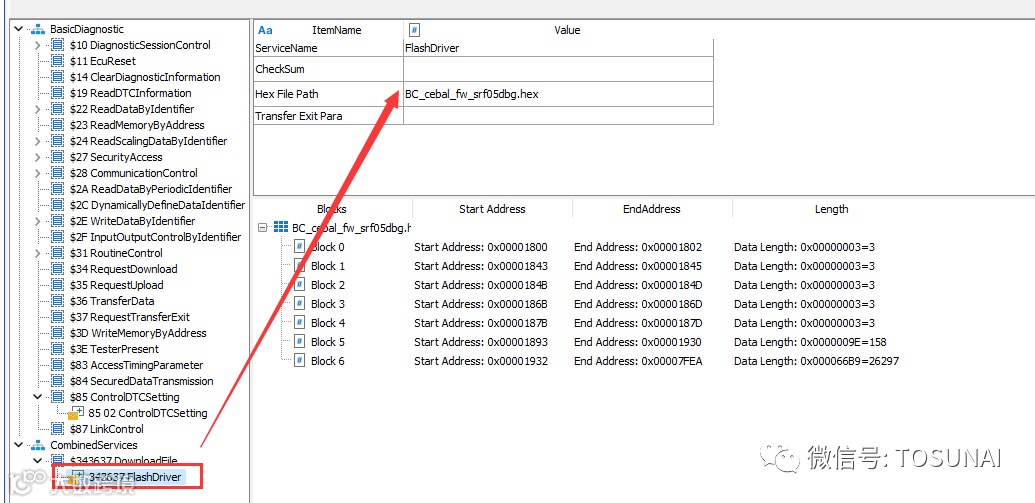

方式2：配置BasicConfig，然后在Flow中引用，如下所示：
【8】采用RoutineControl擦除Flash。这里的地址和长度都是固定的，因此直接配置固定值即可，如下：
如果地址和长度是动态变化的，请看后续章节，通过引入系统变量解决此问题。
【9】重启ECU，直接添加NormalStep如下所示，需要注意的是ECUReset到重新开始诊断，步骤之间的等待时间需根据ECU设计规范调节，这里设置为1000ms：
【10】剩下切换会默认会话 ，COM控制，DTC控制等操作，按照前面步骤完全即可。
本章总结

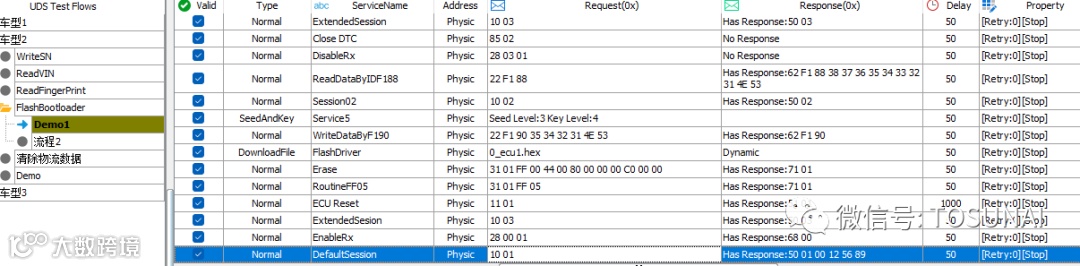

在完成配置后，总的配置流程如下所示，可见借助于TSMaster的诊断模块，开发诊断流程如Bootloader等应用就是一个非常简单的事情了：

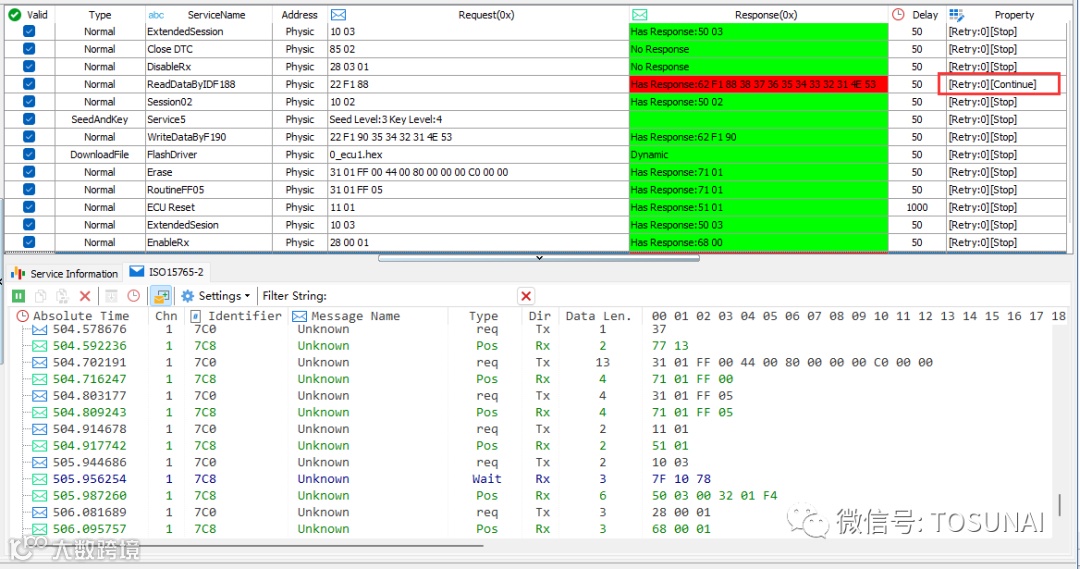

实际运行效果图如下所示：
