TF1011是同星智能开发的一款手持式ECU刷写工具，在TSMaster中导入诊断流程即可离线一键刷写。在 PC 端完成配置后，在设备可以在手持式离线场景下实现：基于 UDS 协议的诊断和基于 UDS 协议的 Flash Bootloader 程序更新功能。
“

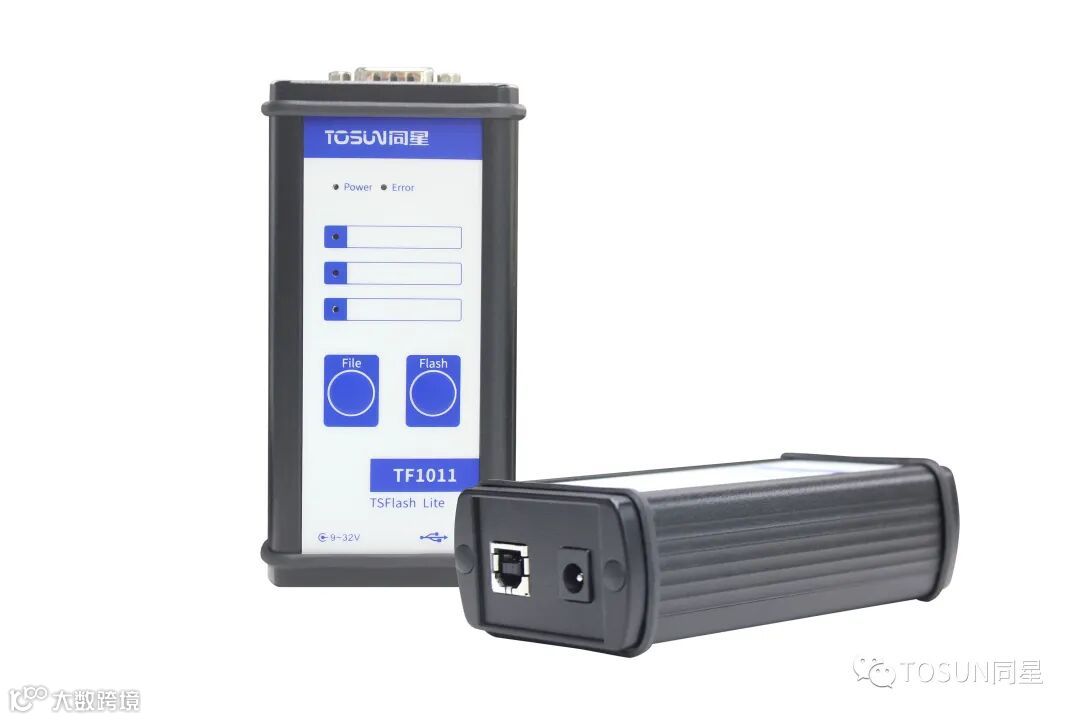

TF1011
产品简介
TSFlash Lite是一款单通道的手持式程序刷写设备。配合 TSMaster 软件，用户可以不用在编写代码的情况下，即可完成 UDS 诊断流程（典型应用如 UDS 刷写流程）的编辑。支持同时配置三组下载流程，通过按键进行切换。
一路 CAN FD 接口，能够同时兼容 CAN2.0 和 CAN FD，内置可编程的终端电阻，无需用户再外接终端电阻。
“
TF1011
功能特性
● CAN 通道 DC2500V 隔离；
● 内置可配置的 120Ω终端电阻；
● 采用DB9 接口，支持从DB9接口中取电；
● 配套DB9转OBD-II线缆；
● UDS刷写流程通过 TSMaster 软件图形界面配置，无需编程；
● 研发和生产配置流程无缝衔接；
● 权限管控（可选）：支持有权限的用户远程更新配置流程；
● 支持自定义seed key算法下载；
● 最多同时支持三组诊断（包含FBL刷写）流程，通过按键切换；
● 刷写流程报文记录（选配）；
● 支持英飞凌Uart on CAN协议；
● 支持控制被下载件电源端口
“
►►►
典型应用
在 PC 端完成配置后，在设备可以在手持式离线场景下实现如下功能：
● 基于 UDS 协议的诊断
● 基于 UDS 协议的 Flash Bootloader 程序更新
技术参数
|
硬件技术 |
具体参数 |
|
通道 |
1 路 CAN FD |
|
PC端接口 |
USB2.0 |
|
CAN端接口 |
DB9，配套一条DB9转OBD接口的线缆 |
|
驱动 |
Windows系统免驱设计，具备极佳的系统兼容性 |
|
CAN |
支持CAN2.0A、B协议，符合ISO11898-1规范，波特率5Kbps—1Mbps |
|
CAN FD |
支持ISO和非ISO标准的CAN FD，波特率100Kbps—8Mbps |
|
时间戳精度 |
报文精度 1us，诊断命令时间戳精度 10us |
|
终端电阻 |
内置120欧终端电阻可软件配置 |
|
隔离 |
CAN通道DC2500V隔离，静电等级接触放电±8KV |
|
存储（选配） |
内置 64G eMMc存储，根据每一次诊断流程记录报文 |
|
供电 |
DC 7-18V |
|
工作温度 |
-40℃～85℃ |
|
外壳材质 |
铝制品 |
|
尺寸 |
115mm*58 mm* 33mm |
