导读：8路K型热电偶，直读℃数据！同星智能TS3004重磅上市！

新品发布

New products release

在工业测量领域，温度数据的准确获取常常伴随着繁琐的信号处理与复杂的系统集成。同星智能全新推出的 TS3004 高性能热电偶温度采集设备，凭借8路K型热电偶输入、内置高精度冷端补偿与直接摄氏度输出的一体化设计，TS3004 将信号链极大简化，让您告别手动换算与外部补偿，真正实现“采集即结果，接线即可用”。

视频介绍

新品介绍

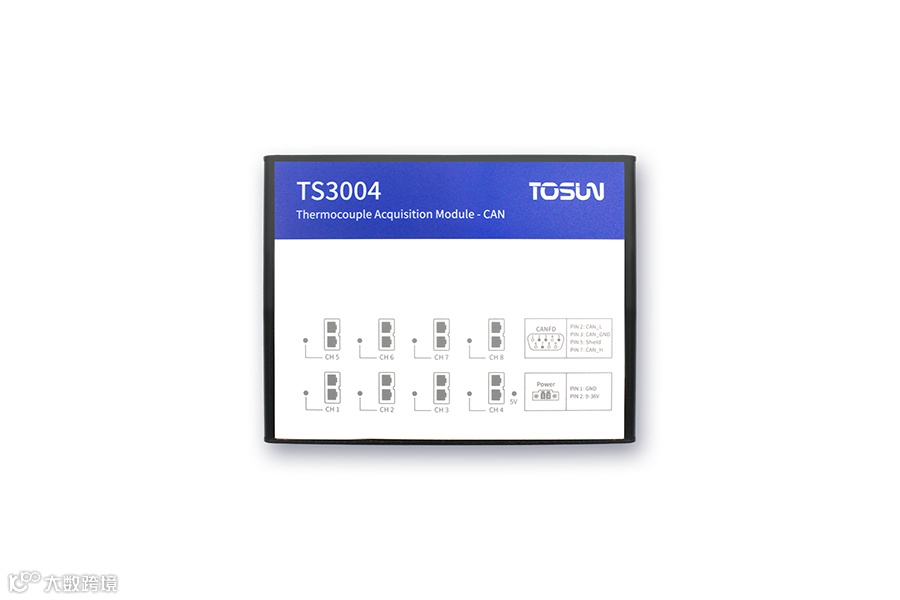

TS3004 是同星智能推出的一款高性能热电偶温度采集设备，内置高精度冷端补偿电路，支持 8 路 K 型热电偶信号数字化处理，可直接输出以摄氏度（℃）为单位的温度数据，测试范围达-200℃至 1370℃，输入端可承受±45V 的过压冲击。

设备采用 D-Sub，9Pin 接口，可与其它 CAN 总线类型设备进行通讯。配合功能强大的 TSMaster 软件，支持加载 DBC 数据库文件，可以很方便地监控、分析、仿真 CAN FD 总线数据。

高精度测量灵活订购

“

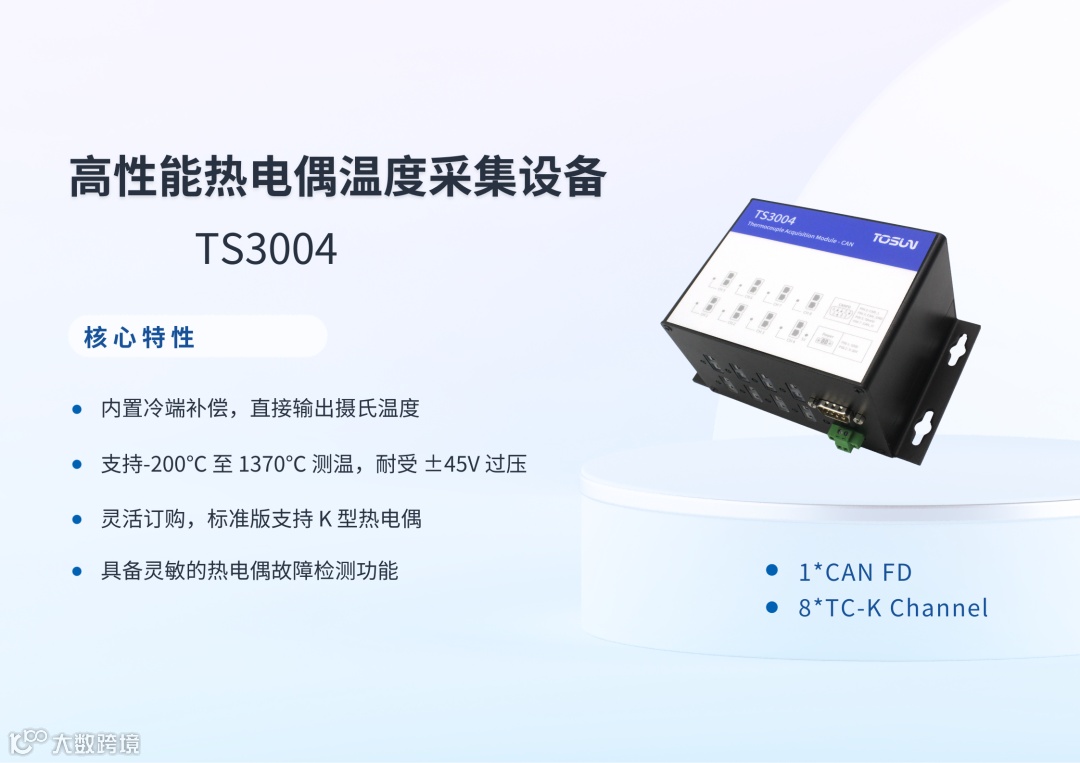

核心特性

⦿ 高精度测量：内置冷端补偿，直接输出摄氏温度；

⦿ 宽范围输入：支持-200℃ 至 1370℃ 测温，耐受 ±45V 过压；

⦿ 灵活订购：标准版支持 K 型热电偶（J、N、R、S、T、E、B 型可定制）；

⦿ 抗干扰与诊断：支持 50 Hz 线频滤波（60 Hz 可定制），具备灵敏的热电偶故障检测功能。

“

工作模式

通过 4 位硬件 ID 拨码开关选择工作模式：

⦿ 默认模式 (ID 0~14)：上电后 CAN 波特率固定为 1 Mbps。支持使用通讯指令下发配置报文，设备在接收报文后，相应的配置参数会存入存储器；

⦿ 自定义模式 (ID 15)：上电后自动加载最近一次存储的 CAN 配置参数（如波特率、滤波设置等）。此模式下不可通过通讯指下发配置报文。

技术参数

设备

基本参数
接口针脚	标准 D-Sub，9Pin
供电	凤凰端子供电
功耗	1.5 W
ESD 防护等级	接触放电等级 4 KV，空气放电等级 8 KV
外壳材质	金属
尺寸	15097.672 mm
重量	422.6 g
工作温度范围	TBA
工作湿度范围	10% ~ 90% （无凝露）

CAN（默认模式）

基本参数
CAN 连接标准	高速 CAN 连接（符合 ISO 11898-2 规范）
协议支持	全面支持 CAN 协议（符合 ISO 11898-1 规范）
CAN 波特率范围	固定 1 Mbps 通讯波特率
采样点	82.5%
CAN 数据长度	最大长度支持 8 字节扩展数据帧
终端电阻	CAN 通道自带 120Ω终端电阻，可硬件拨码配置

CAN（自定义模式）

基本参数
CAN 连接标准	高速 CAN 连接（符合 ISO 11898-2 规范）
协议支持	全面支持 CAN 及 CAN FD 协议（符合 ISO 11898-1 规范）
CAN 波特率范围	从 125 kbps ~ 1 Mbps 可调
CAN 数据长度	最大长度支持 8 字节数据帧
CAN FD 波特率范围	从 125 kbps ~8 Mbps 可调
CAN FD 数据长度	支持 3 字节和 16 字节数据帧，支持 BRS 帧类型
终端电阻	CAN 通道自带 120 Ω终端电阻，可硬件拨码配置
Bus-Off 自恢复	默认不自动恢复，默认模式可下发自恢复指令

功能

基本参数
采集 K 型热电偶温度	将采集信号数字化处理，输出单位摄氏度（℃）
冷端补偿	内置冷端补偿
切换工作模式	硬件拨码开关设置默认模式、自定义模式
故障管理	有多个故障码时显示数值最大的故障码
过压保护	±45 V
抗干扰能力	50 Hz（订购 60 Hz）
测温范围	-200℃~1370℃
线性误差	TBA

* 设备支持±45 V 输入过压保护。若使用环境中引入超过±45 V 的干扰，可联系我们调整电路以便提高电路保护能力（调整电路将增大失调电压，影响测量精度）。

电气参数

电源特性参数

参数	测试条件	最小值	典型值	最大值	单位
工作电压	凤凰端子供电	9	12.0	36	V
功耗	凤凰端子供电	--	1.5	--	W

CAN 接口特性参数

参数	测试条件	最小值	典型值	最大值	单位
终端电阻	使能	--	120	--	Ω
终端电阻	不使能	--	∞	--	--
隔离耐压	绝缘电阻测试仪	2500	--	--	VDC
