新品发布
New products release
同星智能为应对汽车行业的快速发展，一直在积极推出新产品，以满足市场对汽车电子基础工具链产品的不断升级和多样化需求。同星智能近期又推出一款创新型CAN FD光电收发器。
TOSUN
01 产品简介

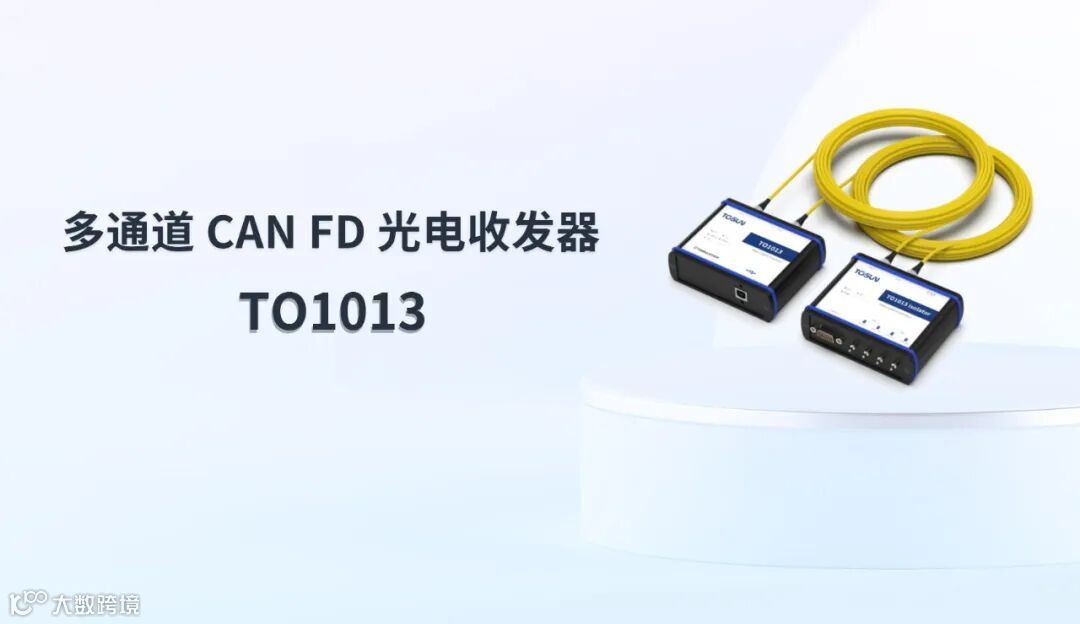

TO1013是一款创新型的CAN FD转光纤产品，与传统光电收发器的不同点在于TO1013的一端可以直接通过USB链接到PC，相当于做EMC测试时不再需要额外的CAN工具。
CAN FD总线速率最高支持8Mbps，产品采用光纤作为数据传输的介质，使得传输损耗降低，从而增加传输距离，同时光纤还具备优良的抗EMI和EMC特性，使得设备的抗干扰性能进一步提升。

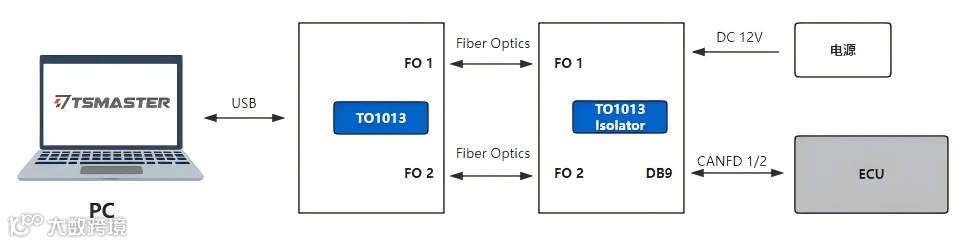

TO1013 Isolator端直接放在暗室，将CAN总线数据转成光纤传输；TO1013端将光纤传输过来的CAN数据直接通过USB传输到电脑，配合功能强大的TSMaster软件，支持加载DBC、ARXML数据库文件，可以很方便地监控、分析、仿真CAN FD/CAN总线数据。
配套Windows和Linux的二次开发API，可支持各类开发环境，如C++、C#、LabView、Python等，方便集成到各种测试系统中，高效易用。
02 典型应用
● 产品EMC测试
● 其他电磁环境复杂情况下的CAN总线传输
03 功能特性
● 采用最新的CAN FD总线光电隔离器；
● 内置ESD、浪涌保护器；
● 内置60/120欧终端电阻可通过拨动开关配置；
● CAN通道对地电容22pF/470pF可通过拨动开关配置；
● TO1013采用USB供电，TO1013 Isolator使用DC 12V供电
04 技术参数
|
基本参数 |
|
|
通道 |
2 x CAN FD |
|
PC端接口 |
USB2.0 |
|
CAN端接口 |
DB9 |
|
驱动 |
Windows系统免驱设计，具备极佳的系统兼容性 |
|
缓存 |
硬件缓存，每个通道发送缓冲支持到 1000 帧 CAN/CAN FD |
|
CAN |
支持CAN2.0A、B协议，符合ISO11898-1规范，波特率125Kbps—1Mbps |
|
CAN FD |
支持ISO和非ISO标准的CAN FD，波特率125Kbps—8Mbps |
|
时间戳精度 |
1us，硬件报文时间戳，满足高阶需求 |
|
终端电阻 |
内置60/120欧终端电阻可通过拨动开关配置 |
|
对地电容 |
CAN通道对地电容22pF/470pF可通过拨动开关配置 |
|
每秒发送报文 |
最大17000m/s* |
|
每秒接收报文 |
最大17000m/s* |
|
供电 |
USB供电+DC 12V |
|
功耗 |
2.5W（典型） |
|
工作温度 |
-40℃～80℃ |
|
外壳材质 |
金属 |
|
尺寸 |
约109*97*35mm |
|
重量 |
约429g（无包装） |
|
工作湿度 |
10% ～ 90%（无凝露） |
|
工作环境 |
远离腐蚀性气体 |
|
EMC特性 |
ESD：IEC61000-4-2标准，接触放电：4kv，空气放电：8kv EFT：IEC61000-4-4标准，2kv Surge：IEC61000-4-5标准，2kv |
*单通道 1Mbps，0 字节数据域情况
