一、用户需求迫在眉睫，海卓MS400临场救火
本次项目的需求方--广州邦鑫勘测科技有限公司承担了“某港池航道及取水口水域工程”的长期扫海测量任务。之前测量进度一直非常好，但在2017年4月的第八次扫海测量任务即将开始时，用户原有进口设备却由于故障必须返回国外原厂维修，维修周期确定为半年。因为测量任务迫在眉睫，用户周四临时决定采用海卓MS400进行本次测量，海卓人二话没说接下任务就迅速抽调人马赶往现场，仅用周日、周一两天便完成了现场安装、设备调试及测区的扫海测量。让人不禁感叹：海卓MS400“太方便”，临场救火“真给力”。
二、海卓MS400使用方便，快速完成现场测量
1、携带方便
海卓MS400采用了一体化设计，便于运输和快速响应。在一个运输箱内包含了声纳、姿态、罗经、表面声速共四种测量设备，不必为每次测量工作耗费大量的准备时间，只需携带一到两个设备箱，一名工程师就可以携带设备到达测量现场，看看下面的装箱图你就知道了。
海卓MS400装箱图
2、安装方便
海卓MS400的安装结构非常方便，通用安装结构，外业不做任何改动。用户原有设备是RESON公司的T20P，并配有标准的安装支架。海卓MS400安装结构依据标准设计，与用户原有的安装支架及法兰完全兼容，不必再单独定制，大大节省时间与成本。海卓MS400换能器的三维尺寸如下图所示。

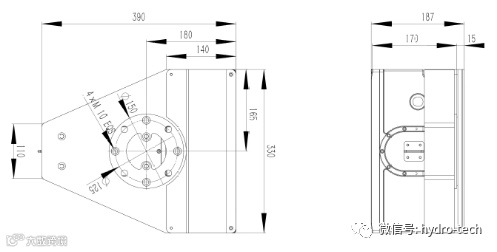

海卓MS400换能器安装尺寸图
这样的通用安装结构，增加了海卓MS400的外场适用性，可以实现对进口设备的随时更换，大大降低了传统多波束用户使用顾虑。下图就是使用T20P的安装支架安装海卓MS400的现场照片，一切OK！

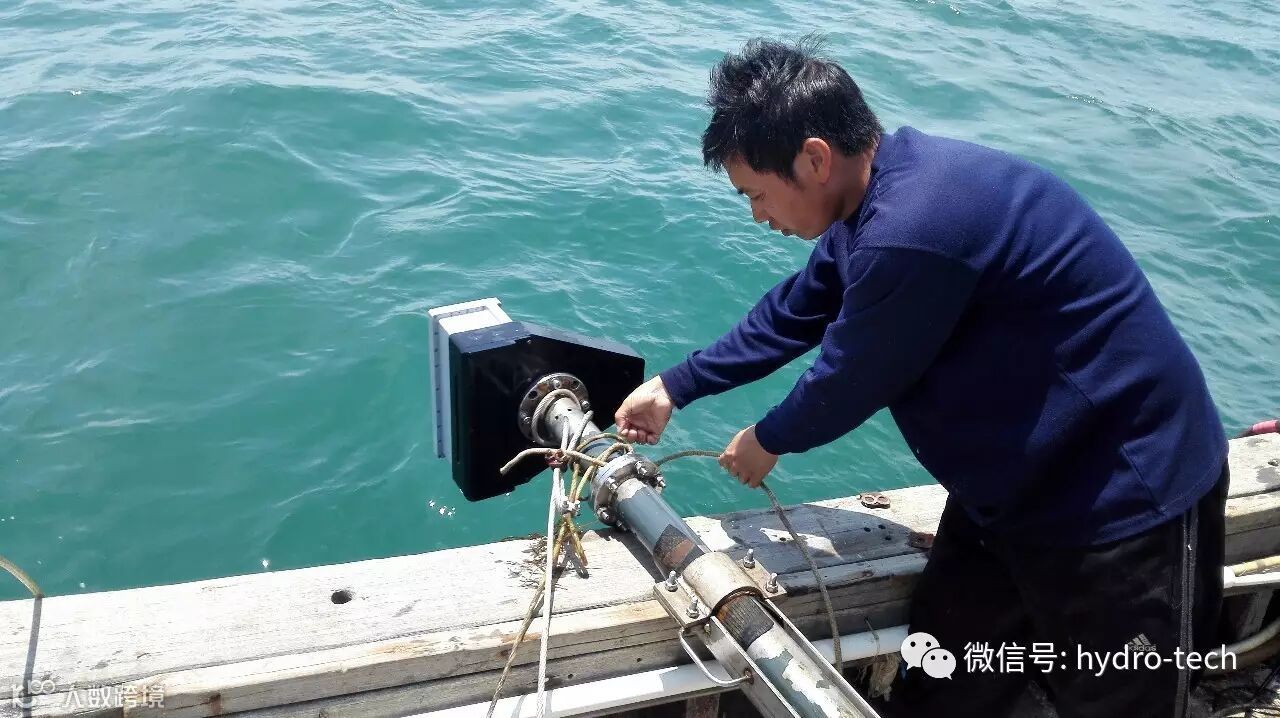

海卓MS400现场安装图
3、操作方便
海卓MS400操作使用方便，除了硬件的一体化设计外，还要得益于HydroQuest和HydroNavi两款随机软件，针对国内用户使用习惯的人性化设计。在对用户的技术工程师钱工进行了20分钟的突击培训后，钱工就掌握了海卓MS400多波束测深系统及软件的使用，可以单独完成全部的现场测量了。

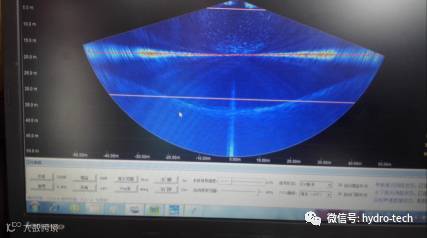

HydroQuest软件现场测量图

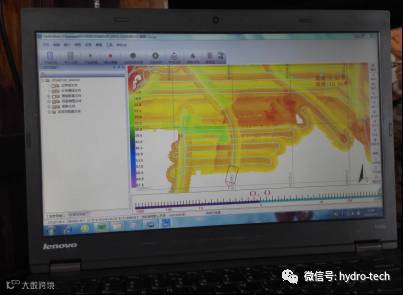

HydroNavi软件现场测量图
除上述便捷化特点外，海卓MS400及辅助传感器还有很多为了用户的使用方便而精心设计的其他特性。
三、不仅现场使用方便，数据质量更有保障
经过双方人员的通力合作，本次测量从设备安装到60公里测线的现场测量，只用了两天时间就圆满完成，而且数据质量完全符合测量标准。海卓MS400在确保数据质量的情况，所有便捷化设计才更有价值。
1、高质量的水深数据
多波束测深系统最直接的测量成果就是水深数据，下图就是此次扫测水深数据成果，按照不同深度不同颜色展示的效果图。图中可以清晰的反映出主航道水深情况、施工区水下情况以及暗礁的分部区域，数据质量完全符合测量标准。

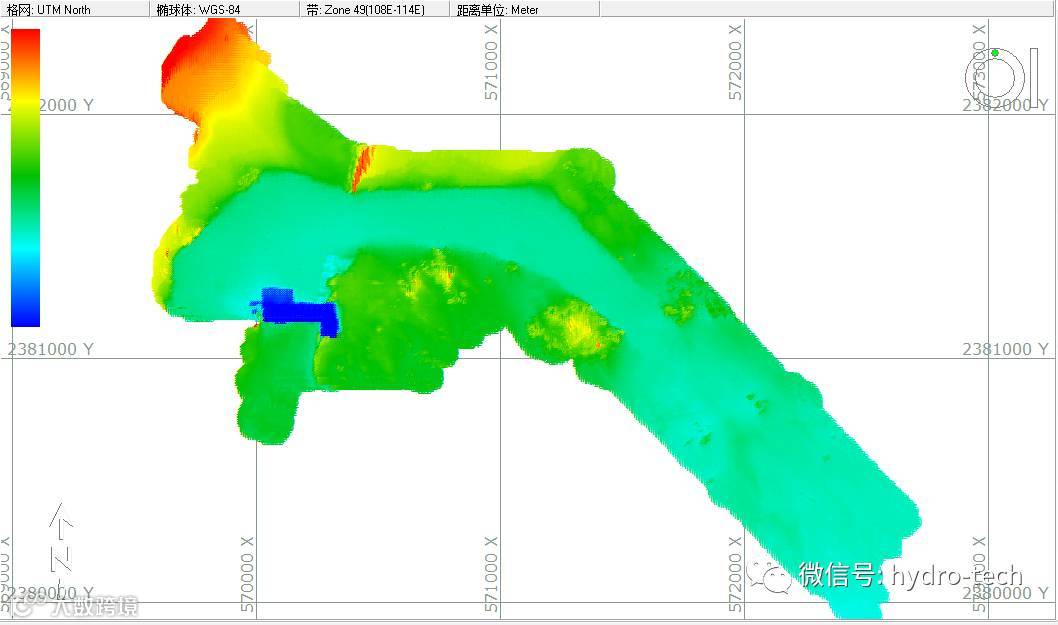

海卓MS400测量整体水深图
2、高清晰局部三维点云
除了整体水深数据外，采用三维点云形式展示局部细节，更能体现高性能多波束测深系统海卓MS400的测量精细程度。下图是沉箱前期开挖区域的局部点云图，数据清晰的反映了开挖区域的形状、结构，完美的展现了水下工程的细节。

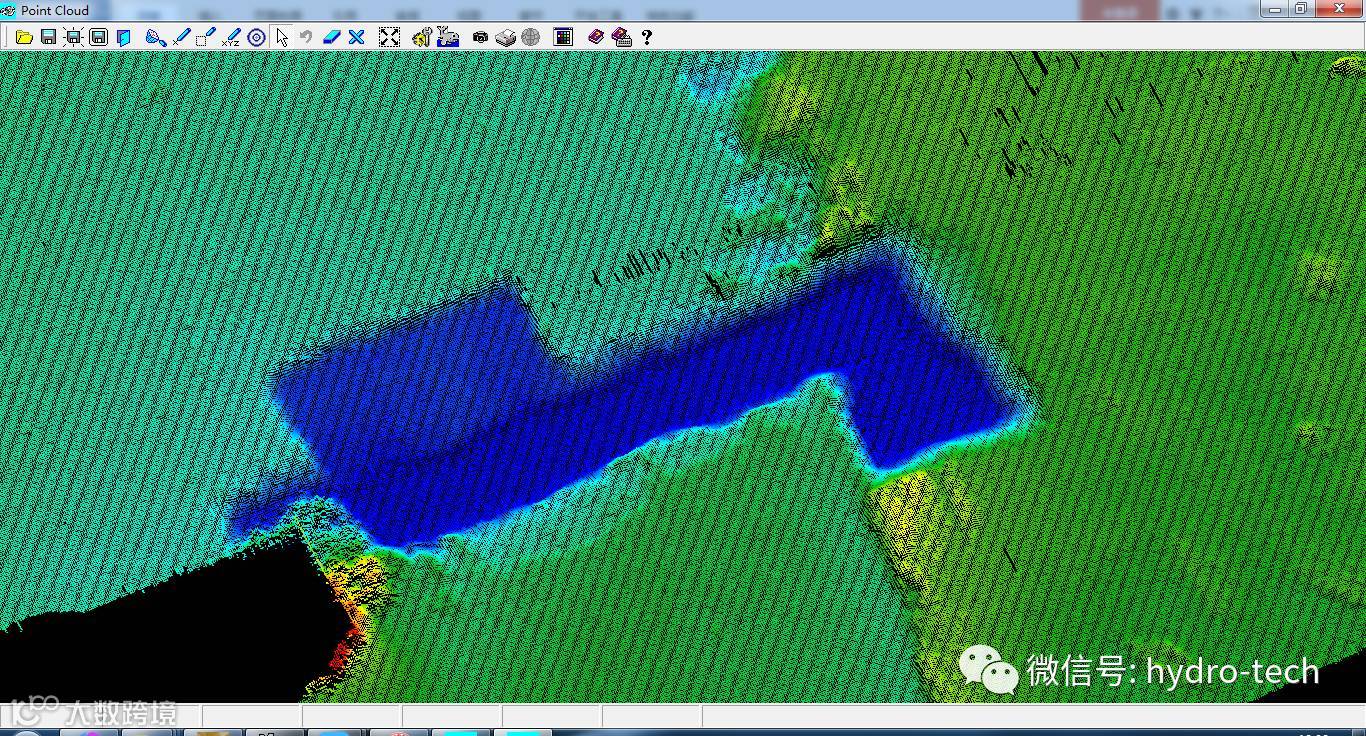

沉箱开挖区局部三维点云图
下图是另外一处细节，航道及周边礁石的三维点云图。平坦的航道和错落的礁石同时出现，充分考验了海卓MS400对复杂地形的适应能力。

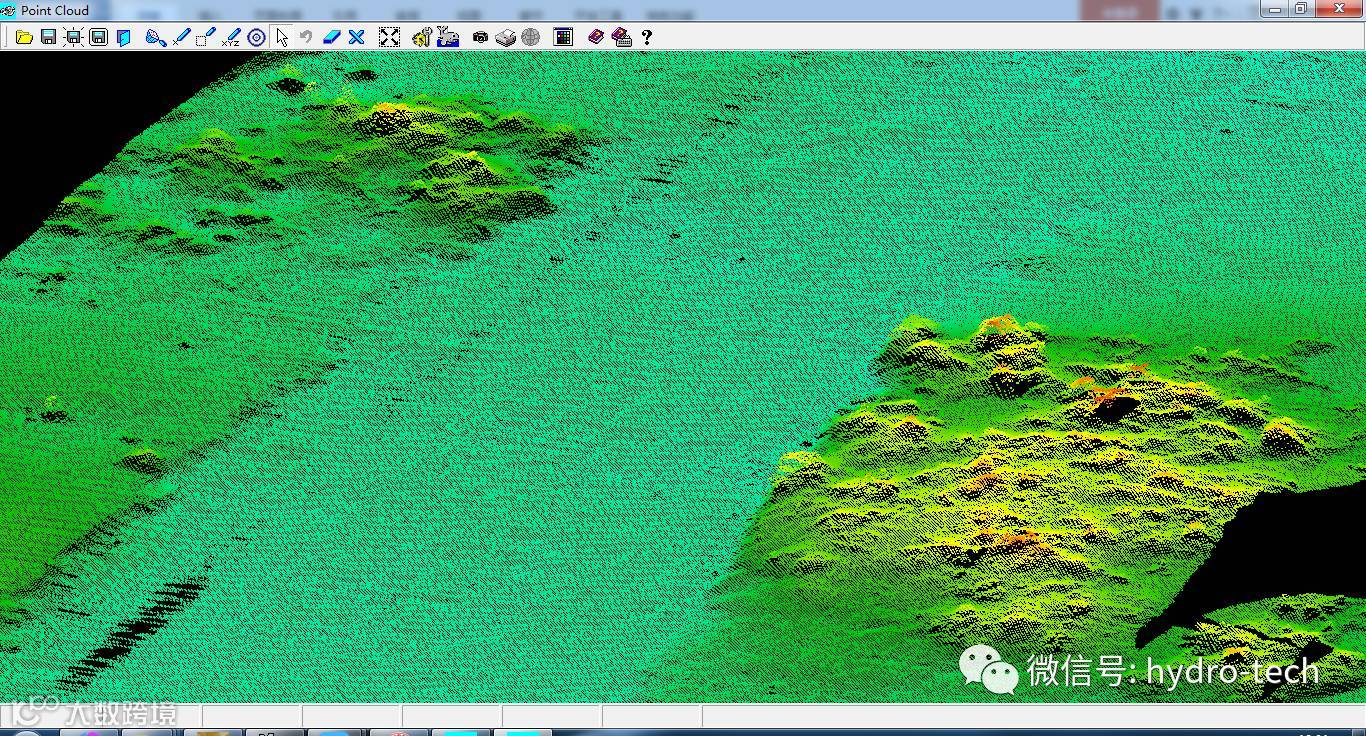

航道及周边礁石的局部三维点云图
四、用户的满意，海卓的追求
本次港池与航道的测量，通过前期客户使用进口设备测量的数据进行对比，水深符合地形变化趋势。此次测量还发现了测区内存在的全部浅点，例如在航道口门及航道两边底边线附近，最浅点位于航道拐弯处北，浅于设计标高将近2m；航道中间有部分浅点，浅于设计标高约0.1m至0.2m。
由于海上测量工作要求高、难度大，测量单位尤其关注仪器的稳定性、精度与易用性。通过这次的测量，用户单位认为海卓MS400及配套设备完全满足他们的日常作业要求，更为难能可贵的是国内公司的反应速度和海卓MS400的便捷性得到了充分的体现，可以在两天的时间内就抵达作业现场并完成全部测量，这是国外设备完全无法达到的。
