典型案例 | 海卓MS8200多波束测深系统——海上风电桩基检测应用

勘测区域调查及难度评估：

■  1、流速大

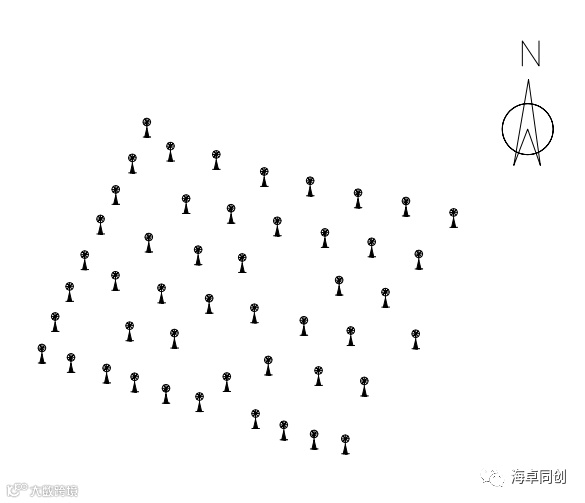

风场位于灌河入海口北岸,由于该处有新沂河,灌河,五灌河交汇行洪入海,流态比较复杂，流速大，海水含沙量较高。

 ■ 2、涌浪高

海床受河流及海流冲积影响，呈东北至西南的“葫芦形”，因而涌浪环境复杂。且测量船只为中小型船舶，抗风浪能力弱，摇摆幅度大。

■ 3、水不深

除了靠东北的两排水域较深外，其它区域水域低潮位水深3-6米，甚至更浅。

■ 4、经验少

由于桩基测量非传统全覆盖测量，只需要以桩基为圆心直径100范围内的数据。如何综合流速、流向、风向、水深等多种因素确定测量方案，及确保数据质量和测量过程的安全，又能提高测量效率是个全新课题。

本次风机桩基勘测是在黄海海域，当地水质较为浑浊，海面涌浪在0.4米左右，采用如下方案：

 ■  产品组合方案：

（1）MS8200多波束测深采用的是200kHz声波频率，且具有浑水测量功能。

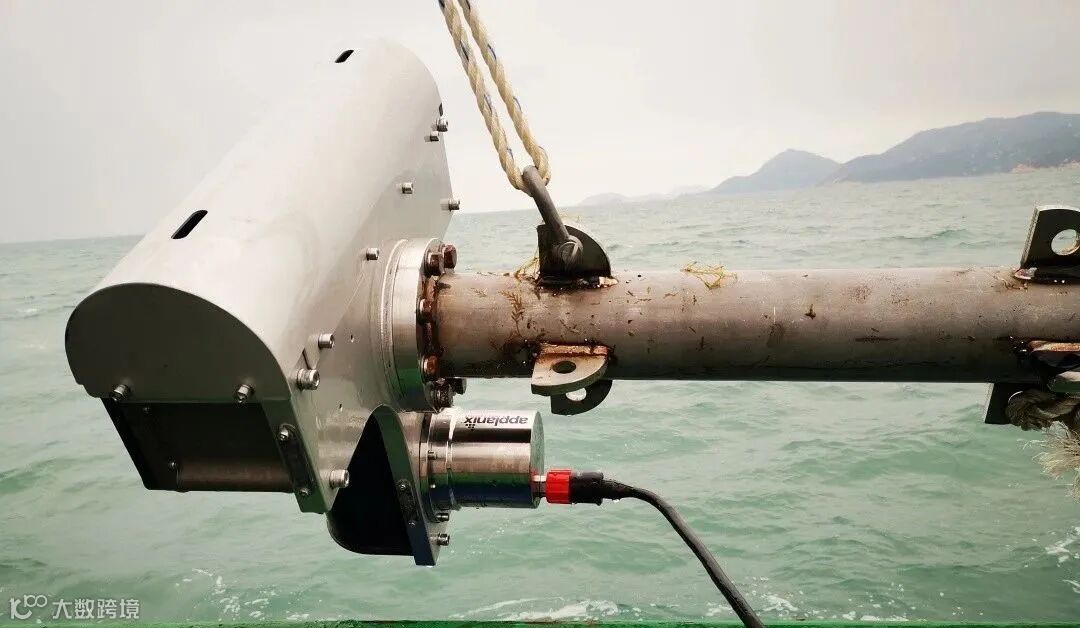

（2）搭配海卓POS-S25姿态仪。该产品深度融合了加拿大Applanix公司的组合航姿测量相关技术，采用TrueHeave处理算法，升沉精度精确可靠最高可达2cm ; 支持Fugro Marinestar™ GPS和GNSS服务，可确保在任意位置都能实时获取优于分米级的定位精度。因而更适合此风场复杂的测量环境。

 ■  测量实施方案

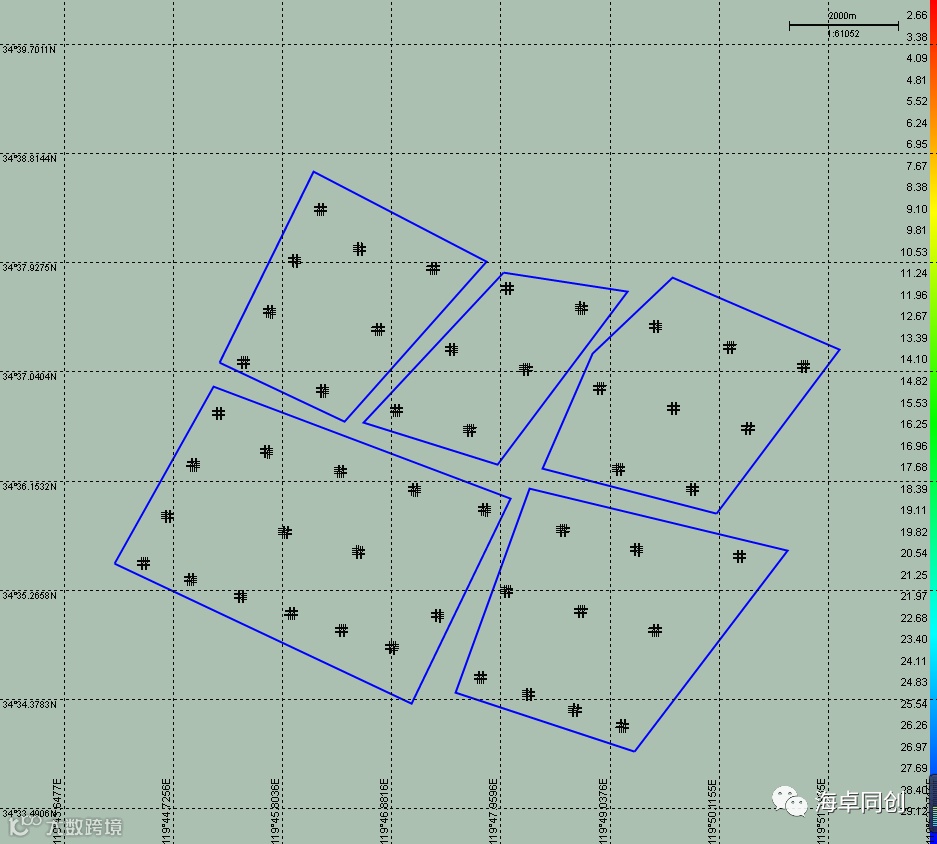

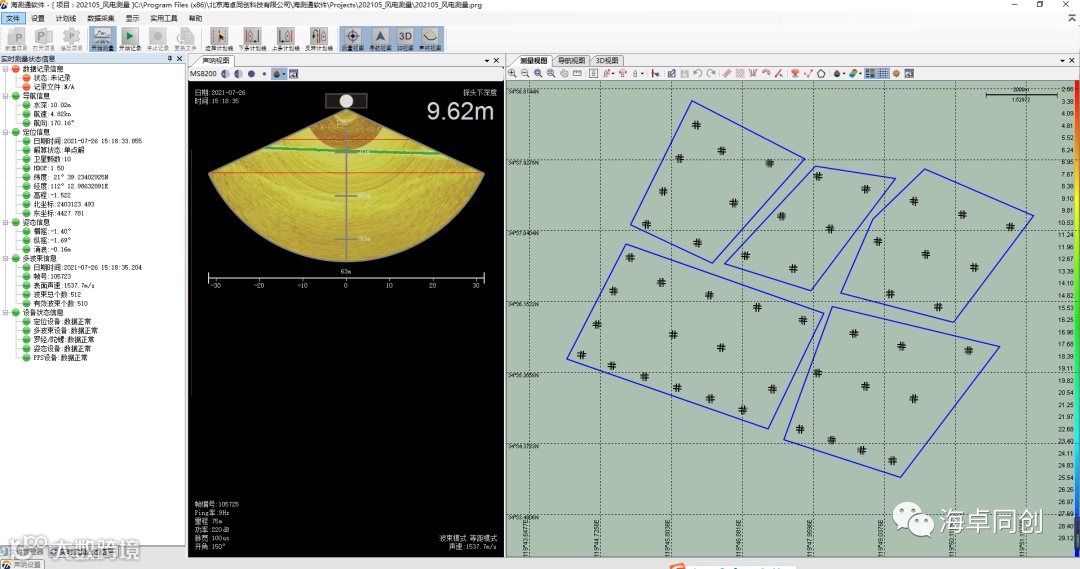

根据测量区的水深分布、声速变化的调查情况等，把测量区域不均匀分成五个部分，并且在进行区域测量前、测量中、测量后分别进行声速剖面数据的采集，区域划分及测线布设。

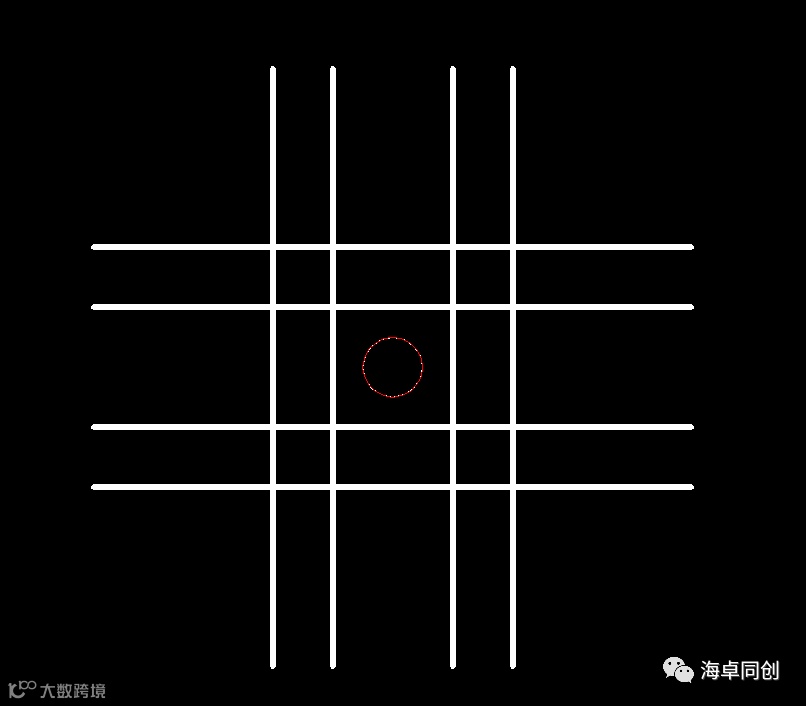

（1）根据每台风机的水深情况在风机四个方位上进行测线布设，如下图2-1所示：

外业测量结束后，首先整理多波束数据、声速剖面数据、潮位数据，然后对多波束进行内业处理输出成果数据，完成此次风电桩基勘测任务。

 ■  桩基测量成果分析：

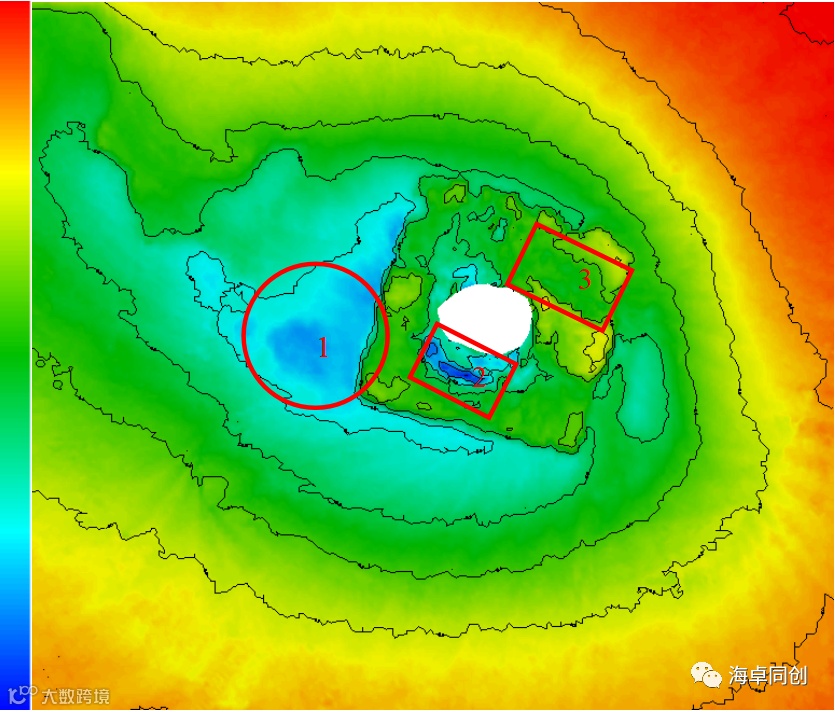

（1）桩基损坏及冲刷范围分析，通过下面的冲刷模型，可以看到桩基周围存在冲刷，且桩基表面存在磨损现象，如图3-1所示：

①受流速流向的影响，冲刷坑在基桩西侧和南侧较为明显，图3-1中的圈1是冲坑较为严重的地方，南北长29m，东西宽16.5m，进行不规则面积计算得出该冲刷坑602㎡，冲坑比桩基表面深0.8m，随着使用年限的增加，冲刷会越来越明显，是较为严重的安全隐患，图3-2所示为冲坑局部分布图：

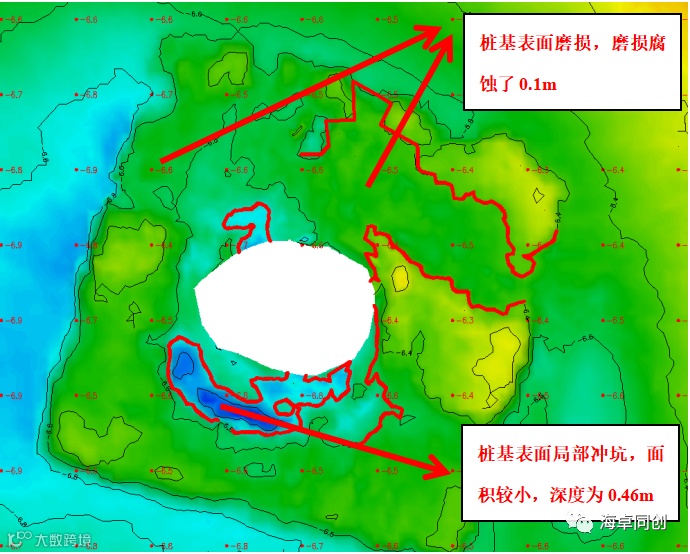

②桩基表面也有不同程度的磨损变化，图3-1中的框1、框2是桩基表面的磨损状况的建模分析，桩基表面的测深最浅值为6.4m，大部分区域测深值为6.5m，局部地区测深值达到6.8m，通过模型与测深数据的结合展现，可以判断桩基表面有较大面积的冲刷磨蚀，磨蚀高度达到0.1m，局部地方的冲蚀接近半米。

（2）通过与2020年7月份的测量数据进行对比，也能更好的反映出桩基水下地形的变化情况；

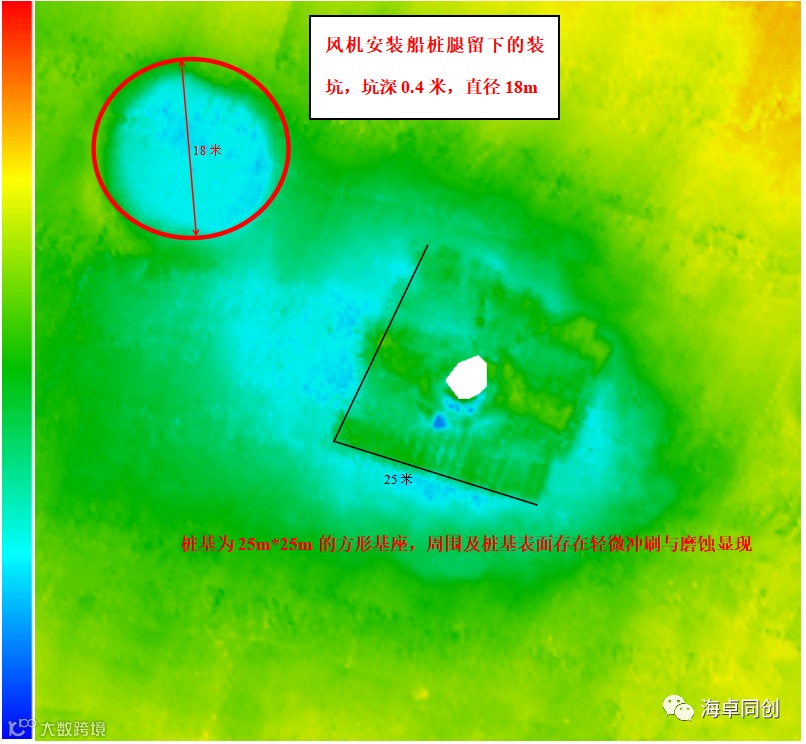

①下图为2020年7月份多波束测量，通过建模后的图像，与2021年5月份比较可以明显看出，在桩基西北方30米处存在一个安装船桩腿留下的冲淤坑，在我们此次测量中已经可以观察到被水流冲淤填平了。

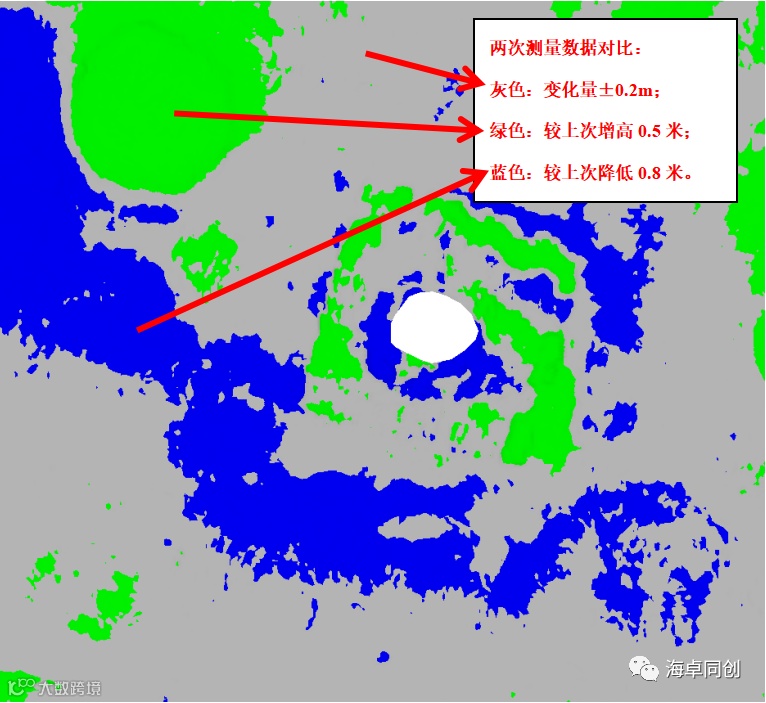

②通过对两次数据的叠加计算，我们可以得到间隔10月的桩基水下地形的冲淤变化量。通过观察下图可以判断出：

1）灰色部分是差值在±0.2m以内的冲淤变化；

2）绿色部分较去年升高了0.5m；

3）蓝色部分较去年降低了0.8m。

经过实测以及数据分析结果的验证，针对海上风电桩基冲刷检测工程，MS8200与POS-S25的组合具有独特的优势：

1）数据质量高。海卓MS8200多波束测深系统中“良好的信号跟踪性能”和“独特的浑水算法”，配上海卓POS-S25稳定独特的性能，能够有效的解决该区域浪涌高、流速大带来的各种复杂问题，具备了整体方案要求的微地形扫描能力，把桩基基础的细微变化精细准确的表现了出来。

2）展现成果直观丰富。成熟的应用模型，使用起来简单方便；历史结果的叠加对比，可以准确直观的展现桩基破损变化的尺寸、分布范围、坑体的体积以及对比变化量等信息。

我们坚信，随着海卓MS8200多波束测深系统与POS-S25组合的不断升级和完善，将会为我国海上风电事业做出更多的贡献。
