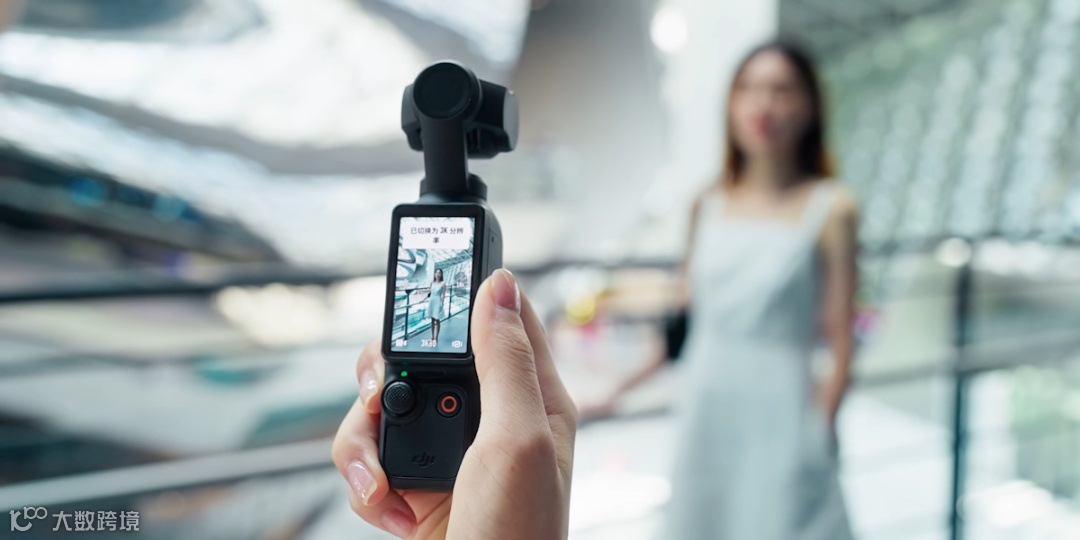

在短视频创作、旅行记录、运动跟拍日益普及的今天，手持云台相机已成为许多人记录生活、表达创意的重要工具。数据显示，2023年市场规模已达364.7亿元，2027年有望突破592亿元。在这一快速增长且竞争日趋激烈的赛道中，用户对拍摄“更稳、更清、体验更佳”的需求不断提升。
数模龙头艾为电子凭借在移动影像与音频领域的长期积累，提供从核心性能到交互体验的全链路解决方案，覆盖防抖、音频，电源、交互、数据传输五大核心环节，形成“硬件芯片+软件算法”的一体化支撑体系。

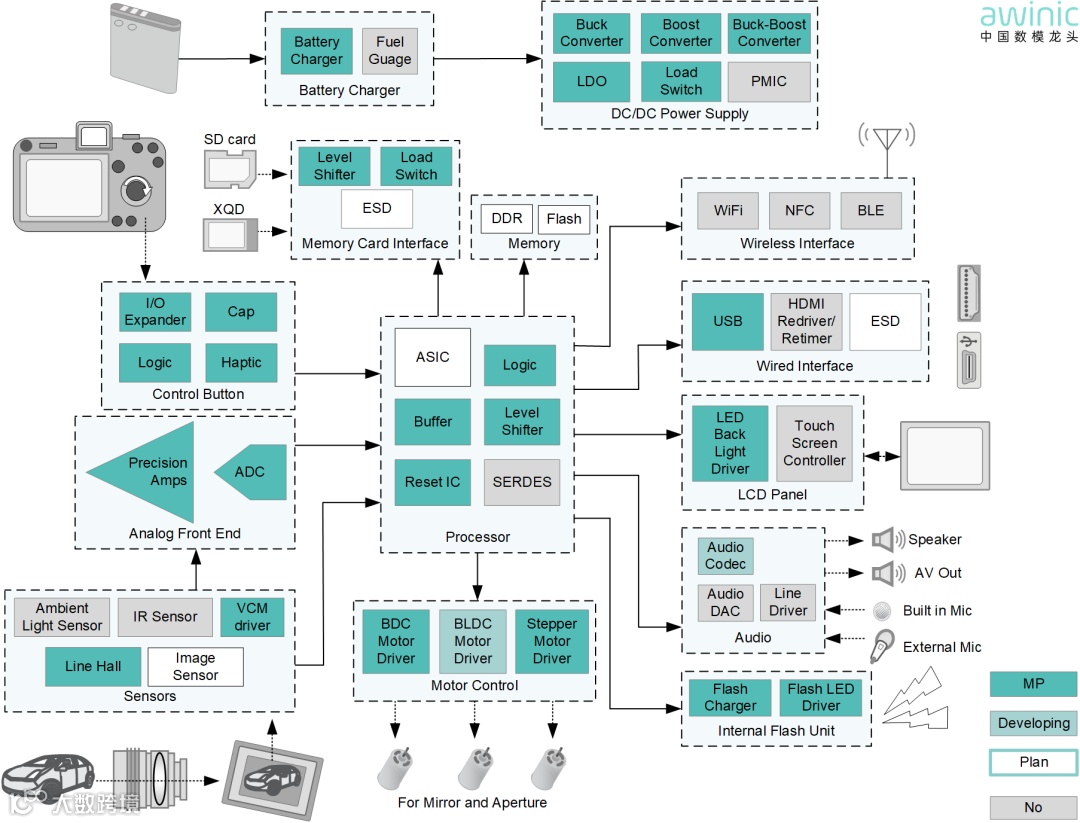

图2 手持云台相机艾为方案框图
防抖方案是手持云台相机的最关键核心指标，艾为集成式OIS驱动芯片搭载全自主研发的“经抖云”OIS光学防抖算法，能够实现“稳、准、快”的防抖对焦效果。ASUS ROG9的六轴防手震Hybrid云台4.0及影石Insta360 Ace Pro2等旗舰机型均搭载该方案。
艾为“经抖云”OIS光学防抖算法通过实时监控陀螺仪数据，测量设备的角速度和加速度，精准地将设备发生抖动的角度计算出来，并实时进行自适应调控，使马达的补偿动作更快速、更平稳。而与之搭配的马达控制算法，完成基于霍尔传感器的闭环控制系统，二者珠联璧合、相辅相成、缺一不可，最终呈现给用户的是稳定、顺畅的拍照体验，甚至让人感受不到他的存在。
以下是艾为OIS控制系统方案框图：
图3 OIS控制系统方案框图

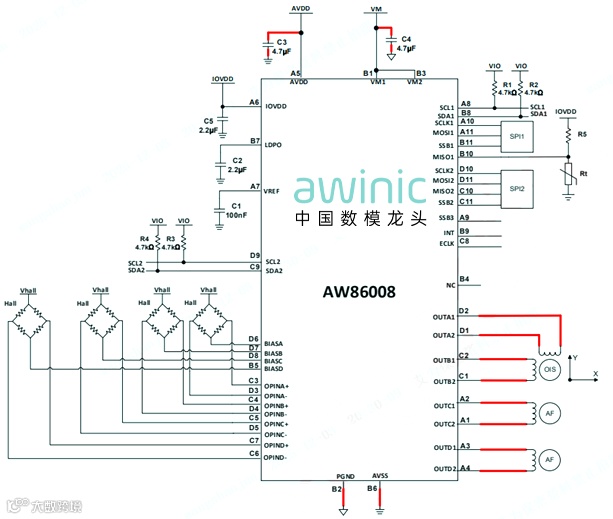

图4 AW86008框图
32bit MCU ARM STAR，96MHz
128KB Flash, 80KB SRAM, 8KB ROM
SPI/I3C/I2C/UART
4 CHL output, 12bit DAC
4CHL 12/14/16 bit ADC input
线性电流和PWM驱动方式
支持VCM OIS+CLAF/VA，或双 VCM OIS
同时支持 Hall & TMR 反馈
Package: FOWLP 4.4*1.7*0.3mm-44B
在音频交互上，艾为构建了“高清音质+精准保护”的解决方案。88166FCR是艾为自主研发的新一代高性能、高效率智能高压数字功放，支持数字I²S/TDM接口，引入新一代IV反馈、Smart Boost、噪声控制、低功耗处理等技术，内置全新一代艾为飞天DSP™，搭载awinicSKTune®神仙算法，给手持云台相机的客户带来“超清晰&大音量”的声学体验。

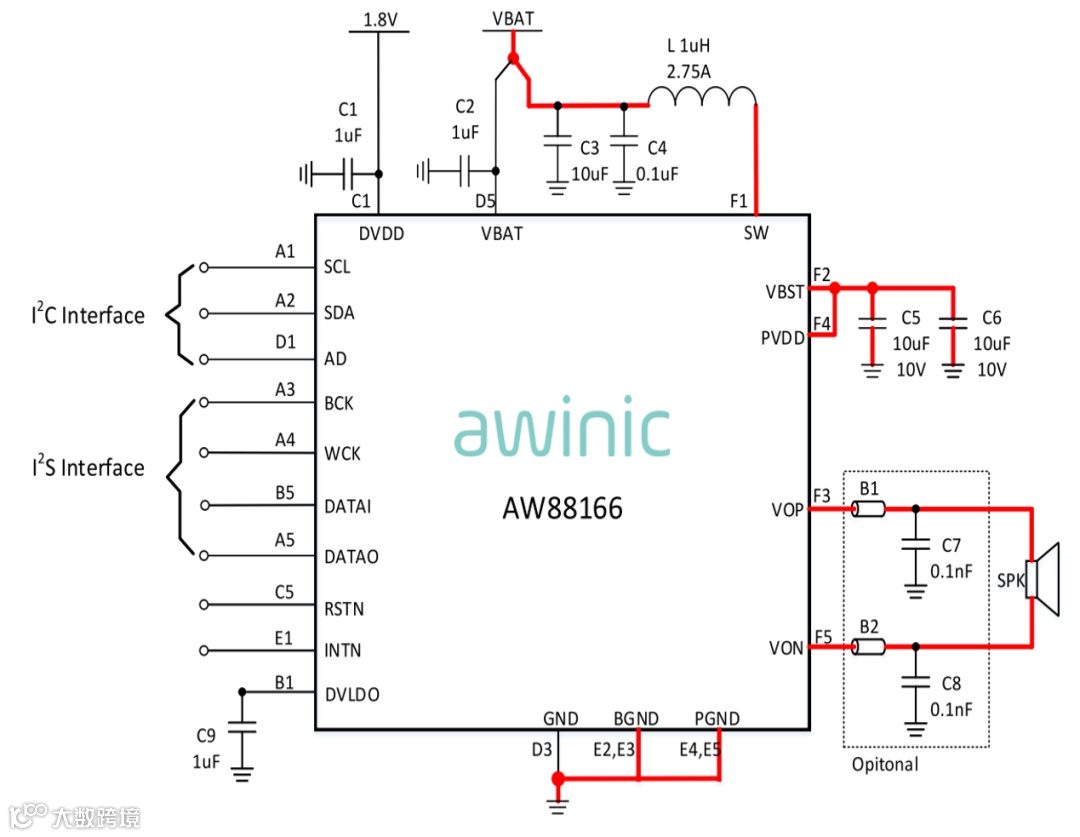

图5 AW88166典型框图
短路保护，过温保护，欠压保护，过压保护
2.0mmX2.5mmX0.55mm-22L封装
除了常规的LDO，DCDC等产品外，艾为还提供了全面的端口类芯片方案。欧洲理事会批准自2024年起各类在欧盟范围内销售的手机、平板、数码相机等电子设备必须统一使用Type-C充电接口，根据Type-C规范，采用Type-C充电接口的电子设备需搭载Type-C CC通道逻辑芯片以实现USB端口的连接状态检测、线缆方向确认以及检测到的设备角色确认的功能。Type-C CC逻辑芯片当前主要包含CC Logic和PD Phy两类产品。PD的全名叫做Power Delivery，是USB-IF协会借Type-C接口的普及而实现充电协议大一统而提出的充电规范。理想情况下，只要设备(笔记本、平板、手机不限)支持PD，都可以通过一根Type-C线与PD充电器来实现快速充电。
图6 AW35615典型框图
支持 USB PD 3.1 28V EPR
更优秀的眼图
CC引脚最高耐压值：28V
取消VCONN引脚
支持1.2V 1.8V I²C
支持死电池模式 ，未通电时作为SNK
内置专利保护的LPD硬件算法
支持VBUS检测与放电控制功能，可以避免VBUS电腐蚀老化损耗
支持Wake低功耗检测模式
04 艾为线性hall驱动
手持云台相机也会使用线性hall器件，辅助相机定位控制，艾为也有丰富的线性hall规格，具体如下：

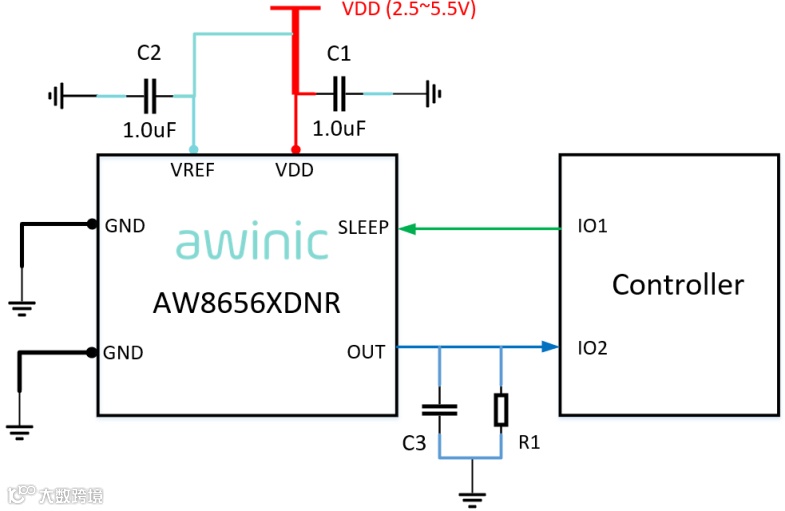

图7 AW8656XDNR典型框图
产品特性：
2.5V至5.5V 输入工作电压
Sleep Mode Current <1μA
输出静态工作点VQ=(VREF/2)
Sensitivity Selection：
AW86560DNR: 1.25mV/G
AW86561DNR: 2.50mV/G
AW86562DNR: 5.00mV/G
AW86563DNR: 10.0mV/G
AW86565STR: 5.00mV/G
输出线性度 <±1.3%
支持温度-40℃~125℃
Package: DFN2*3*0.75-6L；TSOT23-3
针对运动场景的操作痛点，艾为高压Haptic方案能够为云台相机设备提供定制化振动反馈，1毫秒的响应速度让用户精准确认触摸操作，彻底解决户外操作模糊的问题，同时结合自研的awinic TikTap®算法，能够为用户带来细腻、精准的触感交互体验。

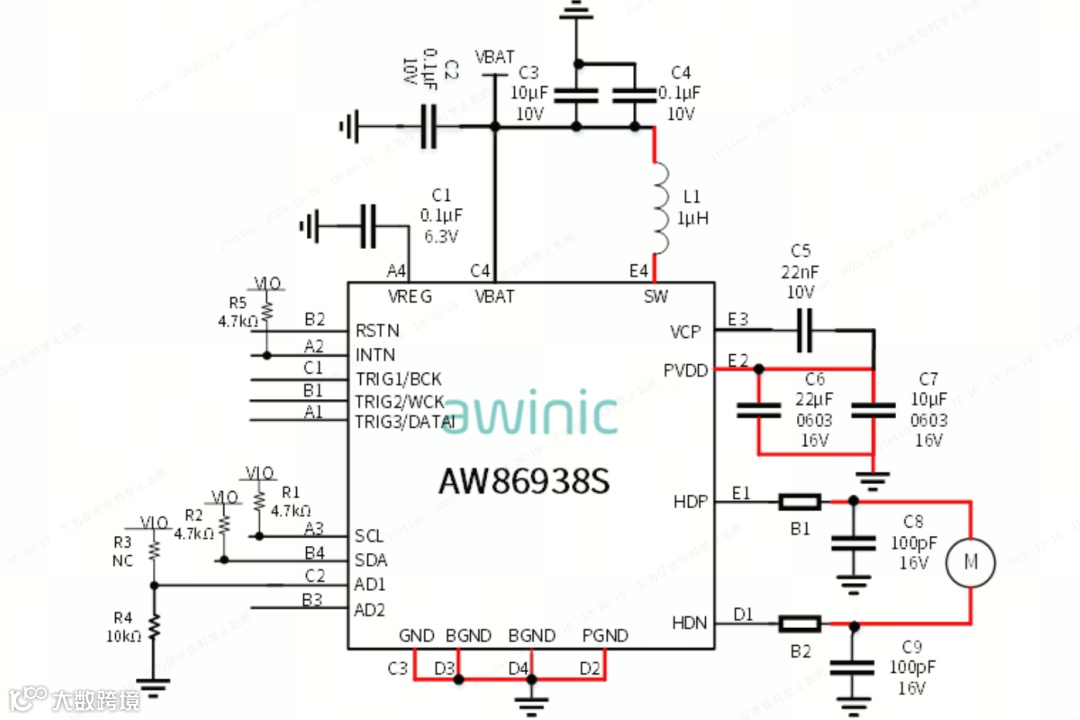

图8 AW86938S典型框图
2.3~5.5V 宽电压输入
2.0V 低 UVLO
支持多级电池保护
支持 LCC3.0 功能
支持 AAE2.0
Low power mode
支持 I2S/TDM 接口
支持 ACH & AGH
支持马达快启快停算法
马达内阻检测
Smart Loop 功能 for 小尺寸马达应用
1ms 超快响应时间
LCC 精度：±1Hz
8.8Vout@VBAT=4.2V,8Ω Loading
Standby current：4.5μA
UVP OCP OTP 功能
数模龙头艾为电子为手持云台相机、运动相机等产品提供全链路解决方案，以“硬件+算法”为核心，全方位助力厂商提升产品竞争力，共同推动移动影像技术迈向新高度，让每一个人都能轻松记录美好瞬间。
