导读：英版航海出版物 解读 英版航海出版物的英文全称是ADMIRALTY Nau



英版航海出版物 解读


英版航海出版物的英文全称是ADMIRALTY Nautical Publications。因其数据准确性和卓越性而受到全球海员的国际认可。也是国际海事组织强制要求远洋船舶配备的图书资料。帮助航海人员深入了解海洋环境，达到安全航行的目的。

如今，航海出版物主要分纸质版和电子版。 纸质出版物是传统的书籍，通过周版《航海通告》更新数据；电子版的有两个软件E-NP和ADP，可通过联网或者邮件数据包更新。

下面我对出版物的内容、配备要求、更新等方面简单介绍一下。



第一部分  纸质版






一、英版标准航用海图  ADMIRALTY STANDARD NAUTICAL CHARTS (SNCS)


现使用的英版海图超过3500张，是世界上最受信赖和广泛使用的官方纸质海图。 可以显示航海所需要的海洋水域及沿岸地物的各种信息。它不同于文字描述，而是精确直观的在平面海图上传递三维信息，如岸形、岛屿、礁石、助航标志、水深点、危险物等，尤其是水域部分的资料详尽精密，图式明确清晰。对航海工作者来说，是一件不可缺少的工具。 可以帮助船舶驾驶人员制定航行计划，航行中进行航迹推算、定位、导航和避险等。同时驾驶人员也需要熟悉海图图式，正确使用海图和保管海图。

海图详细信息可在NP131（英版航海出版物总目录）中查询。

根据UKHO（英国水道测量局）发布消息，纸质海图将于2026年退出市场，这意味着接下来电子产品将成为主导。







二、英版《航路指南》  ADMIRALTY Sailing Directions (Pilots)


英版《航路指南》覆盖全球航行的水域，包括世界主要的航运航线和商业港口。全球共划分为76卷，以实现购买的灵活性。

《航路指南》每卷都提供了全面的信息，包括：航行危险物、浮标系统、引航规定、法规、各国的一般介绍、港口设施、季节性海流、冰山和气候条件等信息。对航区的航路、码头、泊位、潮流、进港等通航环境介绍得更为详尽。这些信息与英版海图一起使用时，有助于提高航海者对航行环境的了解，帮助驾驶员制定航行计划，保障各类海上船舶的安全航行。

更新信息在周版《航海通告》第四部分。

76卷出版物书号：NP1-NP72。 其中第16、17、29、55卷没有，第7卷分NP7 / NP7A，第32卷分NP32A / NP32B，第42卷分NP42A / NP42B/NP42C，第57卷分NP57A / NP57B，第58卷分NP58A / NP58B，第66卷分NP66A / NP66B，第69卷分NP69 / NP69A




《航路指南》的配备要求是，船舶航线经过的区域，必须要全部配备该卷图书。全球覆盖图如下。
（其中，“基尔运河”信息在NP55；“直布罗陀海峡”信息在NP67；“苏伊士运河”信息在NP64；“巴拿马运河”信息在NP7A）。




三、英版《灯标雾号表》 ADMIRALTY List of Lights and Fog Signals



覆盖全球航行区域的所有固定灯标、雾号和漂浮的标志。内容包括灯光和雾号的特性描述；有助于计算灯光的地理位置和发光范围的数据；列出的所有灯标的详细信息，包括国际编号、名称、地理位置、特性、强度、海拔（米）、范围（海里）和结构说明等。

更新信息在周版《航海通告》第五部分。

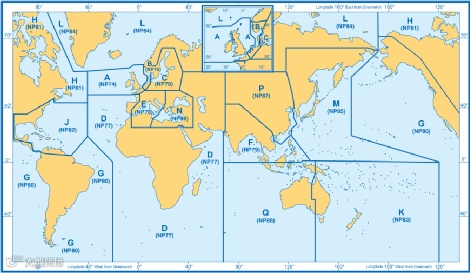

《灯标雾号表》共15卷，NP74-NP88。配备要求是，船舶航线经过的区域，必须要全部配备该卷图书。全球覆盖图如下。


四、英版《潮汐表》 ADMIRALTY Tide Tables


本出版物覆盖全球航行区域的潮汐信息。包括英国和爱尔兰、欧洲、印度洋、南海和太平洋的500个标准港口和5700个二级港口。

每卷潮汐表包括：标准港口的每日高潮和低潮时间、高度；二级港口的时间和高度差以及所有港口潮汐的调和常数；气象条件对潮汐影响的预测方法和信息等。

共9卷出版物，每年出新版。

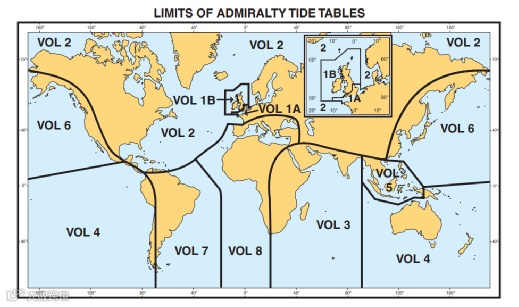

配备要求是，船舶航线经过的区域，必须要全部配备该卷图书。全球覆盖图如下。



五、英版《无线电信号表》 ADMIRALTY List of Radio Signals


帮助驾驶人员正确的通信，并在整个航程中遵守所有报告规定。无线电信号表提供有关海上无线电通信所有方面的信息。为了清晰和方便，本系列出版物分为六卷，内容从海事电台列表到全球海事安全信息服务。

更新信息在周版《航海通告》第六部分。


Volume 1     Maritime Radio Stations
第一卷   海岸无线电台
共分两个出版物，分别为NP281（1）& NP281（2）
具体内容包括：
› Global Maritime Communications  全球海事通信
› Satellite Communication Services   国际海事卫星通信服务
› Coastguard Communications    海岸警卫队通信
› Maritime Tele-medical Assistance Service (TMAS)     海上远程医疗援助服务
› Radio Quarantine and Pollution reports    无线电检疫和防污染报告
› Maritime Security Threats Contact Table   海事安全威胁（防海盗）联络表

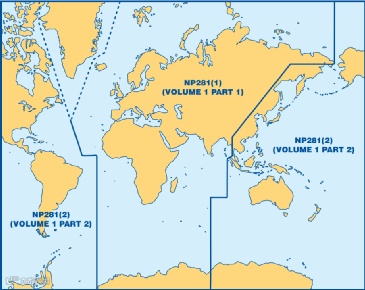

配备要求是，船舶航线经过的区域，必须要全部配备该卷图书。全球覆盖图如下，其中虚线部分是两本出版物都覆盖的区域。


Volume 2    Radio Aids to Navigation, Differential GPS (DGPS), Legal Time, Radio Time Signals and Electronic Position Fixing System
第2卷    无线电助航设备、差分GPS（DGPS）、法定时间、无线电时间授时和电子定位系统
共分两个出版物，分别为NP282（1）& NP282（2）
具体内容包括：
› Listing of VHF Radio Direction-Finding Stations     VHF无线电测向站列表
› Worldwide Listing of Radar Beacons (Racons and Ramarks)      雷达信标（雷达应答器和雷达指向标）
› Worldwide listing of known operational Automatic Identification System (AIS)      船舶自动识别系统
› Aids to Navigation (AtoN)     助航设备
› Radio beacons transmitting DGPS corrections    差分GPS信标
› International Standard and Daylight Saving Times and Dates    国际标准时和夏令时及日期
› International Radio Time Signal Broadcast details     无线电授时广播
› Electronic Position Fixing System     电子定位系统

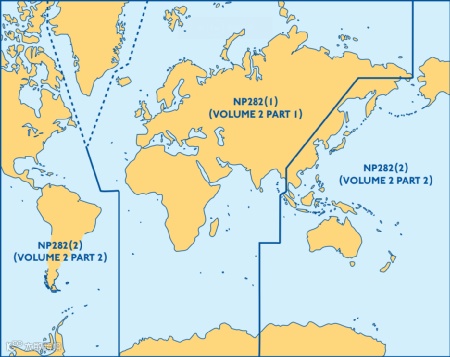

配备要求是，船舶航线经过的区域，必须要全部配备该卷图书。全球覆盖图如下，其中虚线部分是两本出版物都覆盖的区域。


Volume 3   Maritime Safety Information Services
第三卷    海上安全信息服务
共分两个出版物，分别为NP283（1）& NP283（2）
具体内容包括：
› Maritime Weather Services     无线电气象服务
› Maritime Safety Information broadcasts   海上安全信息广播
› Detailed Worldwide NAVTEX and EGC services    详细的全球航行警告和增强型群呼广播信息
› Firing practice, military exercise and space launch areas-warning and contact details   军事演习相关信息
› Radio-Facsimile Stations, frequencies and weather map areas    无线电传真机站等信息

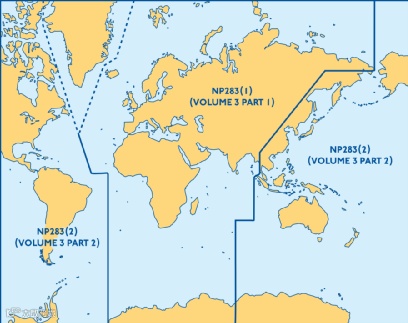

配备要求是，船舶航线经过的区域，必须要全部配备该卷图书。全球覆盖图如下，其中虚线部分是两本出版物都覆盖的区域。


Volume 4     Meteorological Observation Stations
第四卷    气象观测站
共一个出版物，为NP284
具体内容包括：
全球所有观测站列表
配备要求是，需配备该卷图书。

Volume 5    Global Maritime Distress and Safety System (GMDSS)
第五卷    全球海上遇险和安全系统
共一个出版物，为NP285
具体内容包括：
› Worldwide communication requirements for distress, search and rescue    对全球遇险，搜救通信的要求
› The premier SOLAS compliant guide for GMDSS published in English   SOLAS对GMDSS的相关规定
› Extracts from SOLAS and ITU Regulations    SOLAS和ITU的法规摘录
› Distress and SAR (incorporating MRCC and MRSC contacts)  遇险和搜救（包括海上搜救协调中心和海上搜救分中心的联系细节）
› Worldwide NAVTEX, EGC services and Maritime Safety Information overview  全球NAVTEX，EGC和MSI总览
› Colour diagrams depicting worldwide operational DSC ranges, NAVTEX and SAR areas  全球的DSC，NAVTEX和SAR区域范围彩图
›Worldwide NAVAREA and National Coordinator contact details   全球航行区域和各国协调处联系细节
配备要求是，需配备该卷图书。

Volume 6   Pilot Services, Vessel Traffic Services and Port Operations
第六卷  引航服务，VTS服务和港口操作
共八个出版物，分别是NP286（1）- NP286（8）
具体内容包括：
› Detailed Pilot information, contact details and procedures  详细的引航信息，联系细节和程序
› Vessel Traffic Service information, contact details and procedures  交管信息，联系细节和程序
› National and International Ship Reporting Systems    船舶报告系统信息
› Port information, contact details and procedures     港口信息，联系细节和程序
› Over 300 color diagrams depicting Vessel Traffic Services, pilotage and port operations  超过300多张彩图描述VTS，引航和港口操作信息

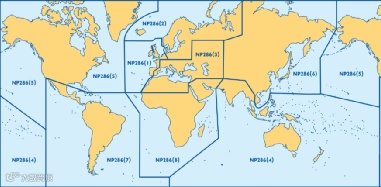

配备要求是，船舶航线经过的区域，必须要全部配备该卷图书。全球覆盖图如下。


六、英版参考出版物  ADMIRALTY Reference Publications


①. NP100 - The Mariner's Handbook    《海员手册》
《海员手册》是一份备受重视的出版物，被许多领先的海事培训学院和相关海事组织用作“核心”文本。
信息包括海图及其使用、航行信息交流、海洋环境、航行限制、海洋防污染和各类法规。帮助航海者提高对航海环境的理解。本书以简单的布局，帮助用户快速查找到基本信息，个别部分提供图像更容易理解复杂问题。
配备要求是，强制配备。

②. NP133A - Paper Chart Maintenance Record    纸质海图维护记录
方便维护和查找英版海图的改正记录，以及对《航海通告》、新海图和新版海图的记录，以供外部检查，同时也方便海图管理。

③. NP133C - ADMIRALTY ENC and ECDIS Maintenance Record   英版ENC海图和电子海图维护记录
该记录是一个快速查阅文件夹，旨在简化纸质记录的管理，可以清楚地向检查官展示ENC是最新状态。内容包括ENC更新状态、AIO状态、撤回的ENC、README文件和一般维护，以及如何优化可用模板的说明。
配备要求是，电子海图的船舶强制配备。

④.NP136 Ocean Passages for the World  世界大洋航路
共分两个出版物，分别是NP136（1）和 NP136（2）
本出版物涵盖了世界各个海洋信息，详细介绍了天气、气候、风、海流、涌浪、季节性因素、冰山情况，以及主要港口之间距离、大多数世界主要远洋推荐航路的信息，覆盖世界上最繁忙和新兴的贸易航线，帮助驾驶人员和岸上工作人员进行路线规划。




配备要求是，船舶航线经过的区域，必须要齐全配备该卷图书。全球覆盖图如下

⑤. NP231 Guide to the Practical Use of ENCS   ENCs使用指南
该出版物是一份详细的参考指南，可以帮助驾驶员、培训人员以及安全管理的人员全面了解ENC的使用。内容包括ENC介绍、ECDIS显示设置以及如何设置这些信息。
配备要求是，电子海图的船舶强制配备。

⑥. NP232 Guide to ECDIS Implementation, Policy and Procedures   ECDIS的实施、政策和程序指南
本出版物内容包括ECDIS政策和程序指南，可以指导船队高效使用ECDIS，提供明确信息，帮助船队管理人员确保ECDIS的符合各公约、规定要求。
配备要求是，电子海图的船舶强制配备。

⑦. NP294 How to Keep Your ADMIRALTY Products Up-to-Date   如何保持英版出版物处于最新状态
本书对英版海图和出版物（无论是纸质还是数字）的有效更新进行了明确指导。
配备要求是，所有船舶需要配备。

⑧.NP350(1-3)  Distance Tables  距离表
共分三个出版物，按地区细分，列出了港口之间的最短距离。该出版物还包括图表和文本，以及不同出版物中的港口距离。

⑨.NP735 IALA Maritime Buoyage System   海上浮标系统
提供有关浮标系统的信息，帮助驾驶人员准确定位并避免危险区域。该出版物还包括其他五种标志说明：方位标志、侧面标志、孤立危险物标志、安全水域标志和特殊标志。
配备要求是，所有船舶需要配备。

⑩. NP5011 Symbols and Abbreviations used on Paper Charts
国际水文组织（IHO）官方指导手册
提供有关全球纸质海图上使用的符号和缩写的详细信息。它还载有关于水文学、地形和航海辅助和服务的信息。
配备要求是，纸质海图的船舶强制配备。

⑪. NP5012 Guide to ENC Symbols Used in ECDIS   ENC符号在电子海图中的使用指南
提供ECDIS中显示的ENC符号的传统形式和简化形式的详细描述，确保驾驶台人员掌握安全航行所需的信息。
配备要求是，电子海图的船舶强制配备。

⑫. NP131 Catalogue of ADMIRALTY Charts and Publications   英版海图和出版物总目录
本目录由英国海军水道测量局出版的，该目录书号为NP131，每年出新，更新信息发布在周版《航海通告》第一部分。
主要内容包括：英版海图和图书指定代销商信息；所有海图信息（包括航用海图和专用海图）；所有的航用图书信息；电子产品的简介等。
配备要求是，纸质版海图的船舶需要强制配备。



五、其他专用图


①. Routing Charts  航路设计图

在制定航新计划时，英版的航路设计图是必不可少的。内容包括主要港口之间的路线和距离、洋流、冰山、载重线和风花（分速、风向）等信息，可以直观的了解每个月预期的气象和海洋状况。
每个图号有12张海图，分为1-12月。

海图名及图号
小比例尺海图涵盖世界海洋。
这些海图分别为：北大西洋（5124）、南大西洋（5125）、印度洋（5126）、北太平洋(5127)和南太平洋(5128)。
对于交通密集的区域，可以使用较大比例的海图。
这些海图分别为：马六甲海峡至马绍尔群岛（5141）、墨西哥湾和加勒比海（5142）、地中海和黑海（5146）、阿拉伯海和红海（5147）、孟加拉湾（5148）、中国南海（5149）和东中国东海（5150）。

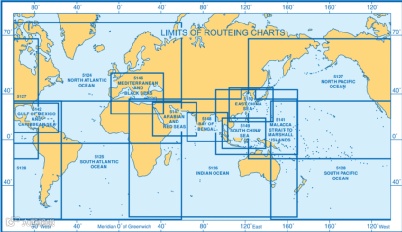

全球覆盖图如下。


②. Port Approach Guides   进港指南海图
该类海图有助于驾驶员制定航行计划，促进船舶与引航员信息交流。方便靠离泊。
主要信息包括：联系方式和港口法规；船舶交通服务 （VTS） 信息；锚地和禁区；潮汐信息；引航、泊位信息和港口服务；主要灯光和物标。


③. Maritime Security Charts  海上保安用图
包含保安的关键信息，以协助驾驶台人员制定通过高风险地区的安全航路。所有信息均由UKHO通过与北约和其他政府组织合作收集，确保每张图表都有最准确、最新的信息。
主要信息包括
› 有关航行安全危险的信息，包括海盗、恐怖主义、战争区、禁区等。这些信息与官方航海图一起使用时，可以帮助确保船舶、船员和货物的安全。
› 一般安全建议，自我保护措施、安全程序和区域联系信息，以及军事或安全部队报告信息
› 此类海图随时提供最新的安全关键导航信息。

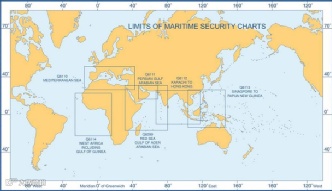

覆盖图如下，图号分别为Q6099、Q6110、Q6111、Q6112、Q6113、Q6114。




第二部分  电子版


电子版出版物与纸质出版物相比优势明显，二副工作量大大减少。

英版出版物提供更高的效率和灵活性，使驾驶人员更快、更准确的更新并更轻松地访问所需要的信息。产品可以单独许可、使用和更新，并且每个许可证可在多台计算机上使用，以满足SOLAS的要求。英版电子出版物每周都会收到更新，并且可以使用互联网下载更新或电子邮件更新，每周保持最新状态。英版电子出版物完全可以代替纸质出版物。


一 、e-NP



①. 简要介绍

e-NP全称是ADMIRALTY e-Nautical Publications。
软件中包含所有76本英版《航路指南》和英版参考图书。
参考图书包括：
e-NP100 The Mariner’s Handbook
e-NP136(1&2) Ocean Passages for the World
e-NP231 Guide to the Practical Use of ENCs
e-NP232 Guide to ECDIS Implementation, Policy and Procedures
e-NP234(A&B) Cumulative list of ADMIRALTY Notice to Mariners
e-NP247(1&2) Annual Summary of ADMIRALTY Notice to Mariners
e-NP294 How to Keep Your ADMIRALTY Products Up-to-Date
e-NP314 Nautical Almanac
e-NP735 IALA Maritime Buoyage Systems
e-NP5011 Symbols and Abbreviations Used on ADMIRALTY charts
e-NP5012 Guide to ENCs Symbols Used in ECDIS

e-Np的覆盖范围同纸质版，可参照上文查看。


②. 软件操作

软件安装
读取光盘里的安装包文件 e-NP_Reader_1.3.exe. （或1.4版本），双击运行，会在桌面生成快捷图标。

软件激活
打开软件显示未激活状态。按提示输入供应商提供的账号密码，选择网络激活或者邮件激活。

导入数据（database）
光盘数据导入：按照步骤Tools---->Load e-NPs---->Next---->Media---->All e-NPs--->Browse---->选择光盘 DVD（这里选择“Publications”上一级文件夹）---->Next---->load； 也可以选择网络更新Tools---->Load e-NPs---->Next---->Internet----> Publications（全选）---->Next---->load。

购买图书
向供应商购买许可（permit），然后更新即可。更新可以导入邮件接受的permit，或者直接联网进行周更新。
周更新

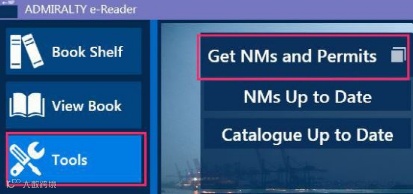

按照步骤Tools---->Get NMs and Permits（如下图）

A. 网络更新：选择Internet---->Request 显示更新成功后 点击Finish。




B. 邮件更新：选择Media---->选择NMs文件或者Catalogue文件的所在位置---->load---->显示更新成功后，点击Finish。
注意：Catalogue文件更新直接导入就可以。 NMs文件需要在U盘里创建“Updates”文件夹，把“UCFC.sig”和“UCFC.xml”2个文件复制到Updates文件夹进去，browse选择到U盘路径（“Updates”上一级文件夹）。如果更新不成功，可将U盘其他内容删除，只保留Updates文件夹再尝试。

③. 调出证书，供检查

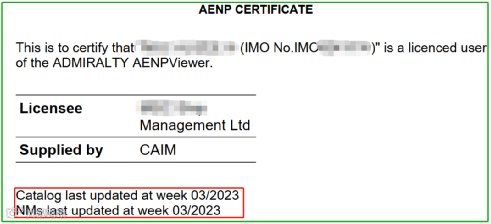

点击Tools---->Certificate---->Generate---->view  也可以下载到电脑中的PDF文件。如下图：



二、ADP

ADP是为电子版的图书资料。包含潮汐表、无线电信号表、灯标表。 目前 ADP 已经被各船级社认可并可以取代纸版图书资料。

①. 软件内容介绍
ADLL-ADMIRALTY Digital List of Lights  电子版灯光雾号表
内容包含所有纸质版《灯光雾号表》信息。

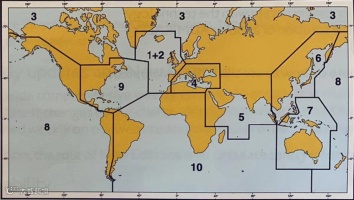

共分9个部分，可单独购买，覆盖区域图如下。
1+2：北欧和波罗的海
3：北极周边水域
4：地中海和黑海
5：红海、波斯湾和印度洋（北部）
6：新加坡到鄂霍次克海和菲律宾（西海岸）
7：澳大利亚、婆罗洲和菲律宾（东海岸）
8：太平洋、新西兰、北美洲（西海岸）和南美洲（西海岸）
9：北美（东海岸）和加勒比海
10：南大西洋和印度洋南部

ADRS - ADMIRALTY Digital List of Lights   电子版《无线电信号表》
内容包含所有纸质版《无线电信号表》信息。分三个软件，介绍如下：

ADRS1,3,4,5 – Radio communications information
包含内容：常规无线电通信；接收和提供天气预报和海上安全信息（MSI）；防污染和检疫报告；海上远程医疗援助服务；遇险或搜救事件的详细程序；GMDSS程序和信息；气象观测站的位置等。

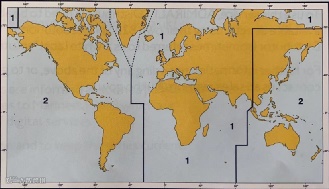

共分2个部，可单独购买。覆盖图如下，其中虚线部分是两本出版物都覆盖的区域。
1：包含欧洲，非洲和亚洲（除远东）
2：包含美洲、远东和大洋洲
ADRS2 – Positional and timekeeping references
有助于计算全球的位置和时间，以帮助确保船只在正确的时间处于正确的位置。
包含内容：雷达信标；VHF无线电测向站；助航设施；差分GPS站；无线电授时台等。
共分2个部分，可单独购买。覆盖图如下，其中虚线部分是两本出版物都覆盖的区域。
1：包含欧洲，非洲和亚洲（除远东）
2：包含美洲、远东和大洋洲

ADRS6 – Pilot services， VTS and port information
包含内容：引航信息；VTS信息；港口信息；以及上述联系细节信息等。
共分9个部分，可单独购买。覆盖图如下。
1+2：英国和北欧
3：北海、波罗的海和德国
4：地中海和黑海
5：红海、波斯湾和印度洋（北部）
6：新加坡到鄂霍次克海和菲律宾（西海岸）
7：澳大利亚、婆罗洲和菲律宾（东海岸）
8：太平洋、新西兰、北美（西海岸）和南美洲（西海岸）
9：北美（东海岸）和加勒比海
10：南大西洋和印度洋（南部）

ATT-ADMIRALTY Total Tide   电子版《潮汐表》

内容包含所有纸质版《潮汐》信息。

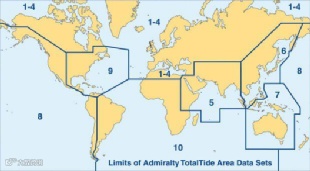

共分7个部分，可单独购买，覆盖区域图如下。
1-4：欧洲，北极域海和地中海
5：红海、波斯湾和印度洋（北部）
6：新加坡到日本和菲律宾
7：澳大利亚、婆罗洲
8：太平洋、新西兰、美洲（西海岸）
9：北美（东海岸）和加勒比海
10：南大西洋和印度洋南部

②. 软件操作
软件安装
读取DVD里的安装包 setup.exe，双击安装，会生成以下快捷图标。
软件激活
打开软件 ADP‐license key wizard（钥匙图标），输入邮件接收的许可密钥，点击激活。这里要注意分清楚主设备和备份设备的密钥，避免交叉使用导致激活失败。
开通新书
步骤与软件激活相同，接收许可密钥，进行激活。
数据更新
打开软件ADP-Date Updating Wizard（圆柱图标），更新方法有在线更新、邮件更新和DVD更新。
周更新
方法与数据更新相同。

③. 查看授权证书，供检查

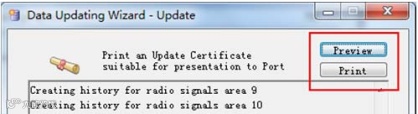

打开软件ADP-Date Updating Wizard（圆柱图标），点击“Preview”。生成证书，如下图。



三、NP131 ADC（ADMIRALTY DIGITAL CATALOGUE） 电子版海图和图书总目录

提供详细的海事数据供驾驶人员参考。
内容包括海图和航海出版物，以及AVCS、ARCS、ECDIS服务和临告预告。
用户可以按类型、规模或定义的路线搜索这些产品。
每周在线更新数据，保持最新状态。

官方下载地址：https://www.admiralty.co.uk/publications/admiralty-digital-catalogue


以上是我在工作中对英版出版物的理解，并总结出来，希望该资料可以帮助到大家。由于本人业务能力有限，加之资料不断升级更新交替，文中难免出现错误和纰漏，望见谅。

二副：邓德伟
2023年1月 上海
