智能LED可变车道标志牌
型号：SLR-BZP-KBCD-18XX
line-height: 1.6;">
产品说明书

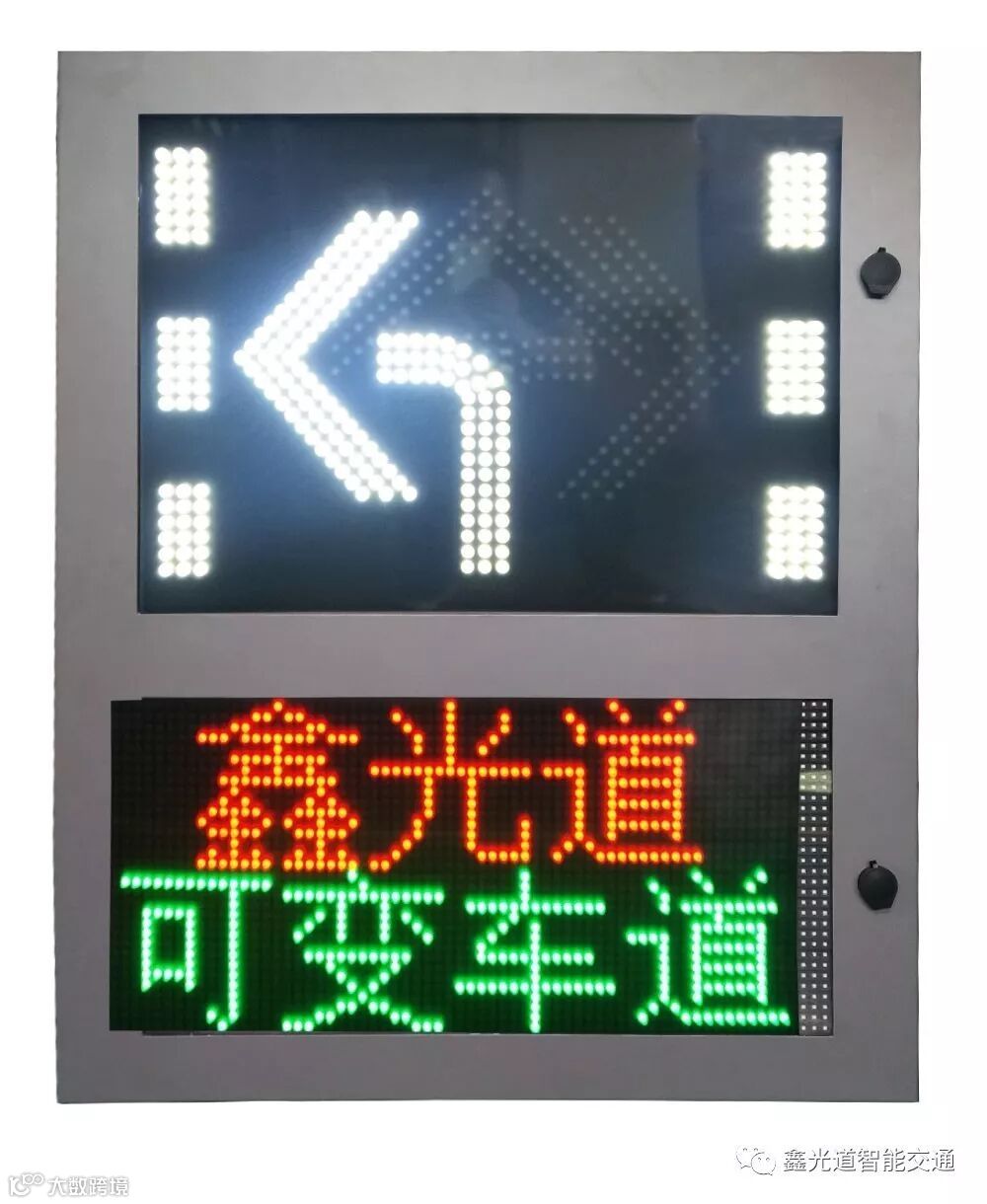

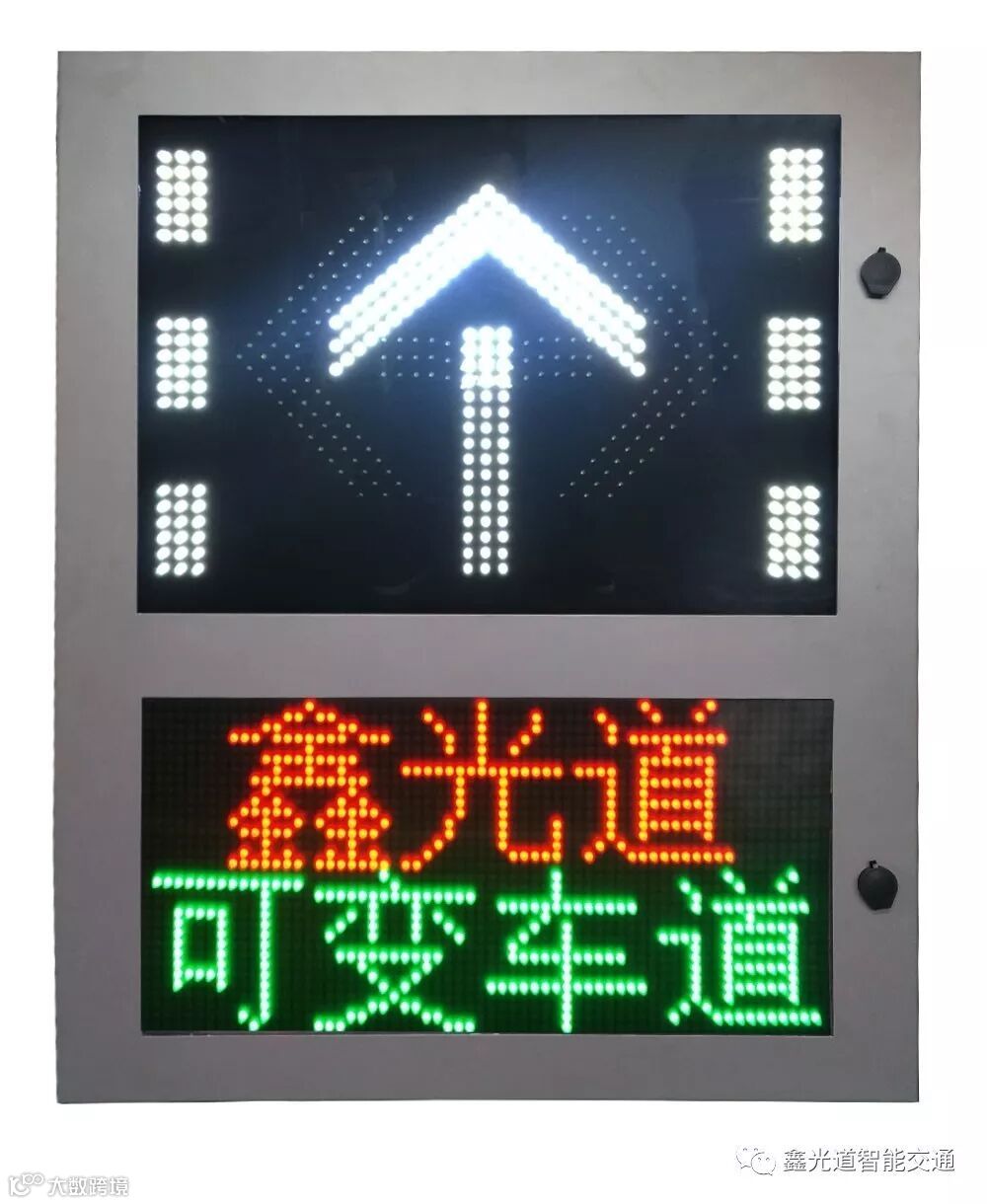

一、产品实图：

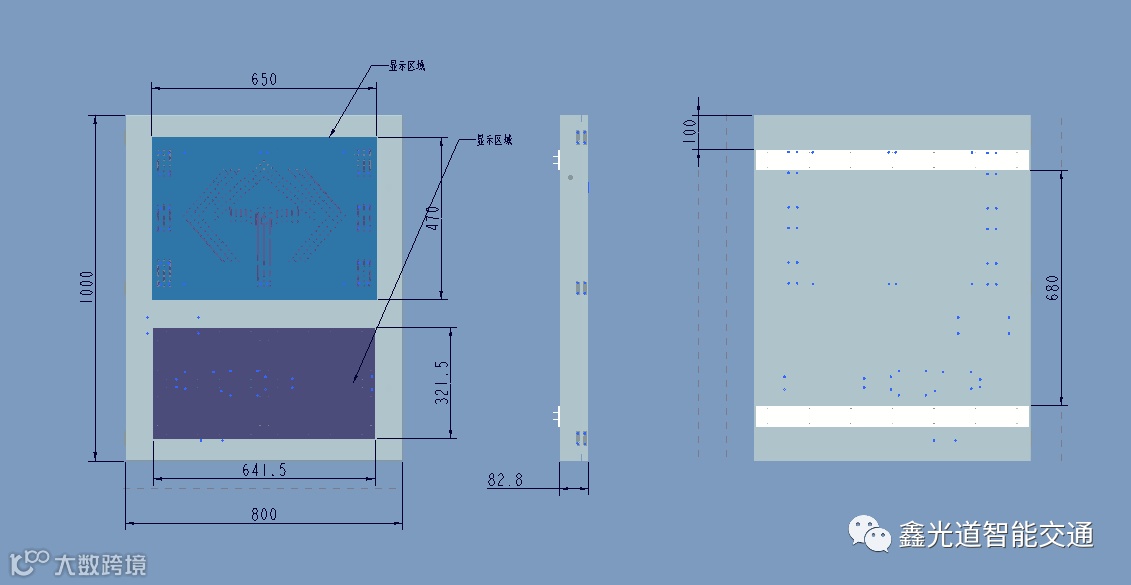

二、外形尺寸：
三、现场安装效果图：
略！
四、产品功能与参数：
功能：
在任何时间任意地点（有移动网络的地方），通过手机移动端APP预先定时设置好的定时时段，实现远程自动切换标志牌上显示的内容（左转、直行、右转），来实现提醒并告知车辆驾驶员，该车道当前时间下，是允许左转，直行或者右转；同时标志牌下方的显示屏，也是通过手机移移动端控制，在手机上即可即时修改显示的内容。
参数：
外壳体采用优质冷扎钢板材质，外形尺寸：1000*800*80mm，箱体表面处理为户外灰沙纹（也可按客户颜色定制），美观大方。产品上半部由LED灯珠排列成白色的左转、直行、右转三种车道指示图标；产品下半部是可变显示情报板部分，由4块P10表贴红绿双色模组拼接面成，显示部分尺寸为：640*320mm,用来显示任意文字。外壳防护等级：IP53，耐高、低温性能：-30℃~+55℃，LED显示屏： P10 表贴双色，工作电压：AC220V±20%，50Hz±2Hz。
五、显示标志相关性能：
外观
1、车道指示光源采用超高亮度LED发光管，由三组LED单元组成，图像清晰、美观。
2、显示灯体外壳采用透明PC板，量轻质固，可靠性、稳定性、防水性好，美观耐用。
性能参数
1、供电电压AC220±25％ 50Hz±3Hz
2、额定功率：＜30VA
3、环境温度－40℃～＋80℃
4、可视角度＞30度，可视距离＞300M
5、工作寿命＞50000小时
6、外壳防护等级为IP54
7、白管色温：6000-8000K
8、工作环境湿度 10%～95%RH(无凝结)
9、亮度：白色≥10000cd/ m²
10、各项参数均符合GB14887-2003标准
产品规格
1、发光单元： 650×470 mm
2、信号图案：左转车道(132LED),直行车道(123LED),右转车道(132LED)
六、显示屏性能参数：
发光管参数
序号 |
名称 |
管芯型号 |
波长 |
亮度 |
产地 |
1 |
纯红管 |
3535 |
620-630nm |
500mcd |
台湾 |
2 |
纯绿管 |
520-525nm |
1300mcd |
显示屏参数
序号 |
项 目 |
参数与指标 |
1 |
显示面积 |
0.2048M2 |
2 |
屏体分辨率 |
64（列）×32（行）＝2048（点/屏） |
3 |
像素间距/像素密度 |
10mm/10000点/M² |
4 |
亮度 |
≥4000cd/M² |
5 |
视角（水平/垂直） |
水平：≥110°垂直≥110° |
6 |
最佳可视距离 |
5M～30M |
7 |
灰度等级/显示颜色 |
65536级灰度 |
8 |
换帧速度 |
≥60（帧）/秒 |
9 |
刷新频率 |
≥1000Hz/S |
10 |
输入信号/控制方式 |
APP或者GPRS控制 |
11 |
连续工作时间 |
>72（Hrs） |
12 |
屏幕寿命 |
>50,000（H） |
13 |
屏幕MTBF（平均无故障时间） |
>8,000（H） |
14 |
盲点率 |
≤0.0001 |
15 |
控制距离 |
APP：5米/GPRS:全国范围 |
16 |
表面平整度 |
<1mm |
17 |
系统工作环境温度 |
-40℃～+80℃
|
18 |
系统工作环境湿度 |
10%～98%RH |
19 |
防护等级 |
IP65 |
20 |
发光器件驱动方式 |
1/2扫描 恒流驱动 |
21 |
软件接口 |
标准计算机接口，兼容Windows、Unix、Novel |
22 |
防护系统 |
超温/过载/掉电/图像补偿/非线性校正 |
23 |
工作电压 |
AC220V±15%；50Hz； |
功耗 |
全屏亮70W |
|
25 |
保护技术 |
防潮、防尘、防腐、防静电、同时具有过流、短路、过压、欠压保护功能。
|
26 |
产品重量 |
35Kg（净重） |
七、产品特点及应用：
特点：
1.产品上半部分为左转车道、直行车道及右转车道的指示标志，此部分可远程在任意有移动网络覆盖的地方，用移动端（手机APP），远程无线切换，或者直接预先设置好几个定时切换的时间段，自动切换显示的内容。
2.产品下半部分为可变情报板发布区域，此部分可远程在任意有移动网络覆盖的地方，用移动端（手机网页），远程无线发布或者改变显示的内容。
应用：
产品适用于各交通复杂繁忙路口

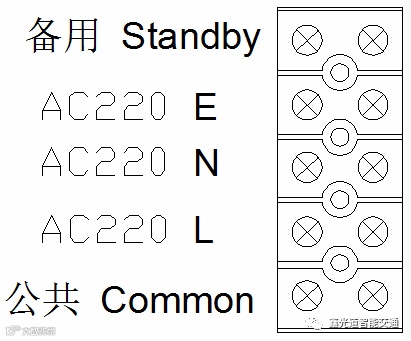

八、产品接线图：
