土工布专用试验机的主机结构及特点
>
0
0
土工布专用试验机的主机结构及特点
济南鑫光试验机制造有限公司
2019-10-18
2
导读:土工布专用试验机
1
、
土工布专用试验机
主机为门式预应力框架,轴向刚度高。
它主要由上横梁、移动横梁
(中间部位)、台面及光杠组成框架式结构,滚珠丝杠固定在台面和上横梁之间。两滚珠丝杠之丝母及两光杠之导套固定在移动横梁上。
2、
结构原理:
采用圆弧同步带轮减速,滚球丝杠传动,传动无间隙,使试验力和变形速度精密控制得到保证。
电机通过三级同步带轮减速以后带动丝杠旋转,从而推动移动横梁在选定的速度下作直线运动以实现各种试验功能。

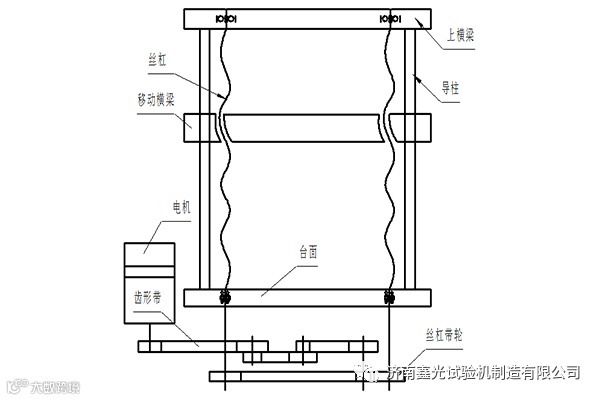

图
1:
传动示意图
图2:
主机示意图
3、
采用了双空间结构,上空间用于拉伸试验;下空间做出穿刺和顶破。
4、
传动平稳,响应快,噪声低。
5、
伺服单元采用全数字交流伺服电机和驱动器,调速范围宽,精度高。
6、
具有自动调零、自动标定等功能。
7、
保护功能:具有超载、超行程、过压、过流、过热等保护功能。
