一、功能简介

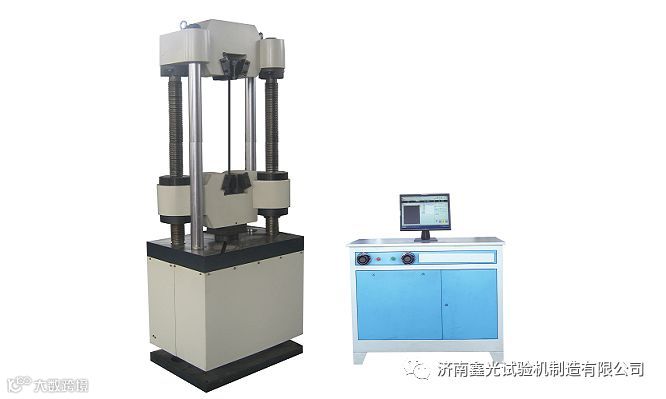

GWA-600W电液伺服式钢绞线试验机专用于预应力钢绞线的力学性能试验，试验机配有联想计算机、惠普打印机、大标距电子引伸计、光电编码器及功能齐全的通用试验软件，可以非常方便地完成试验功能；另配有钢绞线专用加长钳口确保试样中间断裂。从而进一步提高试验成功率。试验结果可以查询和打印（力-位移，力-变形，应力-位移，应力-变形，力-时间，变形-时间）六种曲线及相关试验数据，具有软件自检功能，能自诊断故障，祥见软件说明。可测定钢绞线的抗拉强度、规定非比例延伸强度、弹性模量、延伸率等力学性能。该钢绞线试验机是工矿企业、科研单位、大专院校、工程质量监督站等部门的理想检测设备。
二、技术参数
最大试验力kN |
600 |
试验力测量范围kN |
120～600 |
试验力示值相对误差 |
≤示值的±1% |
等速应力控制范围 |
(N/mm2•S-1) 2~60 |
应力速率误差 |
≤±5% |
等速位移控制范围 |
0.5~50(mm/min) |
加荷速率 |
微机控制 |
试验力分辨率 |
0.01kN |
位移测量分辨力mm |
0.01 |
变形测量精度mm |
0.01 |
横梁最大移动速度 |
约200(mm/min) |
最大拉伸试验空间mm |
1000 |
压缩空间mm |
900 |
活塞行程mm |
250 |
圆试样钳口夹持直径mm |
11.11mm、12.7MM （其他规格另配） |
活塞最大移动速度mm |
/min 50 |
夹紧方式 |
自动加紧 |
主机外形尺寸mm |
890×670×2550 |
测力柜外形尺寸mm |
1100×700×940 |
三、方案描述
1、主机
主机采用油缸下置式主机，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机上方下横梁和工作台之间。
2、传动系统
下横梁升降电机经减速器、链传动机构、丝杠传动，实现拉伸、压缩空间的调整
3、 控制系统
全数字控制系统，代表了控制系统发展的最高水平，实现了试验力、试样变形、活塞位移和试验进程的闭环控制,具有等速应力、等速应变、等速试验力、等速位移、试验力保持、位移保持等控制功能以及试验力，峰值、试样变形、活塞位移、试验曲线的屏幕显示功能，全鼠标输入操作和控制模式智能设置专家系统，实现了控制模式的任意设置和各种控制方式之间的平滑切换，使系统具有最大的灵活性。
4、安全保护装置
当试验力超过每档最大试验力的2%-5%时，过载保护，系统卸荷。
当活塞升起达到上极限位置时，行程保护，油泵电机停机。
