标准
GB/T 2423.22-2012 环境试验 第2部分 ：试验方法 试验N：温度变化
GJB 150.5A-2009 军用装备实验室环境试验方法 第5部分：温度冲击试验
目的
确定产品耐受环境温度快速变化的能力。
GB/T 2423.22-2012
试验参数
试验样品
应处于不包装、不通电、准备使用状态
初始检测
按照相关规范要求进行目视检查及电气和机械性能检测
最后检测
按照相关规范要求进行目视检查及电气和机械性能检测
样品安装要求
① 样品的安装支架应是低导热性的；
②若有几个样品进行试验；
③放置时应该确保试验样品之间；
④试验样品和试验箱内表面之间；
⑤空气自由流通
试验方法
☞ Na 规定转换时间的快速温度变化 （确定样品耐环境温度快速变化的能力）
试验箱：可选两个独立的试验箱或一个快速温度变化速率的试验箱，两箱 法可采用人工或自动转换方法，转换时间不宜超过3min。
严酷等级：温度从GB/T2423.1和GB/T2423.2标准中选取
暴露持续时间：3h、2h、1h、30min、10min，相关规范未规定则按3h
循环次数：5次
条件试验初始状态：25℃±5k，若有要求，试验样品应进行开始运行状态
试验循环：试验室室温➝低温 → 高温 （恢复）→室温
↑ 5次 ↑
恢复：试验循环结束，试验样品在试验标准大气条件下保留足够多时间以达到温度稳定。
恢复时间：相关规范规定

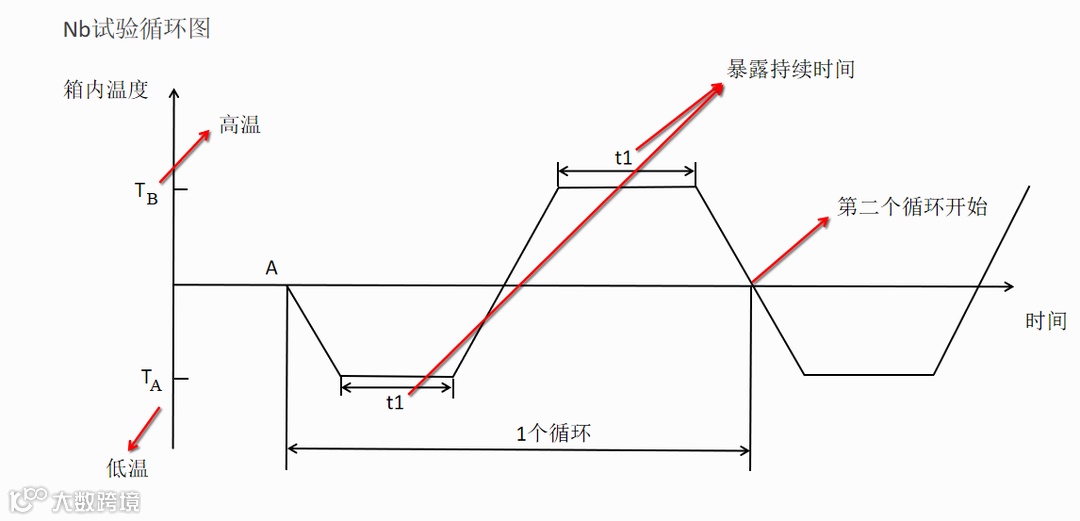

☞ Nb 规定变化速率的温度变化 （确定样品在环境温度变化下的耐受能力和正常功能）
试验箱：要求能满足高温、低温要求，能满足温度变化的温变速率
严酷等级：温度从GB/T2423.1和GB/T2423.2标准中选取
温度变化速率：（1±0.2）K/min、（3±0.6）K/min、（5±1）K/min（10±2）K/min、（15±3）K/min
暴露持续时间：3h、2h、1h、30min、10min，未做规定时则按3h。
循环次数：相关规范未做规定则按2次。
条件试验初始状态：室温25℃±5k，若有要求，试验样品应进行开始运行状态
试验循环：室温→低温 → 高温 — （恢复）→ 室温
↑ 2次 ↑
恢复：试验循环结束，试验样品在试验标准大气条件下保留足够多时间以达到温度稳定。
恢复时间：相关规范规定。

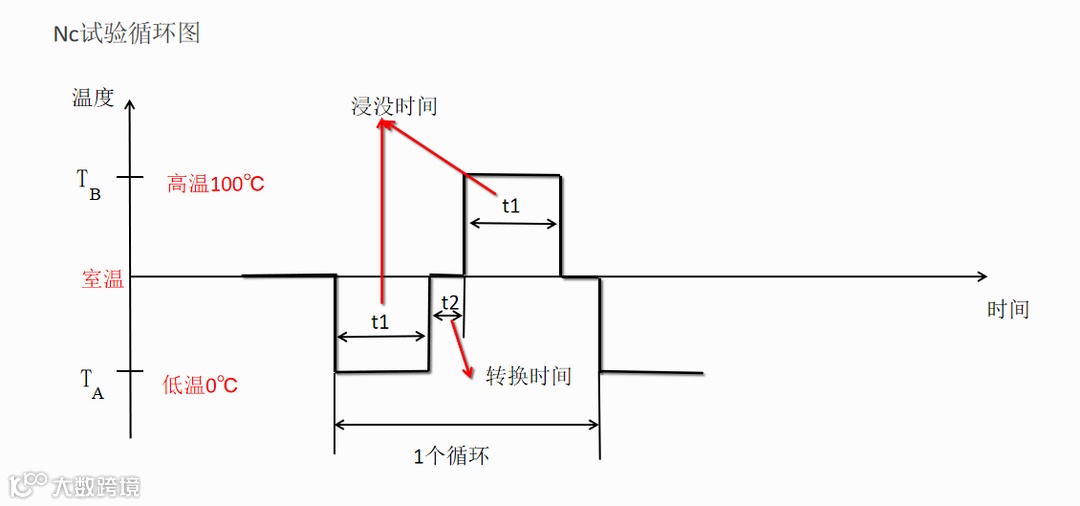

☞ Nc 两液槽法快速温度变化 （确定样品在环境温度变化下的耐受能力和正常功能）
试验箱要求：应配置两个液槽，一个液槽装有低温T 的液体，一个液槽装有高温T 的液体。（注：相关规范宜指定所使用的的液体）
严酷等级：未做规定时，T 为0℃、T 为100℃
浸没时间：相关规范宜规定
转换时间：相关规范宜规定
循环次数：未作规定则按10次循环
条件试验初始状态：样品应在不包装的状态下进行试验
试验循环：室温→低温液槽→高温液槽 （恢复)→室温
↑ 10次 ↑
恢复：样品在试验室环境室温下，去除液滴，清洁（若规定）
恢复时间：相关规范规定
GJB 150.5A
特殊要求：本实验一般在高温、低温试验之后进行
试验程序:
① 恒定极值温度冲击（使用两个恒定温度进行）
② 基于高温循环的冲击 （高温随日循环出现）
试验箱：可以建立并保持试验条件的两个试验箱或一个双室试验箱
要求：试验箱应具备试件转换后5min内的试验条件重新稳定的能力，试件周围的风速不应超过1.7m/s。
严酷等级（响应温度）：从高温GJB 150.3A、低温GJB 150.4A、
试验持续时间（冲击次数）：3次或3次以上，试件暴露于温度极值的时间可以等于实际工作的时间
初始检测：在标准大气条件下，对试件进行目视检查和工作性能检查并记录

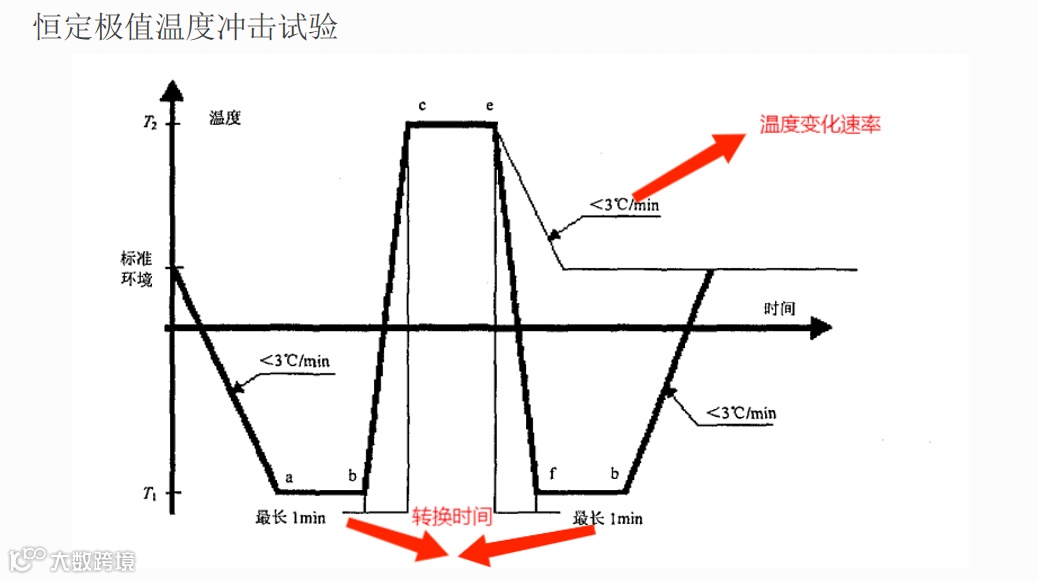

恒定极值温度冲击试验：
试验步骤：
a）将试件放入试验箱，以不超过3℃/min的速率将温度调节到低温极值，并保持规定的时间
b）在1min之内将试件转移至规定的高温极值环境中，并保持规定的时间
c）循环次数（技术文件规定）
d）按照不超过3℃/min的速率返回到标准大气条件
e）检查试件，若需要，使试件工作，与之前比较

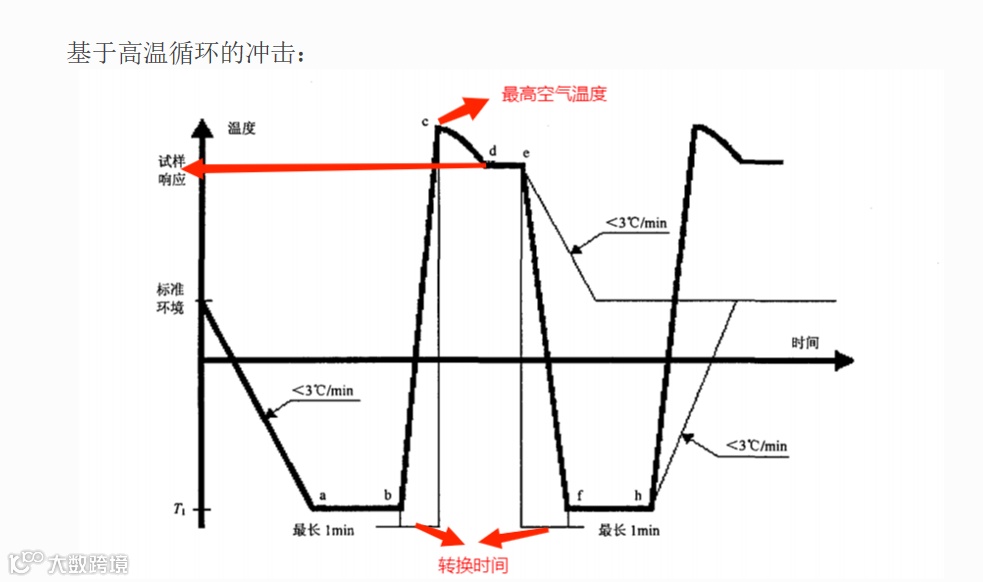

基于高温循环的冲击：
试验步骤：
a）将试件放入试验箱，以不超过3℃/min的速率将温度调节到低温极值，并保持规定的时间
b）在1min内将试件转移到高温循环的最高空气温度中（技术文件规定），然后试验箱进入温度循环，直到箱内空气温度达到试件响应温度（技术文件规定）
c）循环次数（技术文件规定）
d）按照不超过3℃/min的速率返回到标准大气条件
e）检查试件，若需要，使试件工作，与之前比较
