行人过街语音提示桩-A款

行人过街语音提示桩

产品型号：SLR-XRTS-XSP-2X

产品说明书

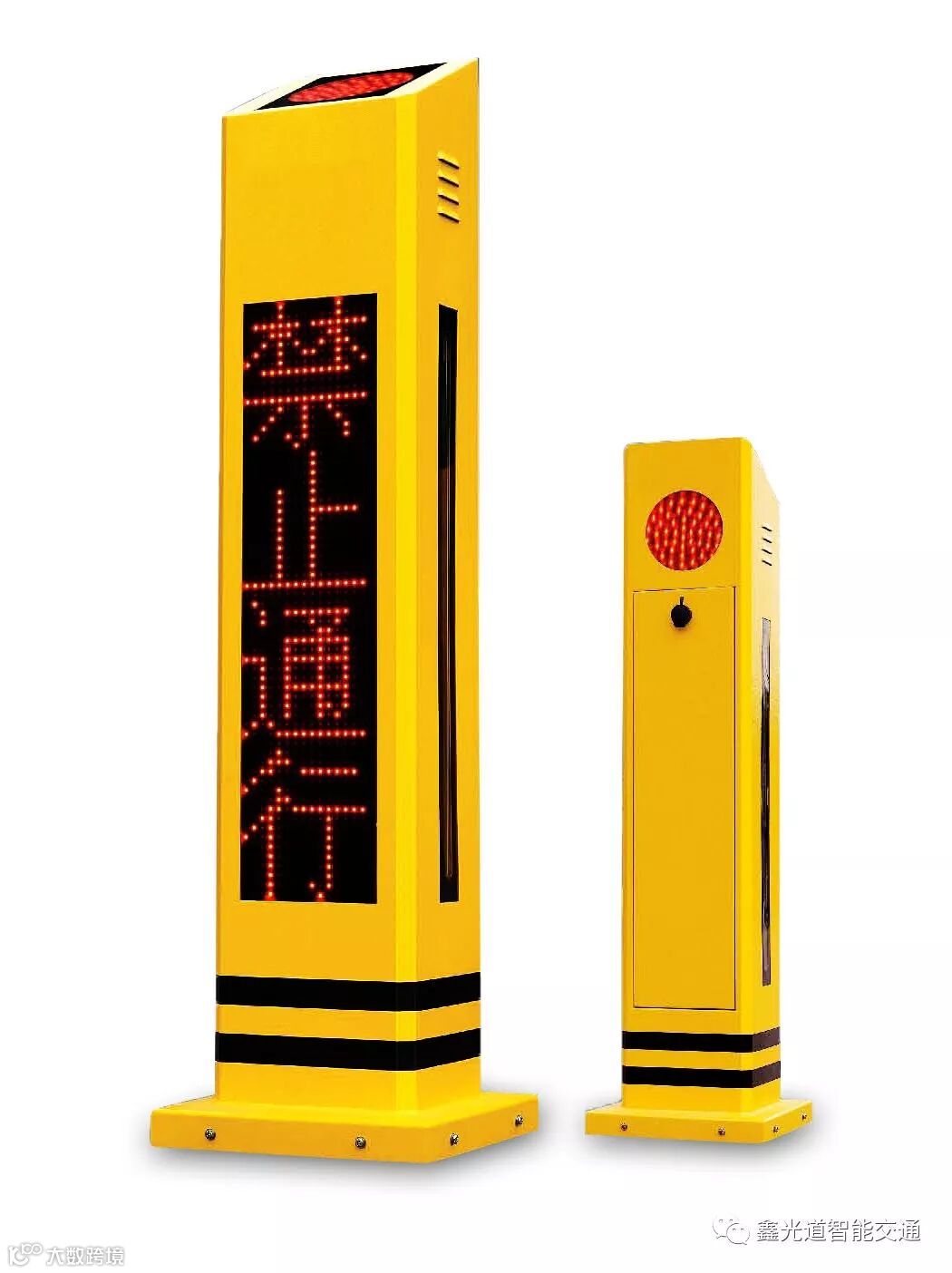

一、产品图片：

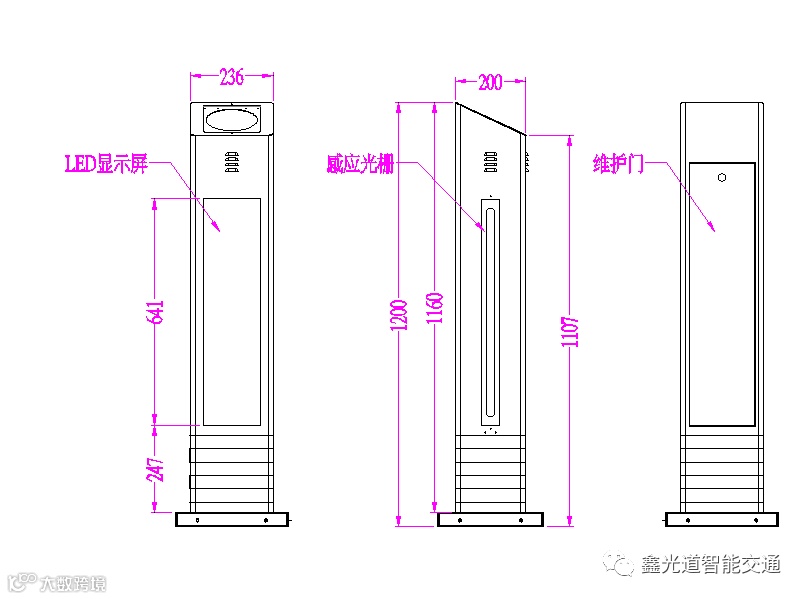

二、外形尺寸：

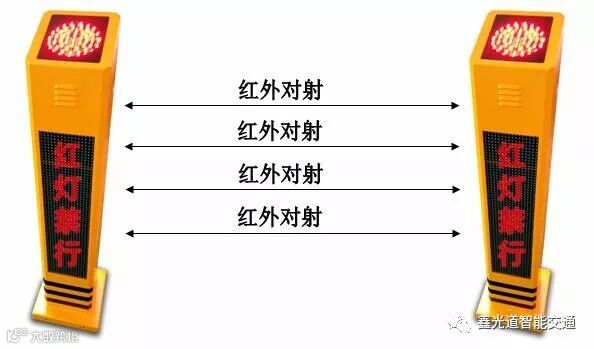

三、工作原理

四、产品功能参数与特点：

基本参数：

     (1)行人过街语音提示设备

      (2)语音提示：发出“现在是红灯/红灯越线，请退回等候”的语音提示（语音内容可定制）

      (3)光栅：四光束对射

      (4)底座：隐藏式设计，美观大方

      (5)发光单元要求：发光单元使用的P10全户外表贴LED双色显示屏，基准 波长：红色620-630nm、黄色590-594nm、绿色503-508nm；使用寿命超过10万小时

      (6)工作电压：AC220V±20%，50Hz±2

      (7)外壳防护等级：IP53；耐高、低温性能：-20℃~+55℃

工作原理：

     (1)行人过街语音提示柱是行人过街人性化设计设施的辅助设备。需有主柱和副柱之分，安装于人             行斑马线两端的两侧，以视觉和听觉提醒过街的行人不要闯红灯，按人行灯信号安全通过马路。通过语音提示的方式督促市民出行遵守交通法规，养成良好的文明出行习惯，保证道路交通安全。

     (2)人行灯的绿灯亮时，行人从主柱和副柱之间通过时，就阻断红外光栅对射，但是设备不会发出语音提示；当人行灯的红灯亮时，行人从主柱和副柱之间通过时，就阻断红外光栅，此时，主柱和副柱会同时发出语音提示，以提示行人已经闯红灯。

实现功能：

    (1)闯入报警功能：将主杆接入 220V 信号灯的输入线，按照红色和绿色两线接入；将主副柱的光栅位置进行调整，使其能够接收到红外线并与人行信号灯同步。当人行灯的绿灯亮时，行人从主柱和副柱之间通过时，就阻断光栅红外对射，但是设备不会发出语音提示；当人行灯的红灯亮时，行人从主柱和副柱之间通过时，就阻断光栅红外，此时，主柱和副柱会同时发出语音提示，以提示行人已经闯红灯，语音提示内容可定制。

    (2)考虑到深夜有人闯红灯，发出的报警声会扰民，可通过手机APP设置语音提示开关机时间，出厂默认上午 8:00 自动开启报警提示，夜晚 20:00停止报警语音提示，其他功能工作正常。

技术参数：

    (1).外壳体采用铝合金/钣金材质，具有良好的抗氧化性，使用期内设备不褪色。

     (2)总高度 1.2-1.3m，顶部由红色的“●”和绿色的“↑”组成，正面高度为 1.1-1.2m。

     (3)正面显示屏上面为发声部位，特殊的设计可保证声音向指定方向传播。

     (4)提示柱的内侧为光栅组件，采用的光栅为工业专用定制，耐低温工作特性远超普通光栅。反应时间≤200ms，传输距离更远，标配的可10m，抗环境干扰能力更强。

     (5)提示柱的背部为检测板，当提示柱产生故障时，可取下检修板进行检修。

     (6)提示柱内部有一个 6Pin 的接线端子，方便外部接线。主副柱之间通过一根 3*1.5m²的电缆线连接，使得主副柱之间显示屏和语音保持同步。

     (7)外壳防护等级：IP53；耐高、低温性能：-20℃~+55℃。

产品特点：

    (1)不需要接220V的主电源，只需要从人行信号灯并接人行红灯，人行绿灯的线接到提示桩相应的接线座。

     (2)调试采用手机APP无线操作，无需打开后面维护门即可完成所有设置

         a.音量大小

         b.开关机时段

         c.语音内容的更改

     (3)检修方便：人行信号灯接入提示桩时，经过三路带指示灯的开关，方便获知信号即时的状态

     (4)隐藏式底坐设计：产品安装完成后，看不到底座法兰上的螺柱，美观大方

     (5)前后均有信号灯：没有跨入斑马线及已经在斑马线中的行人都能第一时间获知当前人行信号灯的状态

     (6)贴片LED显示屏：比传统的插件显示屏角度大，行人在正面侧面都能很好的看到显示屏上的内容

     (7)显示内容更新：可以用手机APP实时更改显示屏上的内容，不用PC端去更改

     (8)专利产品：产品的外观已经获得外观设计专利，控制主板及手机APP都已经获得软件著作权

     (9)安装基座与产品箱体分离设计，产品安装上去后，外面看不到底座的安装螺丝，美观大方。

五、信号灯相关性能：

产品外观

       1、光源采用超高亮度LED发光管，由两组LED单元组成，图像清晰、美观。

       2、控制电路设计合理，可靠。

       3、显示灯体外壳采用茶色磨沙PC塑胶，量轻质固，可靠性、稳定性、防水性好，美观耐用。

性能参数

      1、供电电压AC220±25％  50Hz±3Hz

       2、额定功率：＜20VA

       3、环境温度－40℃ ～＋80℃

       4、可视角度＞30度

       5、可视距离＞300M

       6、工作寿命＞50000小时

       7、外壳防护等级为IP54

       8、抗风速＞150KM/小时

       9、红满屏:52LED，绿箭头:34LED

        10、红管波长：620-625nm；绿管波长：503-506nm；

        11、工作环境湿度 10%～95%RH(无凝结)

       12、亮度：红色、绿色≥4000cd/ m²

       13、各项参数均符合GB14887-2003标准

产品规格

1、发光单元：φ150  150×150 mm

2、信号图案：红满屏，绿箭头行人指示信号灯

六、显示屏性能参数：

发光管参数

显示屏参数

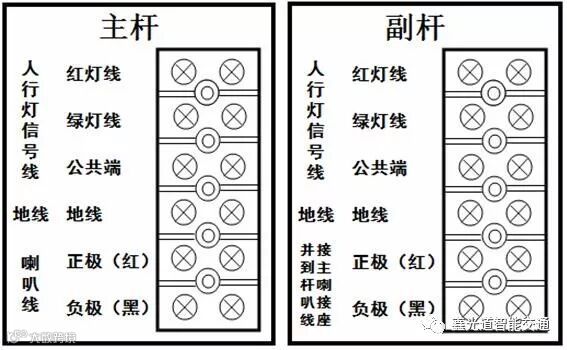

七、产品接线图：

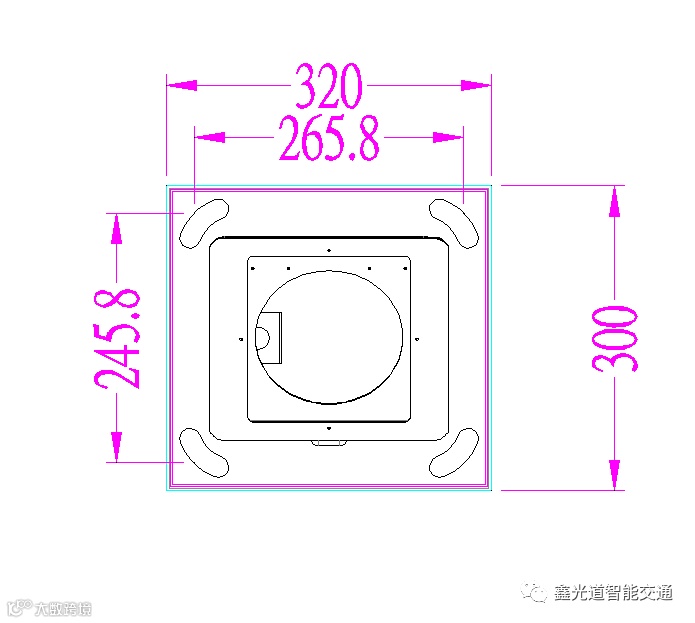

八、基座安装孔位图：

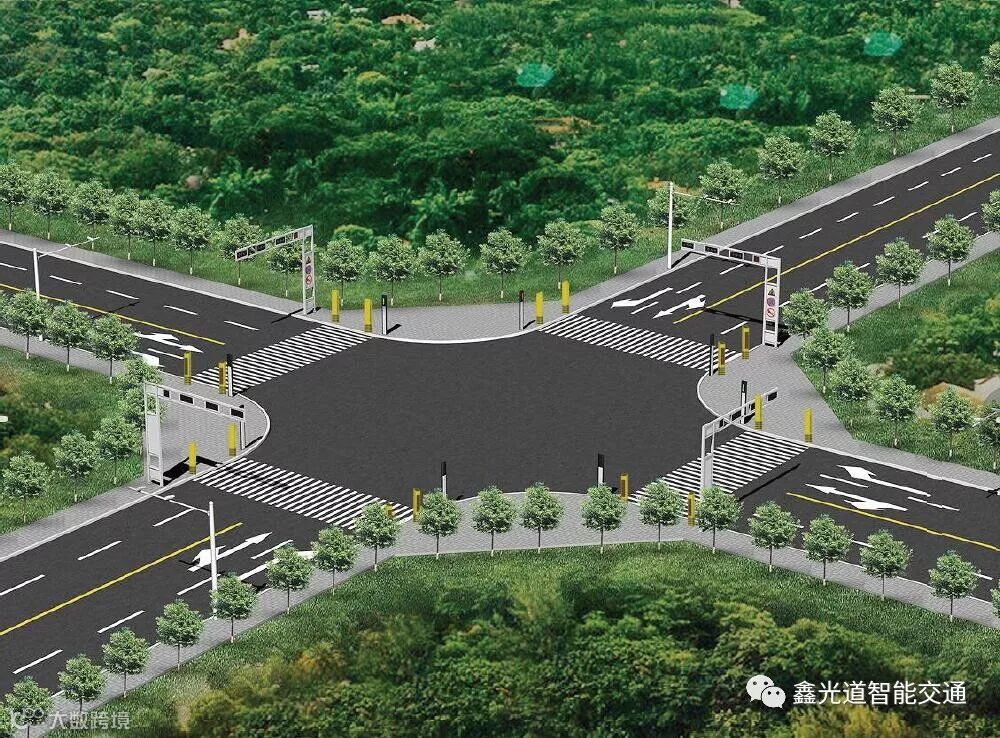

九、安装效果图：
