解密渐变填充：实现高级视觉效果的秘密

前言

在之前的文章《矢量设计的填充规则揭秘：从缠绕到闭合路径》中，我们深入探讨了设计工具中使用的填充规则及其各自的优势和局限性。本文将延续这一话题，专注于SVG 矢量图形格式中的渐变填充，以及在实现高级渐变效果时所面临的挑战。

SVG 的渐变类型

渐变填充是设计师在创造丰富视觉效果时不可或缺的工具。在 SVG 中，线性渐变和径向渐变提供了基础的颜色过渡功能，是实现平滑颜色变化的关键技术。

线性渐变通过定义起点和终点，允许颜色沿直线路径过渡，无论是水平、垂直还是斜向，都能创造出自然的颜色渐变效果。这种渐变非常适合创造方向性的视觉流动，或是模拟光线和阴影的效果。以下是一个简单的示例，演示了如何用 SVG 代码实现一个从左至右的红蓝线性渐变效果：

<svg width="200" height="100">  <defs>    <linearGradient id="redToBlue" x1="0%" y1="0%" x2="100%" y2="0%">      <stop offset="0%" style="stop-color:rgb(255,0,0);stop-opacity:1" />      <stop offset="100%" style="stop-color:rgb(0,0,255);stop-opacity:1" />    </linearGradient>  </defs>  <rect x="0" y="0" width="200" height="100" fill="url(#redToBlue)" /></svg>

红蓝线性渐变效果示例图，从 SVG Viwer 中导出

径向渐变则通过中心点释放的光环，模拟出辐射状的图案，为矢量图形带来深邃而立体的视觉效果。这种渐变类型能够模拟光线从中心向外扩散的效果，常用于模拟发光或深度为设计增添层次感。以下是一个径向渐变的 SVG 代码示例，展示了从中心的纯白逐渐过渡到边缘的深邃黑色：

<svg width="200" height="200">  <defs>    <radialGradient id="whiteToBlack" cx="50%" cy="50%" r="50%" fx="50%" fy="50%">      <stop offset="0%" style="stop-color:rgb(255,255,255);stop-opacity:1" />      <stop offset="100%" style="stop-color:rgb(0,0,0);stop-opacity:1" />    </radialGradient>  </defs>  <circle cx="100" cy="100" r="100" fill="url(#whiteToBlack)" /></svg>

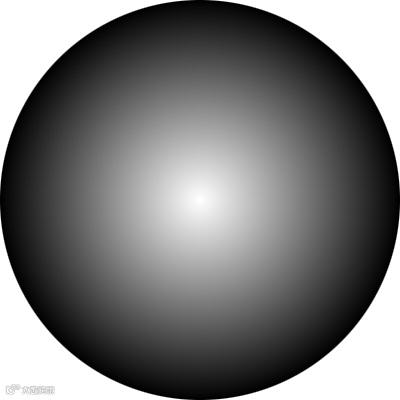

白黑径向渐变效果示例图，从 SVG Viwer 中导出

SVG渐变的局限与挑战

尽管 SVG 的渐变功能强大，但在尝试实现更复杂的视觉效果时，如角度渐变和钻石渐变，SVG 的局限性便显现出来。这些效果在专业设计软件中非常容易实现，但在 SVG 中则需要更多的技巧和创造性的解决方案。

线性渐变和径向渐变的方向性限制了它们在复杂场景下的应用。例如，角度渐变通常需要沿着一个与观察者视角相关的角度变化，而钻石渐变则需要模拟光线在多个平面上的反射，创造出类似钻石切割面的视觉效果。在 SVG 中，这些效果无法通过基本的渐变类型直接实现，需要通过多个渐变的叠加、变换和遮罩等技术来模拟。

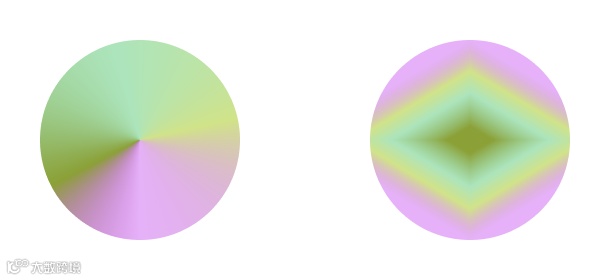

角度渐变和钻石渐变，示例图使用 Figma 制作

开发者面临的挑战

对于开发者来说，实现与设计软件中相同的视觉效果，意味着需要投入额外的工作量来编写和调试 SVG 代码。这不仅增加了代码的复杂性，也提高了实现的难度。开发者可能需要创建多个渐变元素，并对它们进行精确的定位和调整，以模拟出所需的效果。

此外，即使使用如 Figma 这样的设计工具导出 SVG，也可能会面临导出结果与原设计不一致的问题。这通常是因为设计工具中的某些效果在 SVG 格式中没有直接对应的实现方式，导致导出的 SVG 无法完全复现设计的视觉细节。

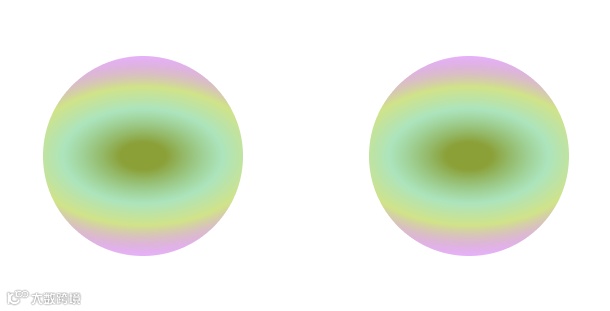

从 Figma 中导出为 SVG 的角度渐变和钻石渐变矢量图形

VGG 带来的可能性

相比于 SVG 规范，VGG Specs 支持更加丰富的渐变填充特性。VGG 以其先进的规范和强大的矢量图形功能，为设计师和开发者提供了一种全新的工作方式。在 VGG 的世界里，设计师在设计工具中精心构思的渐变创意不再受限于技术实现的复杂性，而是可以轻松地被还原和呈现。VGG Specs 中的 Gradient 属性允许开发者直接指定渐变的类型，无论是基础渐变还是高级渐变，都能够精确控制，从而简化了还原过程并提高了精确度。这种灵活性在处理复杂渐变图形时尤为重要，它使得即使在增加多个渐变填充的情况下，也不会出错。

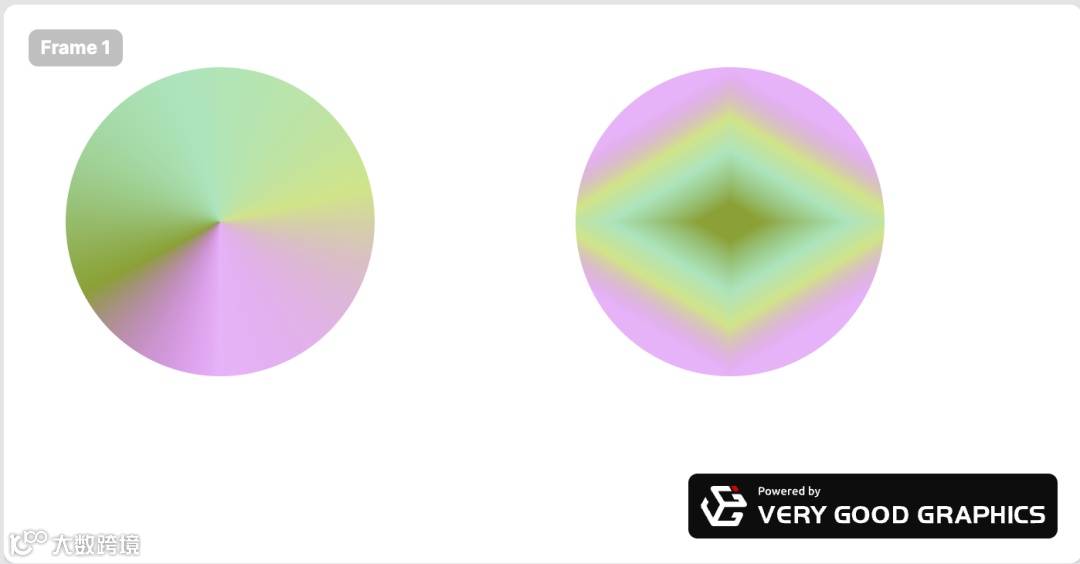

使用 VGG 还原的填充了角度渐变和钻石渐变的矢量图形

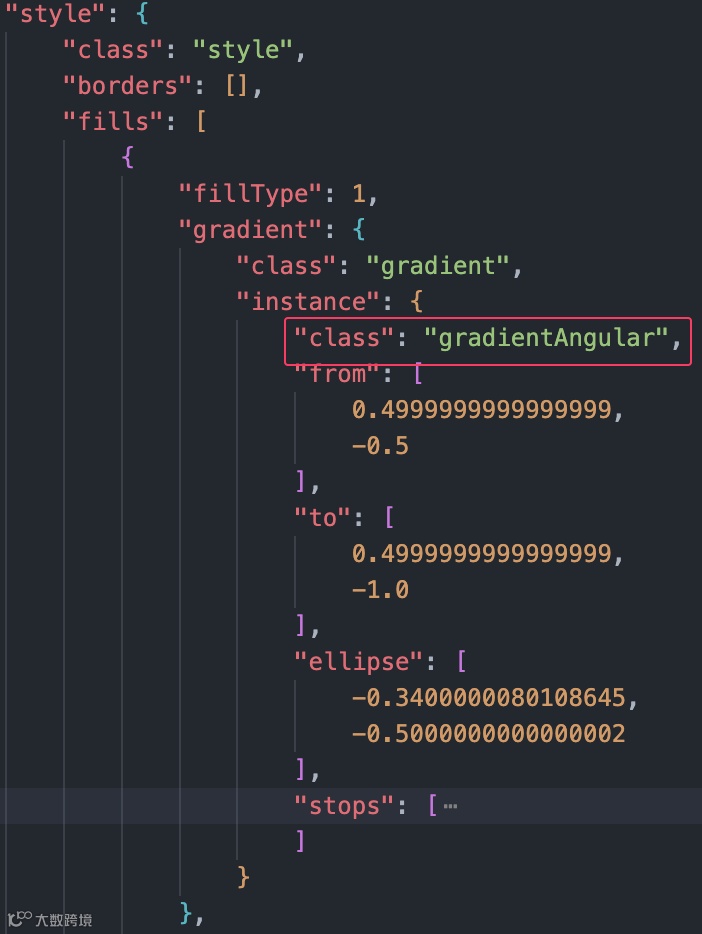

使用 VGG 还原的填充了角度渐变的矢量图形代码（节选片段）

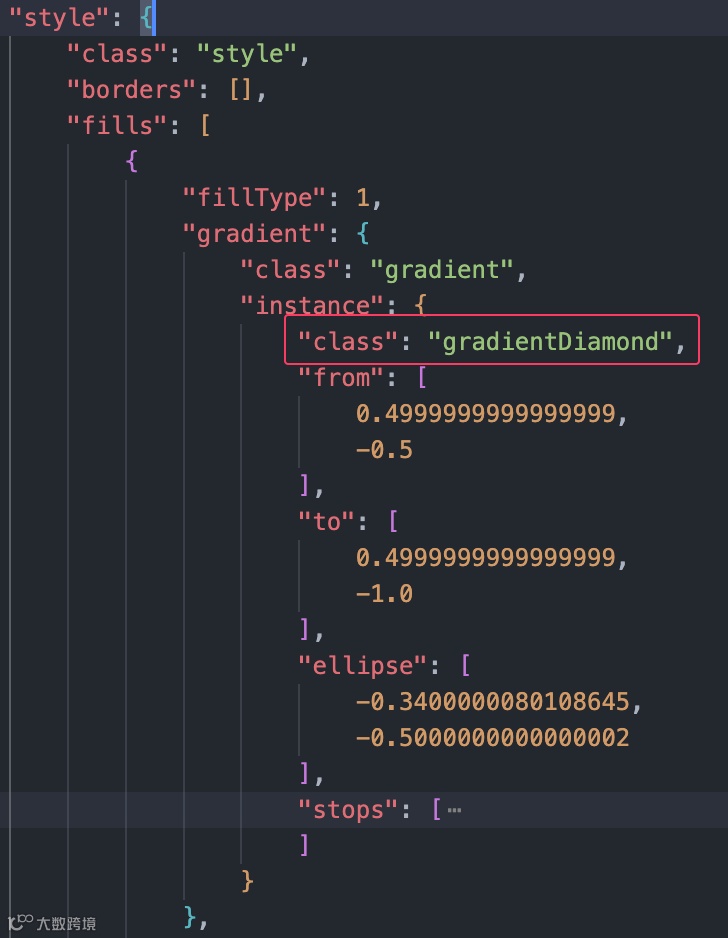

使用 VGG 还原的填充了钻石渐变的矢量图形代码（节选片段）

完整属性规范及其用法请参考：https://docs.verygoodgraphics.com/specs/vectorgraphics/gradient

实例探究：桌面端应用设计稿的渐变挑战

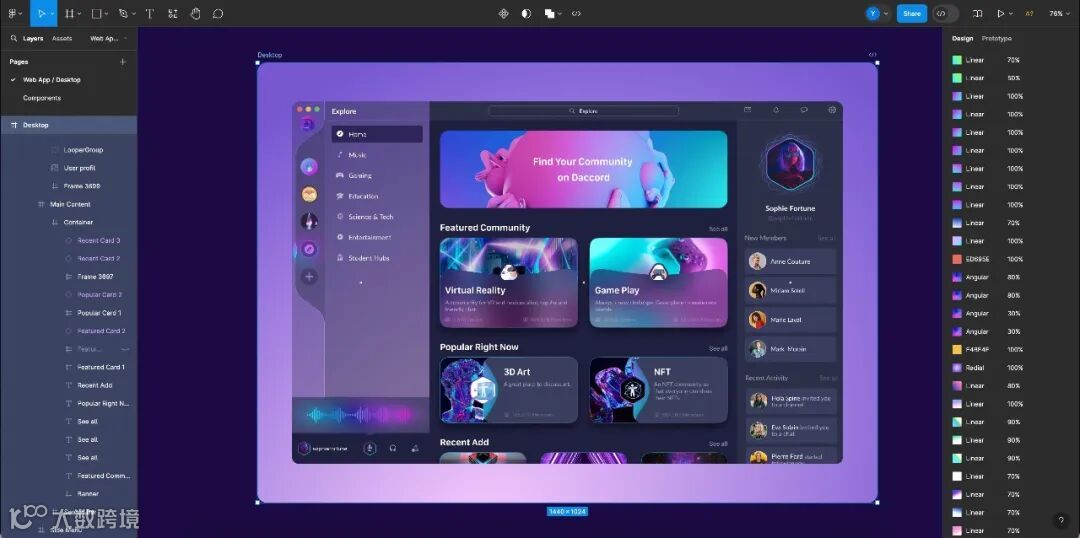

Web App UI Design （来源于Figma community）

想象一下，您面对的挑战是将一张桌面端应用设计稿转化为实际的图形界面。这张设计稿的 Frame 中包含着丰富多样的渐变填充效果，从基础的线性和径向渐变到更为复杂的高级渐变类型，甚至包括了多种渐变效果的精妙叠加。如果依然采用传统的 SVG 技术来实现这些效果，开发者可能会发现自己陷入了一场漫长而复杂的技术攻坚战。

时间与技术的双重挑战：

• 将这些复杂的渐变效果逐一转换为 SVG 代码，不仅需要投入大量的时间，还要求开发者具备深入理解每个渐变属性的能力。从编写精确的 SVG 路径和渐变定义开始，每一步都充满了挑战。

• 传统 SVG 在支持某些高级渐变类型方面存在局限，这可能迫使开发者寻找创造性的解决方案，如利用图层叠加、遮罩等技术手段来模拟所需的效果，这无疑增加了工作的复杂性和难度。

效率瓶颈与创新解决方案：

• 在紧迫的项目截止日期面前，手动且复杂的还原过程可能会成为效率的瓶颈。开发者需要不断地调整和优化代码，以确保最终的 SVG 效果能够尽可能地接近原始设计。

• 然而，随着 VGG Specs 的引入，这种状况得到了显著改善。VGG Specs 通过提供更丰富的渐变填充特性和简化的实现方式，可以大幅减少设计师和开发者在渐变效果还原上的工作量。

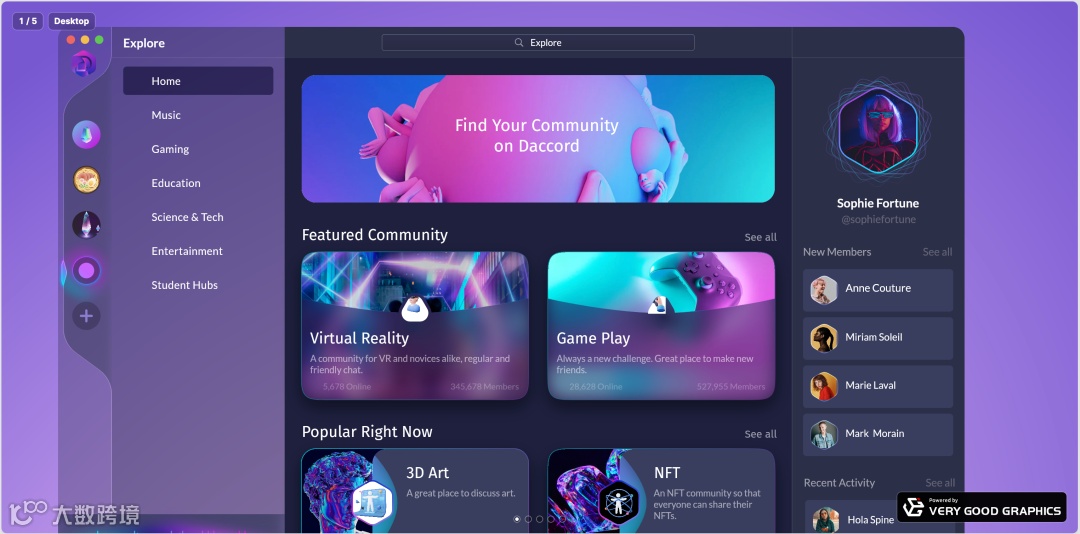

使用 VGG 还原的桌面端应用设计稿

VGG 简化工作流程，提升创意自由度

• VGG Specs 的设计理念之一是简化从设计到代码的工作流程，让创意实现变得更加直接和无缝。无论是基础渐变还是高级渐变，VGG 都能够提供相应的语法和属性来精确定义这些效果。

• 设计师可以摆脱技术限制的束缚，专注于创意的构思和表现。VGG 的高度兼容性确保了设计师的渐变创意在不同平台和设备上得到忠实的还原。

开发者的福音：易用性与强大功能

• 对于开发者而言，VGG 的易用性大大降低了实现设计师渐变创意的难度。VGG 提供的清晰语法结构和丰富 API，使得开发者可以快速理解和应用这些渐变效果。

• VGG Runtime 为开发者提供了强大的支持，包括高效的渲染引擎和灵活的属性控制，使得渐变效果的实现更加流畅和自然。

持续创新，共创未来

• 随着 VGG Specs 的不断发展和完善，未来还将支持更多创新的渐变类型，如 Progressive Gradient（渐进渐变），这将进一步扩展设计师的创意空间。

• VGG 的持续创新和开源社区的积极参与，为设计师和开发者提供了一个不断进化的工具集，以支持他们探索和实现更加丰富和动态的视觉效果。

总之，VGG 为设计师和开发者提供了一个强大的平台，让他们可以轻松地将设计工具中的渐变创意转化为实际的图形表示。通过 VGG，设计师的创意不再受限，而开发者也能够更高效地将这些创意实现为生动的视觉作品。让我们一起期待 VGG 在未来为我们带来更多的惊喜和可能性。

此外，VGG 开源了底层引擎 VGG 运行时，具有跨平台渲染和运行能力。我们后续还会陆续输出一系列内容讨论 SVG 作为矢量图形存在的问题，并展示 VGG 的图形能力以及相比于 SVG 的优点。请持续关注，也欢迎大家一起参与 VGG 开源社区的建设～

👏扫码添加小助手进交流群，欢迎社区小伙伴参与共建

<李宇伦，VGG 开源社区 maintainer>
