导读：关于KUKA 倍福模块通讯故障，自动复位的2种方案介绍_V1.1

🤖背景介绍🤖

KUKA机器人的系统版本是8.3.41，机器人与下挂的设备是走DeviceNET通讯的，耦合模块是Beckhoff EK1100EL6752 +点焊控制器

🤡问题现象🤡

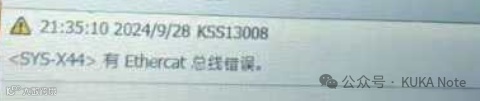

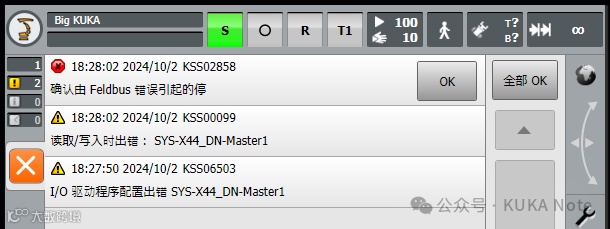

      最近几天在现场遇到一个倍福模块通讯故障问题，具体是机器人的从站EL6752-0010模块线缆问题导致了作为主站EL6752模块出现, 如下DeviceNET通讯故障 ：

或者说KSS13008

🤡常见的倍福模块通讯故障代码🤡

 #KSS00099 #KSS06503 #KSS10049 #KSS10051#KSS13008

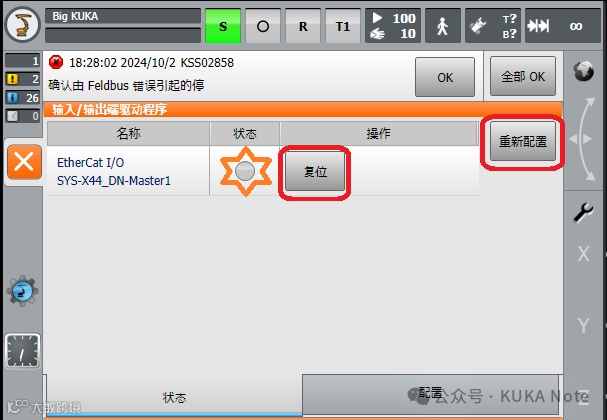

因为每次需要机器人切换到T1模式去复位故障（菜单--配置--输入输出端--输入输出端驱动程序--选择复位或者重新配置）

这一波操作下来还是感觉挺麻烦的，如果能够自动复位该问题多好呀，那么就找找看了...

✍️测试方案一✍️

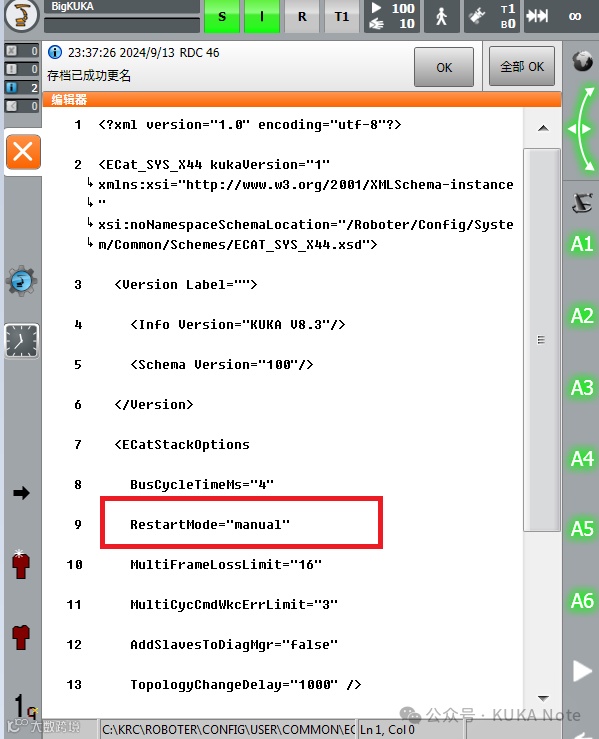

按照如下路径：C:\KRC\ROBOTER\Config\User\Common\找到ECAT_SYS_X44.xml文件打开：找到RestartMode="manual"并将其修改为RestartMode="auto"保存并关闭，然后执行冷启动+重新读入文件。冷启动生效后续再出现上述通讯问题模块会自动复位的，除非是硬件类问题（线缆接触问题、终端电阻、站点模块问题等），一般的统统可以复位。

✍️测试方案二✍️

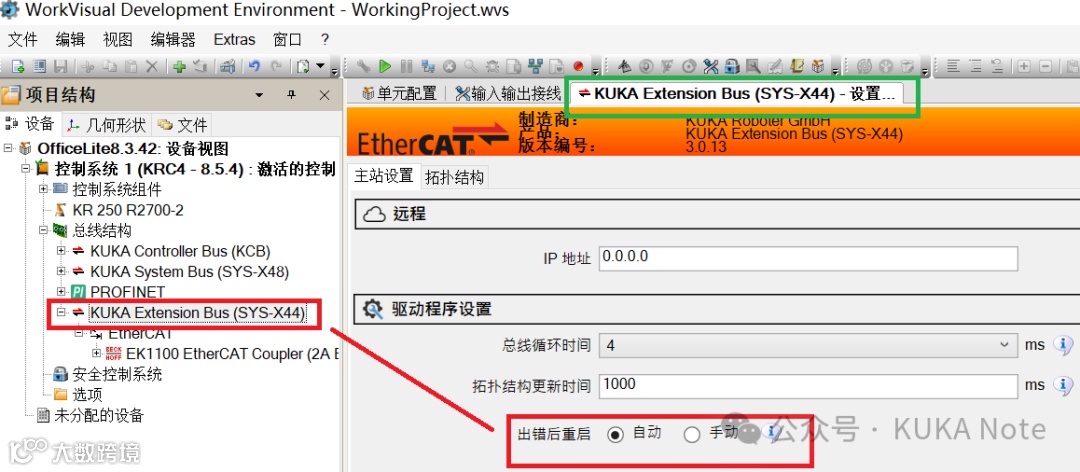

这里先说明一下，该方案只是针对于KSS8.5及其以上的系统版本控制器配置时才能使用，如下图在总线结构--双击KUKA Extension Bus (SYS-X44)--在设置界面出错后重启选择为自动，保存项目编译后下载到控制器中即可实现自动复位倍福模块通讯故障了。

⚠️✍️总结说明⚠️✍️

• 方案一不区分系统版本；
• 方案二只是适合于KSS8.5系统及其以上版本的控制柜。

🎈测试完毕，感谢浏览🎈
