导读：KUKA KRC4常见的⚠️KSS13015 Ethercat Bus-Scan 故障 设备：CFG-Dev.: MicroResolver Digital Converter [BUS-Dev.:
🐞谝个咸（han）传🐞

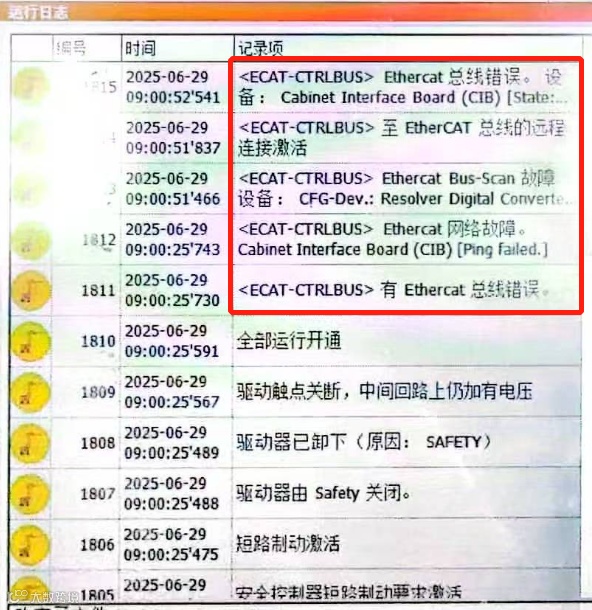

⚠️KSS13015<ECAT-CTRLBUS>Ethercat Bus-Scan 故障 设备：CFG-Dev.:Resolver Digital Converter (RDC) [BUS-Dev.: KUKA KPP1]

本来这篇分享在6月底7月初就发布出来的，但是种种原因再加上拖延症，一直没有整理，巧了前两天又遇到2台新机器人上电出现了2种不同的问题，那我还是整理一下，下面按照常见的频率依次给大家展示：
🤖还有这种🤖
1️⃣大力出奇迹✍️
前两天遇到这个案例真的是很暴力啊~ 故障点在机器人本体侧：

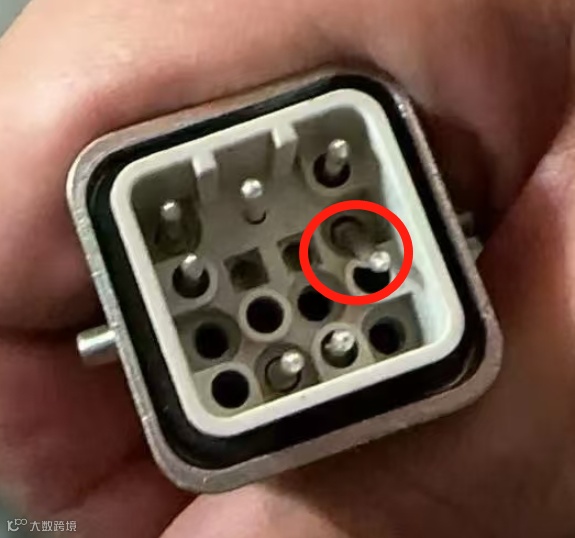

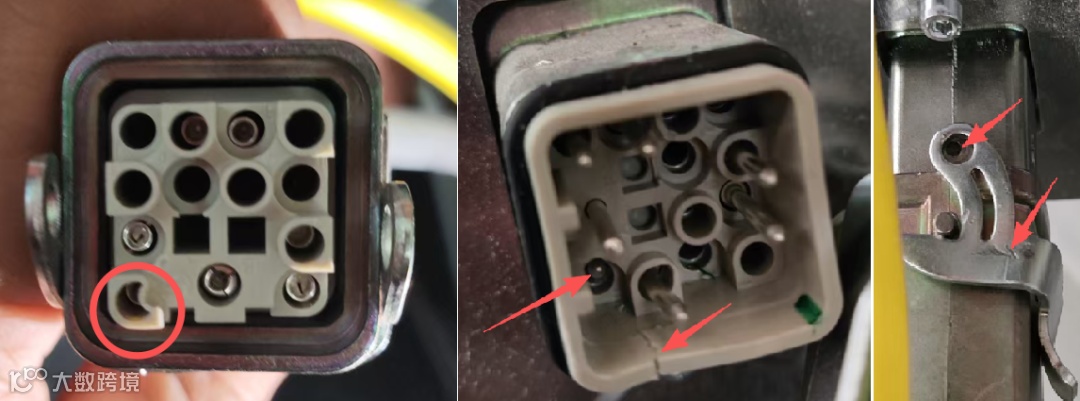

  • 线缆侧插针孔变形了
  • 机器人本体侧插座内壳开裂，插针被“怼”回去了
  • 最要命的是插座侧卡扣故障销子都干断了，真的是看也不看猛猛干~
当然有时候问题很有可能在控制柜侧的：
反正一句话，突出一个人狠话不多~😂
2️⃣配置错误✍️
由于WOV项目配置出错的可能性一般来说有2种可能性的：

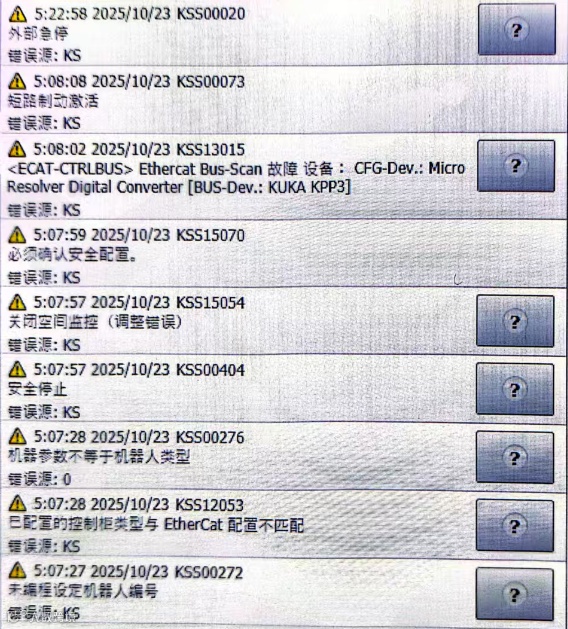

1.新机到货系统自带的WOV项目与硬件模块配置不一致，导致与RDC无法通讯导致的故障信息;

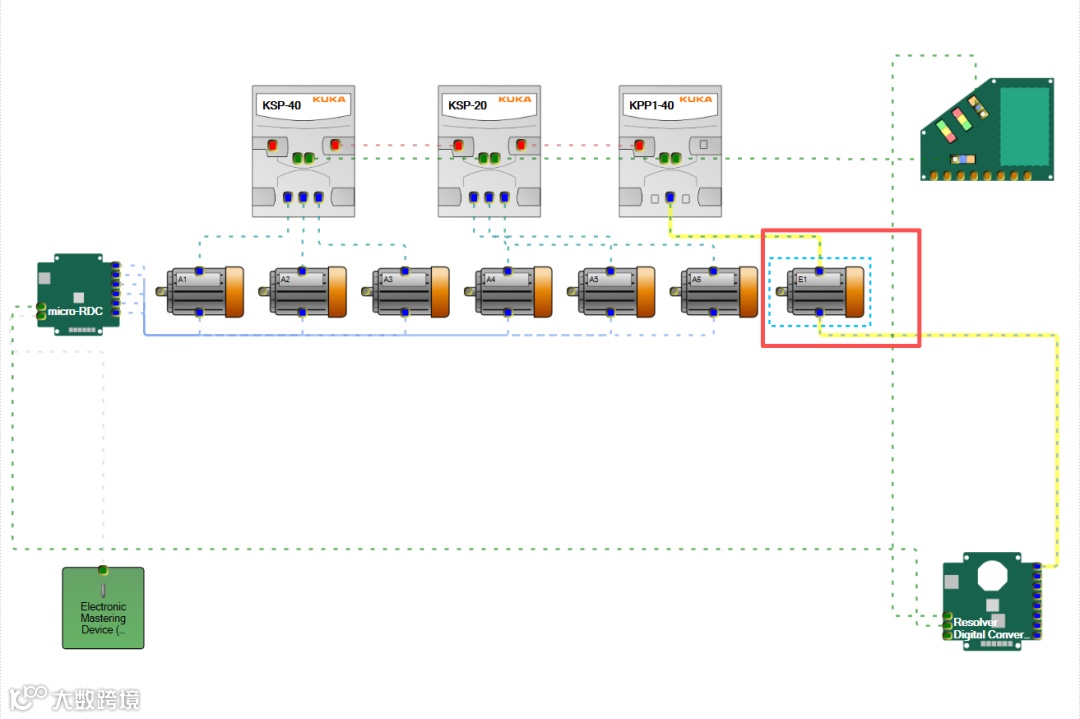

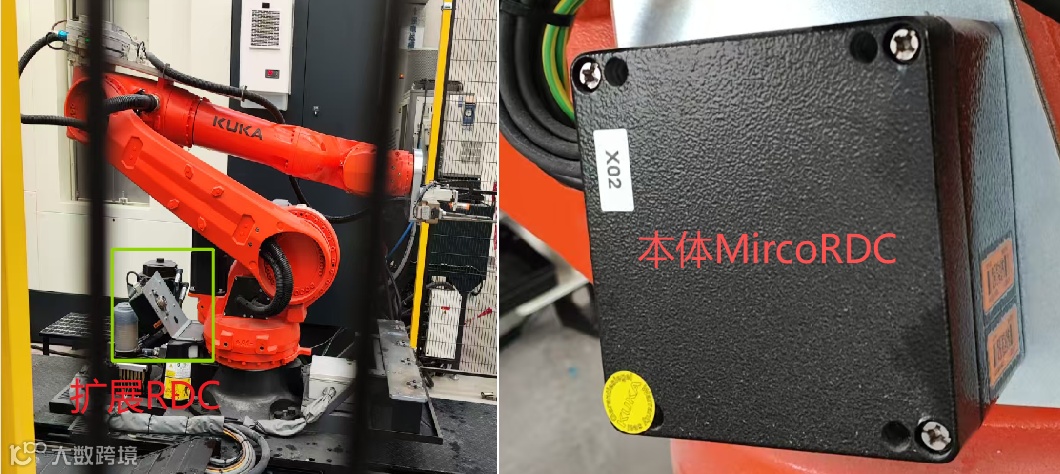

2.机器人需要下挂外部轴，但是自带的RDC通道数不够用，就需要额外添加一张扩展RDC配置。
如果加装的扩展RDC没有配置，只是链接线缆，那肯定也是会报错的。
具体配置可以参考如下项目：
3️⃣线缆故障✍️
要说RDC线缆出现故障的概率几乎为0，但是有一种情况，现场一台带有滑轨或行走轴的搬运机器人，不良集成商在坦克链中动力线缆和RDC线是非高柔性线缆，运行了一段时间后，这才出现了RDC通讯故障，甚至机器人轴的零点丢失...

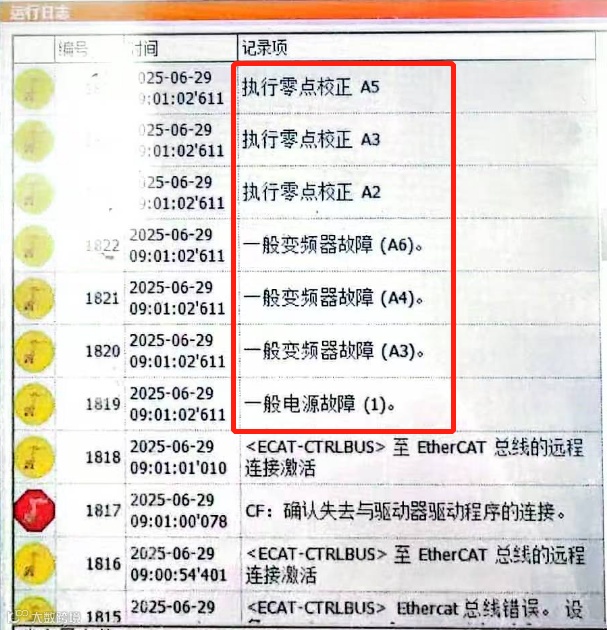

更惨的是机器人零点丢失了。
该说不说，这种问题已经遇到了很多次，终究原因是机器人自动化项目低价内卷造成的，为了追求利润和压缩成本，不良集成商也是不择手段了，当机器人出现故障了客户报修时，又可以甩锅给KUKA机器人，但现场一查终究还是包不住的呀😂😂😂
4️⃣RDC真的故障了✍️
最后一种情况就是小黑盒里面的RDC有故障了🤡，那只能换板子了...
🐞排查思路🐞
✍️先检查线缆插头；
✍️再检查项目配置；
✍️带外部轴要查坦克链里线缆是否为柔性线缆；
✍️最后在想RDC板卡。
