NVIDIA H100 到 Google TPU V5:大模型背后的AI算力军备竞赛

NVIDIA H100 到 Google TPU V5:大模型背后的AI算力军备竞赛 facetop智能汽车
2025-12-12
1
加我咨询车规级芯片业务👆🏻

 OpenAI 披露 GPT-4 完成约 1.7 万亿参数的训练时,其高达2.15×10² FLOPs 的算力消耗,其规模约相当于目前全球排名第一的超级计算机“El Capitan”在高效运行状态下一整年的累计计算量。这场始于模型算法的智能革命,如今已彻底转向底层算力的硬核比拼。

 NVIDIA H100 到 Google TPU V5,从千亿级投资的 AI 数据中心到液冷技术的普及,算力正成为定义科技霸权、产业格局乃至国家竞争力的核心变量。“算力即权力” 不再是夸张的隐喻,而是大模型时代的生存法则,驱动着一场规模空前的算力军备竞赛。

需求与瓶颈的双重倒逼
CONTENT

千亿参数模型的算力饕餮

大语言模型的爆发式增长,本质上是一场对算力的“吞噬革命”。GPT-4、Ll

ama 等千亿级参数模型的训练与推理,对计算、存储、通信三大维度提出了近乎苛刻的要求,这种极致需求成为芯片技术迭代的核心驱动力。

训练阶段的算力黑洞:数量级的指数级增长

模型训练是算力消耗的重灾区,其计算量需求呈现指数级上升趋势。GPT-4 的训练过程动用了 2.5 万张 A100 GPU,历时近百天完成,总算力消耗达到 2.15×10² FLOPs。

这种规模的算力需求源于两个核心因素:一是参数规模的爆炸式增长,从 GPT-3 的 1750 亿参数到 GPT-4 的 1.7 万亿参数,3年间模型参数指数级增长

二是训练数据量的海量扩张,GPT-4的训练数据集规模达到13万亿tokens。模型需要对如此海量的数据进行多轮迭代学习,而训练过程中每个token都需要经历前向和反向传播的密集计算,仅数据遍历就产生了天文数字级的计算任务。

对于 Llama 3 405B 这样的超大规模模型,单卡算力需求必须达到 1PetaFLOPs(FP16)以上,训练 1T tokens 需消耗 6×10²³ FLOPs 算力,相当于一台普通服务器连续运行数千年的计算量。

更严峻的是,训练过程中的算力浪费问题突出,主流大模型的 GPU 利用率普遍低于 30%,即使经过字节跳动 MegaScale 等优化技术提升,FP8 精度下也只能把利用率提升到43%,BF16 精度下约 54%这意味着大量算力在分布式训练的通信延迟、数据同步中被消耗。

推理场景的实时性挑战:毫秒级响应的算力博弈

如果说训练是对算力的“耐力考验”,推理则是对算力的 “爆发力挑战”。

随着生成式 AI 进入规模化应用阶段,推理场景对延迟的要求达到毫秒级 —— 交互式应用需要 99% 的请求响应时间低于 500ms,接近人类对话的自然节奏(200-300ms),这种需求倒逼芯片在算力密度、存储带宽和能效比上实现突破。

GPT-4 为例,其单次推理每生成一个 token 需消耗约 560 TFLOPs 计算量,这相当于约 2800 亿个被激活的参数各执行 2 次浮点运算。根据NVIDIA官方数据,B200在Llama3系列模型推理中,单卡吞吐量较H100提升最高15倍,延迟显著降低。

其144GB HBM3e显存与INT4量化技术,使70B-405B参数模型的高并发服务成为可能,性能提升源于显存容量、带宽与软件优化的系统优化。

存储与通信的双重瓶颈:算力释放的关键制约

大模型对算力的需求不仅体现在计算本身,更暴露了存储与通信的结构性瓶颈。训练阶段的存储开销远高于推理——除模型权重外,还需保存梯度、优化器状态及激活值,通常需要分布式优化技术(如 ZeRO)才能容纳超大规模模型。

以 GPT-3(175B)为例,其 FP32 权重约 700GB;而 GPT-4 总参数约 1.8T、激活参数约 220B,FP16 权重完整副本约 3.4TB,训练阶段(含梯度、优化器状态)单副本总存储需求约 13–14TB,必须通过 ZeRO-3 跨卡切片。

为缓解存储墙问题,现代AI 加速器采用高带宽内存。NVIDIA H100 配备 HBM3,显存带宽达 3.35 TB/s,约为 GDDR6 的 5–6 倍。在互连层面,NVIDIA Blackwell 架构通过 NVLink Switch 系统,机柜级聚合双向带宽可达约 32 TB/s,相较 2020 年 A100 时代的 NVLink 提升一个数量级以上。

通信延迟则成为分布式训练的核心瓶颈。1.7T 参数模型为例,单步 AllReduce 梯度同步需传输约 6.8 GB(FP16);若每秒执行数十步,累计带宽需求可轻松达到数 TB/s。

为解决这一问题,NVIDIA 第五代 NVLink 单卡提供 1.8 TB/s 双向互联带宽;72 张 GB200 组成的 NVLink 域聚合带宽约 32 TB/s。Google TPU V5p 则采用 3D torus + 光电路交换(OCS),单向芯片间通信延迟最低约 1–3 微秒,确保千芯片级集群的协同效率。

从通用计算到算力定制
CONTENT

专用芯片的进化之路

大模型的极致需求,彻底终结了通用计算芯片的主导时代。NVIDIA、Google 等科技巨头纷纷转向专用 AI 芯片设计,通过架构创新、工艺升级与生态整合,打造针对性的算力解决方案,这场技术竞赛正在重塑全球芯片产业格局。

NVIDIA 的算力霸权:从 H100 到 B200 的持续领跑

NVIDIA 凭对 AI 算力脉动的精准卡位,筑起了难以逾越的生态护城河。

旗舰H100(Hopper)采用台积电 4 nm,裸片 800 亿晶体管,稠密 BF16/FP16 算力 989 TFLOPS;稀疏 FP8 模式更推至 3.9 PFLOPS,在千亿模型推理中实现 25-30 tokens/s 的生成速率,延迟最低 ≈15 ms。

6 颗 HBM3 堆栈通过 CoWoS 2.5D 封装带来 3.35 TB/s 显存带宽,一扫存储瓶颈。

2025 年登场的 B200(Blackwell)将功耗上限提至约 1200 W(路演值),配套芯片内微流控液冷,让 700 W+ 持续输出成为可能;144 GB HBM3e 配合 INT4 量化,推理吞吐较 H100 再翻 4 倍,可支持 170B 参数量级高并发服务。

更重要的是,CUDA + cuDNN + TensorRT 的整套工具链,使 90% 以上主流 AI 框架与模型第一天即可在 NVIDIA 平台跑通,形成“硬件-软件-应用”闭环锁定,巩固了其千亿美金数据中心订单背后的技术护城河。

Google TPU V5:定制化架构的差异化突破

作为AI 领域的先行者,Google 早在 2013 年便启动了自研 AI 加速芯片 TPU(Tensor Processing Unit)项目,逐步构建起从硬件到软件的全栈技术优势。谷歌是唯一一家,没有之一,全栈人工智能公司:数据→算法→硬件→云服务器。

TPU 系列经历了从早期面向推理任务的专用加速器,向支持大规模训练、高度适配现代大模型架构(如 Transformer)的通用 AI 超算平台演进。

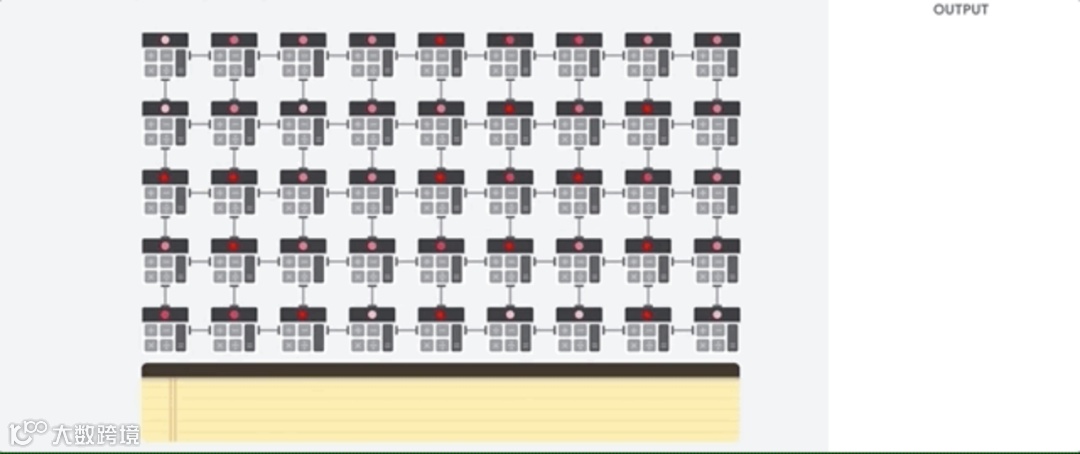

 TPU架构

TPU v5p 为代表的新一代 TPU,在架构设计上延续了高效矩阵计算单元(MXU)的核心理念,并针对注意力机制、长序列处理等 Transformer 关键操作进行了深度优化。通过高带宽片上存储、定制互连与软硬件协同设计,TPU v5p 在主流 AI 工作负载中展现出卓越的能效表现。

根据 MLPerf Training v4.0(2024)基准测试,其在 Llama、BERT 等模型上的训练能效优于 NVIDIA A100,与 H100 相比在 BF16 大模型预训练场景下每美元性能高 20–70%,亦具竞争力。

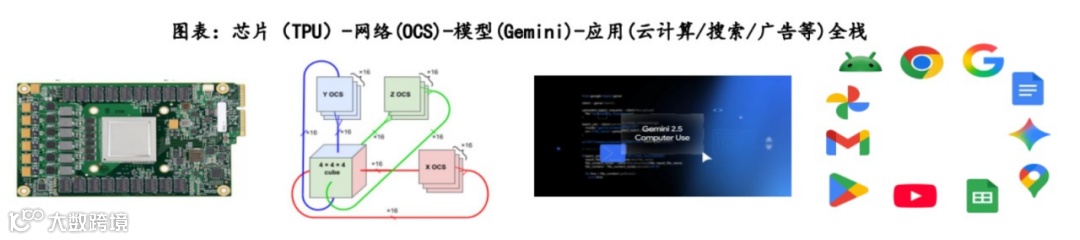

谷歌 AI 在其芯片(TPU)—网络(OCS)—模型(Gemini)—应用(云计算/搜索/广告等)等全栈优势下筑起了护城河

TPU v5p 的核心突破之一在于超大规模集群能力。借助高速电互连与光电路交换(Optical Circuit Switching, OCS)技术,单个 TPU v5p Pod 可集成 896 颗芯片,形成统一内存空间的 AI 超级计算机;若按媒体推测的 8960 芯片级联,理论峰值算力可达约 26 EFlops(BF16)。

Google 宣称,在数千芯片规模下,通信开销导致的性能损耗通常控制在 10% 以内,扩展效率高于 90%,显著优于传统 GPU 集群的扩展瓶颈。

为支撑Gemini 等超大规模模型的高效训练,Google 在 TPU 软件栈中强化了混合精度训练支持,默认采用 bfloat16(BF16)格式以兼顾数值稳定性和计算效率,并结合编译器自动优化(如 XLA)动态调整计算策略。其端到端优化大幅提升了训练吞吐与资源利用率。

依托Google Cloud Platform(GCP),Google 将 TPU v5p 与 JAX、TensorFlow 等框架深度集成,并通过 PyTorch XLA 扩展对主流开源生态提供支持,构建了覆盖“芯片—系统—云服务—开发工具—大模型”的完整 AI 基础设施闭环。

这一战略不仅加速了 Gemini 系列模型的研发迭代,也巩固了 Google 在企业级 AI 云服务市场的重要地位。

技术竞赛的核心维度:架构、工艺与封装的协同创新

当前专用AI 芯片的竞争,已进入架构、工艺与封装技术协同创新的深水区。

架构层面,从传统的 SIMD(单指令多数据)转向更适合 AI 计算的张量核心、脉动阵列设计,通过硬件级支持稀疏计算、量化计算等技术,提升单位算力的性价比;

工艺层面,台积电 3nm、2nm 工艺的普及,使芯片集成度提升 30% 以上,功耗降低 20%,为算力密度的提升奠定基础;

封装层面,CoWoS、InFO 等先进封装技术,实现了芯片与 HBM 显存、互连芯片的高密度集成,单卡 HBM 带宽突破 3 TB/s,机柜级 NVLink 聚合更冲至 >100 TB/s,解决了传统封带的带宽瓶颈。

液冷技术的普及则成为算力竞赛的重要配套。随着芯片峰值功耗从H100 的 350 W 攀升至 B200 预计 700 W 以上,传统风冷已无法满足散热需求,智算数据中心的功率密度已达 100 kW / 柜,远超风冷 20 kW / 柜的上限。

施耐德电气推出的 2.5 兆瓦级液冷解决方案,以及微软的芯片内微流控冷却技术,将数据中心 PUE 降低至 1.2 以下,实现 20%-30% 的节能效果,为算力规模的持续扩张提供了可能。

全球竞争格局与产业影响
CONTENT

算力即权力

大模型竞赛背后的算力军备竞赛,本质上是一场关于未来科技主导权的争夺。“算力即权力” 的现象,正通过产业格局、国家竞争与生态构建三个层面,深刻影响着全球科技发展的走向。

产业格局重构:从模型竞争到算力垄断

全球AI 竞赛已从模型创新转向底层算力军备。2025 年 9 月,NVIDIA 与 OpenAI 宣布首期投入 1000 亿美元、四年总预算 5000 亿美元,建设10 GW 级算力园区(含 20 座超算中心),首期部署 10 万块 GB200,理论满负荷年耗电可支撑约 800 万美国家庭。

这标志着 AI 产业进入“超大投入、超大规模、超高能耗”新阶段,千亿美金门槛把中小企业挡在门外。

算力集中化带来垄断风险:NVIDIA 占据 >80 % 全球 AI 芯片份额,H100/B100 一度炒到 4 万美元/卡仍供不应求;谷歌、微软、阿里则通过“芯片-云-模型”纵向整合,形成“算力越多-模型越好-应用越广-算力更多”的正向循环,进一步固化。

国家竞争的新维度:算力基础设施的战略博弈

算力已成为国家科技竞争力的核心指标,中美两国的算力竞争呈现出不同的发展路径。美国凭借在芯片设计、制造与生态构建的全链条优势,占据全球新增智能算力70%以上,总量份额约69%,OpenAI、Google等企业依托强大的算力支撑,在闭源大模型领域保持领先。

其10吉瓦级算力园区(20座数据中心)不仅是企业行为,更带有国家战略层面的考量,旨在巩固全球AI主导权。

中国则面临芯片限制的现实困境,智能算力规模约为美国的五分之一(全球占比约15%)。面对这一差距,中国选择了“开源生态+场景优势”的差异化路径,通过百度飞桨、华为昇腾等开源平台,降低算力使用门槛,同时依托海量应用场景,实现“体系化超车”。

阿里、华为等企业加速布局“芯片-云-模型”闭环,阿里云提供算力支撑,平头哥、昇腾芯片补齐硬件短板,通义、盘古大模型输出算法能力,形成了具有中国特色的算力生态。这种竞争已超越单纯的技术比拼,成为国家战略资源的博弈。

“算力即权力” 的深层逻辑:技术主权与产业话语权

“算力即权力” 的本质,是技术主权与产业话语权的争夺。在数字经济时代,算力是数据转化为价值的核心引擎,谁掌握了超强算力,谁就能够主导 AI 技术的发展方向,制定产业标准,甚至影响全球数字治理规则。

NVIDIA 的黄仁勋曾直言:“计算基础设施将成为未来经济的基础”,而 OpenAI CEO Sam Altman 则强调:“一切始于计算”。这些判断揭示了算力在未来经济体系中的核心地位。

对于企业而言,算力是创新的前提,缺乏足够算力支撑的企业,将无法参与下一代 AI 技术的竞争,逐渐被边缘化;对于国家而言,算力是科技自立自强的关键,没有自主可控的算力基础设施,就可能在 AI 革命中受制于人。

这种权力格局的重构,正在引发全球范围内的算力布局热潮,各国纷纷加大对 AI 芯片、超级数据中心的投入,一场关乎未来数十年发展权的算力军备竞赛,已全面拉开序幕。

算力竞赛的可持续性思考
CONTENT

挑战与出路

这场轰轰烈烈的算力军备竞赛,在推动技术进步的同时,也面临着能源消耗、垄断风险、技术瓶颈等多重挑战。如何实现算力的可持续发展,成为全球科技界必须面对的命题。

能源消耗是算力扩张的首要制约。10 吉瓦级 AI 数据中心的年用电量相当于 800 万美国家庭的需求,若按当前增速,2030 年全球 AI 算力消耗将占总发电量的 10% 以上,带来巨大的环境压力。

液冷技术、芯片能效优化、可再生能源应用成为破解之道,微软的微流控冷却技术、施耐德的高效液冷方案,以及谷歌在数据中心中使用 100% 可再生能源,都为算力的绿色发展提供了可能。

垄断风险则可能抑制产业创新。NVIDIA 在 AI 芯片市场的绝对主导地位,已引发全球范围内的反垄断担忧,其对 OpenAI 的千亿美金投资,可能进一步强化市场壁垒。

破解这一问题需要两方面努力:一是各国加快自主芯片研发,培育多元化的市场竞争主体;二是推动开源生态发展,降低算力使用门槛,让中小企业和开发者能够参与创新。

技术瓶颈的突破则需要跨学科协同。当前芯片工艺已逼近物理极限,3nm 以下制程的研发成本呈指数级上升,传统架构的性能提升空间逐渐收窄。

这要求行业从材料科学、量子计算、神经形态芯片等领域寻找新的突破方向,同时加强软硬件协同优化,通过算法创新降低算力需求,实现 “算力效率” 而非单纯 “算力规模” 的提升。

结语
CONTENT

大模型竞赛背后的算力军备竞赛,是数字文明发展的必然结果,也是技术进步与权力重构的集中体现。从 GPT-4 的千亿参数训练到 H100/B100 的算力突破,从 Google TPU V5 的架构创新到液冷技术的普及,算力正以惊人的速度重塑全球科技格局。

“算力即权力” 的命题,深刻揭示了算力在未来经济、科技、国家安全中的核心地位。

这场竞赛没有终点,但其发展方向终将走向可持续与包容性。未来的算力竞争,不再是单纯的规模比拼,而是算力效率、绿色可持续性与生态开放性的综合较量。

对于企业而言,需要在算力布局与创新效率之间找到平衡;对于国家而言,需要在自主可控与开放合作之间寻求共赢;对于全人类而言,需要确保算力革命带来的技术进步,能够惠及更多人,推动社会的共同发展。

算力军备竞赛的本质,是对未来的投资与争夺。在这场关乎创新权、发展权的竞争中,唯有坚持技术创新、生态开放、可持续发展的理念,才能在算力革命中占据主动,赢得未来。
