当智能汽车以120km/h的速度疾驰时，每一毫秒的计算延迟都可能关乎生命安全。在理想汽车星环OS（HaloOS）的硬实时系统中，MCU芯片承担着整个系统的"神经中枢"角色——它必须在严格的时间约束内，精准完成从传感器数据采集、实时决策到执行器控制的全链路处理。
作为HaloOS 的智控首发平台和核心MCU供应商，芯驰科技的E3650芯片正是为这样的极致要求而生。今天，我们将揭秘E3650如何通过创新的性能与架构设计，为智能汽车的硬实时系统提供坚实的算力基础。
在传统汽车电子系统中，MCU主要处理相对简单的控制任务。但在智能汽车时代，系统复杂度呈指数级增长：
-
多传感器融合
需要同时处理来自雷达、摄像头、超声波等多路传感器的实时数据。
-
复杂算法执行
从简单的PID控制升级到复杂的融合算法、决策逻辑和预测模型。
-
严苛的实时性要求
在硬实时系统中，任何一个环节的延迟都可能导致系统失效。
E3650的多核异构架构 为实时而生 CONTENT
架构总览
E3650采用业界领先的多核异构架构，针对不同的实时需求进行了精心设计：
-
高性能Cortex-R52+主核
高算力强实时R52+集群，行业同等级最高主频600MHz
支持锁步模式（Lockstep），满足ASIL-D功能安全要求
专为实时控制优化，中断响应延迟低至纳秒级
-
多功能Cortex-R5辅助核心
超强算力信息安全CPU，吞吐率倍数于竞品的硬件加速器，硬件支持国密算法
低功耗CPU，极致的运行/静态功耗，支持丰富的唤醒源
-
硬件加速单元
SSDPE硬件通信引擎，CAN/CANFD转发不占用CPU
双路GBit以太网（TSN），支持硬件环网架构，可节省Switch芯片
实时性能指标

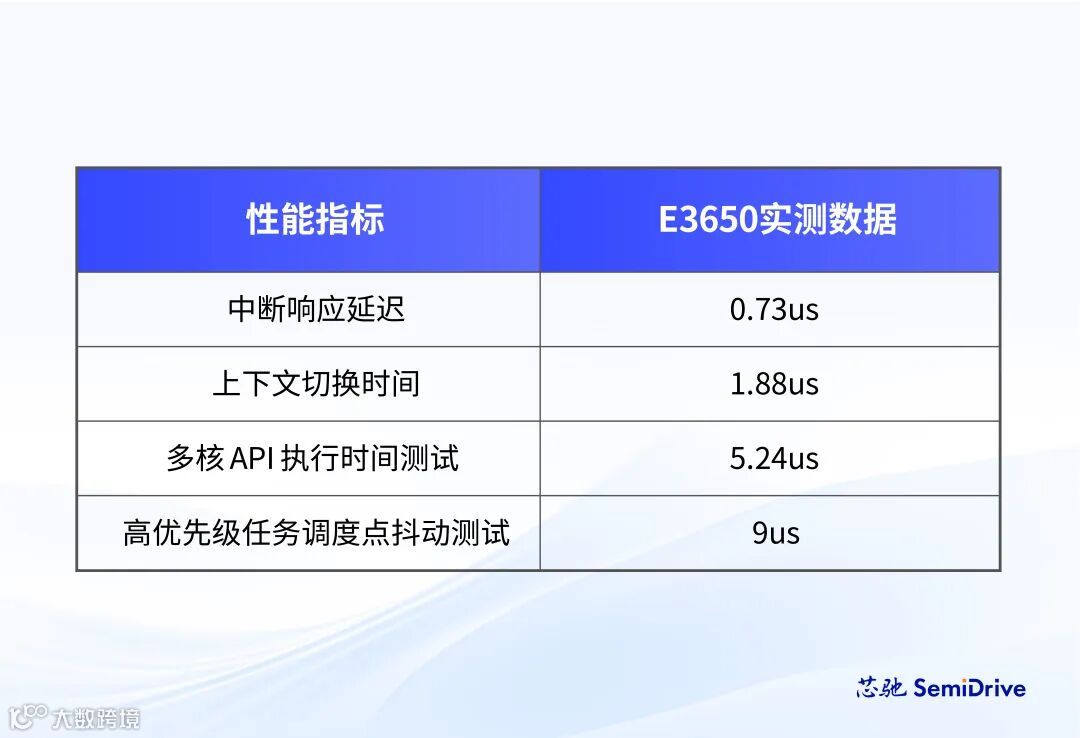

基于E3650的架构特性，在HaloOS的实际应用中，我们测得以下关键性能指标：
再强的 CPU，如果没有高效的内存系统支撑，也会成为"巧妇难为无米之炊"。E3650在内存架构上做了精心设计。
TCM（紧耦合内存）
紧耦合内存（TCM，Tightly Coupled Memory）是E3650实时性能的第一道保障。
-
核心特性
每核独享128KB
避免总线竞争，访问延迟为零等待周期（2个多功能核各自具有 64KB TCM）；
直连CPU核心
物理位置紧邻处理器，数据路径最短；
无缓存干扰
不经过Cache，访问时间100%确定；
-
典型应用场景

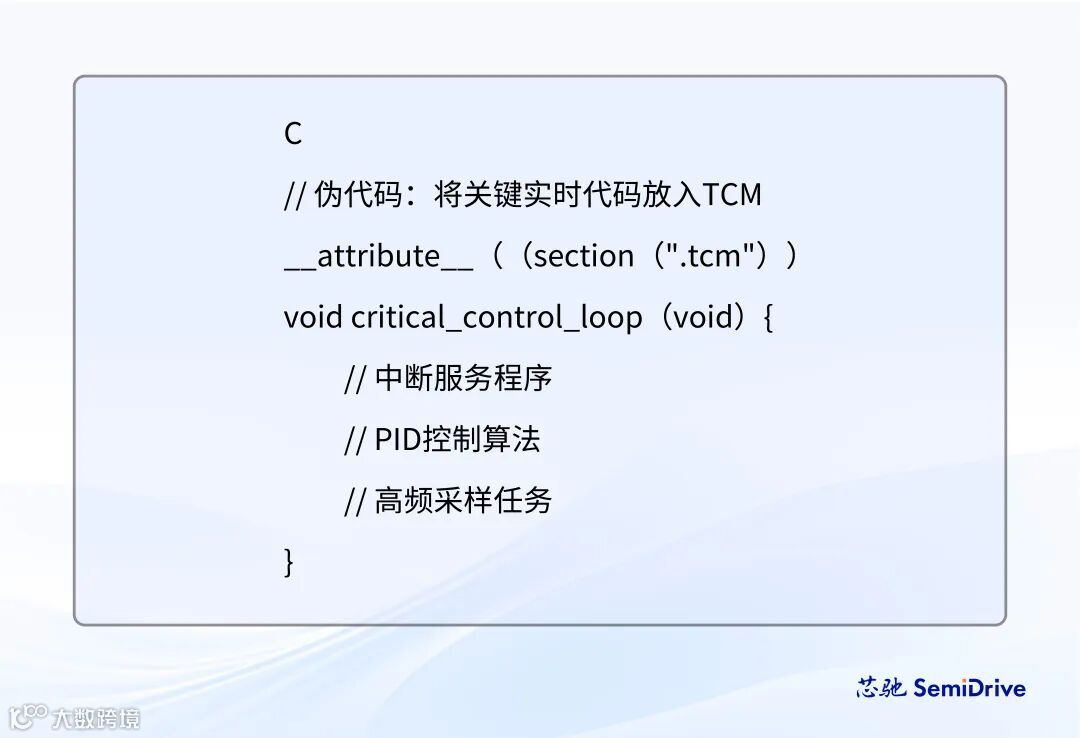

在HaloOS中，可将所有ASIL-D级别的控制代码和中断向量表都部署在TCM中，确保最坏情况执行时间（WCET）的绝对可预测性。
IRAM：片上"高速公路网"
片上SRAM （IRAM）是E3650的第二层内存体系，提供了大容量的的高速存储空间。E3650的IRAM控制器支持ECC功能，可工作在两种模式：
模式一：ECC使能（安全优先）：
数据 RAM + ECC RAM：采用（64，8）汉明码；
单比特纠错+双比特检测（SECDED）；
每 64 位数据 RAM 配备 8 位 ECC RAM，总计提供额外的 1/8 空间用于ECC；
适用场景：功能安全要求高的关键数据存储；
模式二：ECC禁用（容量优先）
纯数据存储：ECC RAM空间可转为数据RAM使用，提供额外的存储空间；
适用场景：对容量需求大、安全等级要求相对较低的应用；
CRAM：权限管理的"智能网关"
在汽车芯片领域，谈到片上存储，大家最熟悉的莫过于上述的 IRAM（Internal RAM）。但芯驰E3650采用的CRAM（Coherency RAM）却远不止是一块简单的内存，它更像是一位智能管家，不仅提供存储空间，还负责数据安全、访问控制和错误防护。
传统MCU的IRAM就像一个"公共仓库"：任何有权限的模块都能随意读写，没有区域划分，也缺乏数据保护机制。这在功能安全要求日益严苛的汽车电子领域，已经难以满足需求。
芯驰E3650的CRAM则完全不同。它在保留高性能直接访问特性的同时，引入了安全管控能力，让片上存储真正成为系统安全架构的一部分。
优势一：分区管理
CRAM 支持将内存划分为8个独立区域，每个区域都有独立的起止地址和访问权限配置。这就像把一个大仓库改造成了带门禁的分区储藏室，在一颗运行AUTOSAR的汽车ECU中，您可以这样规划：
区域0-1：存放安全域的关键算法和密钥，仅允许安全核心读写
区域2-3：存放应用层的实时数据缓冲，允许应用核心访问
区域4-5：诊断数据区，允许诊断服务读取但禁止写入
区域6-7：预留给OTA升级临时数据
优势二：多维权限控制
CRAM引入了4级权限体系：
安全域（SEC） vs 非安全域（NSE）
特权模式（PRI） vs 用户模式（USER）

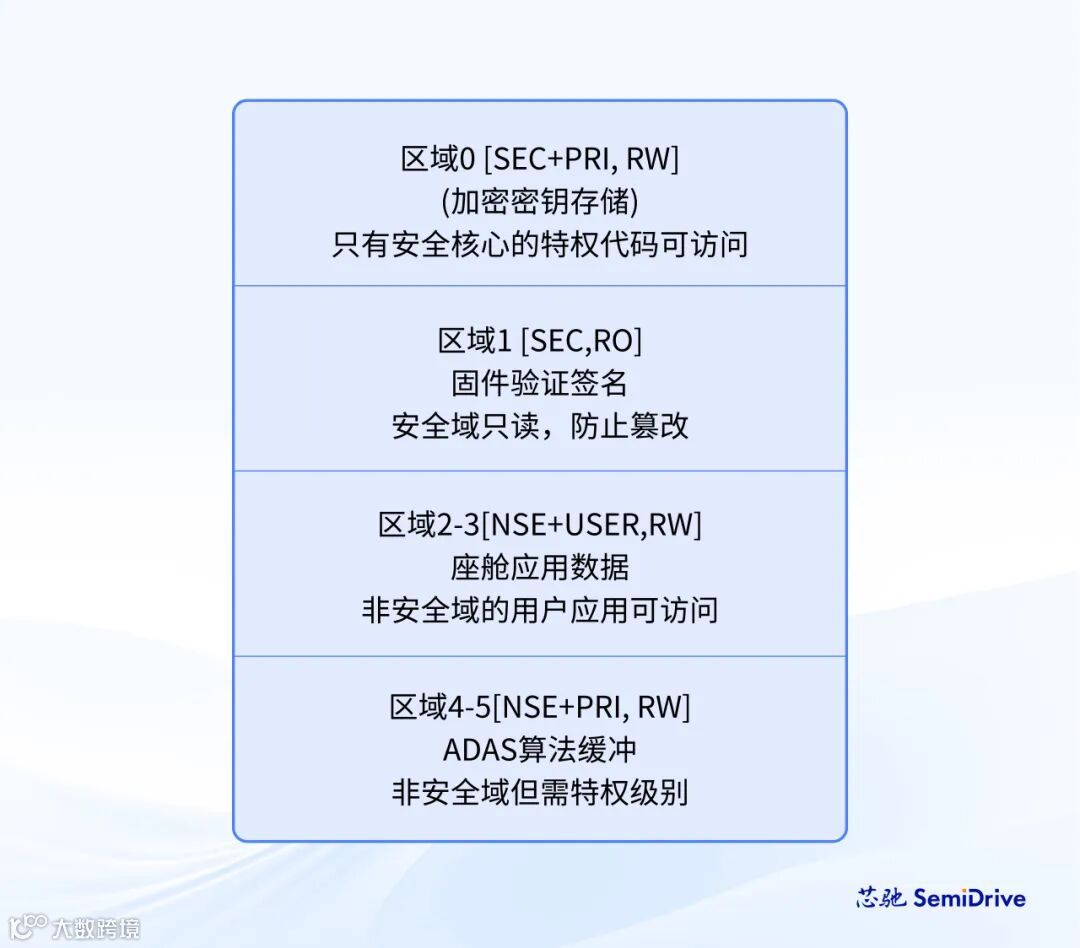

每个区域的访问权限可以独立配置为：禁止访问、只写、只读、读写四种模式。CRAM区域规划示例如下，这种设计确保了即使座舱系统的某个第三方App存在漏洞，也无法窃取ADAS系统的传感器数据或篡改安全核心的密钥。
片上非易失性存储 eNVM

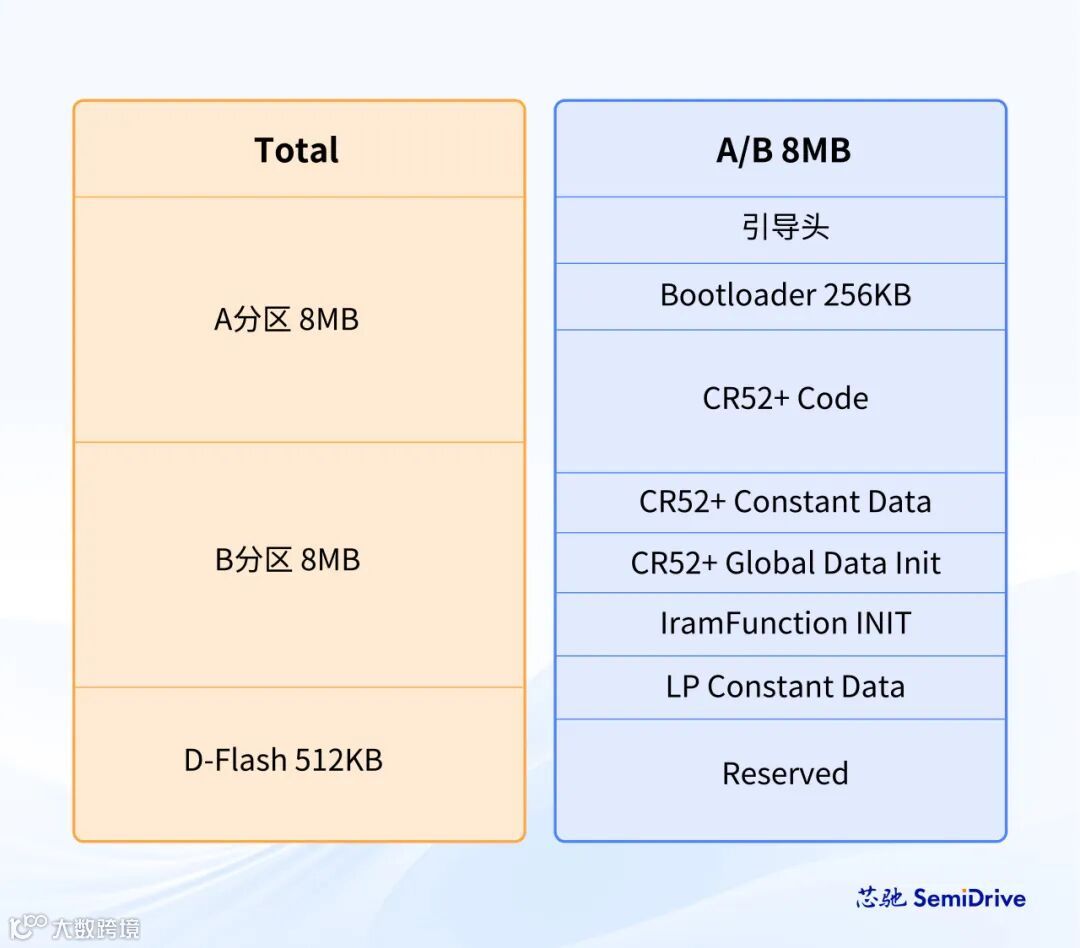

芯驰E3650集成专为车规级应用设计的高性能非易失性存储解决方案，提供了16.5MB的非易失存储能力。支持双区架构及 A/B 分区启动、安全启动等关键特性，HaloOS可轻松应用E3650实现安全的OTA升级。
ECC错误保护：
支持ECC检错机制和记录错误地址；
对于可纠正的ECC错误，硬件自动重试读取直到数据正确或达到最大重试次数；
重试次数可配置，并提供重试成功计数器；
HSM安全镜像区域：
专为硬件安全模块(HSM)预留高安全镜像区域；
支持HSM密钥区域保护，仅允许HSM读取或HSM核心在特定信号下写入；
IRAM_LP：低功耗域的"守夜人"
相比通用的 IRAM，IRAM_LP 不仅在低功耗模式下可用，更可提供灵活的容量禁用机制，可实现分级功耗控制，支持用户实现分场景功耗策略，运行模式全开，待机模式部分禁用，深度睡眠大幅禁用。
000: 128KB全开启（高性能模式）
001: 禁用16KB，保留112KB（性能优先）
010: 禁用32KB，保留96KB
011: 禁用48KB，保留80KB
100: 禁用64KB，保留64KB（平衡模式）
101: 禁用80KB，保留48KB
110: 禁用96KB，保留32KB
111: 禁用112KB，仅保留16KB（极致省电）
外部XSPI接口（扩展串行外设接口）
E3650集成了业界领先的XSPI（扩展串行外设接口）控制器，为系统提供灵活高效的外部存储扩展能力。XSPI是Hyperbus接口的超集，支持Hyperflash和HyperRAM设备访问，同时兼容标准的SPI Flash设备。
核心特性：
多通道架构
支持双通道1/4/8位数据线SPI flash和HyperRAM，每通道支持2个片选引脚，可同时连接多个存储设备
高带宽支持
支持8位数据线flash和HyperRAM，提供更高的数据吞吐率
灵活的数据率
支持SDR（单倍数据率）和DDR（双倍数据率）模式，适应不同性能需求
XIP模式
支持XIP（就地执行）模式，CPU可直接从外部Flash执行代码，无需先加载到RAM
高级特性
智能预取机制
支持数据预取，多个专用主组（Master Group）和1个共享组，大幅提升连续访问性能
内联AES128加密
支持内联AES128保护，在数据传输过程中实时加解密，确保存储数据安全
加密密钥管理
内置加密密钥管理功能，支持多个密钥存储和管理，满足功能安全要求
主从通信模式
支持主从通信模式，可实现XSPI控制器之间的互联
典型应用场景
外设扩展
可搭配芯驰 E3010 扩展芯片，灵活拓展 SPI、PWM捕获、PWM输出、ADC等多种数字、模拟接口
启动代码存储
将启动代码存储在外部Flash，支持XIP直接执行，节省宝贵的片上存储资源
固件更新存储
存储备用固件和配置数据，支持安全的在线升级
日志记录存储
利用大容量外部存储记录系统运行日志和诊断数据
通过智能预取和缓存管理，XSPI接口可以有效降低外部存储访问延迟，提升系统整体性能。在DDR模式下，配合8位数据宽度，可以达到极高的数据传输速率，满足实时系统对外部存储的苛刻要求。
确定性内存访问
在硬实时系统中，内存访问的确定性比平均性能更重要。E3650通过以上硬件机制保证：
独占访问路径
TCM可设置为每核独占，避免总线竞争；
优先级仲裁
内存总线支持优先级，高优先级任务优先访问；
缓存锁定
关键代码可锁定在缓存中，避免不确定的缓存miss；
这些设计确保了在最坏情况下，内存访问延迟依然可控，满足硬实时分析的要求。
E3650的高性能多核架构为HaloOS的硬实时系统提供了坚实的算力基础：
多核高算力：强大且确定的实时计算能力
硬件调度支持：极低开销的任务切换和优先级管理
多层次内存：消除内存瓶颈，确保访问确定性
