前言
设备管理一般可分为带外管理和带内管理。
常规远程设备管理一般通过带内完成，如服务器使用的远程桌面、ssh，交换机的telnet等，这些都是基于设备操作系统来对设备进行管理和维护。当系统出现异常时则有可能无法进行远程维护，此时除现场处理以外的办法则是使用设备提供的带外管理接口。
带外管理（Out-of-bandmanagement）是基于硬件的一种管理方式，使用专用硬件模块或特殊的远程管理卡提供管理接口，通过专用的数据通道对设备进行远程维护和管理，完全独立于设备操作系统之外，甚至可以在设备关机状态下进行远程监控与管理。目前绝大部分服务器提供带外管理接口，部分网络设备也提供的带外管理接口。
本文主要讲解服务器的带外管理原理及常用工具，以及服务器带外的集中管理。
服务器带外管理原理
一、基本于IPMI协议的服务器带外管理
IPMI（Intelligent Platform Management Interface）,“智通平台管理接口”是为服务器管理设计的一种工业标准。为了解决服务器远程管理标准化，最初由Intel 、HP、Dell、NEC等公司于1998年共同提出。在IPMI标准出台之前，每个服务器制造商使用自己的服务器管理方案，对用户来说难于统一管理。IPMI标准的推出，使不同产品的集中管理成为可能。
IPMI让用户可以通过网络来监控服务器上各种硬件组件的健康状况，如CPU电压、风扇转速、系统温度、功耗等。用户可以设定传感器的临界值，当系统异常时，可以将运行状态及事件以日志方式记录。IPMI还可以检测电源状态，可以下达开、关机或重启指令。
IPMI的核心是基板控制器（BMC），其完全独立于服务器的CPU、BIOS、操作系统、开关机状态之外，是一个完全独立运行的系统。IPMI功能通过向BMC发送指令完成，指令附合IPMI规范。

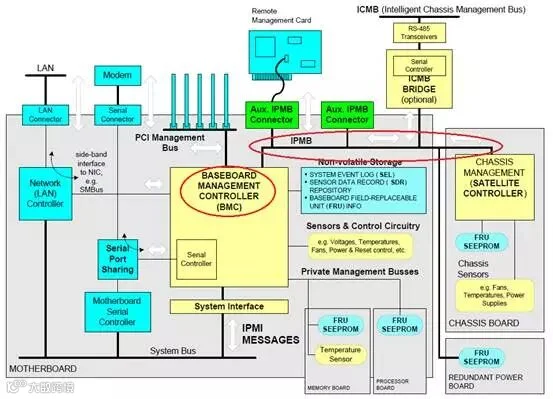

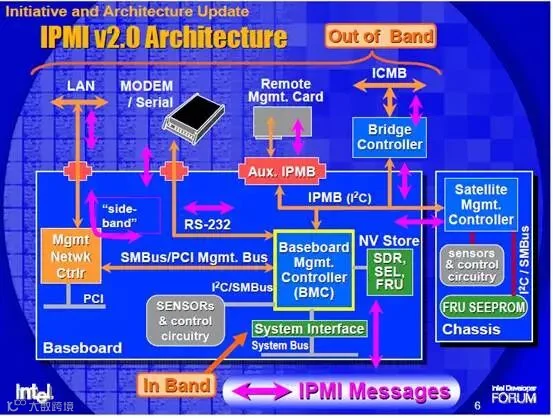

1.IPMI架构
如图所示，其核心为BMC（Baseboard Management Controller基板控制器），是集成于服务器主板上的一个单片机，有独立的固件，固件可升级，并通过各接口来管理整个系统。
IPMB接口：智能平台管理总线（IntelligentPlatform Management,IPMB）,连接外围控制器，分别执行不同功能；可用于和外围的传感器、存储器沟通，以读取系统检测信息及记录相关数据（SDR、SEL）；还可以外接其他用户板，用来扩展IPMI管理平台功能；
系统接口：通过服务器操作系统（OS）获取IPMI信息（通过带内访问IPMI）；
Serial/Modem接口：通过串口访问IPMI；
LAN接口：通过网络访问IPMI；

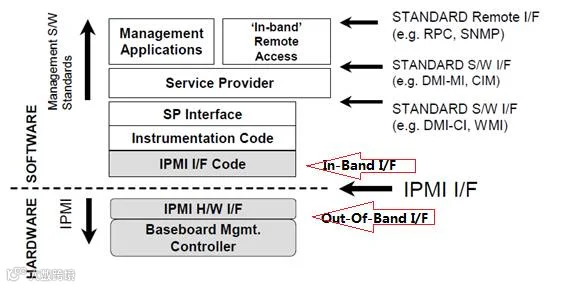

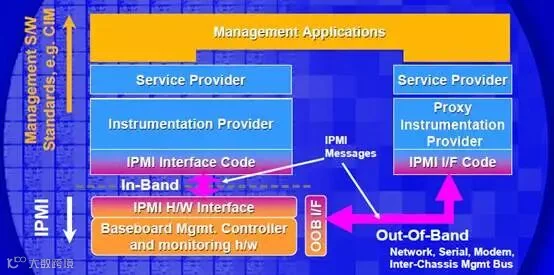

2.IPMI与管理软件：
3.IPMI主要功能
远程电源控制（on/off/cycle/status）
服务器环境监测（温度、风扇、CPU电压等）
系统日志（System event log）
串口重定向Serial over LAN （SOL）
二、各厂商带外管理扩展
通过标准的IPMI协议可以对服务器多项参数进行监控及管理，但对有些功能如vKVM、vMedia、硬盘监控等目前还不支持，因此目前多数厂商在支持标准IPMI协议上，一般都推出了自己的带外管理扩展卡，如dell的idrac、HP的ilo、IBM的imm等。扩展卡一般支持ipmi2.0协议并提供web接口。

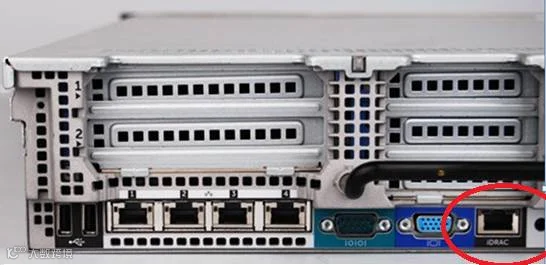

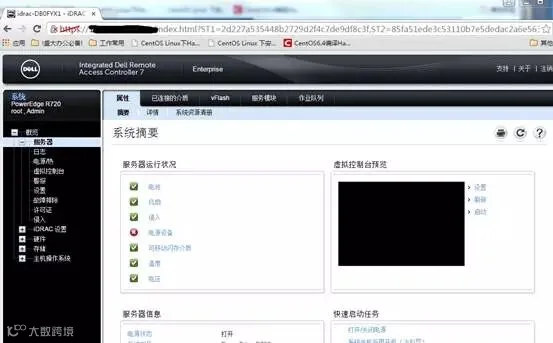

1.Dell的idrac卡
iDrac卡为DELL服务器远程管理卡，一般需要单独采购，且存在许可证差异，有Express和Enterprise版本等，不同版本存在功能限制。最新版本为iDrac8.

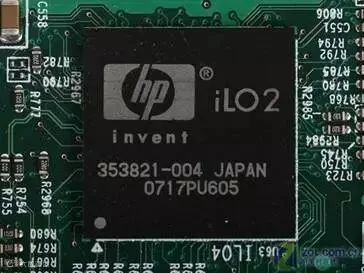

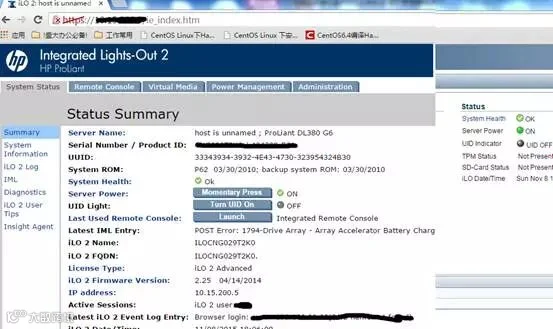

2.HP ilo

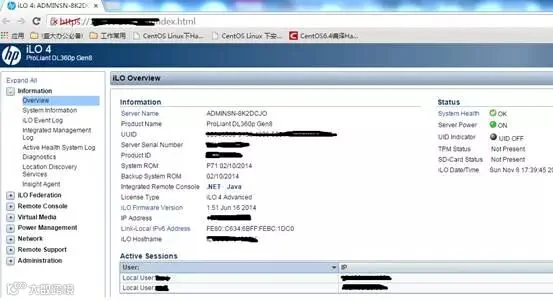

HP ilo 目前常用版本有ilo2/ilo3/ilo4，直接集成在服务器主板上，vKVM/vMedia功能需要license.

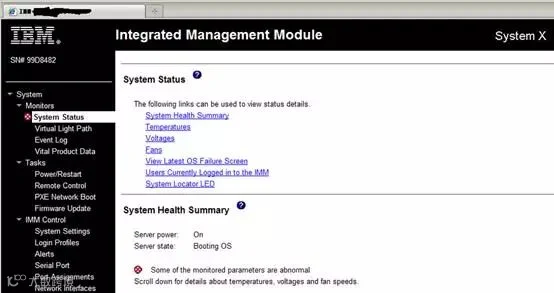

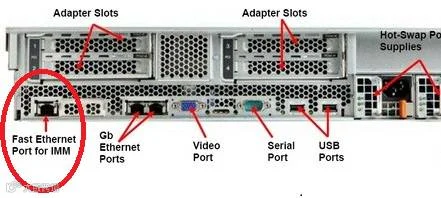

3.IBM IMM（IMM2）

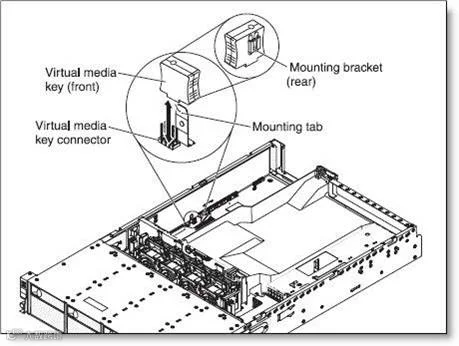

（IBM Virtual Media Key）
IBM常用的有IMM和IMMI2两个版本，有些功能需要升级FoD激活密钥，vKvm/vMedia需要硬件“Virtual Media Key”
常用工具
ipmitool
ipmitool是IPMI平台常用管理工具，支持IPMIv1.5或IPMI v2.0规范，通过ipmitool可以获取服务器信息以及远程开关机等功能。其它工具还有ipmiutil、OpenIPMI、FreeIPMI等。
ipmitool有两种使用方式

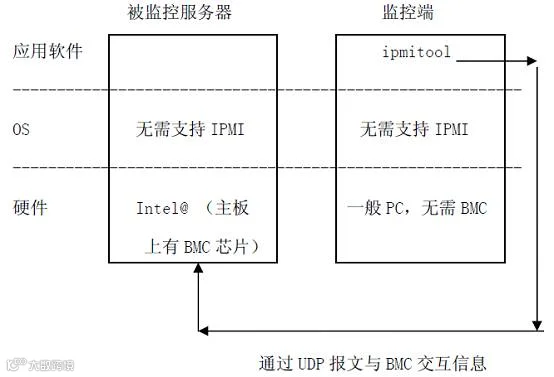

（1）带外方式：通过网络接口与BMC通讯，操作系统不需要安装驱动；

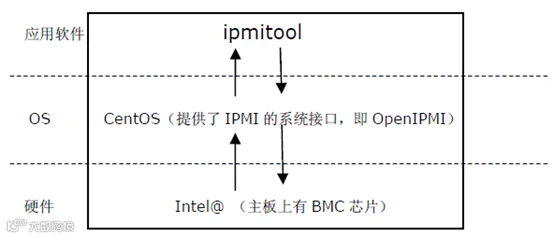

（2）带内方式：在操作系统内部使用OS提供的接口与BMC通讯，操作系统需要安装OpenIPMI驱动；
ipmitool使用
1.工具及驱动安装
# yum install OpenIPMI OpenIPMI-tools OpenIPMI-libsOpenIPMI-devel
启动ipmi服务： service ipmi start
确定是否支持ipmi设备：
# more/proc/devices | grep ipmidev
*** ipmidev #有这一行说明有IPMI设备
如果仅使用带外方式，则只需要安装OpenIPMI-tools
2.ipmitool命令
ipmitool [–I interface] [–H<hostname> –U <username> –P<password>] <command>
interface包括open、lan、lanplus；
Open：使用OpenIPMI通道，应用于带内（OS），可省略；
Lan：通过网络接口，使用RMCP协议（IPMI v1.5）；
Lanplus：与Lan相同，但使用RMCP+协议（IPMI v2.0）；
常用Command：
Lan: 配置网络
Sdr: 显示监控项、读取传感器信息
Sensor: 显示传感器详细信息
Fru: 显示Fru信息
Sel: 显示System Event Log (SEL)
User: 配置用户信息
Mc: 查看MC（Management Contollor）信息及复位MC
Chassis:查看chassis状态及配置
例：
带内方式
（1）获取网络信息
[root@localhost home]# ipmitool lan print
Set in Progress : Set Complete
Auth Type Support : NONE MD2 MD5 OEM
Auth Type Enable : Callback : NONE MD2 MD5 OEM
: User : NONE MD2 MD5 OEM
: Operator : NONE MD2MD5 OEM
: Admin : NONE MD2 MD5 OEM
: OEM :
IP Address Source : Static Address
IP Address : 192.168.106.88
Subnet Mask : 255.255.255.0
MAC Address : 00:e0:81:d7:9e:d2
SNMP Community String : AMI
IP Header : TTL=0x00 Flags=0x00 Precedence=0x00TOS=0x00
BMC ARP Control : ARP Responses Disabled, GratuitousARP Disabled
Gratituous ARP Intrvl : 0.0 seconds
Default Gateway IP : 192.168.106.1
Default Gateway MAC : 00:00:00:00:00:00
Backup Gateway IP : 0.0.0.0
Backup Gateway MAC : 00:00:00:00:00:00
1q VLAN ID : Disabled
1q VLAN Priority : 0
RMCP+ Cipher Suites : 1,2,3,6,7,8,11,12,0,0,0,0,0,0,0,0
Cipher Suite Priv Max : aaaaXXaaaXXaaXX
: X=Cipher Suite Unused
: c=CALLBACK
: u=USER
: o=OPERATOR
: a=ADMIN
: O=OEM
（2）获取SDR信息
[root@localhost home]# ipmitool sdr
CPU0 below Tmax | 59 degrees C | ok
CPU1 below Tmax | 59 degrees C | ok
System Ambient | 21 degrees C | ok
DIMM0 Area (RT4) | 26 degrees C | ok
CPU0 VCORE | 0.92 Volts | ok
CPU1 VCORE | 0.85 Volts | ok
5V | 4.90 Volts | ok
+12V | 11.81 Volts | ok
VBAT | 2.93 Volts | ok
3V | 3.01 Volts | ok
SYSTEM FAN 1 | 7290 RPM | ok
SYSTEM FAN 2_1 | 7830 RPM | ok
SYSTEM FAN 2_2 | 5760 RPM | ok
SYSTEM FAN 3_1 | 8280 RPM | ok
SYSTEM FAN 3_2 | 5490 RPM | ok
SYSTEM FAN 4 | 7380 RPM | ok
SYSTEM FAN 5 | 7110 RPM | ok
Interrupt_1 | 0x00 | ok
Interrupt_2 | 0x00 | ok
（3）获取用户信息
[root@localhost home]# ipmitool user list 1
ID Name Callin Link Auth IPMI Msg Channel Priv Limit
1 root false false true ADMINISTRATOR
2 lenovo false false true ADMINISTRATOR
3 three false false true ADMINISTRATOR
注：HP服务器channel号一般为2
带外方式：
[root@localhost /]# ipmitool -I lanplus -H192.168.106.88 -U lenovo -P lenovo user list 1
ID Name Callin Link Auth IPMI Msg Channel Priv Limit
1 root false false true ADMINISTRATOR
2 lenovo false false true ADMINISTRATOR
3 three false false true ADMINISTRATOR
[root@localhost /]# ipmitool -I lanplus -H192.168.106.88 -U lenovo -P lenovo power status
ChassisPower is on
基于带外的服务器集中管理
IPMI主要用于服务器的健康监控、功耗管理、远程开关机等。目前专门基于IPMI的管理平台很少，一般会基于ipmi2.0协议开发或使用ipmitool工具获取定时获取设备信息集成至自己的资源管理或监控平台。
超微（Supermicro）提供了一个基于impi的管理工具IPMIview2.0，对各品牌服务器支持较好。
Intel目前在做基于ipmi、snmp、ssh等多协议数据中心管理平台IntelDCM和vKVM。

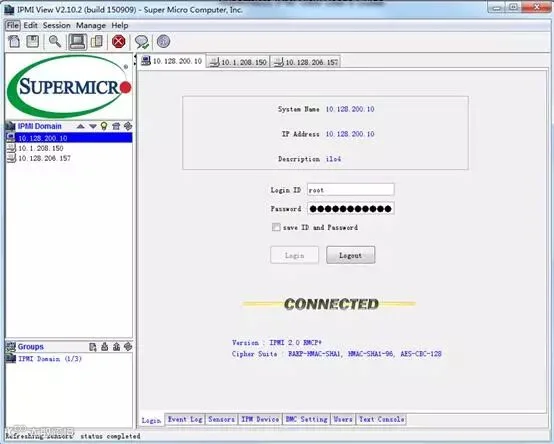

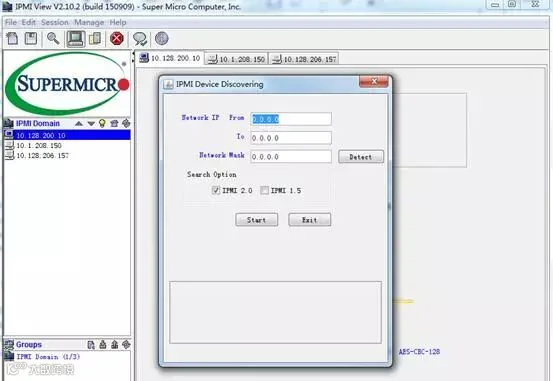

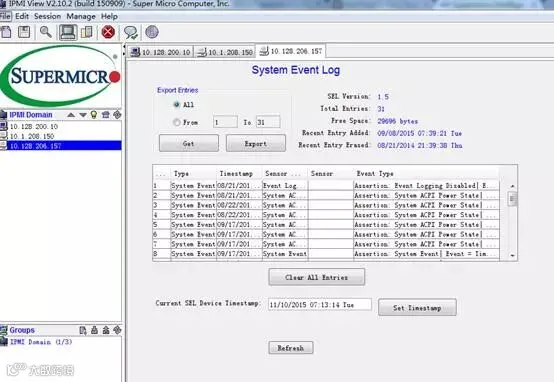

IPMIView2.0 （最新版本v2.10.2）
IPMIView是Supermicro公司为自己公司板载IPMI卡开发的基于windows系统下的管理工具。在自己的板卡上可以远程挂载ISO、img等多种格式的镜像文件，及远程管理等。
经测试，最新版的v2.10.2支持大部分厂商的服务器，包括HP（V2.9版本不支持HP服务器）。

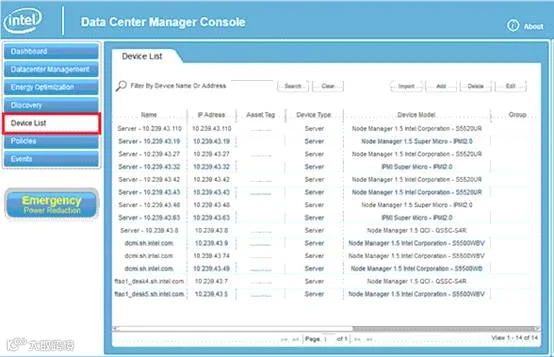

Intel DCM、vKVM

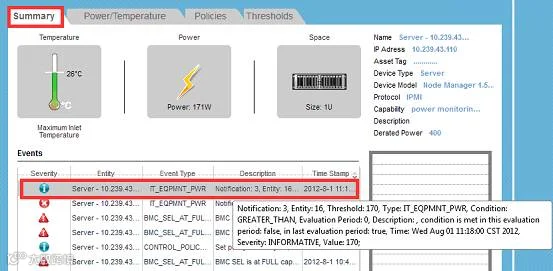

（1）DCM （Intel® DataCenter Manager）：基于ipmi的功耗/温度、监控/报警等。

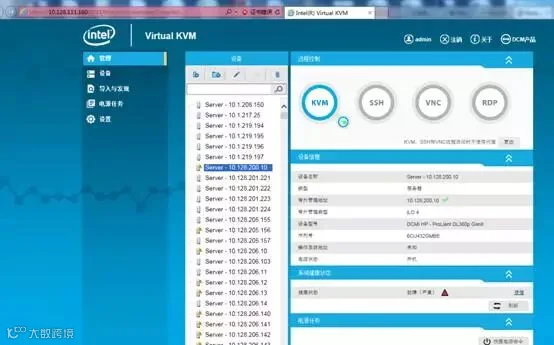

（2）vKVM (Intel® Virtual KVM)
基于多协议集中控制、支持带外/带内通信的数据中心管理平台。
附录：
Intel官网：
http://www.intel.com/content/www/us/en/servers/ipmi/ipmi-home.html
http://www.intel.com/content/www/us/en/software/intel-dcm-product-detail.html
http://www.intel.cn/content/www/us/en/software/intel-virtual-kvm-gateway-product-detail.html
Supermicro 官网：
http://www.supermicro.com.tw/products/nfo/IPMI.cfm
Supermicro IPMIView2.0 下载
ftp://ftp.supermicro.com/utility/IPMIView
ipmitool:
http://sourceforge.net/projects/ipmitool/
ipmiutil:
http://ipmiutil.sourceforge.net/
OpenIPMI
http://sourceforge.net/projects/openipmi/
FreeIPMI
http://www.gnu.org/software/freeipmi/
