VirtualLab:微透镜阵列CMOS传感器分析
>
0
0
VirtualLab:微透镜阵列CMOS传感器分析
infotek
2025-12-12
1
导读:在本例中,我们研究了像素尺寸等于或低于2µm的CMOS传感器的性能。采用严格的FMM/RCWA进行仿真,以验证微透镜的有效性。
摘要
近几十年来,CMOS传感器的像素尺寸已经从~10µm缩小到~2µm,甚至更小。通过减小像素尺寸,可以获得更高的空间分辨率。同时,这也给每个像素上微透镜的功能带来了问题。在本例中,我们研究了像素尺寸等于或低于2µm的CMOS传感器的性能。采用严格的FMM/RCWA进行仿真,以验证微透镜的有效性。

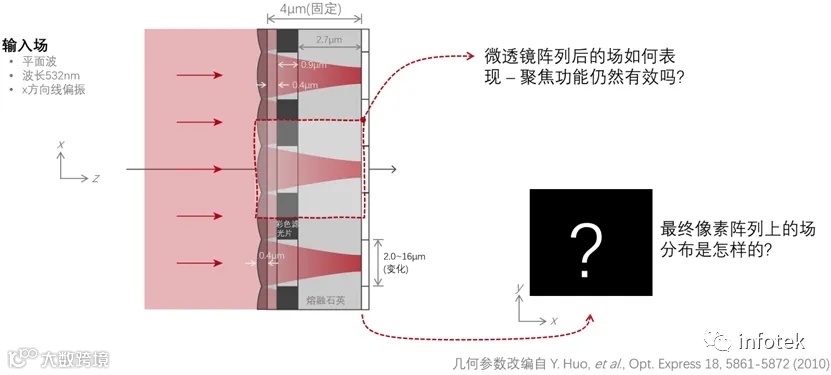

建模任务
模拟&设置:单平台互操作性
建模技术的单平台互操作性
在模拟中达到正确的精度-速度平衡需要对系统的每个部分使用不同的建模技术,这样可以在不过度计算的情况下考虑相关影响。

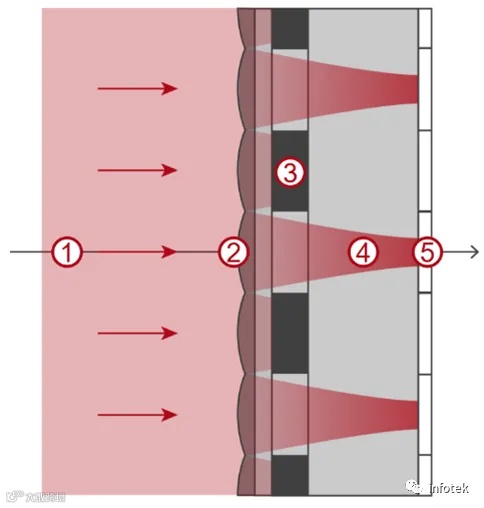

□ 平面波光源
□
微透镜阵列
□
彩色滤光片(吸收介质)
□
通过基底传播
□
探测

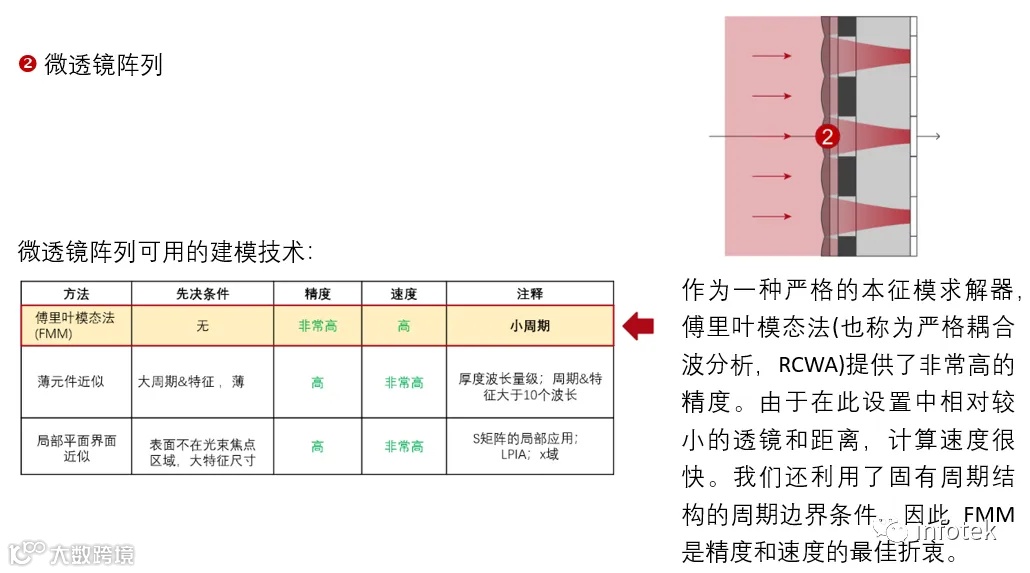

连接建模技术:微透镜

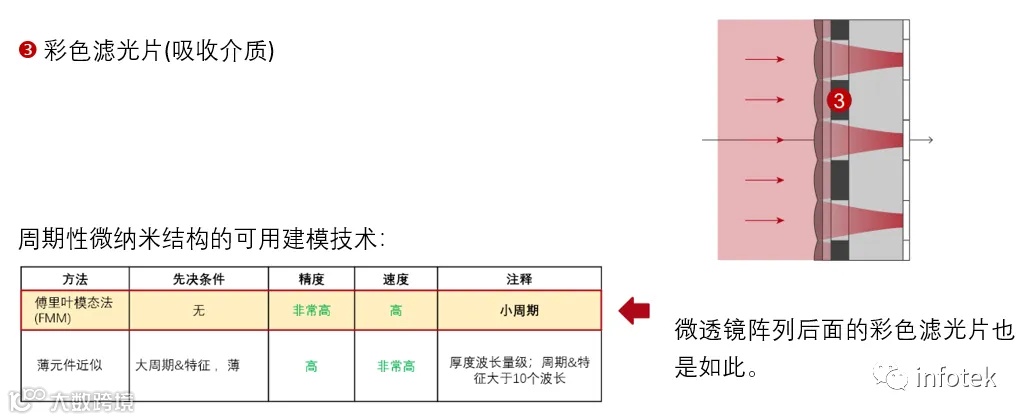

连接建模技术:彩色滤光片

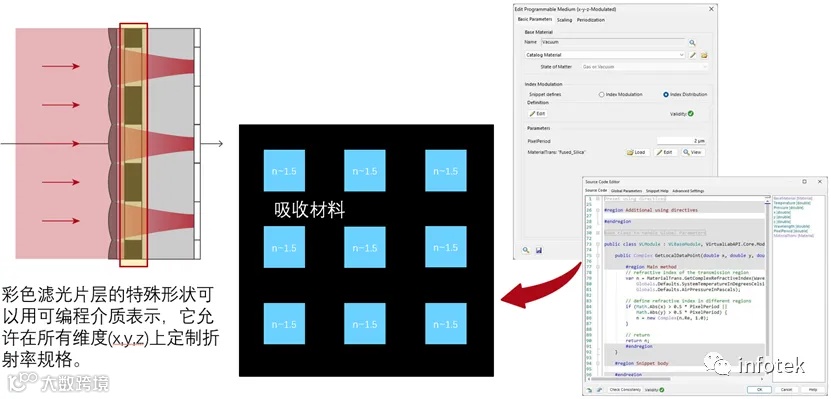

连接建模技术:可编程介质

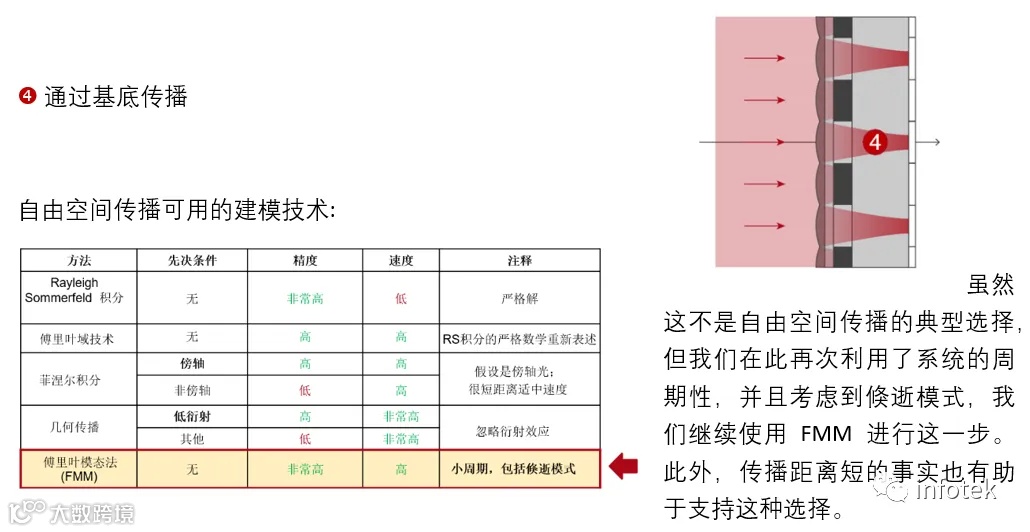

连接建模技术:自由空间传播

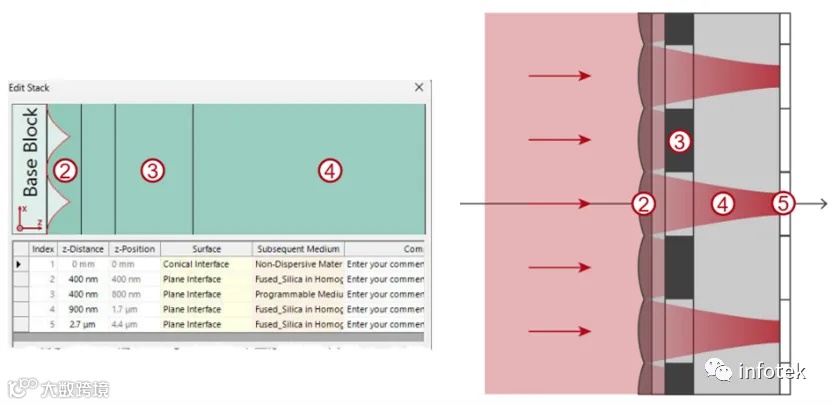

连接建模技术:堆栈
在VirtualLab Fusion中,堆栈是配置具有小特征尺寸和距离结构的一种便捷的方法。在这些容器中,可以包含多种类型的表面和介质来表示结构的各个方面。请注意,整个堆栈使用了相同的建模技术。
□
微透镜阵列
□
彩色滤光片(吸收介质)
□
通过基底传播
□
探测

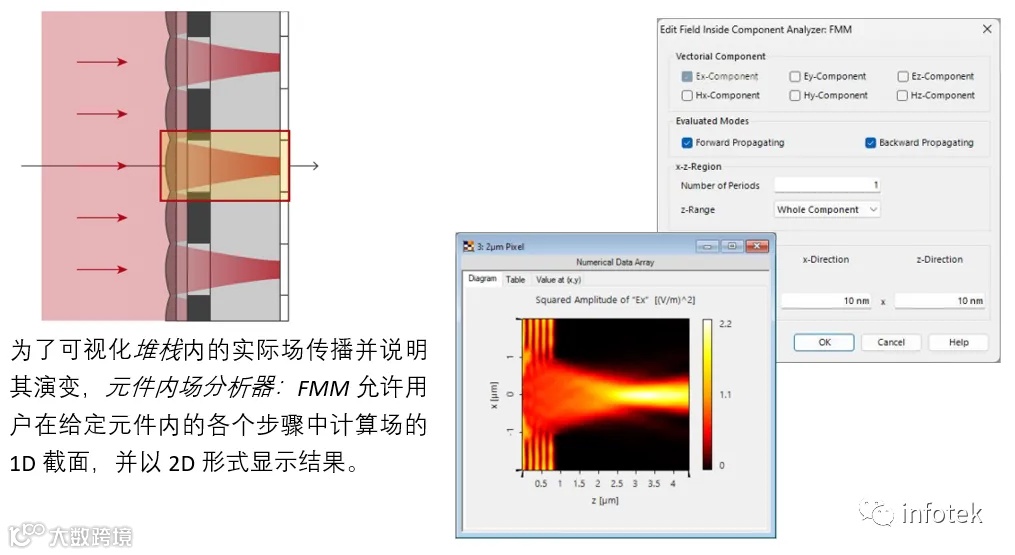

元件内场分析器:FMM
模拟结果

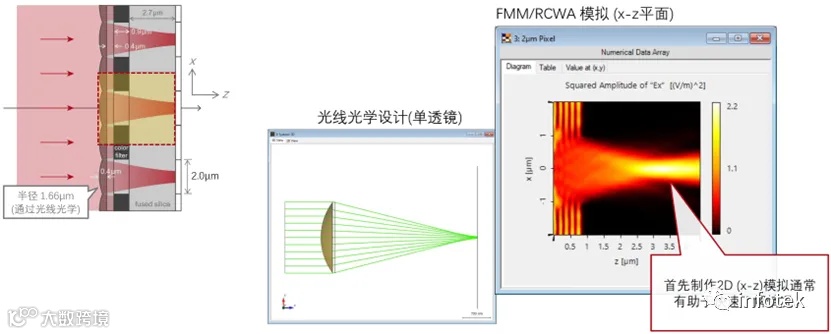

像素尺寸为2.0µm的微透镜(x-z平面模拟)

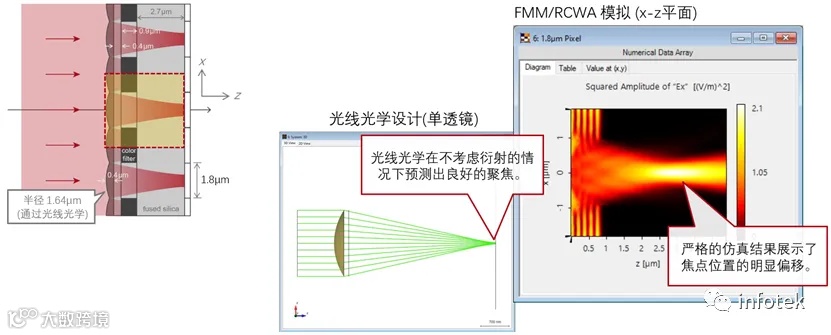

像素尺寸为1.8µm的微透镜(x-z平面模拟)

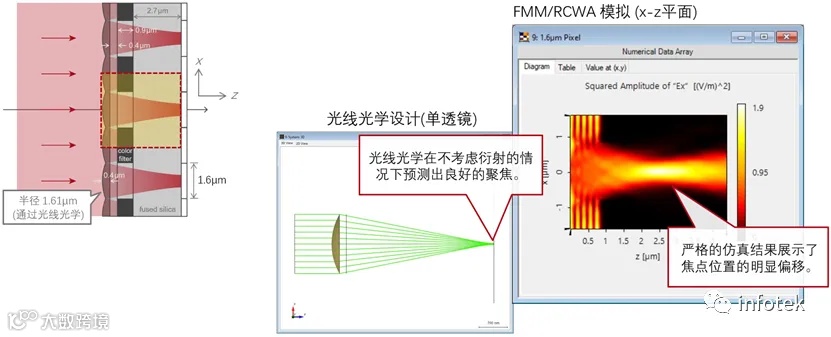

像素尺寸为1.6µm的微透镜(x-z平面模拟)

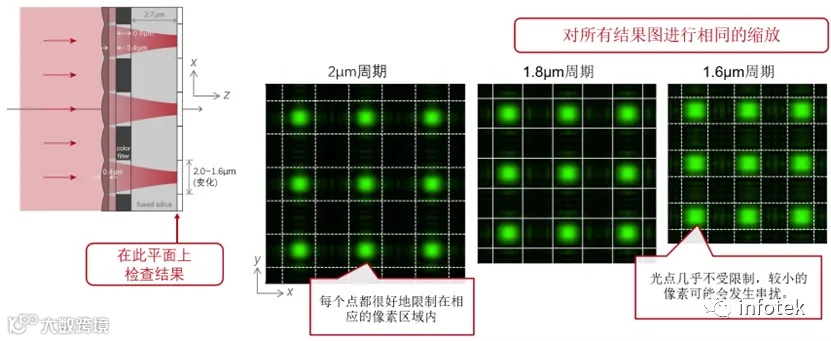

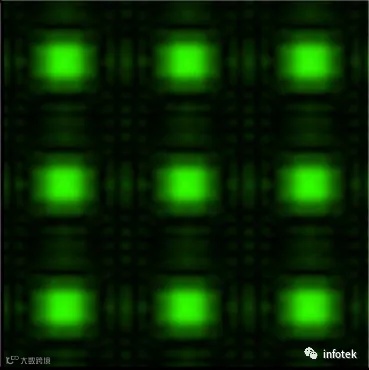

3D仿真与结果比较
3D仿真与结果比较
