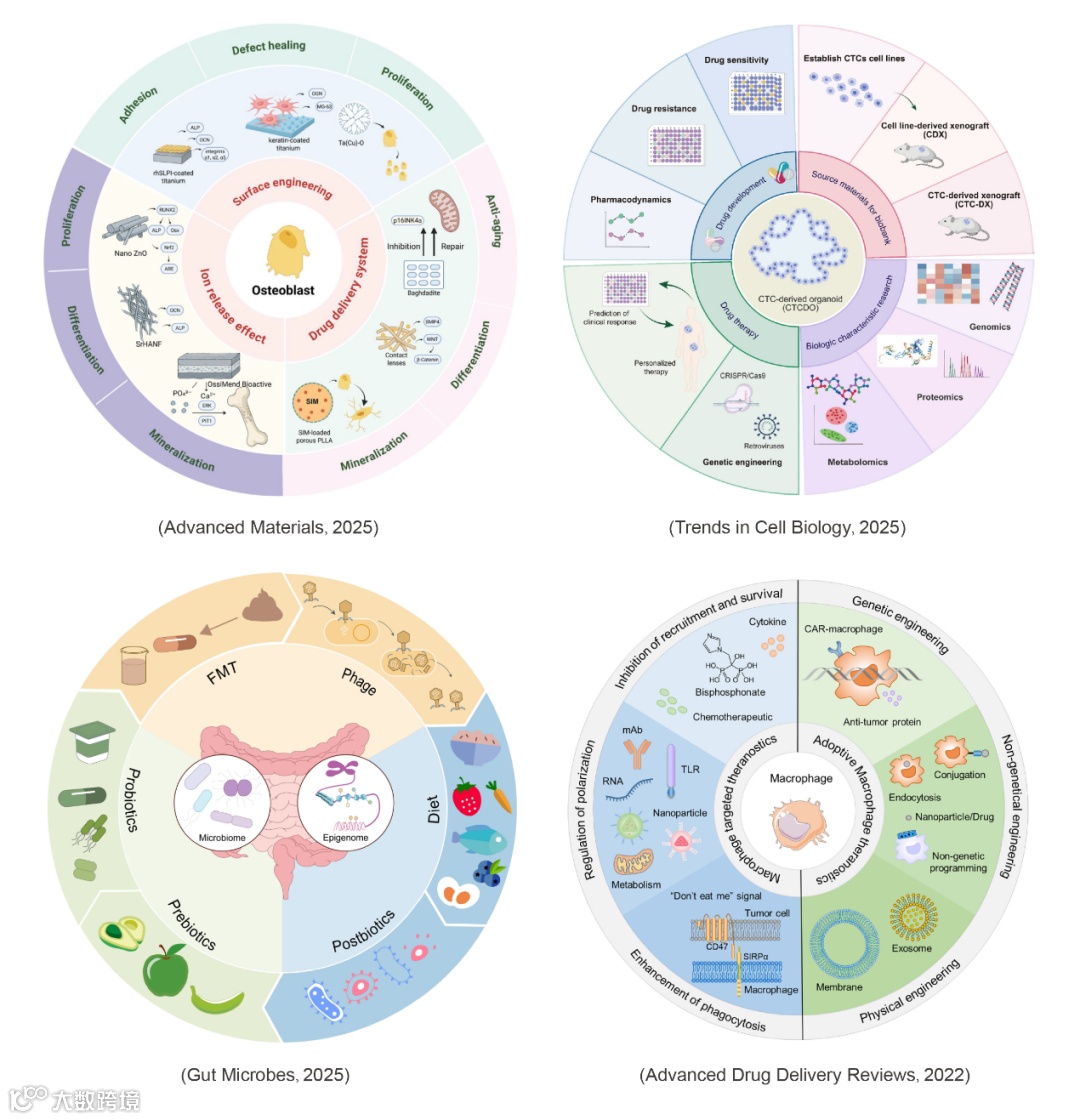

环状示意图在高分文章中比较常见！如下面的Cell、Gut、Trends in Cell Biology这些文章好看的环状示意图，常常出现在文章的图形摘要和结论部分，主要用于概括文章的核心内容。

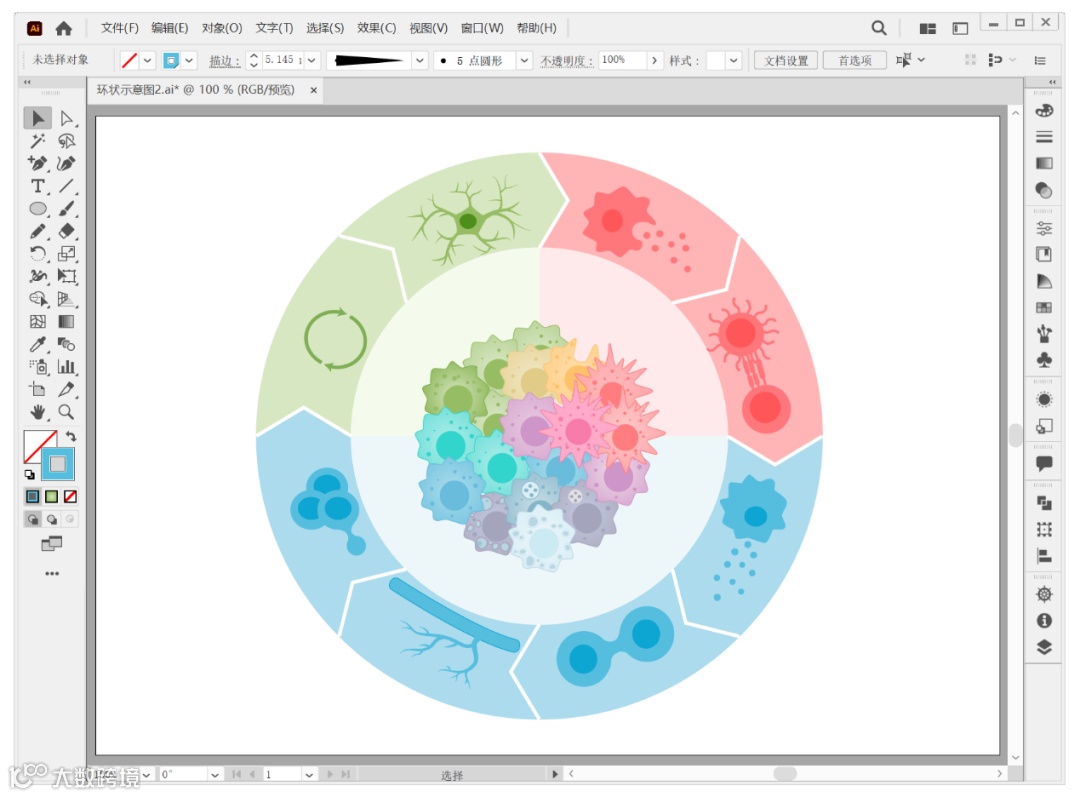

那么，如何绘制这样的环状示意图？下面就以上图Cell 文章的示意图为例，为大家分享如何用Ai（Adobe illustrator）绘制这般好看的示意图。

1.准备工作

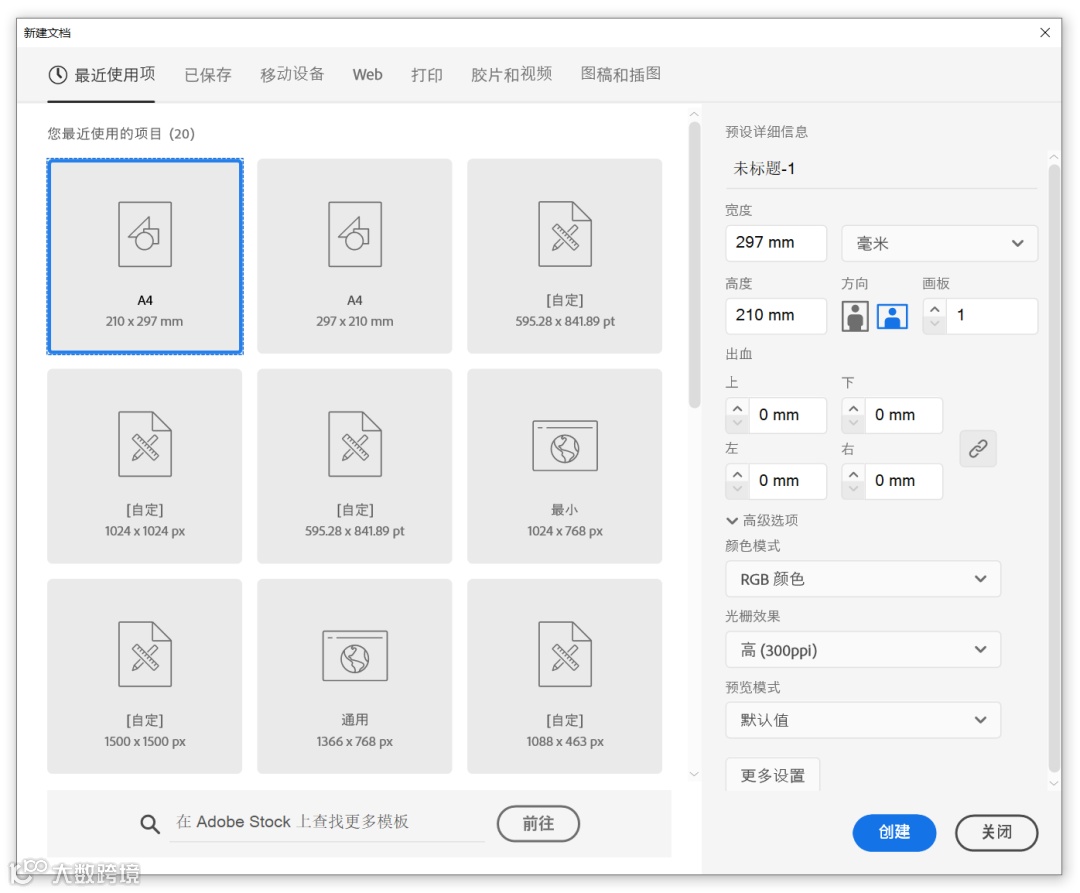

先创建画板，直接使用打印选项下的A4预设（横向），颜色模式改为RGB，光栅效果（分辨率）保持默认的300ppi。

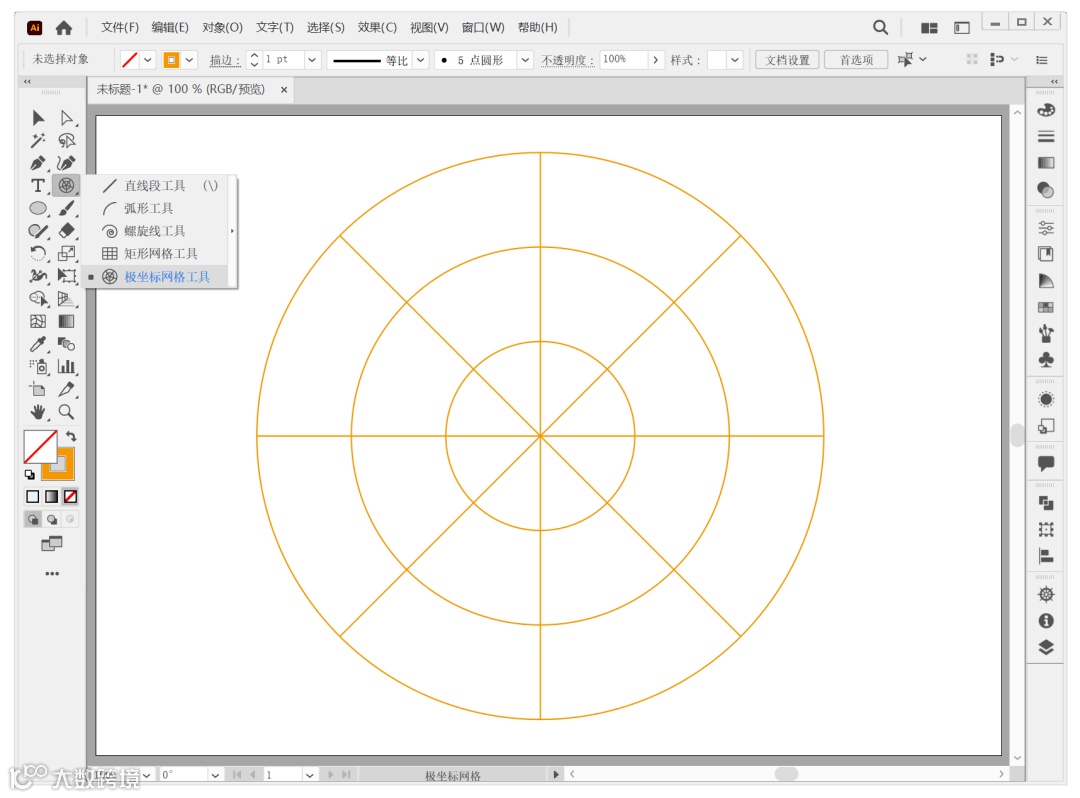

然后使用极坐标网格工具绘制参考线，通过方向键可增减网格数并大致确定图形元件的大小和位置，如下图。

2.绘制图形元件

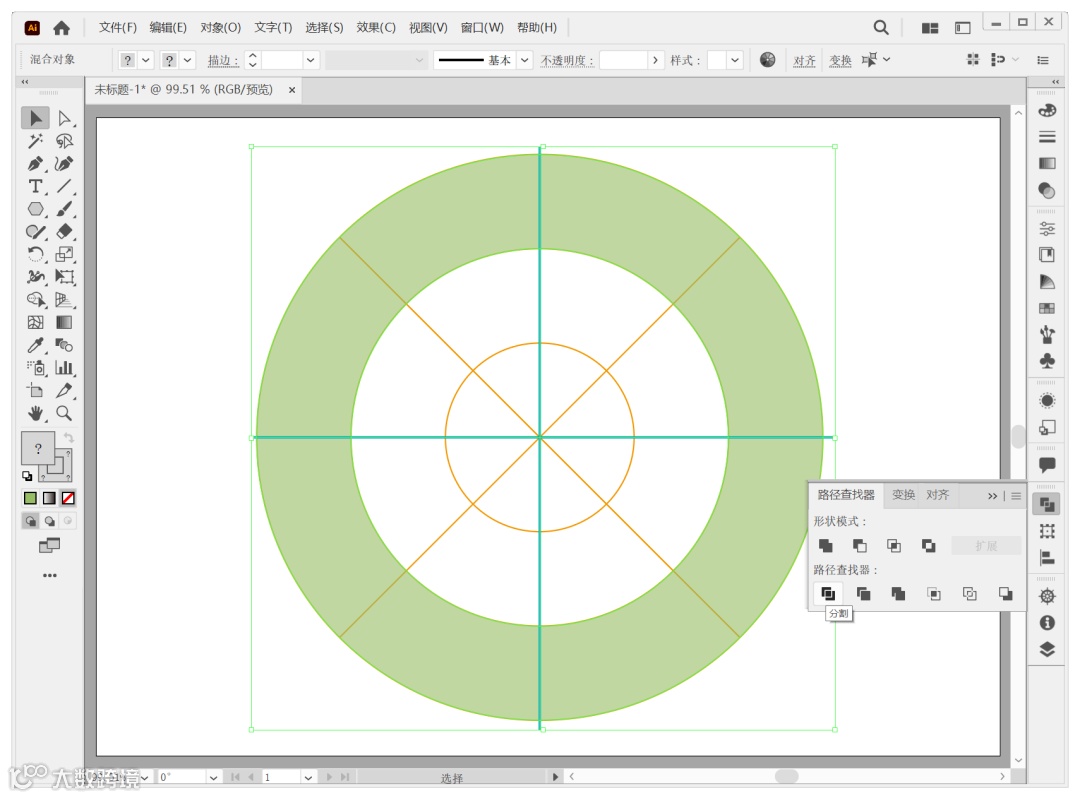

接着，使用椭圆工具绘制两个同心正圆，然后通过路径查找器的减去顶层功能绘制圆环，然后使用直线段工具绘制“十字”，继续通过路径查找器的分割功能将图形分割成多份，如下图。

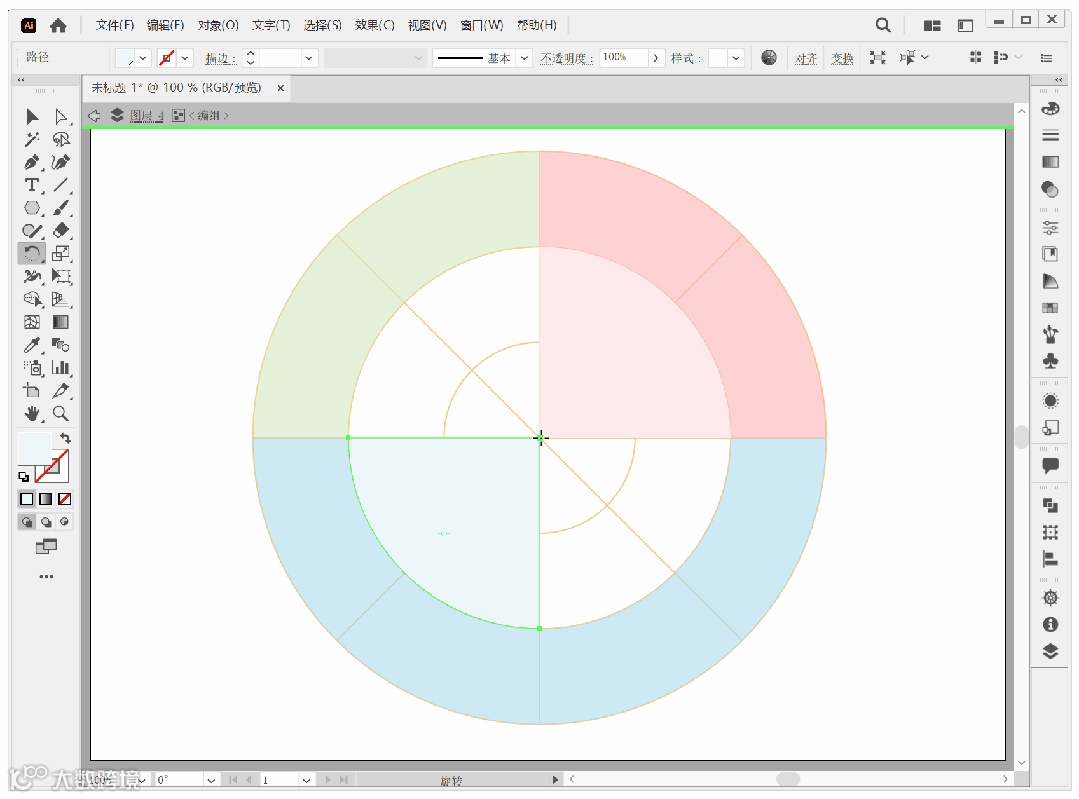

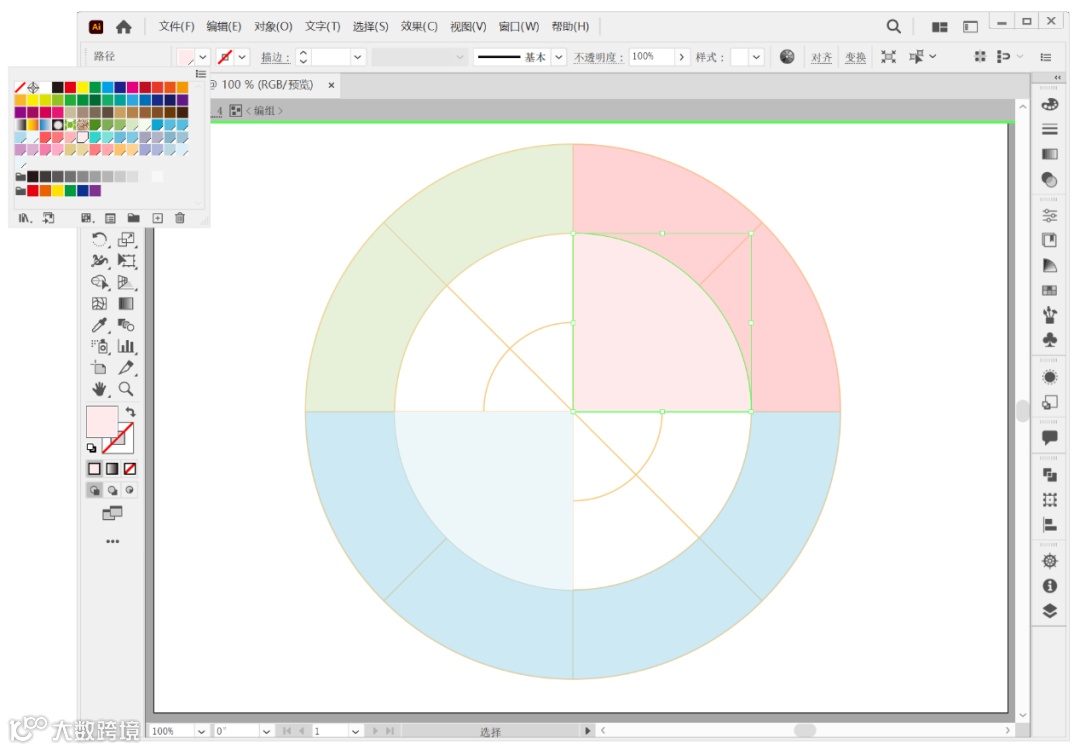

然后，使用选择工具选中分割后的图形，填充不一样的颜色，如下图。

对于中间部分缺少的两块扇形，可通过旋转工具旋转90度进行复制，如下图，注意，按住Alt键可选择旋转中心。

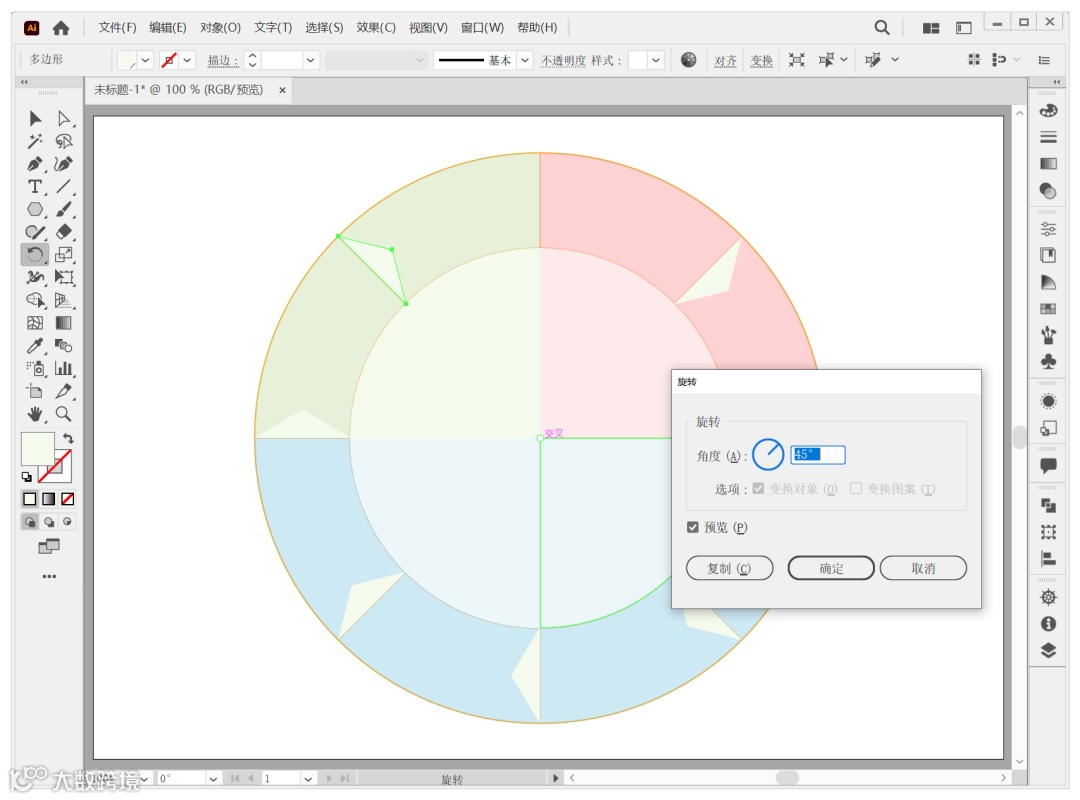

然后根据参考线位置绘制三角形，同样使用旋转工具围绕圆心旋转45度进行复制一份，通过快捷键“Ctrl + D” 重复上一操作复制出另外6个三角形，如下图。

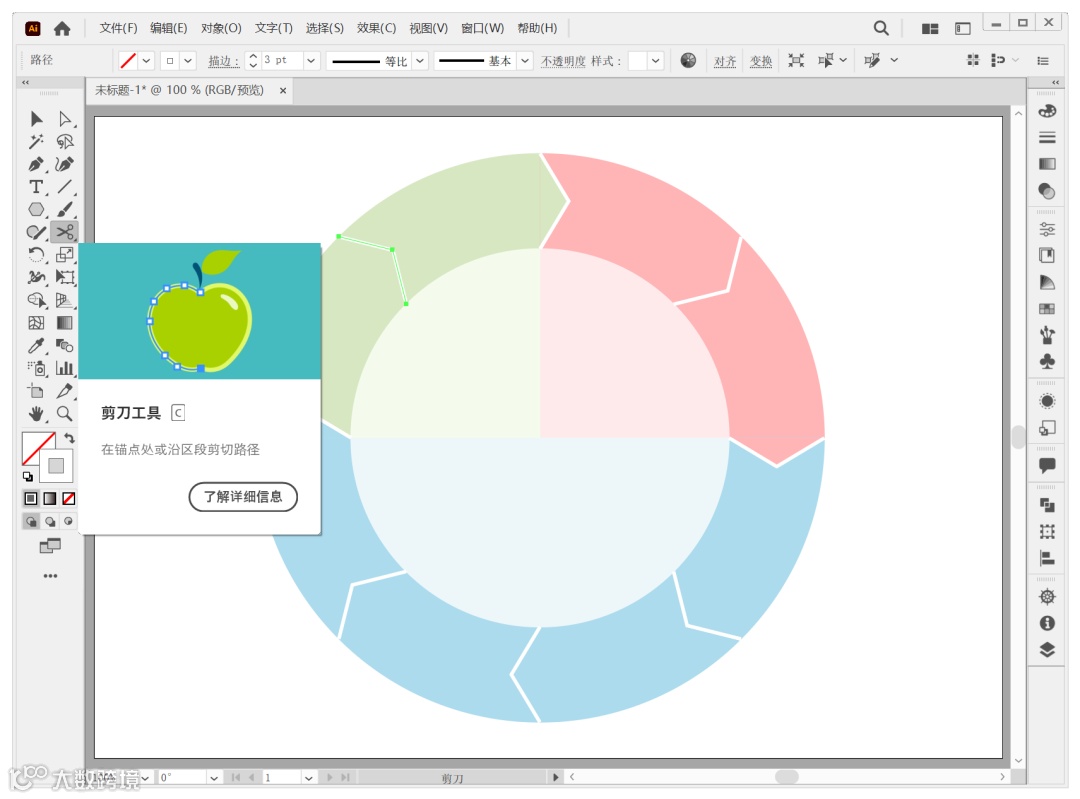

按照分组为三角形指定不同的填充颜色，然后使用剪刀工具剪断三角形的边，删掉最长的边，将剩余折线的描边粗细设置为3pt，描边颜色设置为白色，效果如下。

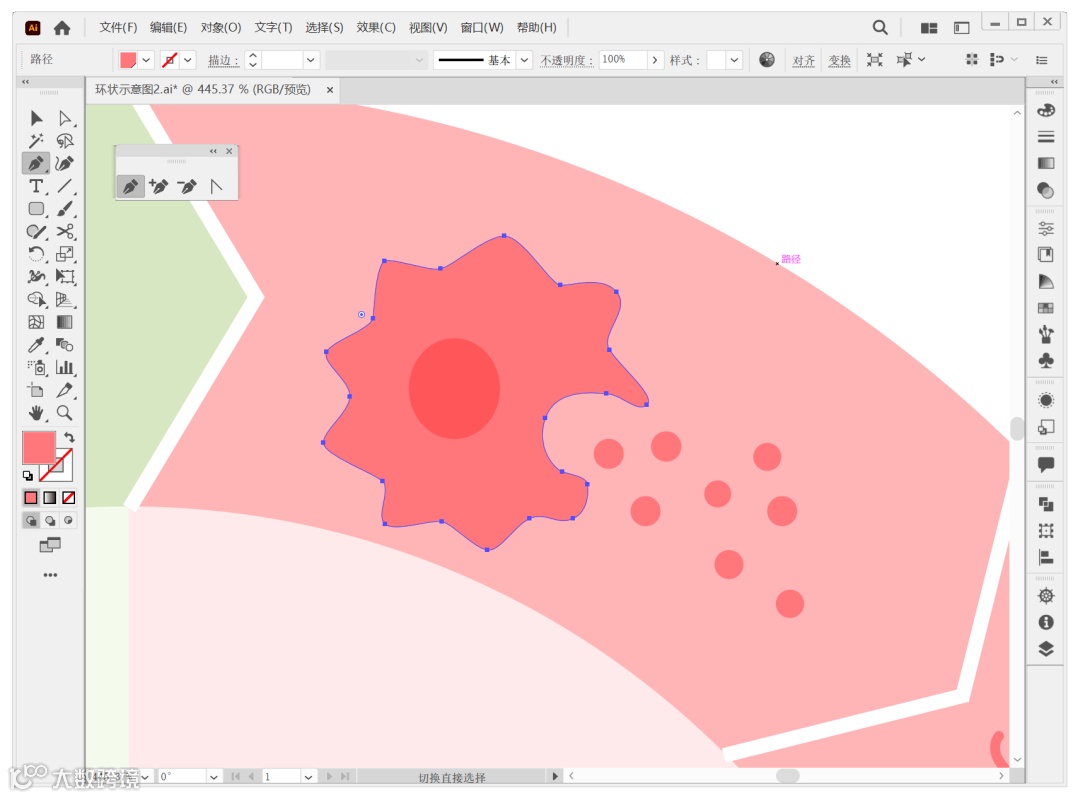

接着，使用钢笔工具和椭圆工具绘制不规则的细胞图形，如下图。

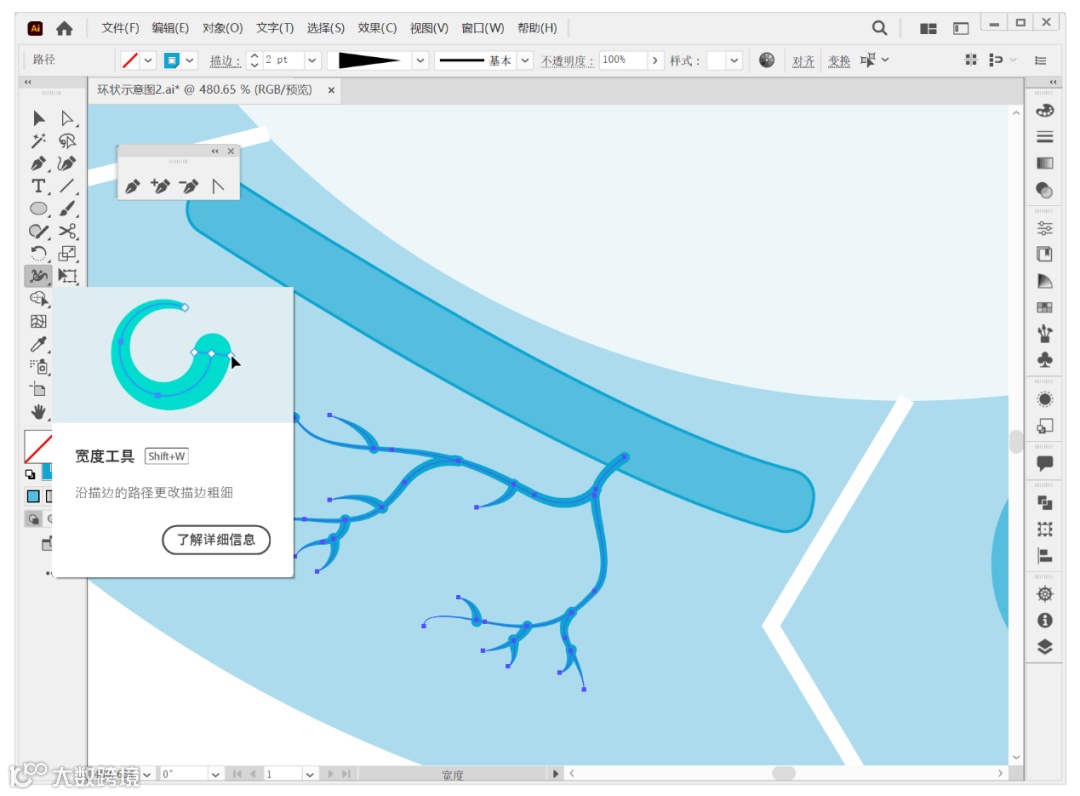

对于血管、神经元类的分支结构图形，可使用钢笔工具和宽度工具进行绘制，如下图。

同样的方法，使用钢笔工具、椭圆工具等工具可绘制其他类型细胞的图形，如下图。

3.添加文字标签

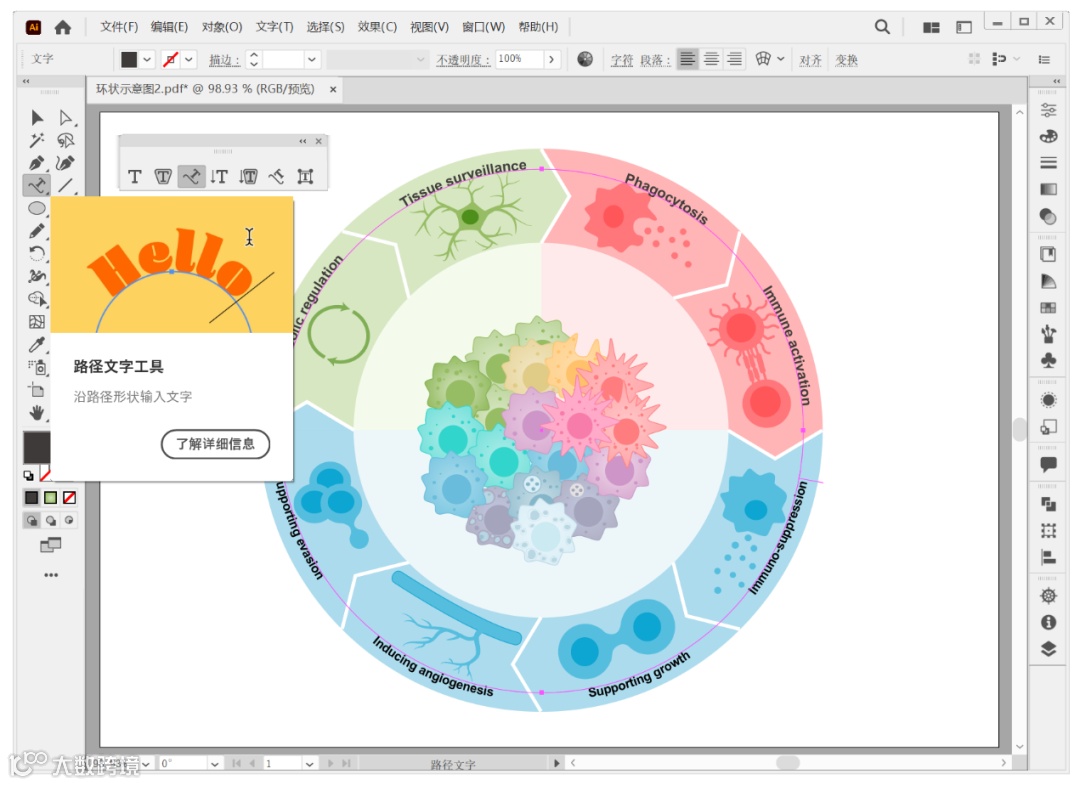

使用椭圆工具绘制圆形路径，然后使用路径文字工具在圆形路径上添加文本标签，如下图。如果文字方向不对，也可以直接使用钢笔工具绘制弧线路径，继续尝试添加路径文本标签。

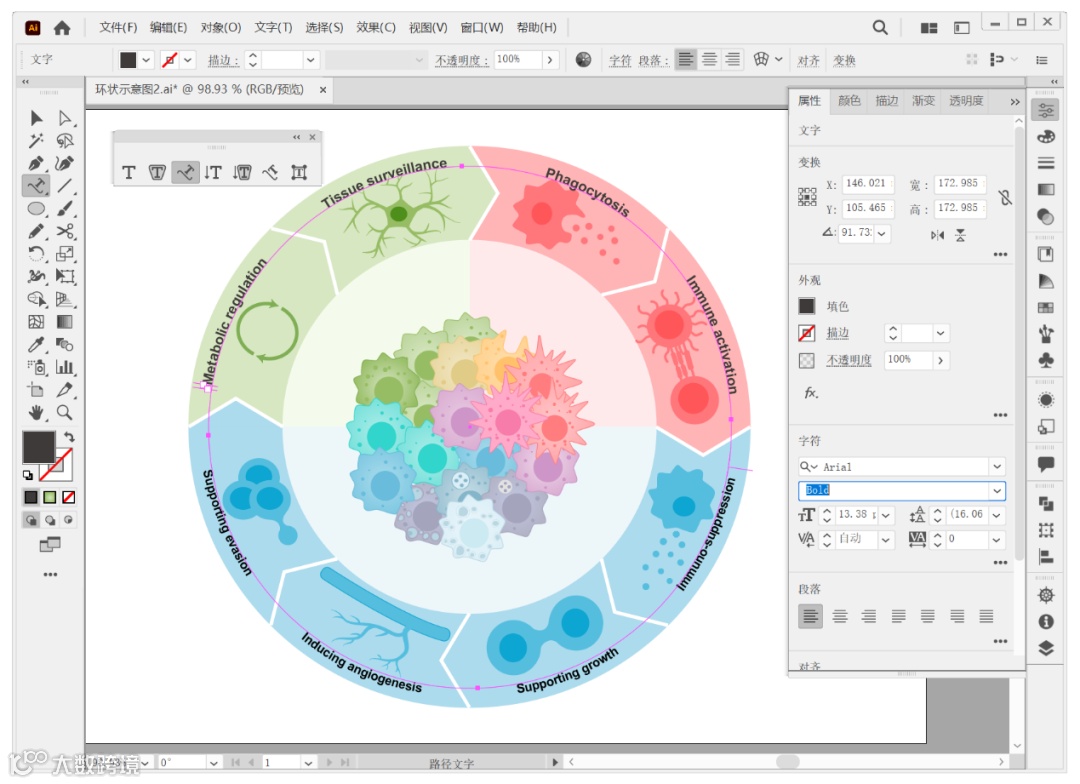

然后，按住Shift键选中所有文本，通过属性面板或快速调整栏中的“字符”窗口，可设置字体的样式和大小，如下图。

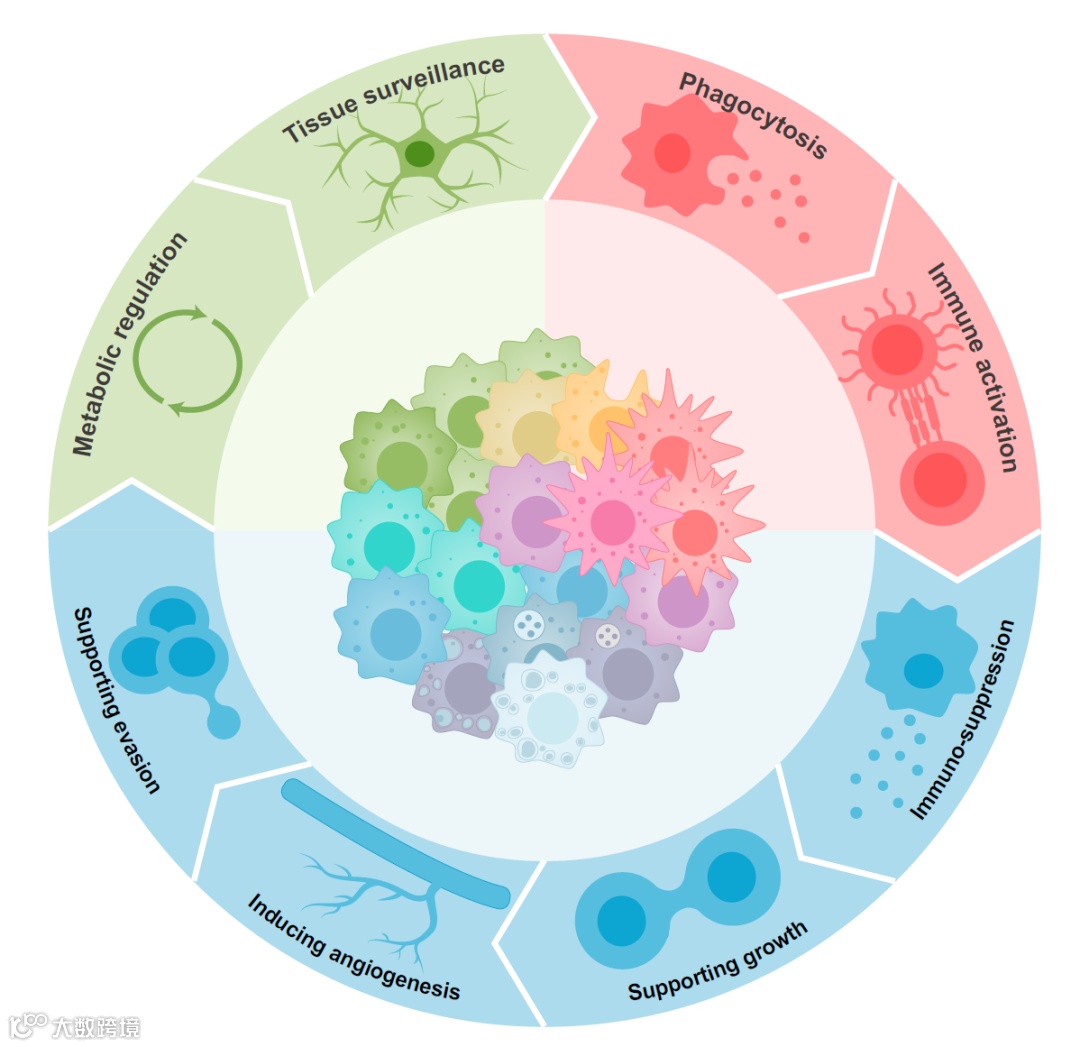

适当调整图形元件和文字的位置，最终的绘制效果如下。

好啦，本次的环状示意图绘制教程就分享到这里啦！
