最近在文献中看到一些漂亮的膜蛋白生物合成机制示意图，非常喜欢，如下。

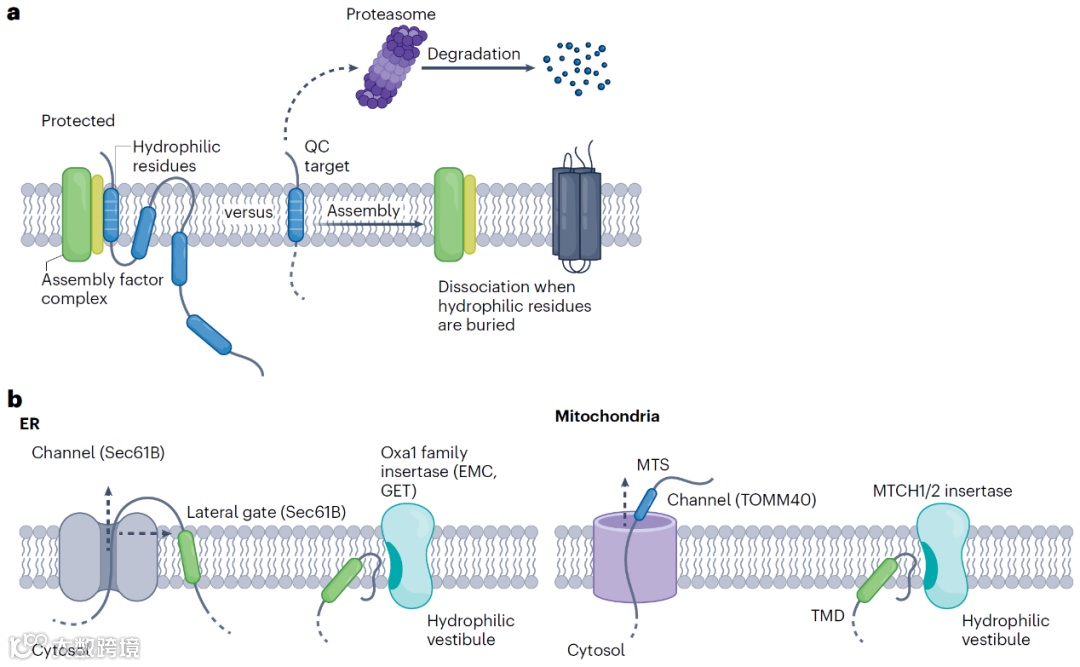

图1.内质网与线粒体外膜的膜插入过程对比

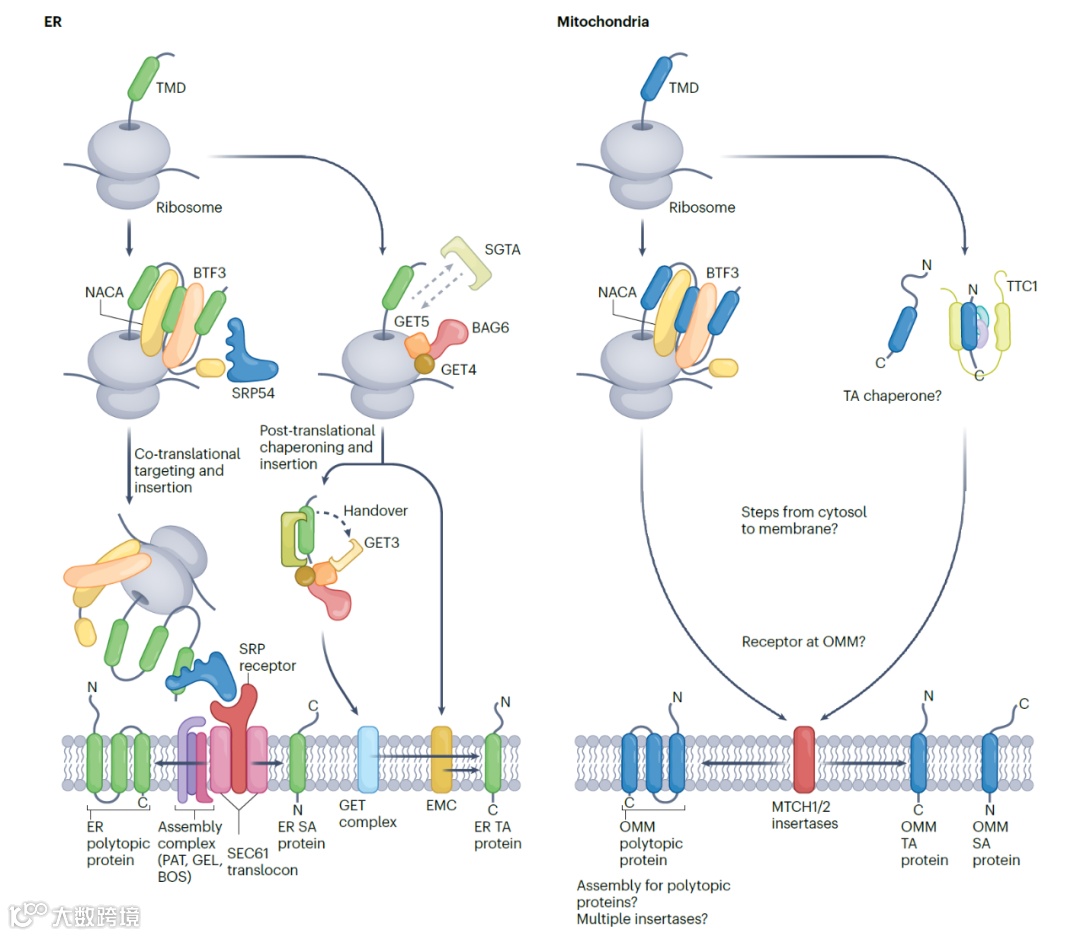

图2.内质网与线粒体外膜上α-螺旋蛋白生物合成过程的示意图
（Nature Cell Biology，2025）
那么，这么好看的示意图如何绘制呢？仔细观察可以发现，图中只是绘制了双层膜结构和一些图形元件，很容易绘制。下面就以图1.a为例，分享一下如何用Ai（Adobe illustrator）绘制这类示意图。

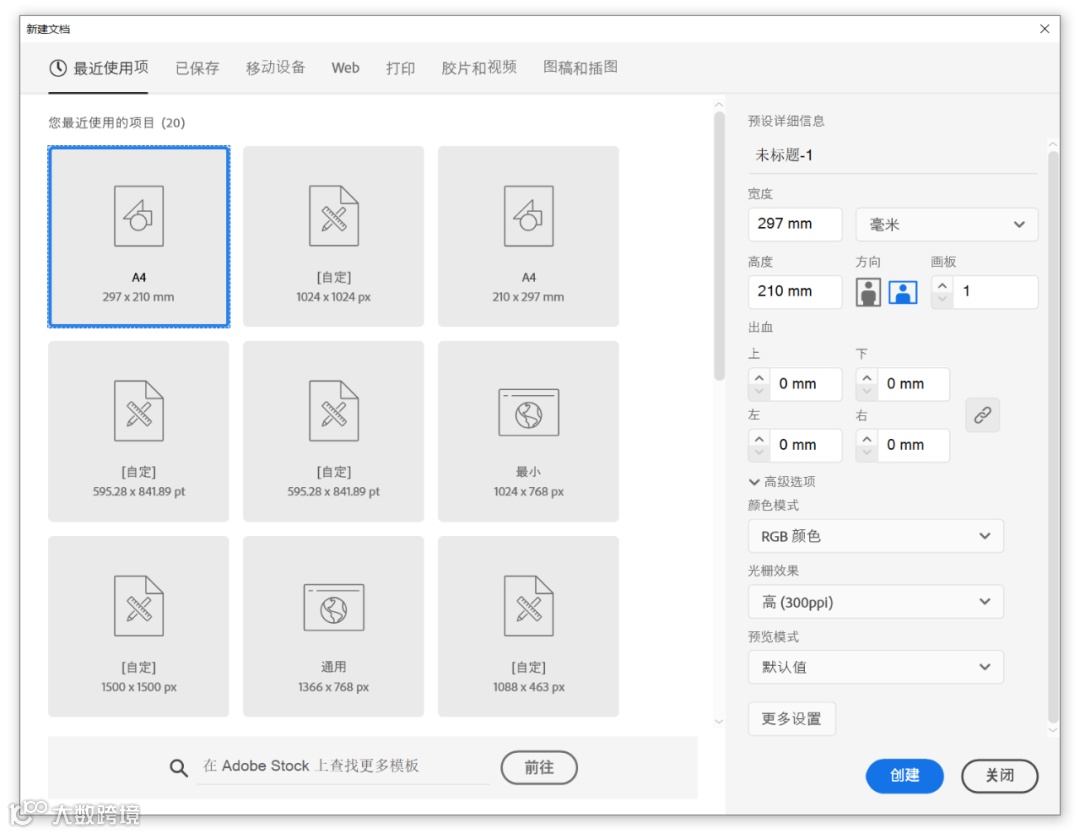

先创建画板，直接使用打印选项下的A4预设（横向），颜色模式改为RGB，光栅效果（分辨率）保持默认的300ppi。

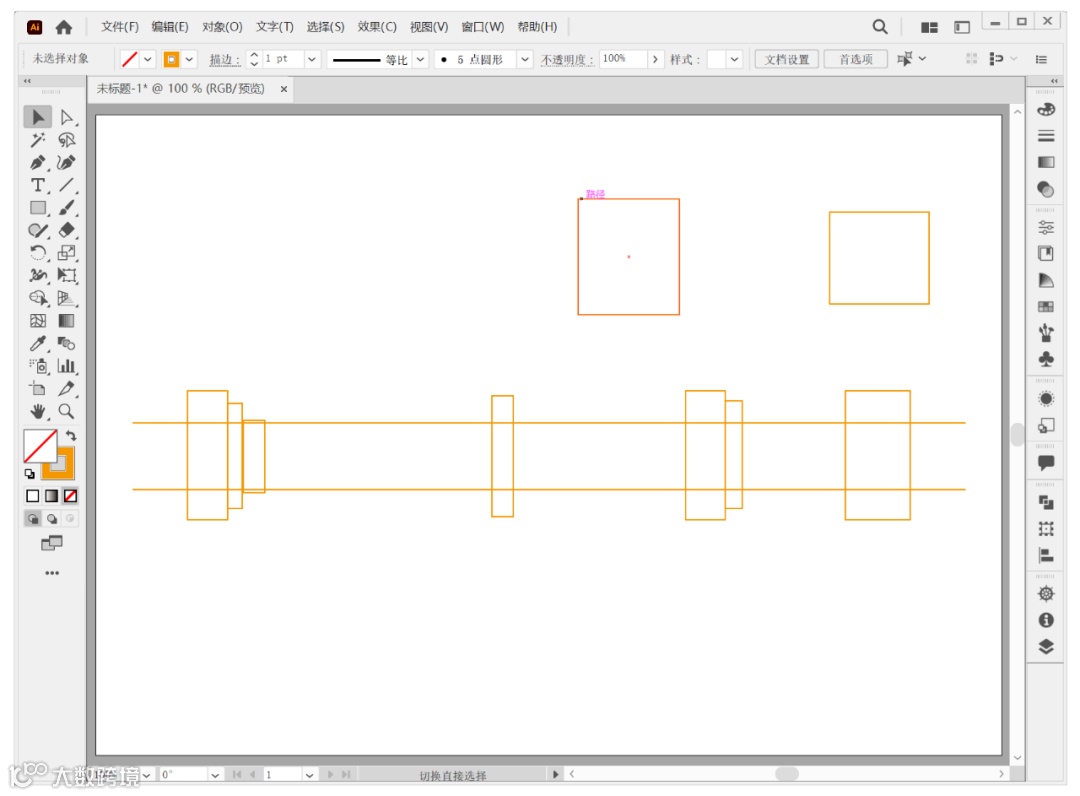

然后绘制草图，只需用简单的矩形和线条大致确定图形元件的大小和位置即可，避免后续干扰绘图，可将线条不透明度设为30%左右。

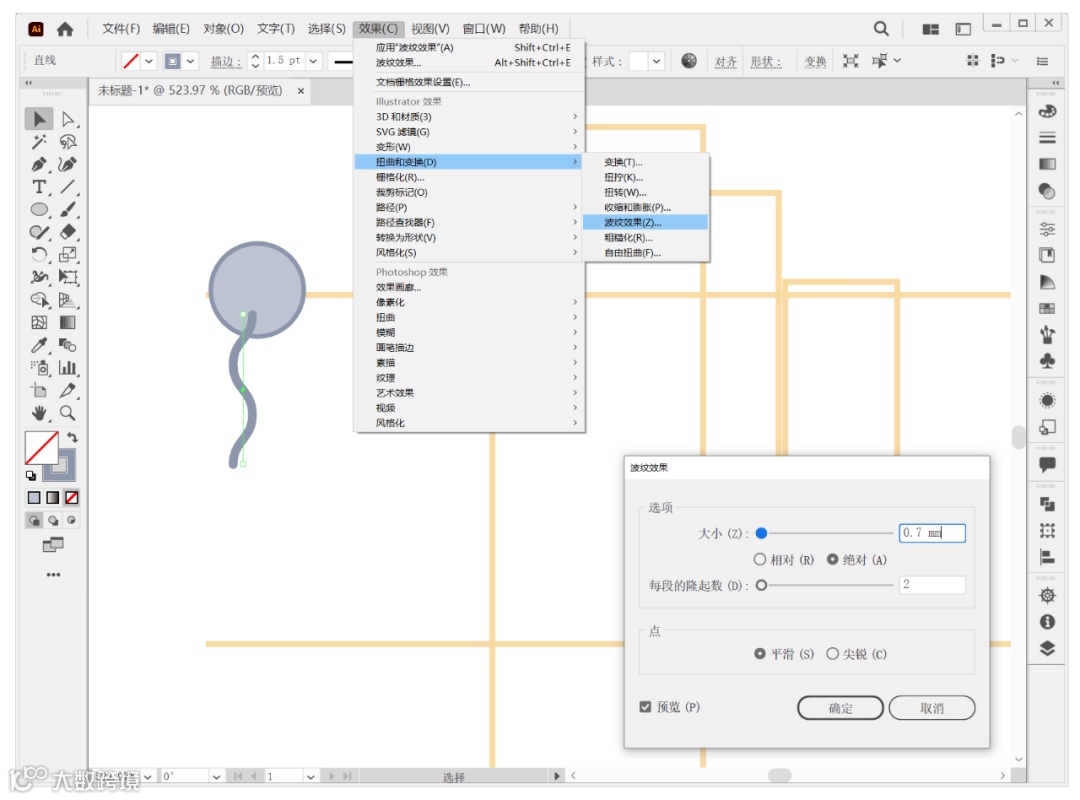

首先，绘制双层膜结构。先用椭圆工具绘制单个磷脂分子，使用直线段工具绘制疏水结构，选中直线后，通过效果/扭曲和变换/波纹效果实现弯曲效果，在波纹效果窗口，将扭曲大小设为0.7mm，隆起数设为2，转折点选择平滑。

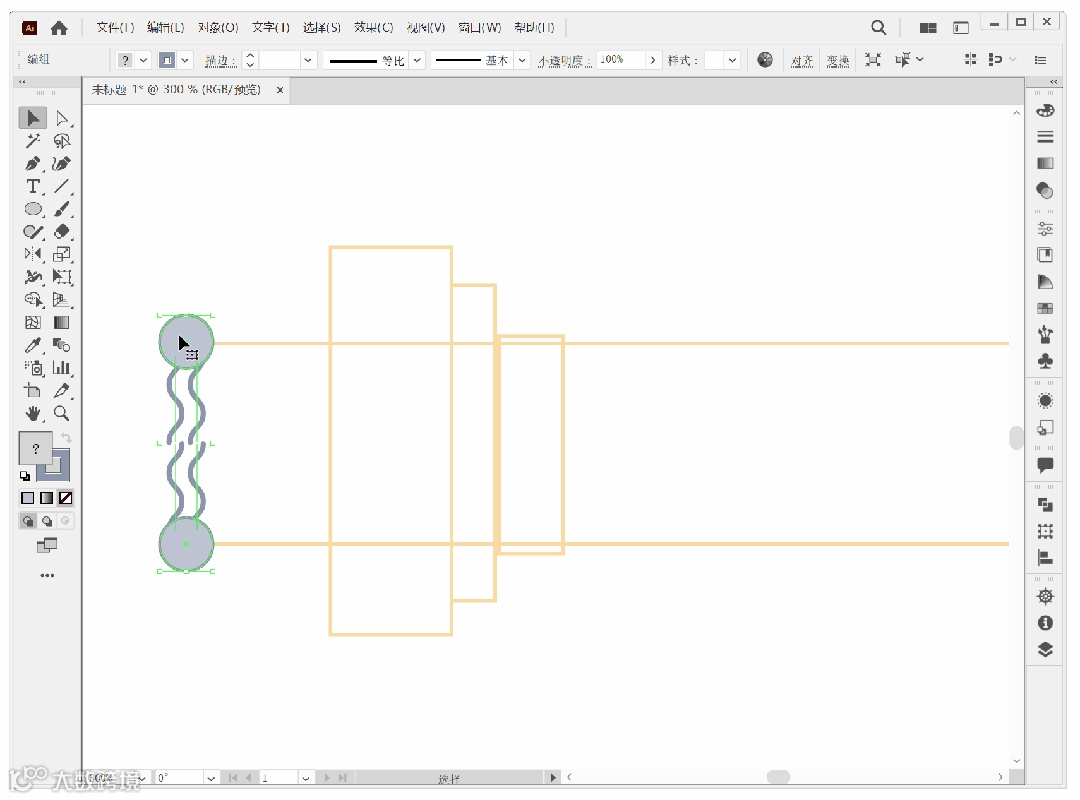

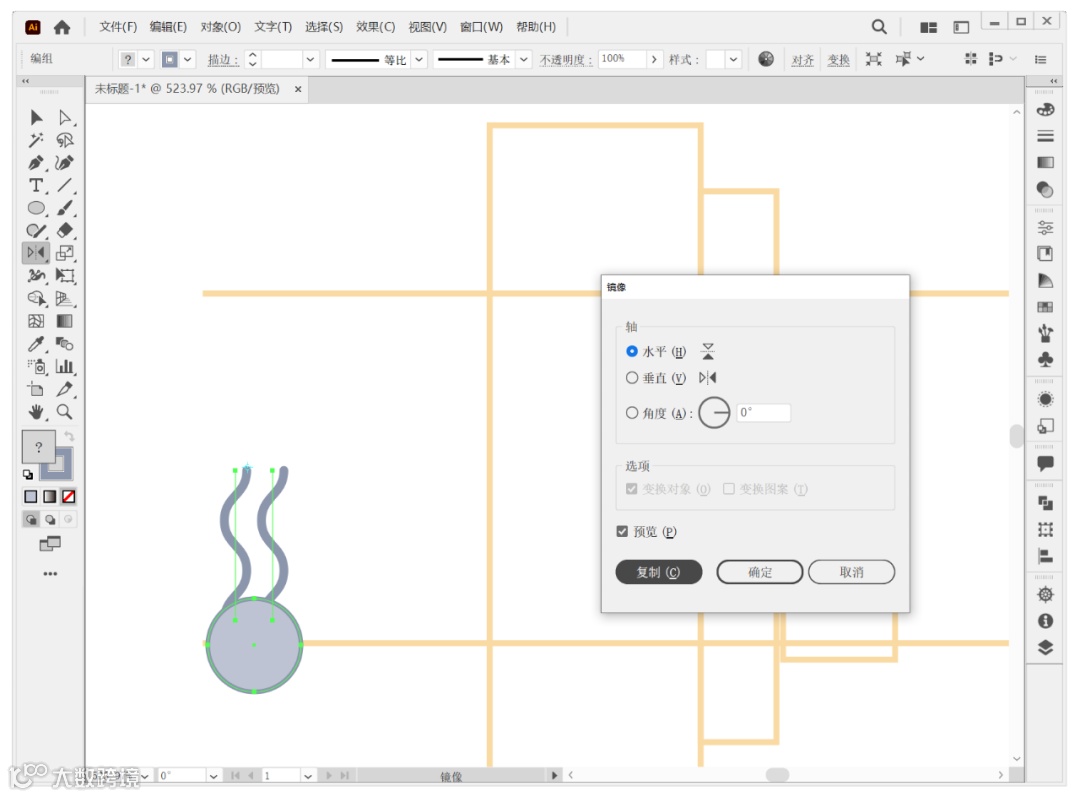

修改完成后，再复制一条曲线出来，通过“Ctrl + [”快捷键置于圆形下层，然后通过“Ctrl + G”快捷键编组。然后，使用镜像工具快速复制一份，如下图。
接着选中两个磷脂分子，“Ctrl + G”编组，按住“Alt”键拖动，可快速复制出一个，然后使用快捷键“Ctrl + D”（重复上一操作）快速复制出更多的磷脂分子，如下，然后选中所有磷脂分子进行对齐。

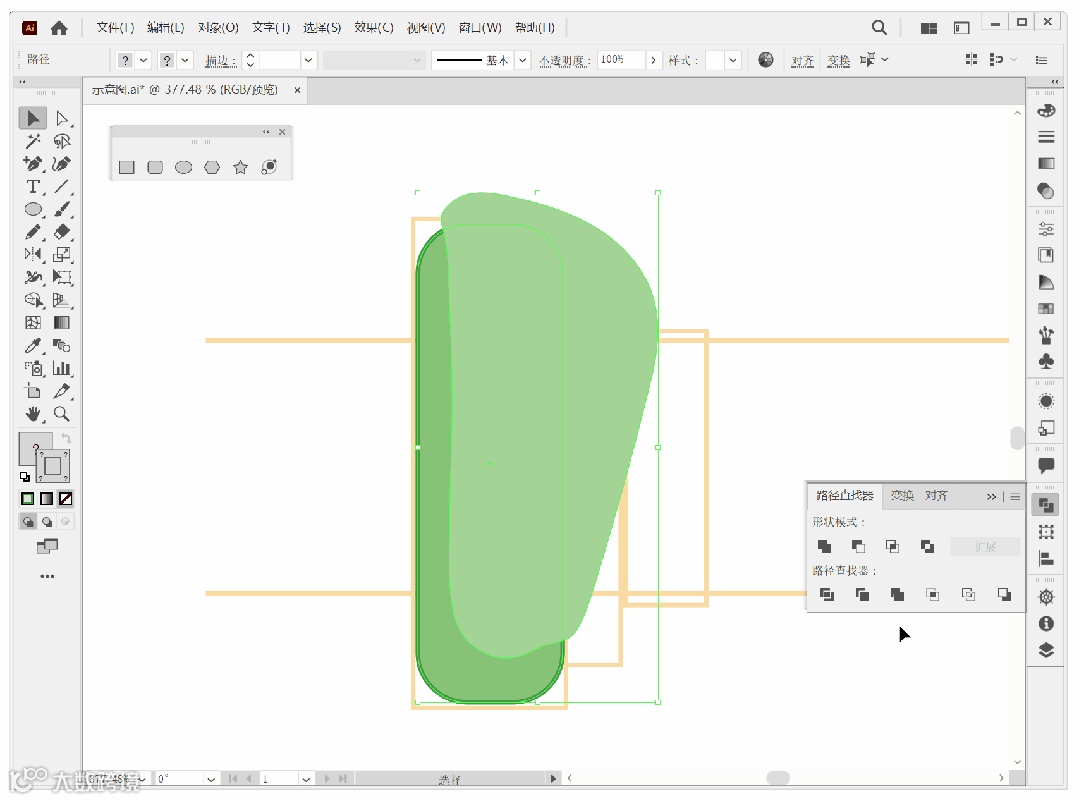

接下来，主要用到钢笔工具和铅笔工具进行图形元件的绘制。其中，可使用铅笔工具快速绘制亮面区域图形，通过快捷键“Ctrl + C”和 “Ctrl + F”将底层图形”原地“复制一份，然后通过路径查找器与亮面图形取交集，如下图。

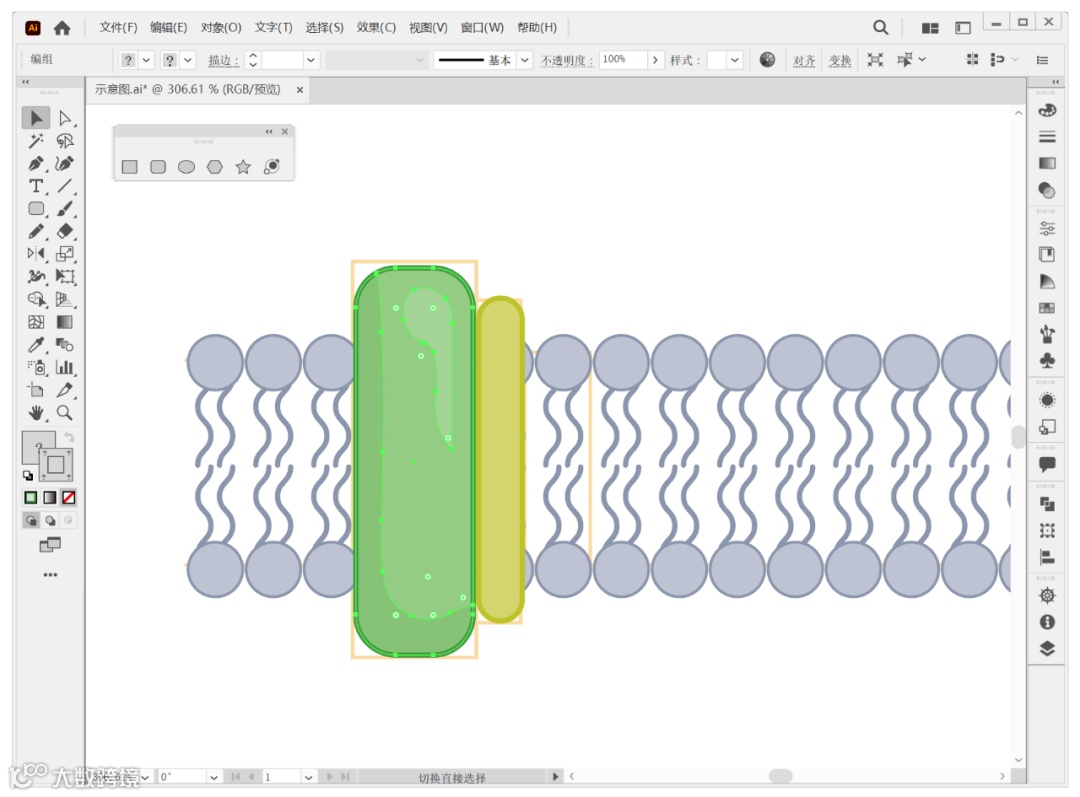

为了好看，也可以将底层图形再原地复制一份，通过快捷键“Ctrl + Shift + ]”置于顶层，关闭填充颜色只保留描边，至于高光部分，可使用钢笔工具绘制不规则图形，使用直接选择工具微调即可，如下图，最后“Ctrl + G”将整个元件编组。

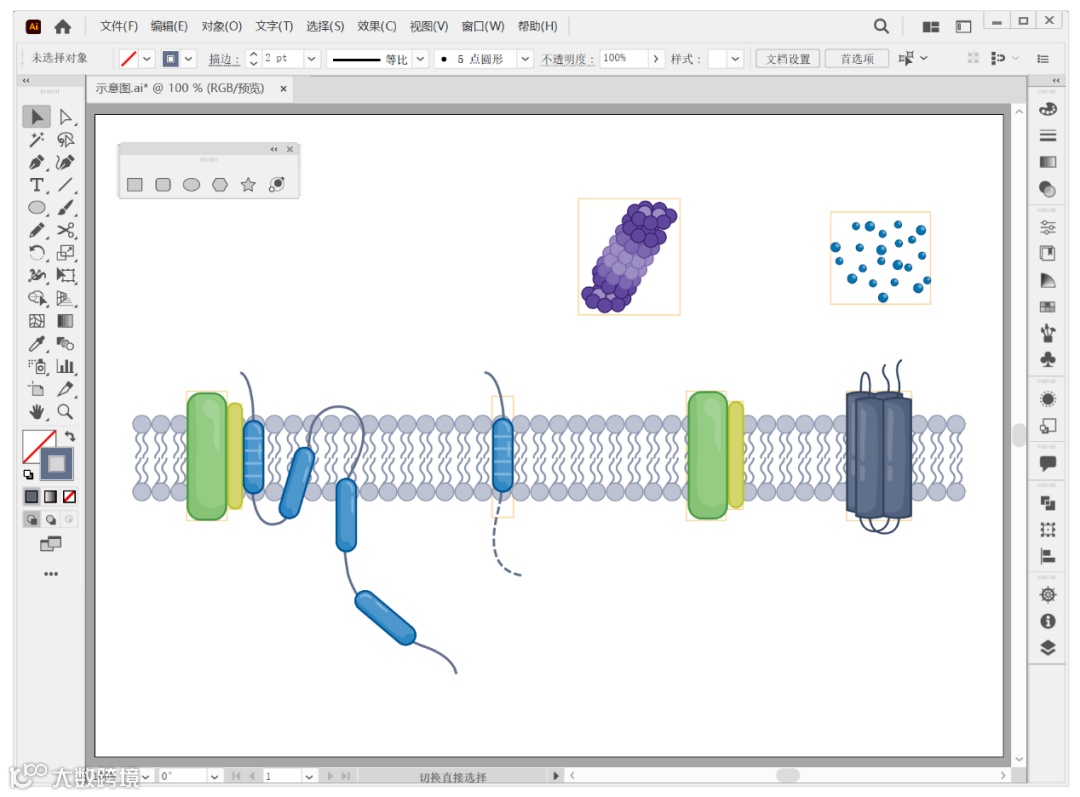

同样的方法，可完成其他图形小元件的绘制，如下图，至于紫色管状结构的绘制，可先用9个“圆球”构成一“层”，适当旋转后复制“层”，依次堆叠即可。

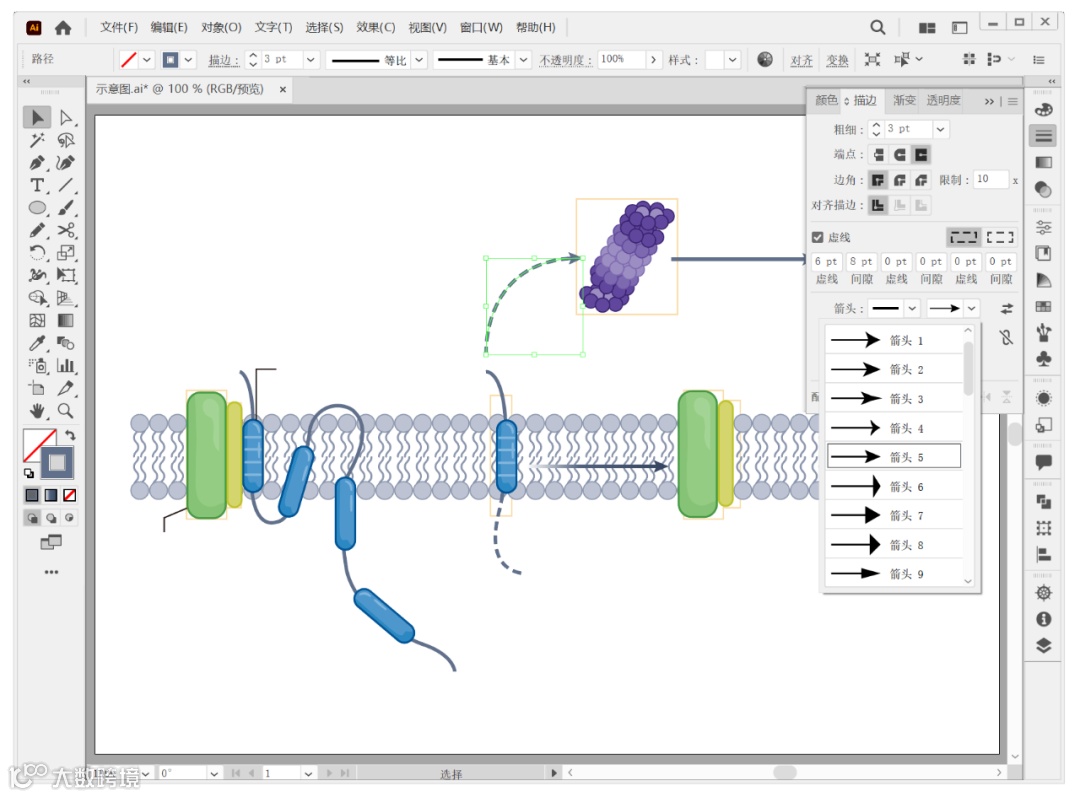

使用钢笔工具绘制箭头和指示线，选中线条后，然后点击“描边”，可设置虚线样式和添加箭头，通过缩放参数，可修改箭头的大小。

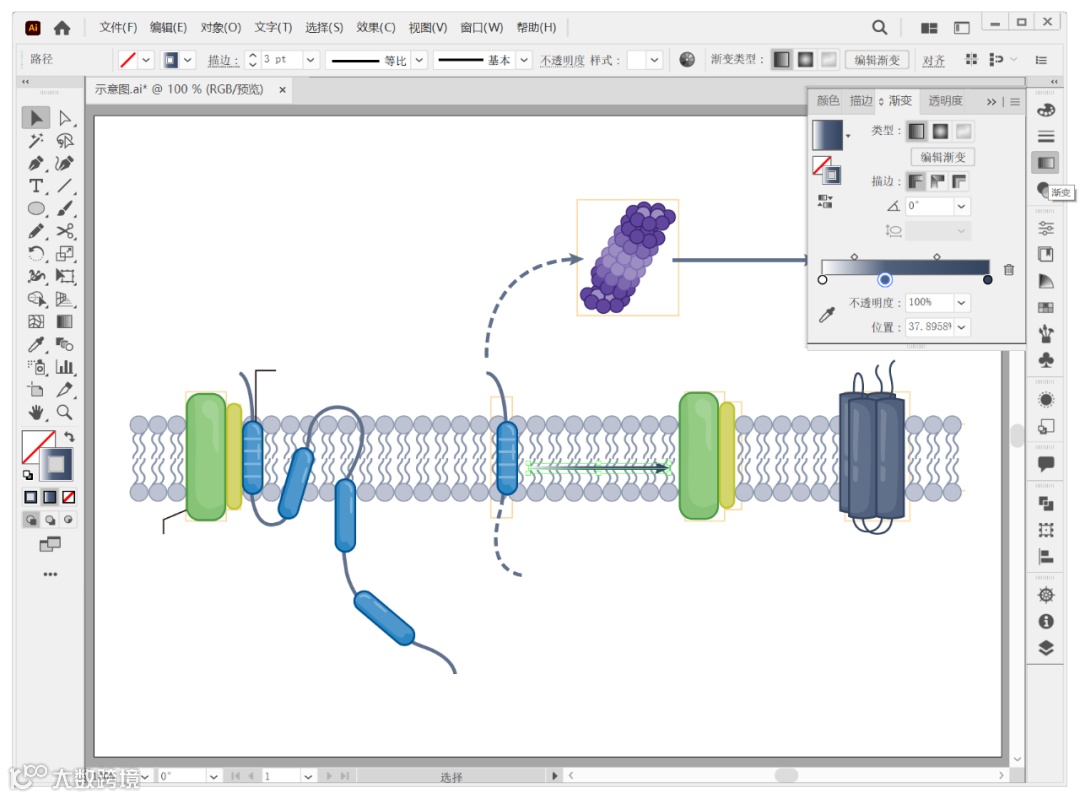

选中目标箭头后，可为箭头添加线性渐变描边颜色，如下图，在右侧的渐变设置窗口，可设置渐变颜色和颜色过渡样式。

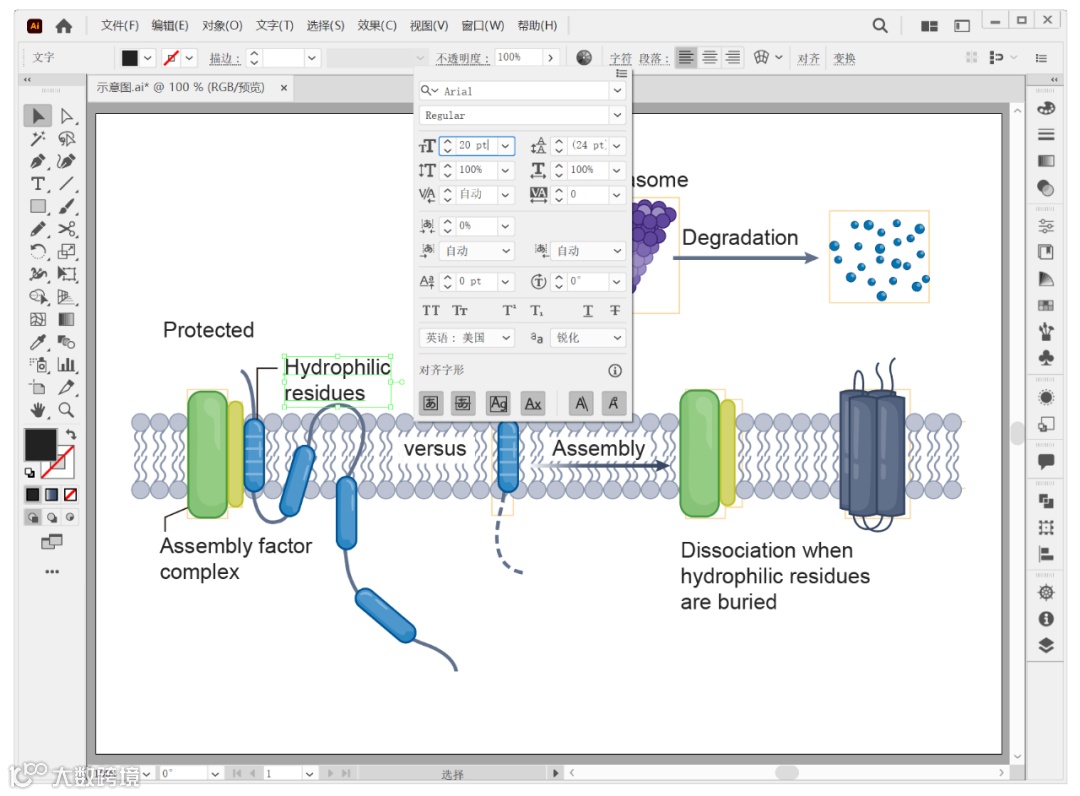

最后，使用文字工具加上文本标签，点击快速调整栏中的“字符”，如下，可设置字体的样式和大小。

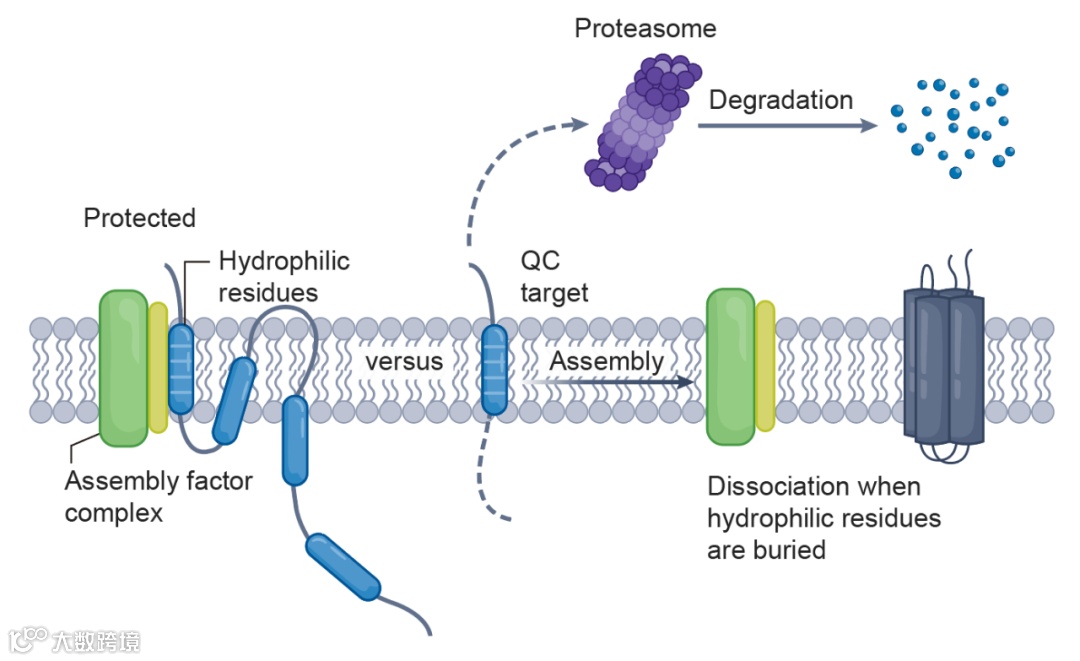

最后，适当调整图形元件和文本标签的位置，最终的绘制效果如下：
好啦，本次好看的示意图绘制教程就分享到这里啦！
Muthukumar, Gayathri, and Jonathan S. Weissman. "Shaping the composition of the mitochondrial outer membrane." Nature Cell Biology (2025): 1-12.
◆ ◆ ◆ ◆ ◆
