Column-Stores vs. Row-Stores: How Different Are They Really?

line-height: 1.75em;letter-spacing: 1.5px;font-size: 14px;color: rgb(51, 51, 51);background: none;">

本文深入探究两种主流数据存储架构的本质差异。在大数据与分析型应用爆发的背景下，行存与列存作为数据库存储的两大基石，其性能表现与适用场景的分野日益凸显，成为技术选型的关键考量。

文章先追溯两者的发展脉络，明确技术演进背景；随后依托标准化基准测试数据，从存储结构、读写机制、压缩效率等核心维度展开系统对比，分别剖析行存的整体性优势与列存的针对性优化；通过设计行存模拟与列存模拟实验，量化验证理论差异；最终结合典型应用场景，揭示其本质区别与融合趋势，为数据架构设计提供兼具理论与实践价值的参考。

原文：https://15721.courses.cs.cmu.edu/spring2023/papers/03-storage/p967-abadi.pdf

 背景

列存对于 OLAP 来说更好，其性能比 行存有数量级提升，因为列存能更有效的利用I/O，对于只读查询非常好

所以给人们一种假设，如果是行存系统

• 将schema垂直分区，如将所有的列分区为 (表key，属性)，于是行存也有了列存的特性
• 或者对于所有列加上索引，这样每个列访问就是独立的了
• 对于特定的查询，增加物化视图

但这种假设是不对的 本文演示了各种列查询对性能有提升的技术

• 向量化查询技术
• 压缩
• 新的join 算法

想要让 行存实现列存的一些性能，需要在存储层、查询执行器都做修改才行 讨论的行存系统

• MonetDB
• C-Store

列存中使用以下技术可以大幅度提升性能

• Late materialization，三倍提升
• Block iteration，约 1.5倍
• Column-specific compression techniques，数量级提升
• 新的优化算法：invisible joins，约 1.5倍

论文的贡献

• 在行存中模拟列存行为，并使用各种优化技术：索引、位图等来改善
• 一个新的join 优化算法 invisible joins
• 将延迟物化、压缩、invisible joins、向量化做拆解，看看他们对列存树仓的影响

 使用的基准测试数据

使用的是 TPC-H 测试集，比例因子为 10，LINEORDER 表有 6KW 个记录

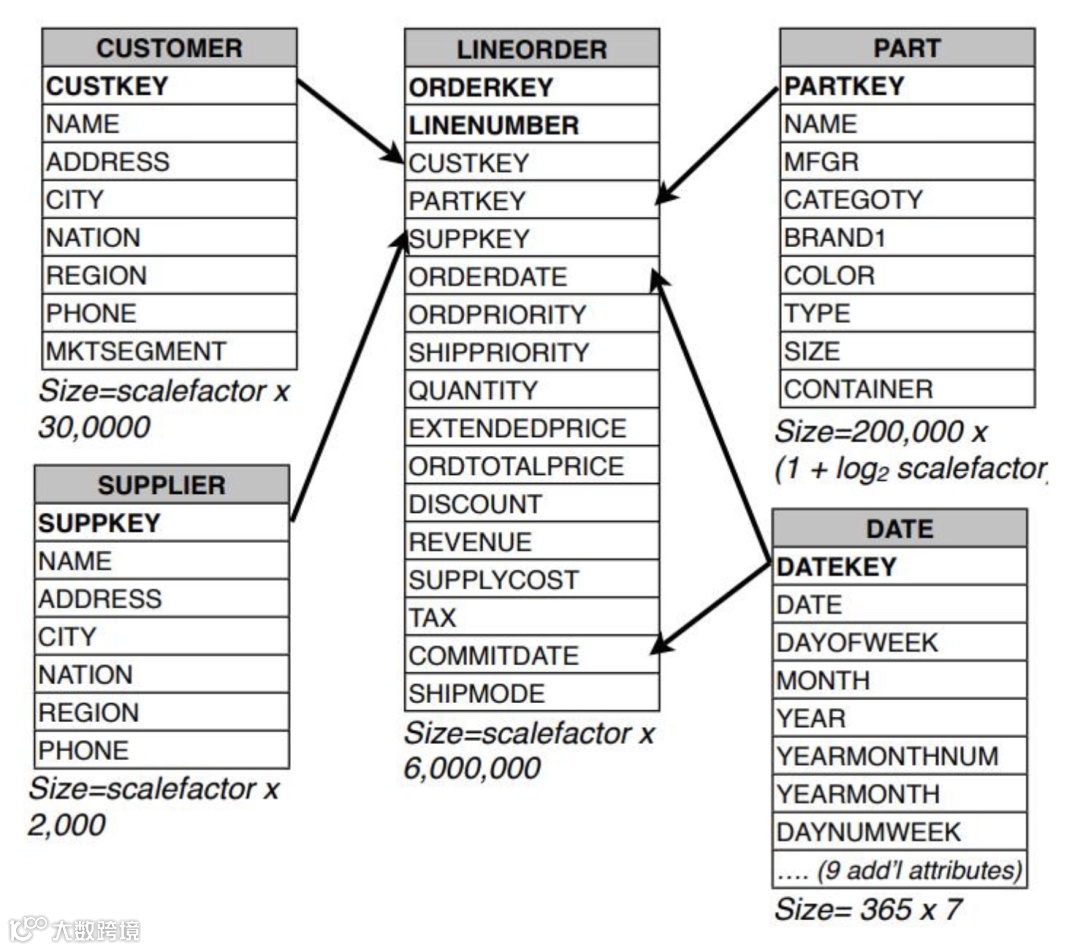

Figure 1: Schema of the SSBM Benchmark

分为四类查询，或者 四个航班

• 包含 1维的查询，3个
• 包含 2维的查询，3个
• 包含 3维的查询，4个
• 3个 3个列维度的查询

 行列对比-行存

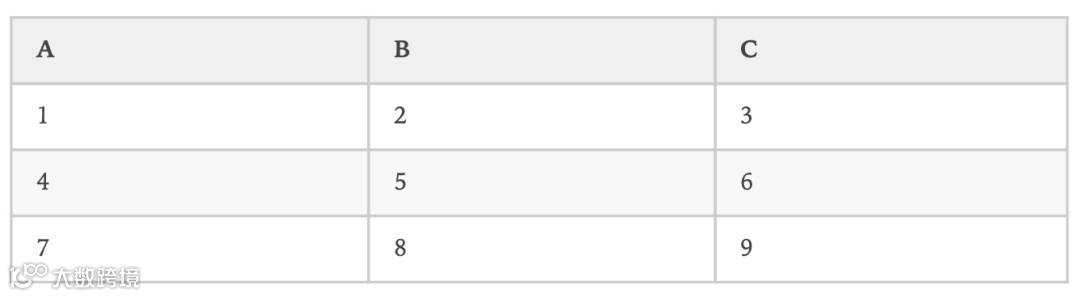

首先将一个表 按照每个列做分区，逻辑上一个表有 3 列， 例如，我们有如下的表：

我们可以按照以下方式进行垂直划分：

A 表：

B 表：

C 表：

行存中的每个列就完全独立了

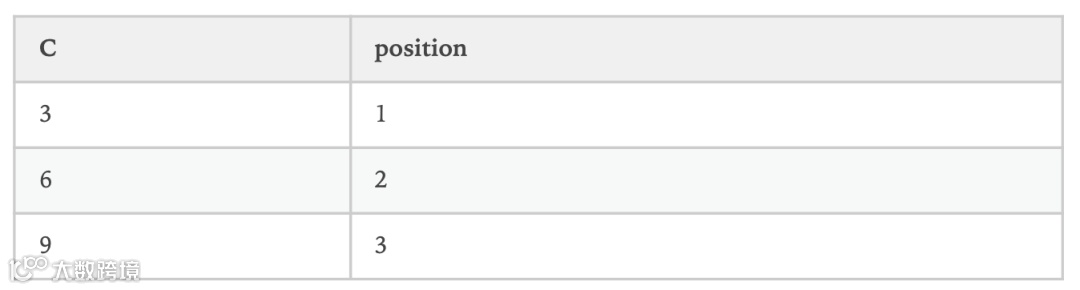

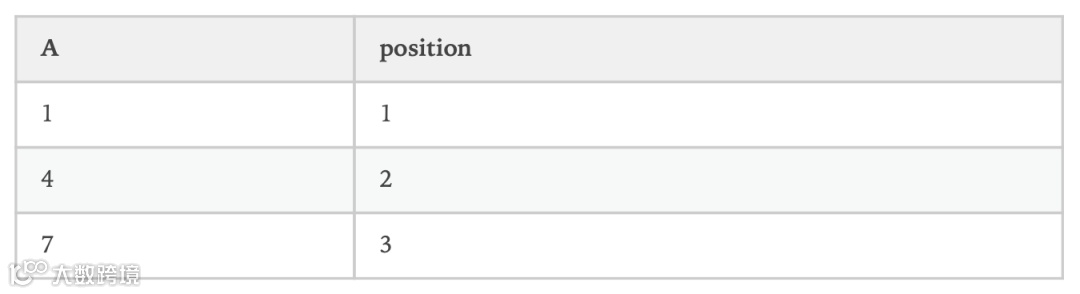

在查询时，系统将使用这个 position 列来将来自不同列 但相同行号的值连接在一起

默认的 hash-join代价很高，作者尝试在每个表的 position列上添加聚集索引，强制使用索引连接，由于索引访问产生的额外 I/O，这导致比hash-join更慢

比如这样查询：

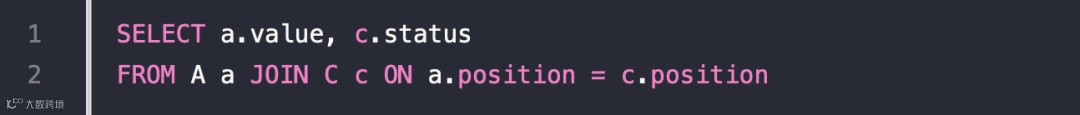

可以把 A 和 C 关联的同一行的列取出来

还有索引方式，比如将每个列都加一个索引

对于这种查询

如果只是在 age、salary 上加索引则不行
首先 age 这个是非聚集索引，然后找到主键，根据主键去 salary索引上提取值
所以这里要加一个联合索引 (age, salary)，相当于是利用了覆盖索引
另外是根据每个场景的查询，预先创建一个物化视图，这样看会比前两种效果更好

 行列对比-列存

包括

• 压缩算法
• 延迟物化
• 块迭代
• Invisible Join

对于压缩算法，由于列存都是相同的列放在一起，比如name、电话等，本身就有很多相似性
列存更容易压缩，压缩比更高，而行存因为 name周围的值存在，影响了压缩效果
run-length 这样的压缩算法，可以直接基于压缩数据查询，可以进一步减少 I/O
比如这样的原始值

可以被压缩为

延迟物化有这么一些好处

• 因为选择、聚合可以过滤掉一些数据，越往后可能提取的数据就更少，减少了 I/O读取
• 不同的列可能使用不同压缩算法，将他们合并在一起需要先解压，这样就需要更多的CPU
• 对于缓存行更友好，因为不会受到不相关元素的干扰
• 对于块迭代更好

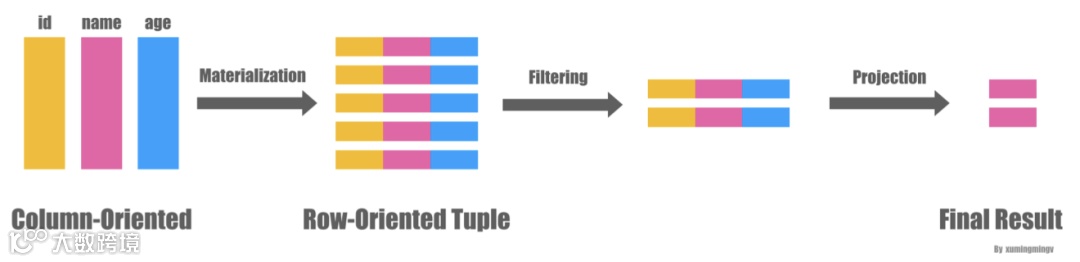

早期物化

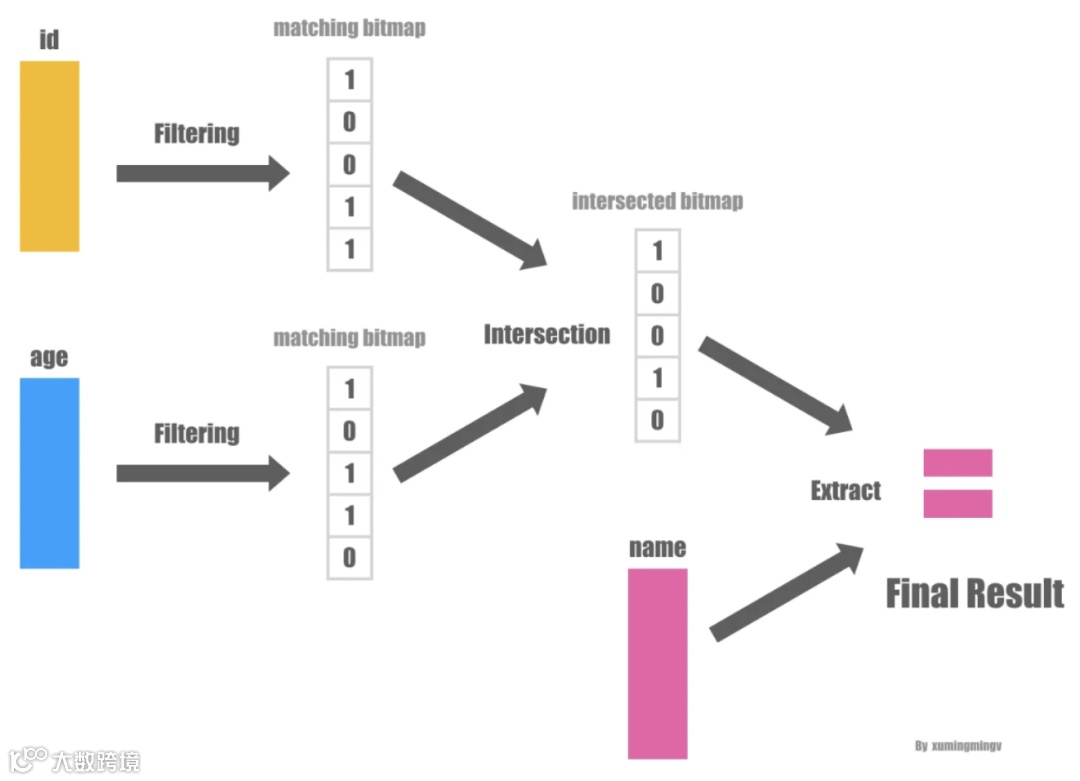

延迟物化

比如对学生姓名、年龄、性别，其中后两个值长度是固定的，用块迭代更容易处理
如果是行存则长度不固定，则整个tuple 长度也不固定，耗费更多

对于块迭代操作

• 行存需要读取一行然后再提取其中的某几列
• 列存直接基于同一列的值读取，然后发送给调用方
• 对于不需要的列则不提取
• 另外可以最大化并行处理

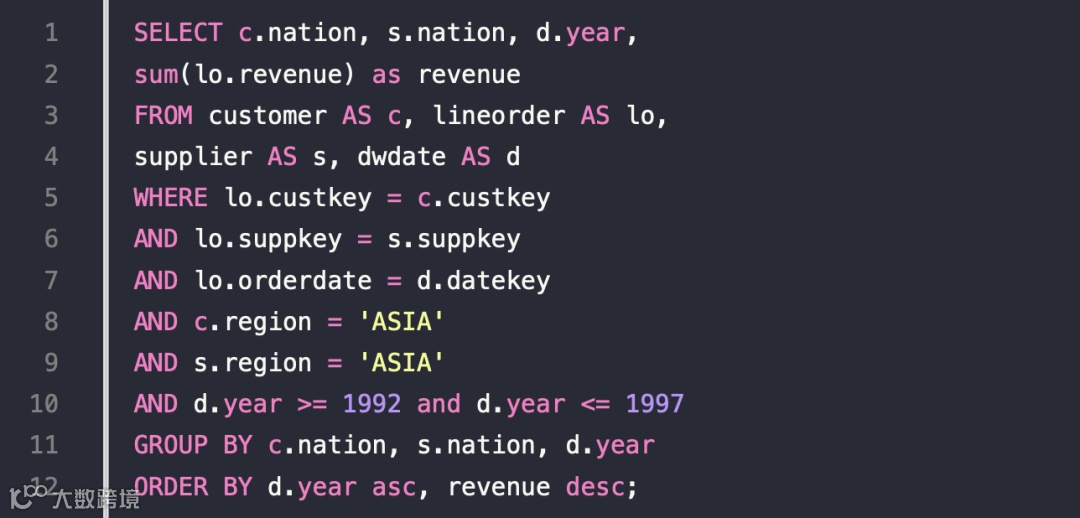

看不见的 join 一个事实表 关联多个维度表，通过查询维度表上的谓词，来限制事实表的元素，之后再次查询维度表，再次过滤事实表数据
或者做一些聚合、计算、求平均值等

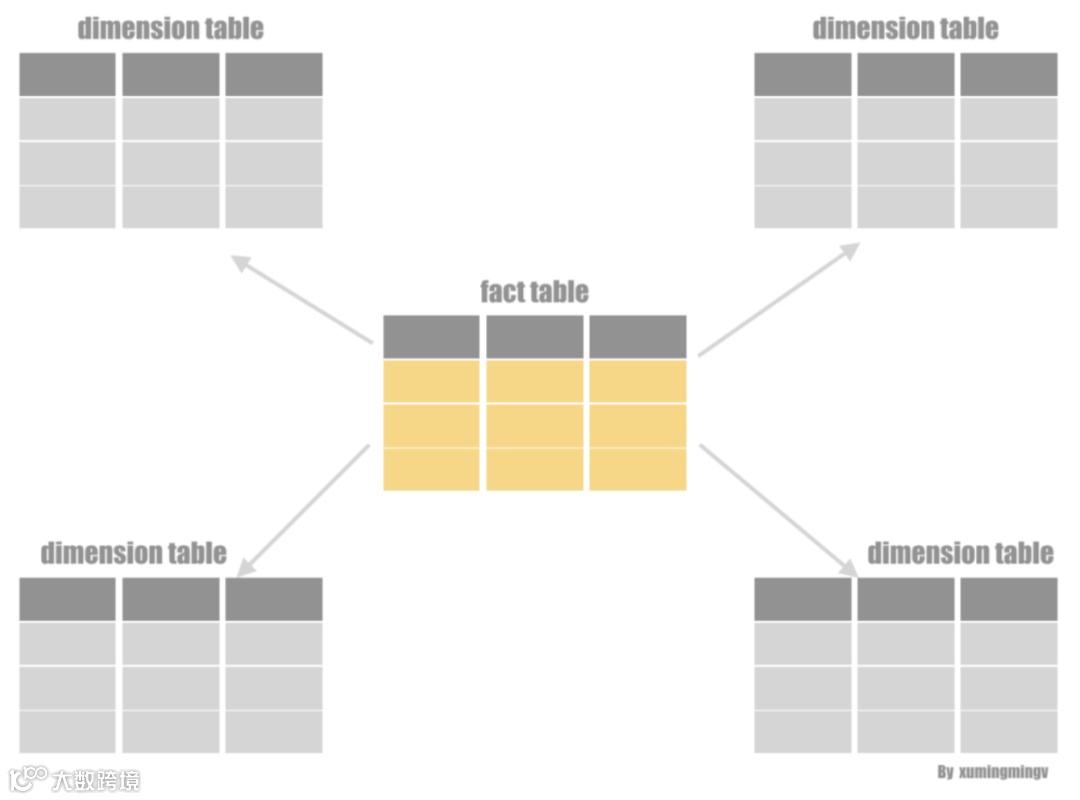

星型模型如下

两种 传统方式的缺点

• 按Selectivity依次JOIN：按照选择性从高到低的顺序进行join操作，需要在join前将表的行映射到内存中的元组，导致无法进行后期的延迟物化处理。
• 延迟物化：通过将join操作转化为在事实表的外键列上的谓词来实现后期物化，但需要从维度表中以乱序的方式提取分组列的值，因此效率不高

通过重写 事实表上的谓词，并通过管道的方式并行处理这些谓词，可以提升性能
这些使用了前面介绍的技术

invisible join的执行过程 第一步

• 每一个谓词都被应用在对应维度表，提取维度表中满足谓词条件的主键 key 的一个列表
• 根据这些 key 构建一个 hash table 能够用于测试一个给定的 key 是否满足谓词条件
• (该 hash table 足够小，以便于能加载进内存中，因为只包含了 key，并且一般维表比较小)

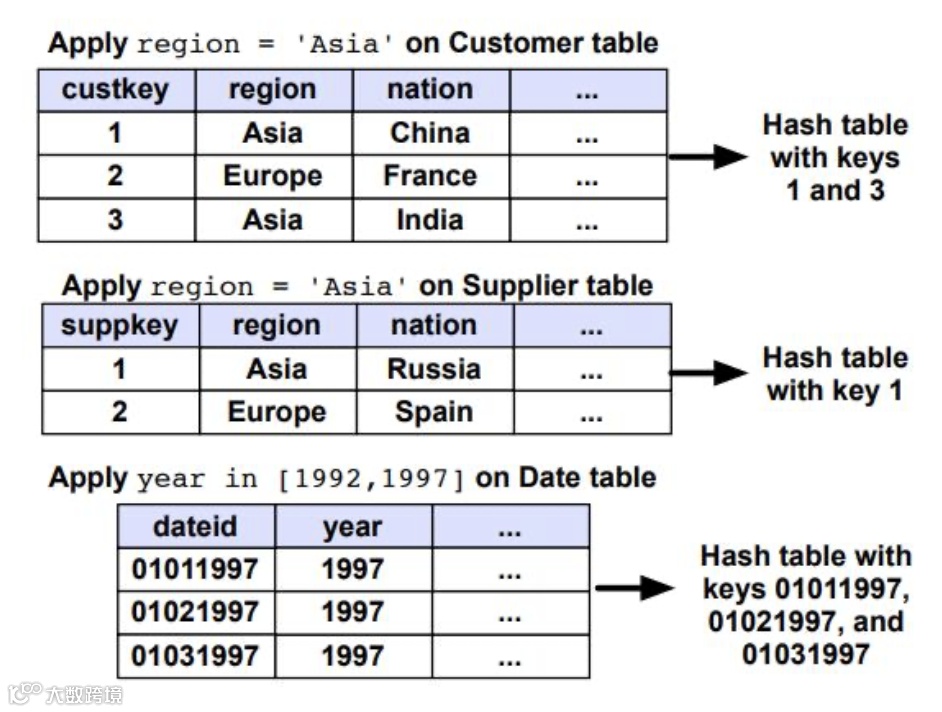

Figure 2: The rst phase of the joins needed to execute Query 3.1 from the Star Schema benchmark on some sample data

第二步

• 一个 hash table 都被用于提取事实表中满足相应谓词的 record 的位置
• 通过用事实表每个外键的值去探测 hash table，得到一个事实表中外键列满足谓词的列的 position 信息
• 然后将所有谓词的 position 列表联合起来求交集
• 得到了事实表的满足所有谓词的 position list
• 这个 list 可以标明具体的位置信息，也可以使用 bitmap 来进行展示

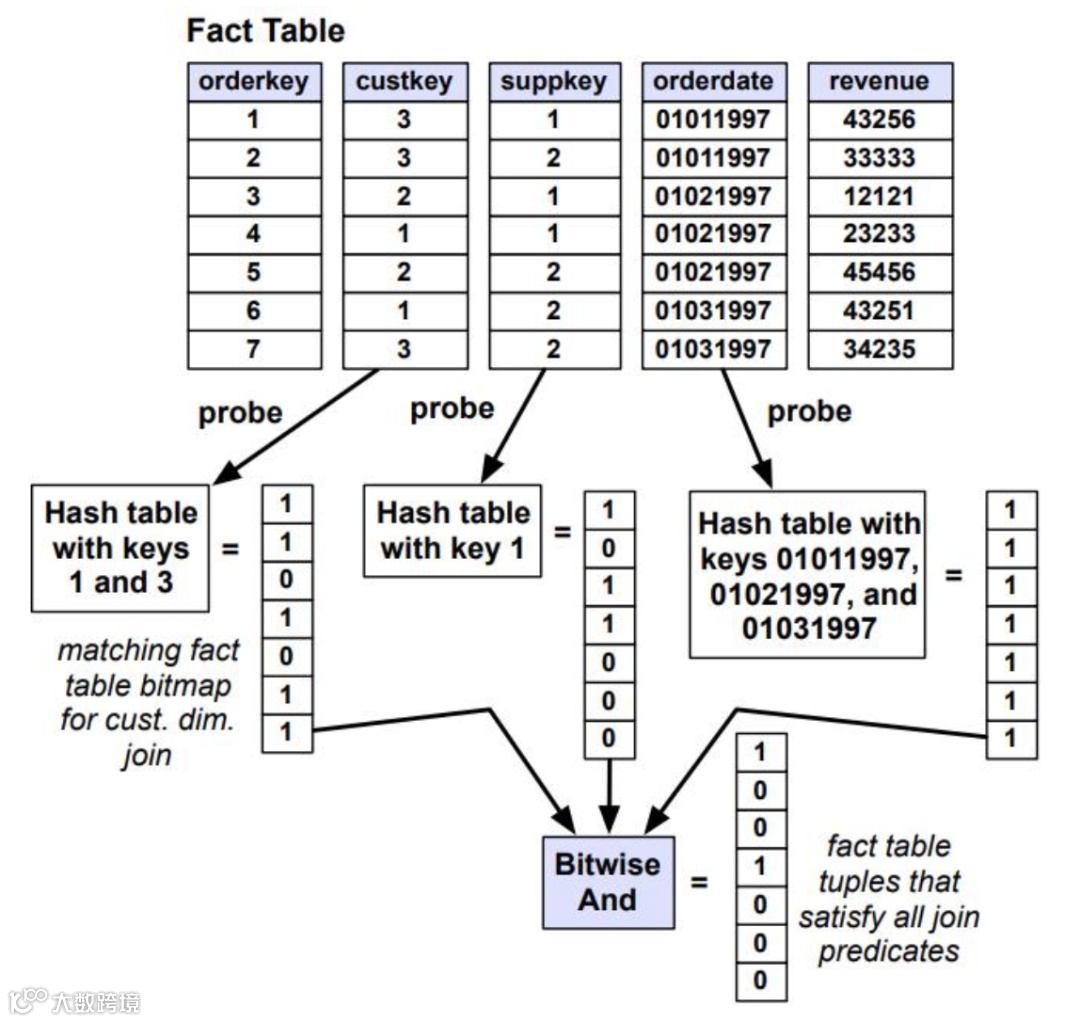

Figure 3: The second phase of the joins needed to execute Query 3.1 from the Star Schema benchmark on some sample data

第三步

• 在事实表上应用阶段二生成的 Position list
• 如果事实表中的某个列C包含对维度表的外键引用，并且需要使用该列来回答查询，如select、分组、聚合等
• 会使用位置列表P来提取外键值，并将这些值用作维度表主键进行查找
• 如果维度表主键是一个排序连续的标识符列表会从 1 开始（这是常见情况），则外键实际上表示所需元组在维度表中的位置
• 查询引擎可以通过提取 position list 来快速提取所需的列，并且不需要对整个表进行扫描
• 还有一种是直接内存数组访问，由于维度表足够的小，可以将整个维度表的列都放置到 CPU 的 L2 缓存中

Figure 4: The third phase of the joins needed to execute Query 3.1 from the Star Schema benchmark on some sample data

如果只是这样的话Invisible JOIN可能比上面的第二种方案好不了多少
论文认为在很多时间维度表里面符合过滤条件的数据往往是连续的
连续的好处在于，它能把lookup join变成一个值的范围检查，范围检查比lookup join要快，原因很简单，范围检查只需要所算数运算就好了，不需要做lookup，因此可能大幅度的提高性能

Between-Predicate Rewriting

• 比如检查外键是否在 1000 - 2000 之间，可以将 hash 替换为 between 谓词
• 将谓词从事实表上的哈希查找谓词重写为“between”谓词，其中外键落在键范围的两端之间
• 对于不连续的情况，可以做字典编码，进一步优化
• 优化仅适用于维度表排序列上的谓词这一说法并不完全正确
• 在星型模型中，日期表具有年份列、年月列和完整日期列。如果按年份排序，其次按年月排序，再按完成日期排序
• 则在任何这三个列上的等值谓词都将导致连续的结果集

 实验

主要回答这几个问题

• 在行存中模拟列存，然后跟 C-Store 的基准测试对比
• 不修改行存的设计，是否能达到列存的效果
• 压缩、延迟物化、块迭代，哪种优化效果更好
• 星型模型中使用 invisible join 对比 非规范化预执行的事实表，结果如何

对比下面的 System X 和 C-Store

• System X 经过了更多的优化，如多线程并行执行、分区
• 这两个点来说，System X 比仅仅是原型的 C-Store更好
• System X 经过 物化的帮助，性能得到了提升
• C-Store 中我们用其模拟了行存，将一行用 string表示，然后拆分模拟
• 这样就实现了 C-Store 的行存物化
• 对比发现，CS 是 CS(Row MV) 的6倍性能，这两者读取的都是同样的数据
• 然列式存储的性能优势不仅仅是减少了从磁盘读取数据的 IO

• Figure 5: Baseline performance of C-Store “CS” and System X “RS”, compared with materialized view cases on the same systems.


四种查询，的几种不同优化方式
在行的基础上增加 bitmap 索引、物化视图、垂直分区、所有列加索引
对比发现，物化视图是最好的、然后是传统方式
bitmap就开始下降了
而 垂直分区就比较差了，最差的是 全索引
这可能是两个原因

• tuple 开销
• 因为一个表10个列，拆成10个物理分区，每个分区需要两个字段
• 一个主键、一个列，如果数据量很大，那么每个分区列都需要冗余的存储主键
• 低效率的tuple 重建
• 另外将这些列合并的时候，需要join，甚至可能需要在上面建索引，这就导致更多开销
• System X 倾向于使用 hash-join，如果加上索引强制走索引，效率也不高
• 因为走索引本身也有开销，另外合并之前需要有排序也无法跳过，导致开销无法降低

Figure 6:

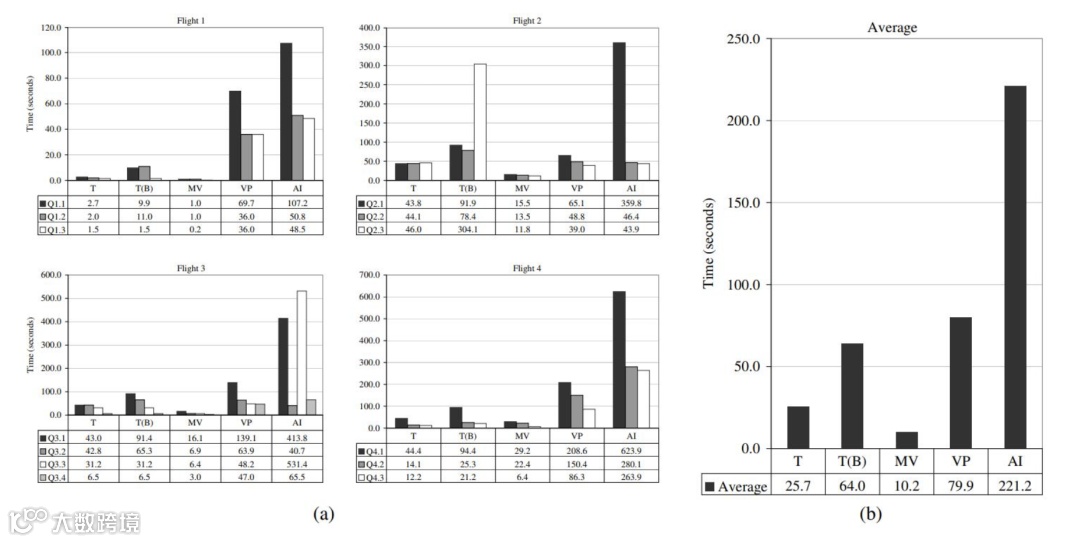

• (a) Performance numbers for different variants of the row-store by query ight. Here, T is traditional, T(B) is traditional (bitmap), MV is materialized views, VP is vertical partitioning, and AI is all indexes.
• (b) Average performance across all queries.

---

对于行存的解剖

• 传统方式
• scan占了大部分时间
• 然后是基于排序的聚合
• 垂直分区
• 首先是将partkey列与部件表（part table）中的对应过滤表进行哈希连接
• 接着是将suppkey列与供应商表（supplier table）中的对应过滤表进行哈希连接
• 再把这两个结果集通过一次哈希连接得到符合查询条件的记录ID元组以及部件属性 p.brand1
• 最后再把这些记录ID元组与事实表（lineorder table）进行哈希连接来获取最终结果
• 需要读取四列，跟传统方式读取的数据差不多，但是hash-join使性能下降 25%
• 因为需要将大量的数据加载到内存，耗费很多CPU和内存，即使用了索引，也有很大开销
• 索引
• 需要在事实表中的 4个列 都建立索引
• 先是索引找到对应的值，然后再做hash-join
• 这种方式对于列少、列多的情况下都有可能比传统方式块
• 比如列多但是基于索引，查询的数据少，所以更快
• 而列少但返回的数据多，hash-join的压力就很大，可能会更慢
• 这种方式的变化很大，取决于数据量、查询模式、数据分布
• 查询模式是指：如聚合(大量scan返回少量数据)可能更好，而多表多字段join可能会更差

列存模拟

列存比行存快的原因

• 列存的一列真的只是存一列数据而已，但是行存需要存储主键 + 列数据，有冗余
• 列存的堆文件，i - 1 一定是在 i 前面，但是 行存的顺序没有保证，行存的顺序是通过索引保证的
• 所以在行存中，重建列的时候就必须通过索引，导致额外开销

行存问题讨论

• 垂直分区一开始还不错，但是选择的列超过 总列数的 1/4 后，性能就不行了
• 索引方式，在使用维度列过滤事实表之前，系统被迫使用昂贵的散列连接将事实表的列连接在一起
• 也就是说虽然只是单个列数据找到了，但是两个、多个列连接的开销又很大
• 物化视图，这是最好的，只需要读取部分数据即可
• bitmap，在选择率低的时候比较好，选择率高时候，需要扫描更多page，而位图扫描开销比纯顺序扫描大

如下我们将 C-Store做了分解

• 快迭代：T表示一次一个tuple，t 使用快迭代
• I 开启 invisilbe join，i 为关闭
• C 开启压缩，c 关闭压缩
• L 开启延迟物化，l 关闭物化

对比结果

• 块迭代可以提升 5% - 50%，如果关闭压缩，则 I/O 成为瓶颈，提升效果不明显
• invisible join，大约可以提升 50% - 75%
• 压缩能提高 2倍性能，尤其是 RLE 编码，效率很明显，如果是排序的数据，能提高一个数量级
• 延迟物化效果也很好，如果去掉延迟物化需要有大量的 tuple 重组，因此延迟物化可以提升 3倍性能
• 谓词的选择性越高，前期就有更多的tuple需要构建，这样就更浪费
• 如果将这四个优化全部去掉，列存的性能就跟 行存差不多了

Figure 7:

• (a) Performance numbers for C-Store by query ight with various optimizations removed. The four letter code indicates the C-Store conguration: T=tuple-at-a-time processing, t=block processing; I=invisible join enabled, i=disabled; C=compression enabled, c=disabled; L=late materialization enabled, l=disabled.
• (b) Average performance numbers for C-Store across all queries.

四种优化策略效果对比

invisible 和 反规范化对比(反规划化表应用到 列存系统上)

• 反规划化，将所有维度表的信息都放到实事表中，这样就变成大宽表，数据量增加了，但减少了join
• 结果发现这样性能并不好
• 实事表变宽，数据量变多了，而且增加的属性是 string，而在维度表中是整数，所以查询的效果不好
• 应用的外键对应的可能有好几个维度表，可以并行分别做hash，但对于大宽 实事表，需要真实的多次遍历(维度表远小于实事表)，导致I/O读取更多
• 实事表 join 维度表之后，还需要在另一个属性上做聚合
• C-Store 可以用块迭代加速，这样两次遍历都是在内存中
• 而 大宽表的列都是隔离的，需要两次真实遍历，I/O 开销高
• 只有当事实表中包含的维度表属性被排序(或二级排序)或具有高度可压缩性时，反规范化才显得有用

Figure 8: Comparison of performance of baseline C-Store on the original SSBM schema with a denormalized version of the schema. Denormalized columns are either not compressed (“PJ, No C”), dictionary compressed into integers (“PJ, Int C”), or compressed as much as possible (“PJ, Max C”).
