LevelDB SSTable模块

fba1-4d79-bd3d-c426813f96c4.png" class="rich_pages wxw-img" data-ratio="0.4703703703703704" data-s="300,640" data-type="png" data-w="1080" type="block" data-imgfileid="100043210" src="https://cdn.10100.com/content/20251217/907d78be-fba1-4d79-bd3d-c426813f96c4.png">

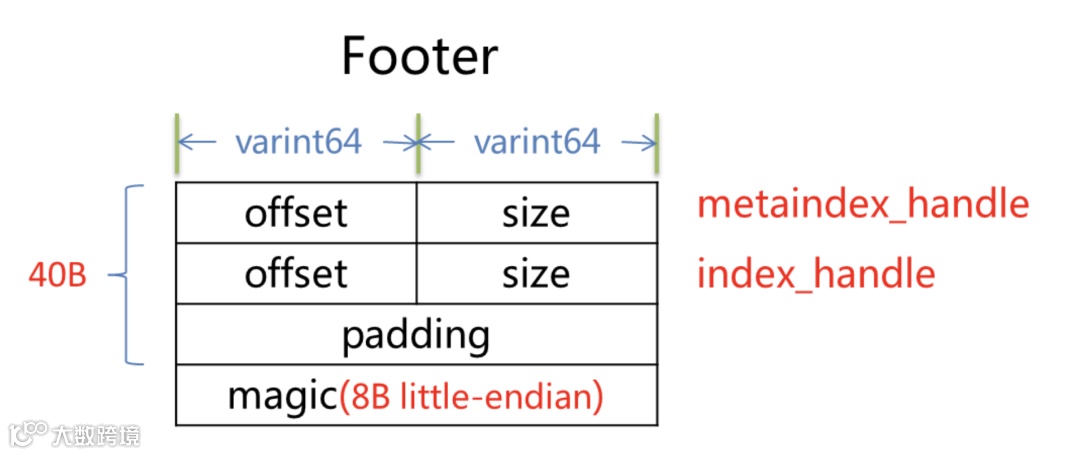

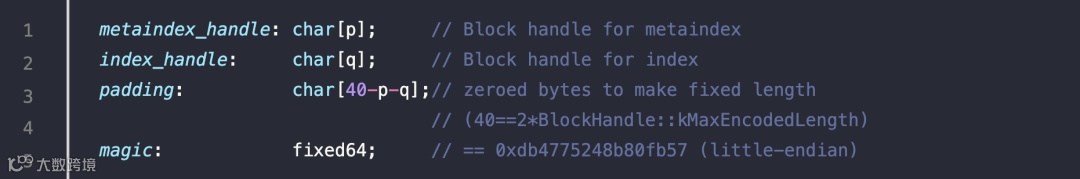

其中最后的magic number是固定的长度的8字节： 0xdb4775248b80fb57ull

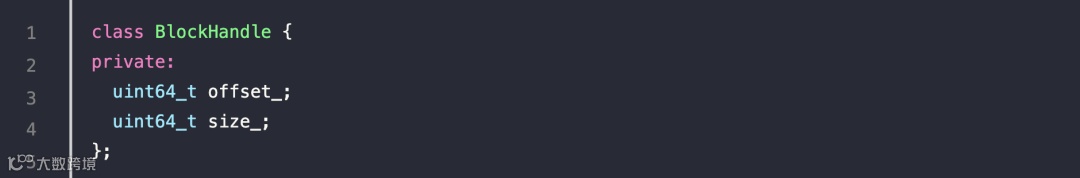

BlockHandle 指向文件的某个位置和偏移量，用于自解释，一个 varint64 最多10个字节，所以 footer 包含了 4个最多40字节，不够级补 0

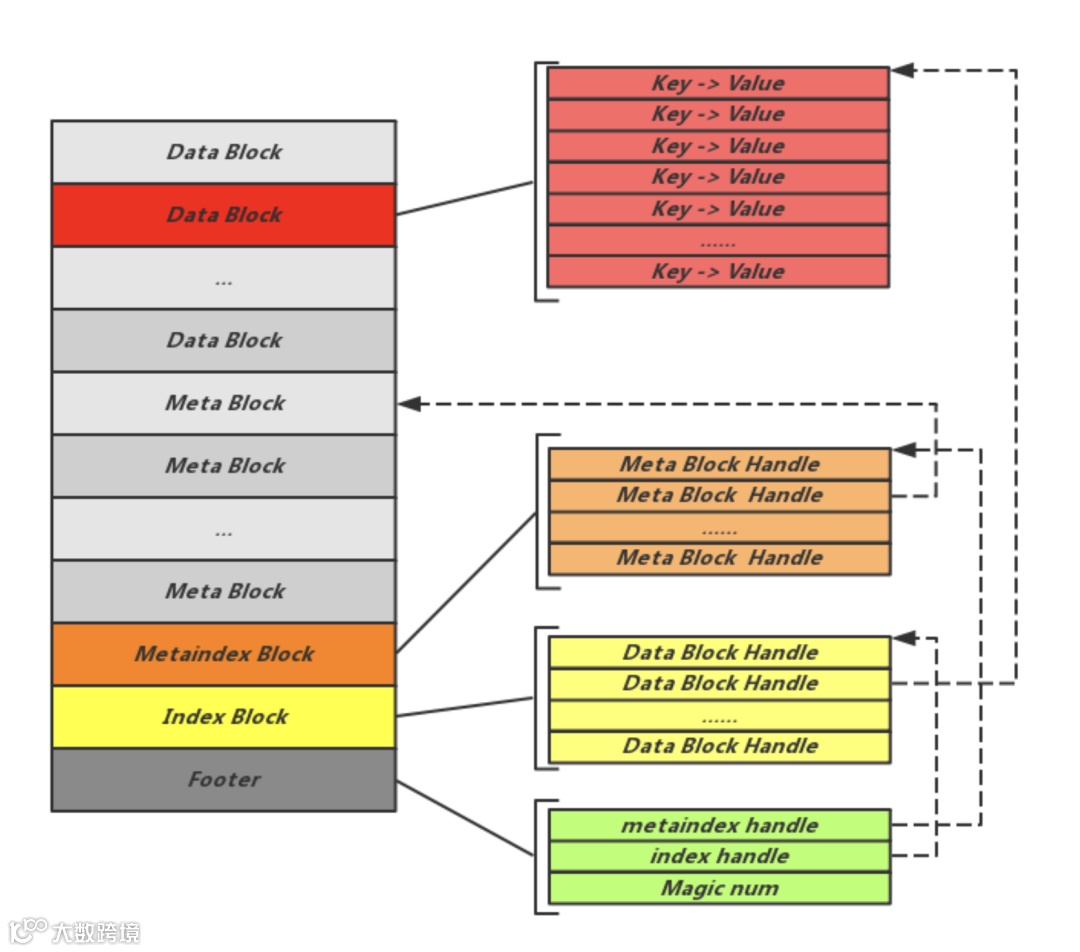

各个文件块的含义

• Data Blocks: 存储一系列有序的key-value
• Meta Block：存储key-value对应的filter(默认为bloom filter)
• metaindex block: 指向Meta Block的索引
• Index BLocks: 指向Data Blocks的索引
• Footer : 指向索引的索引

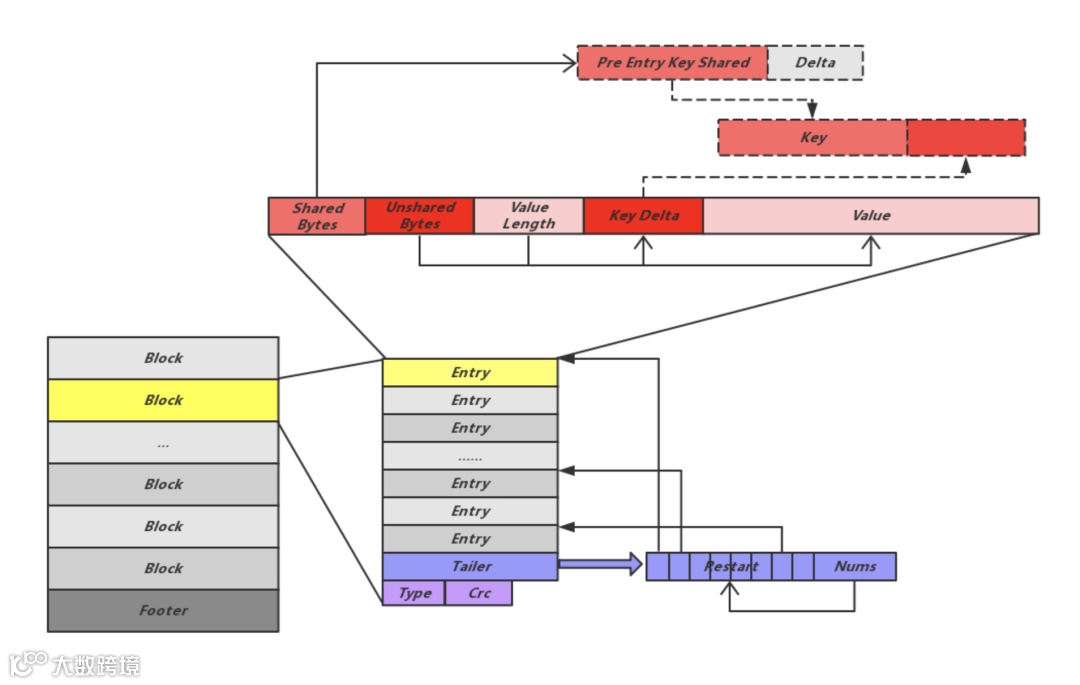

文件块的物理格式，这里采用了前缀压缩的方式
先存储一个完整的key，后面的 key存储时，记录公有部分，只存非公有部分即可

Add过程

• 如果小于重启点阈值，默认为16，则求出当前 key 和 last_key 的公共部分长度
• 如果大于重启点，则直接将整个 key 的长度记录下来，并清空 重启点 counter
• 记录非公共部分，然后记录变长 int32的 shared、non_shared 长度，value长度
• 追加到 std::string buffer_ 中
• 更新 last_key_ 为当前 key 的公共部分

Finish

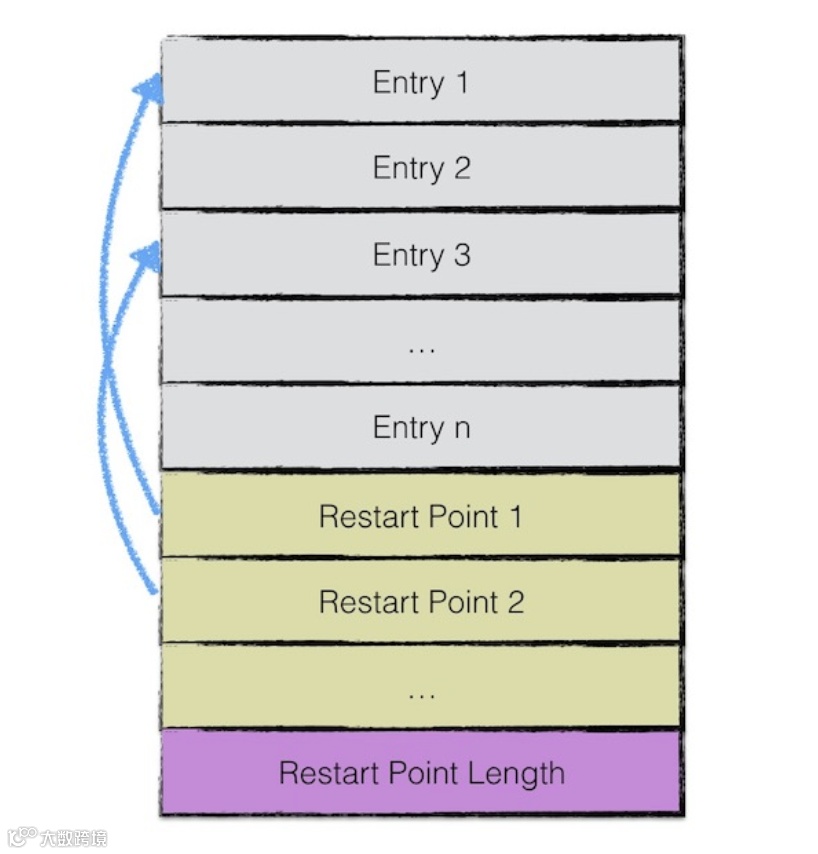

• 将所有每个重启点都记录下来，保存为 fixed32
• 记录所有充重启点数量
• 重启点变量：std::vector<uint32_t> restarts_; // Restart points
• 重启点变量中记录的是长度，对应的就是 key-value 的偏移量

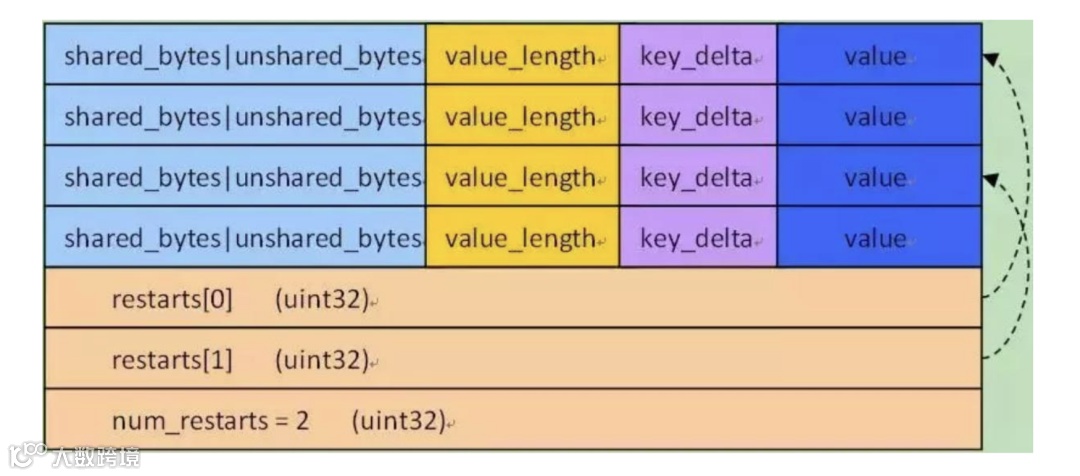

数据块的组织

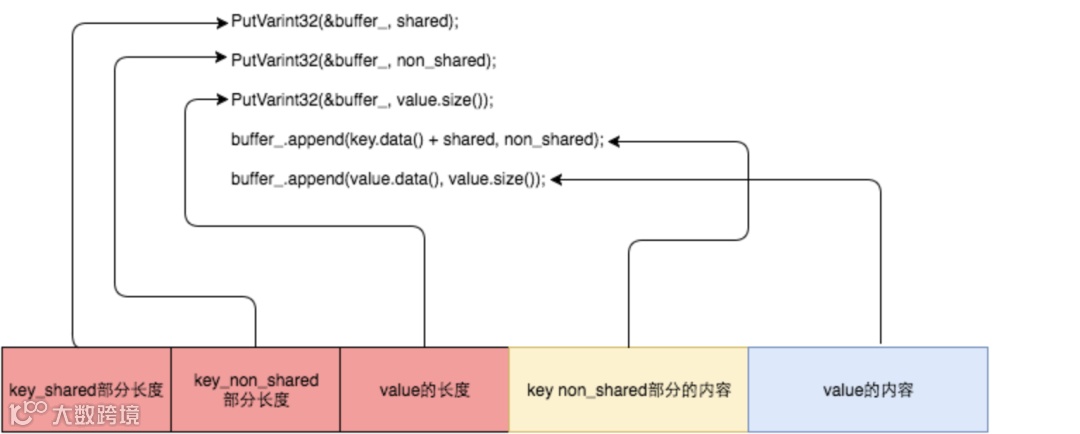

key_shared、non_shared，value的组织结构

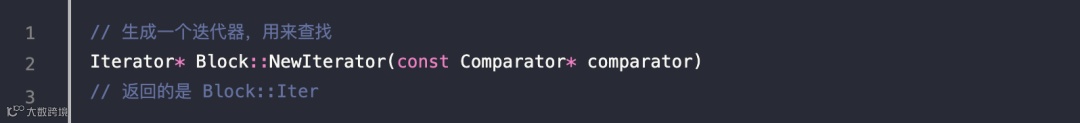

• 这里会在 重启点中，做二分查找
• 找到key < target的最后一个重启点
• 找到后，跳转到重启点
• 自重启点线性向下，直到遇到key>= target的k/v对

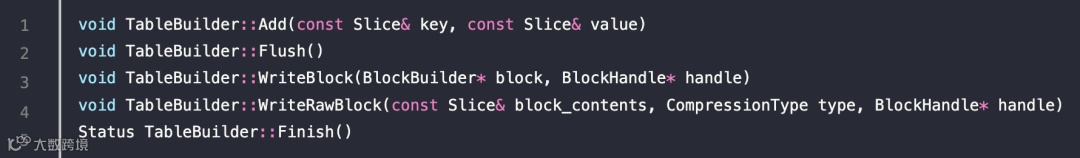

Add流程

• 上一个块的最后一个 key，和当前要写入的(也就是后面一个块的第一个 key)，计算这两个 key非分割
• 假设上一个块的最后一个key是：“the quick brown fox”，当前的块第一个key是：“the who”
• 分割的key就是 “the r”，正好比"the qu…" 的"q" 的 ASCII + 1
• 如果上一个key 正好是当前key的前缀，那么直接返回 上一个key
• 增加到 索引块中
• 根据情况增加 filter块
• 将 last_key 设置为 当前key，为后面做准备
• 总数量++，写入到 data_block 中
• 如果大于阈值，则 flush

Flush流程

• 调用 WriteBlock 写入数据
• 如果写成功，则将 pending_index_entry 设置为true，后面再写新的块，Add 流程的时候就会用到这个变量
• 刷新到磁盘，处理filter 块

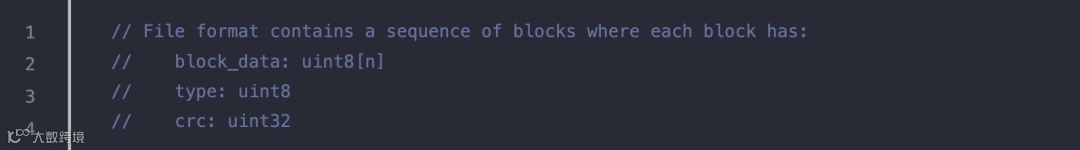

WriteBlock，写入的格式为：

• 首先将 重启点写入到 buffer中
• 是否要压缩，只支持 snappy 压缩类型

WriteRawBlock

• 这个就是将待写入的内容，append到磁盘文件上

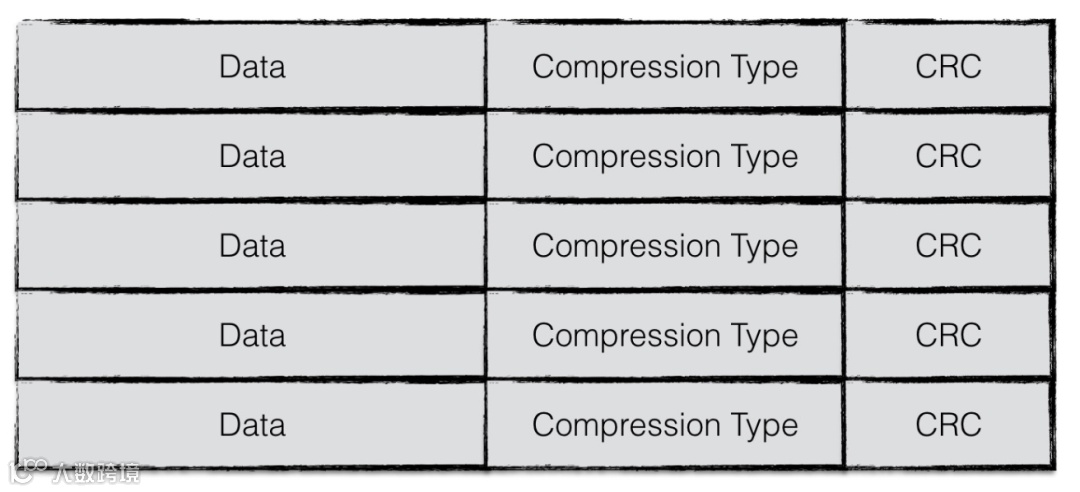

• 最后补充 5个字节的内容，1个字节是 压缩类型，4个字节是CRC

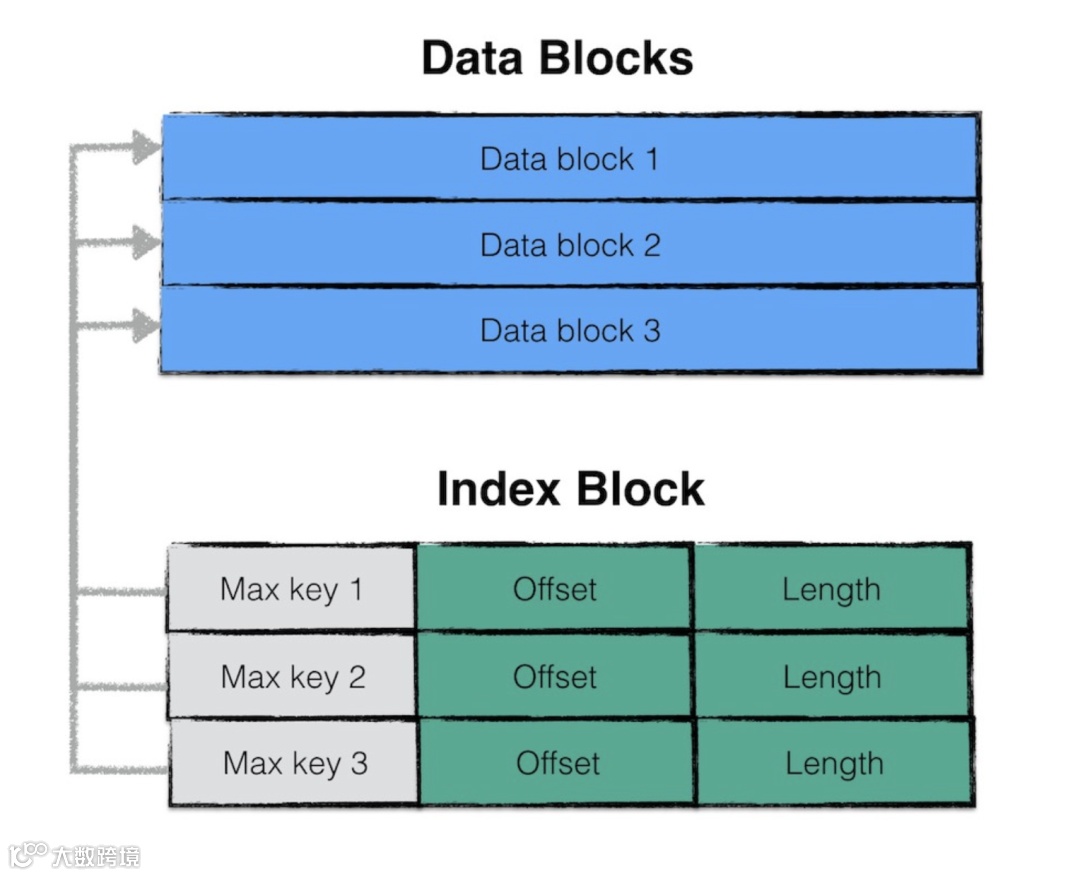

索引块的组织

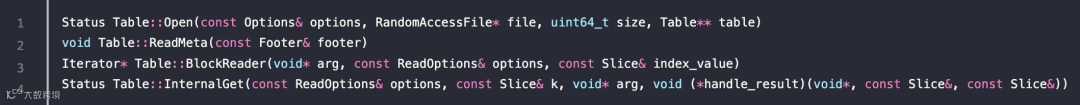

Open过程

• 调用系统的文件 API，随机读 Footer 部分
• 读取 index block，读取 meta block，并设置对应的变量保存

ReadMeta过程

• 读取 meta 部分的 block，封装成一个 Block 对象
• 创建一个两层迭代器，读取 meta中的 filter
• 读取第一个 filter block块，封装为 BlockContents 对象
• 再在第一个 filter block的基础上，创建 FilterBlockReader 对象

BlockReader过程

• 这个就是调用系统的 文件API，随机读数据部分
• 先 new 一个固定大小的buffer，然后读进去，再 CRC检查，并确定压缩类型，看是否要解压
• 最后封装到 BlockContents 中返回
• BlockContents 中包含了一个 Slice，数据就放在这里了

InternalGet过程

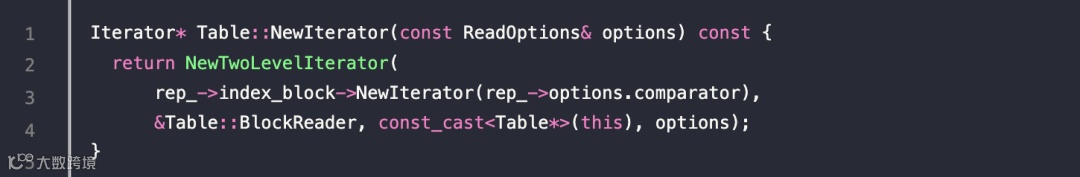

• 先创建一个两层迭代器
• index 迭代器根据 key，返回数据块迭代器
• 在数据库迭代器上如果有 filter，则检查 这个key是否匹配 filter，也就是 bloom-filter是否匹配
• 匹配的话，则读取这个数据块，跳转到对应的位置，具体处理逻辑是一个回调函数，回调函数内处理 key，value
• 检查 status，并返回
