LevelDB 多版本和压缩

版本管理中相关的类

• Version标识了一个版本，主要信息是这个版本包含的SSTable信息；
• VersionSet是一个版本集，里面保存了Version的一个双链表，其中有一个Version是当前版本，因为只有一个实例，还保存了其它的一些全局的元数据，Dummy Version是链表头；

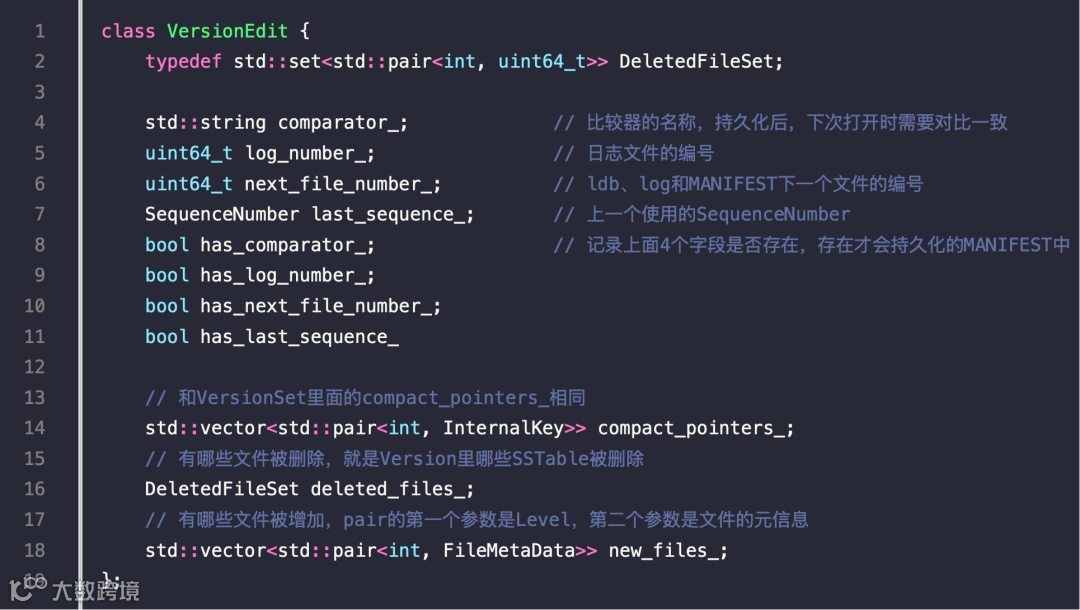

• VersionEdit保存了要对Version做的修改，在一个Version上应用一个VersionEdit，可以生成一个新的Version；

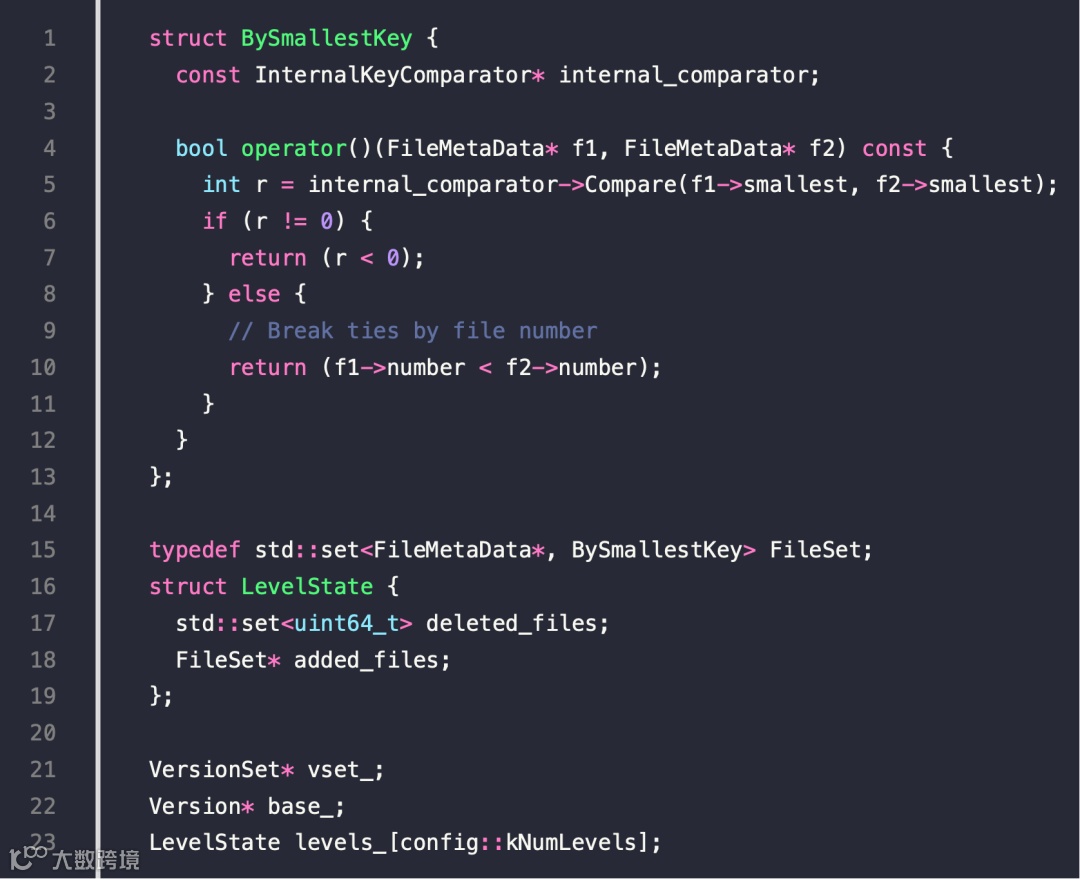

• Builder是一个帮助类，帮助Version上应用VersionEdit，生成新版本

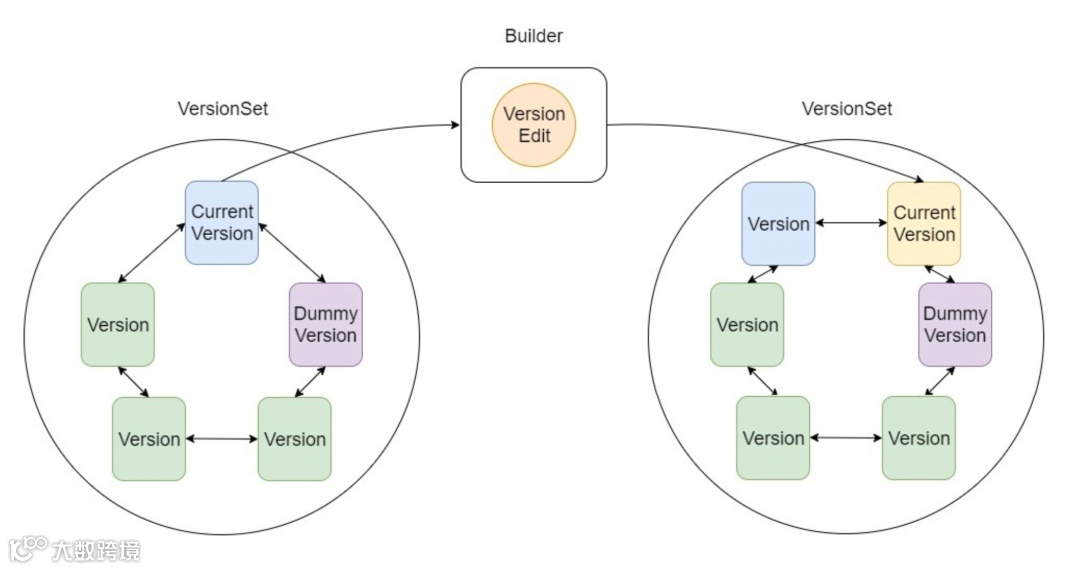

VersionSet 是一个双链表结构，每个 Version 代表了一个版本

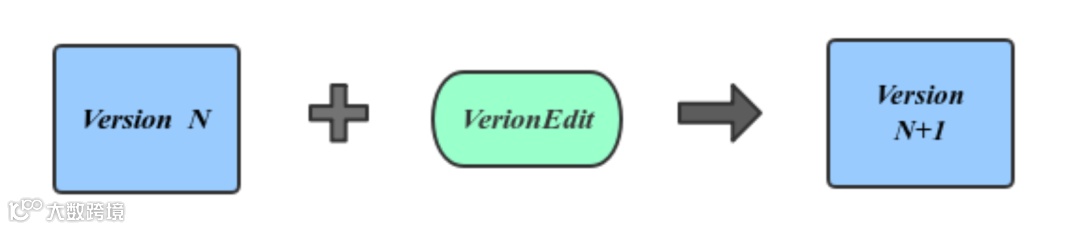

将当前的 版本 和 VersionEdit 合并之后，就得到了一个新的版本 VersionEdit就是一次 Minor Compaction、或者是 Major Compaction的结果

版本管理的工作流程：

• VersionSet里保存着当前版本，以及被引用的历史版本；
• 当有Compaction发生时，会将更改的内容写入到一个VersionEdit中；
• 利用Builder将VersionEdit应用到当前版本上面生成一个新的版本；
• 将新版本链接到VersionSet的双链表上面；
• 将新的版本设置为当前版本；
• 将旧的当前版本Unref，就是引用计数减1。

版本控制中的引用计数：

• 每个Version包含了一个引用，当前版本的 ref 为 1
• 当有迭代器需要遍历数据库时，这个版本的 ref ++ 等于 2
• 其他线程不断写入，触发 compaction，生成新版本
• 新版本 + 1，老版本 - 1
• 因为 老版本为 1，所以不会被删除，直到迭代接受，ref = 0
• 如果 Version 的ref 为0，则可以删除了

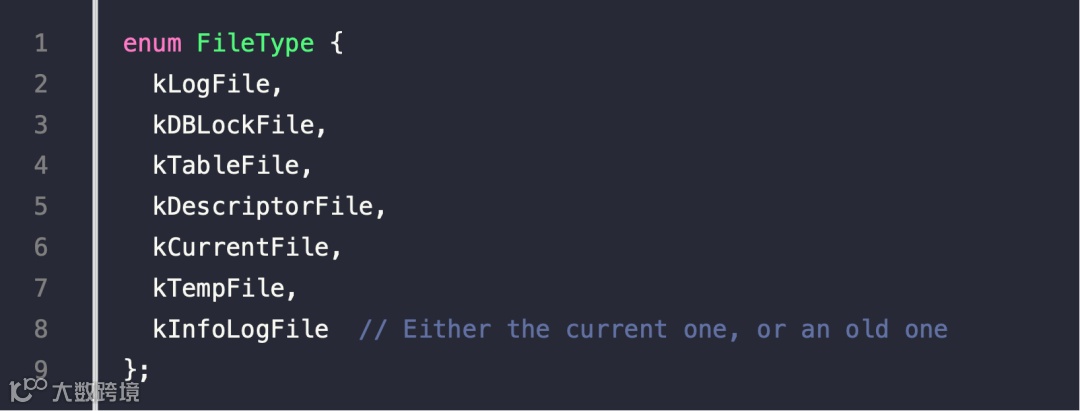

实际存储的时候，是存入dbname/MANIFEST-[0-9]+ 这样的文件
CURRENT 指向最新的 manifest 文件
Version 相当于 一个 manifest 文件，VersionSet 则管理多个 manifest 文件
VersionSet 头结点指向最新的 manifest 文件

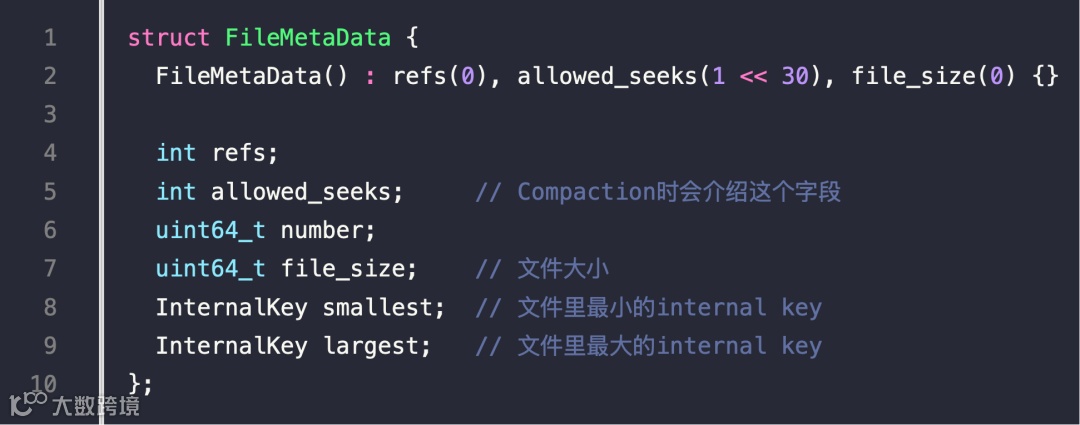

FileMetaData
sstable的元信息

这个就是一个 编码，一个解码
将 dst 中的信息，写入到所有变量中，以及从 变量中解码信息到 Slice 中

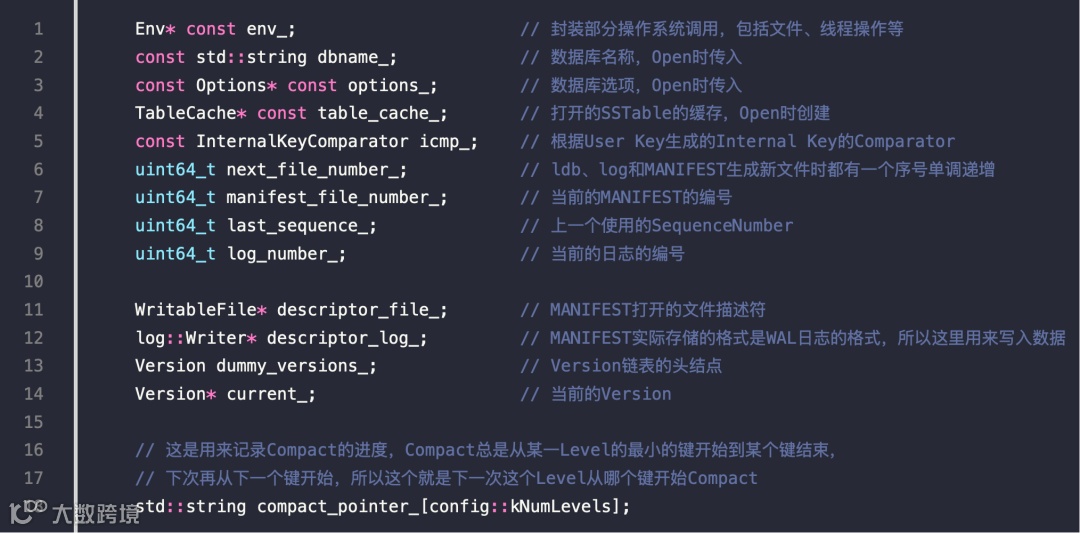

VersionSet

总结一下

• 整体是 VersionSet 的双链表结构，一个版本由 Version 表示
• VersionEdit 是一次变更，比如 sstable新增，删除(通过压缩产生)，通过 应用 VersionEdit 就可以得到一个新版本

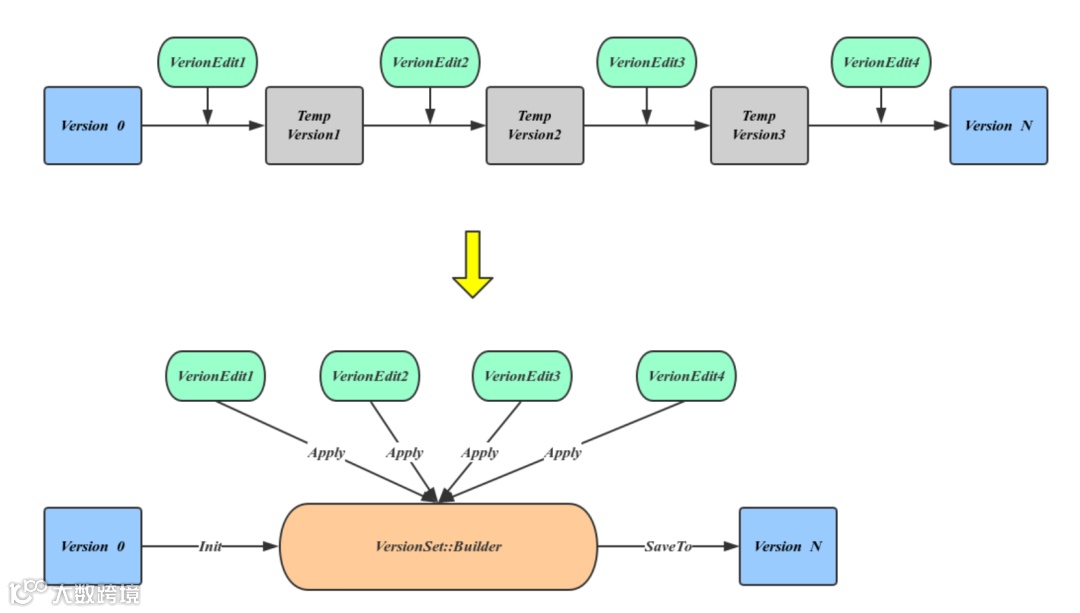

• builder 会加速变更，可以将多个 VersionEdit 一次性应用
• 每个 Version 内部关联了一个 FileMetaData，表示一个 sstable的元数据，内部包含了 min、max key方便定位
• MANIFEST 实际关联了一个 log 文件，还会将变更的内容当做 log 记录下来，等启动恢复的时候，就会读取这些log文件

压缩，包含两种

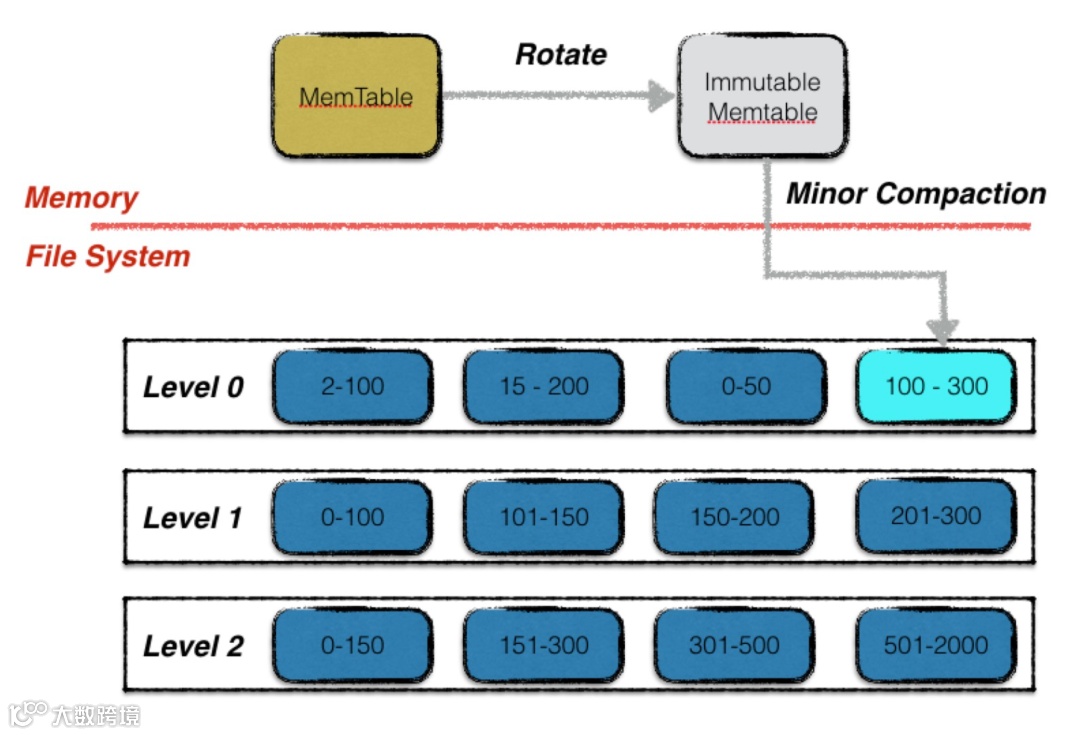

• Minor Compaction，mem-table写满会后刷盘，写入到 level-0 中

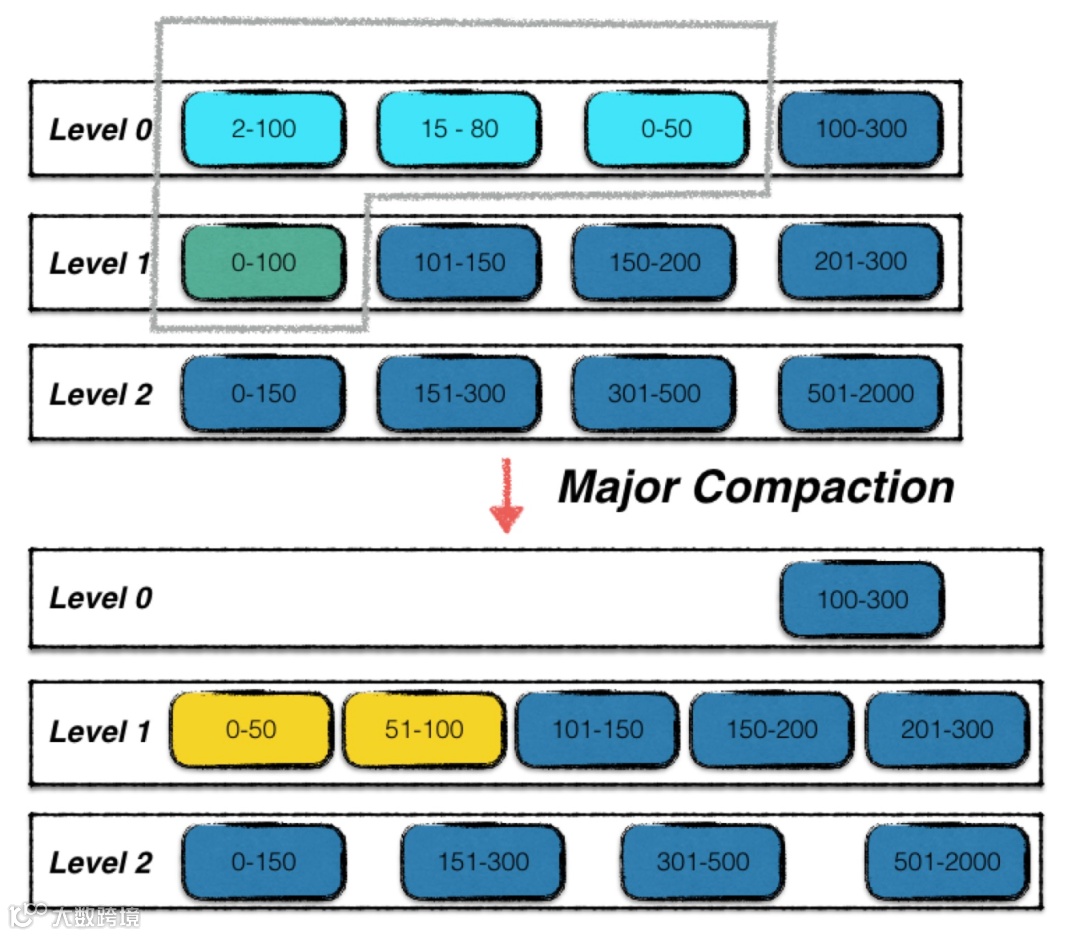

• Major Compaction，某个层的文件太多，需要将部分文件推入更高层

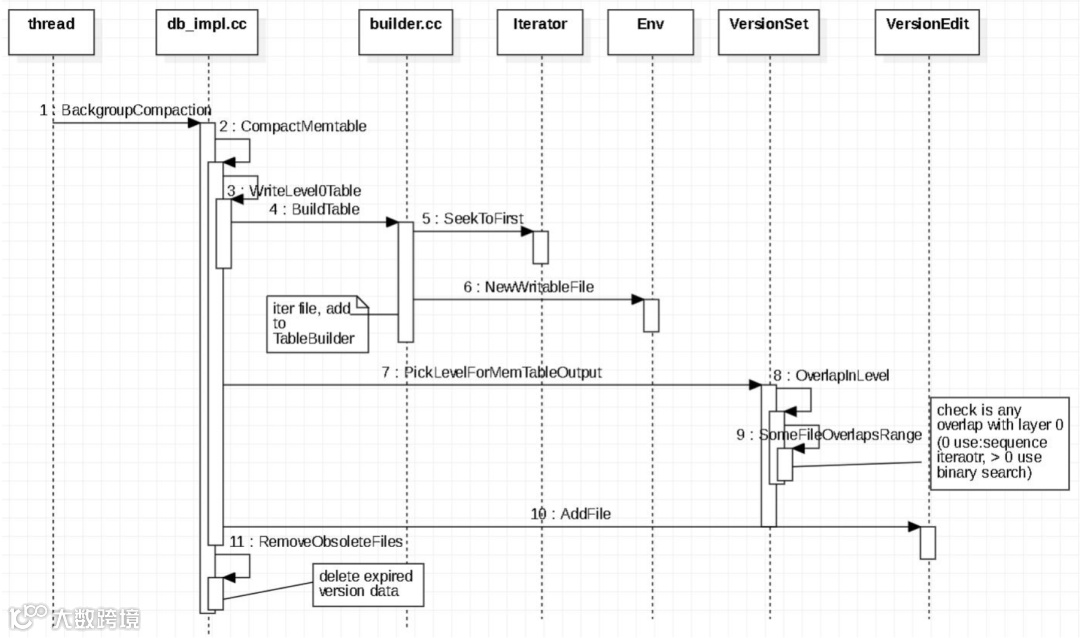

WriteLevel0Table过程

• 得到一个新的 FileMetaData 编号，就是 VersionSet->next_file_number_++
• 调用 BuildTable，其生成的 TableFileName 是根据 FileMetaData的编号得到的
• 获取 min、max key，然后确定将 ss-table 推入哪个层级，调用 PickLevelForMemTableOutput
• 将 压缩状态存入 CompactionStats[level] 中，这里的 level 固定为 PickLevelForMemTableOutput 返回的层级

BuildTable 过程：

• 从 skip-list 的第一个元素开始遍历，一直到结束，将这些 key-value 加入到 TableBuilder
• 同时记录 FileMetaData 的最大、最小、key数量、文件size
• 将数据写入到磁盘

PickLevelForMemTableOutput

• 如果跟 0层的有重叠，则推入 0层
• 检查方式是，对于 level0，需要遍历所有文件，检查每个文件跟min、max key 是否有重叠
• 非 level 0的，则使用 二分查找 当前层的所有文件
• 还会检查 level 0、level 1 在其祖父层级(对应的就是 level 2、level 3中，是否重叠太多
• 默认的最大单个文件大小为 2M，如果一次重叠的数量 > 20M，PickLevelForMemTableOutput 会继续往更深层级查找
• 不过限制了最大查找层级为 2，这也是做了一个权衡

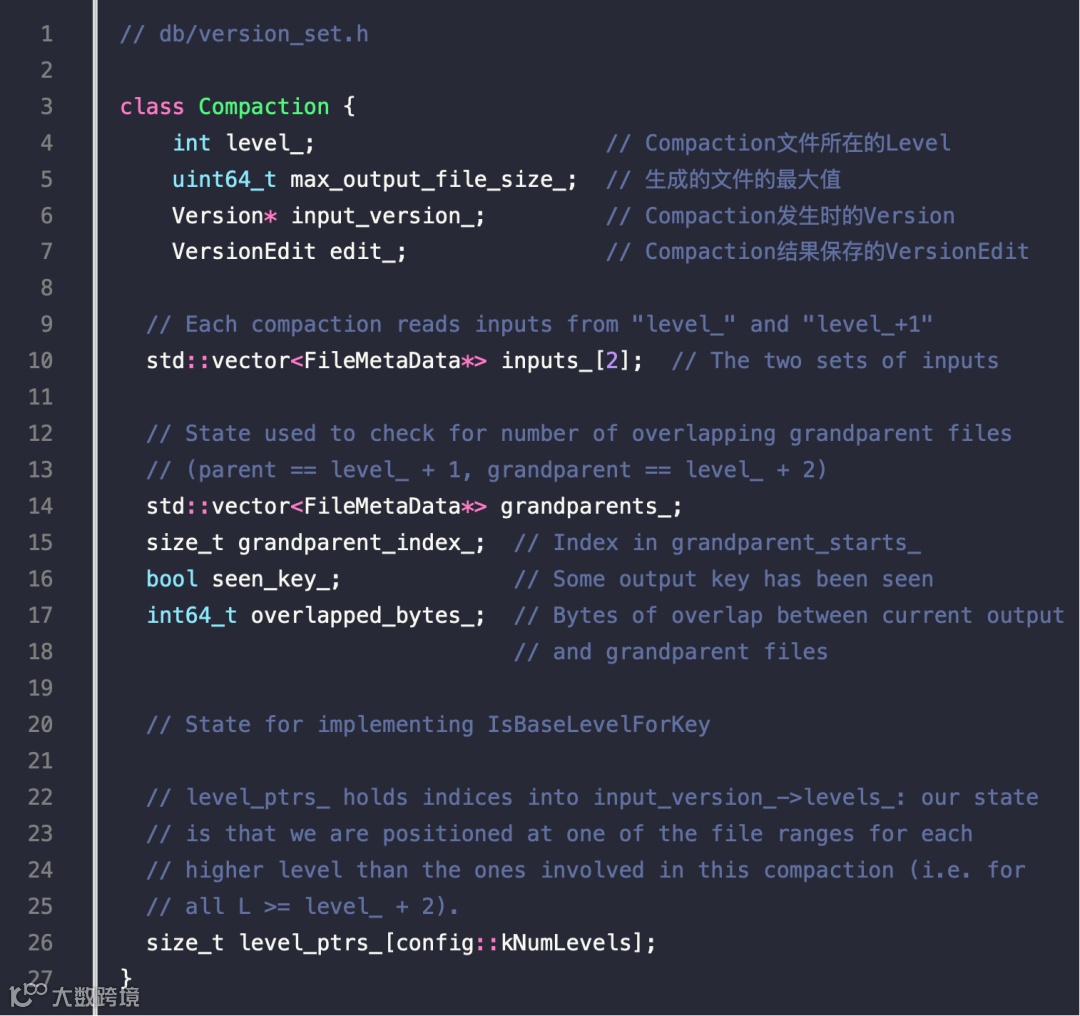

Major Compaction 的过程

Compaction 的触发方式

• Manual Compaction
• Size Compaction
• Seek Compaction

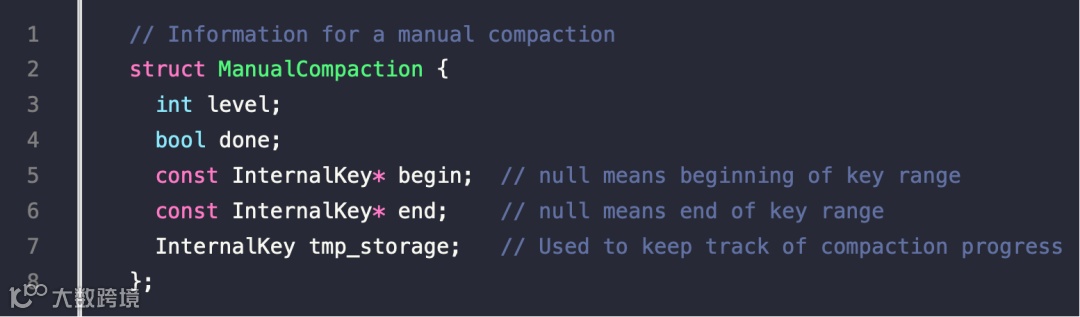

手动压缩的触发函数：

Size compation

• 实现函数为： void VersionSet::Finalize(Version* v)
• 对于 leve 0，如果 > 4 就会触发
• 超过 0 的，如果超过了 10^n MB 就会触发
• 由于 ss-table 的不变性，只有版本变更的时候才会变化
• 在每次版本变更之后，调用 Finalize，计算出比例最大的 level，下次就从这里开始
• 由于一次压缩要很久，这里会记录一个 level 的key，std::string compact_pointer_[config::kNumLevels];
• 下次再压缩这一层的时候，就从这个 key 开始继续压缩

Seek Compaction

• 为读做的优化，DB::GET、DBIter 时候，如果读取了超过一个 ss-table 则需要优化
• 对于读取 超过一个 的ss-table，对于第一个 ss-table做一个 减操作，如果等于 0了，就需要做压缩
• 所以 seek 是精确到某个 ss-table 的
• 迭代的时候，是每读取 2M数据，就模拟一个key，做对应的 ss-table–
• 初始值，static_cast((f->file_size / 16384U))
• 一次Seek花费10ms；
• 读写1MB的花费10ms （100MB/s）；
• 而Compaction 1MB的数据花费25MB左右的IO

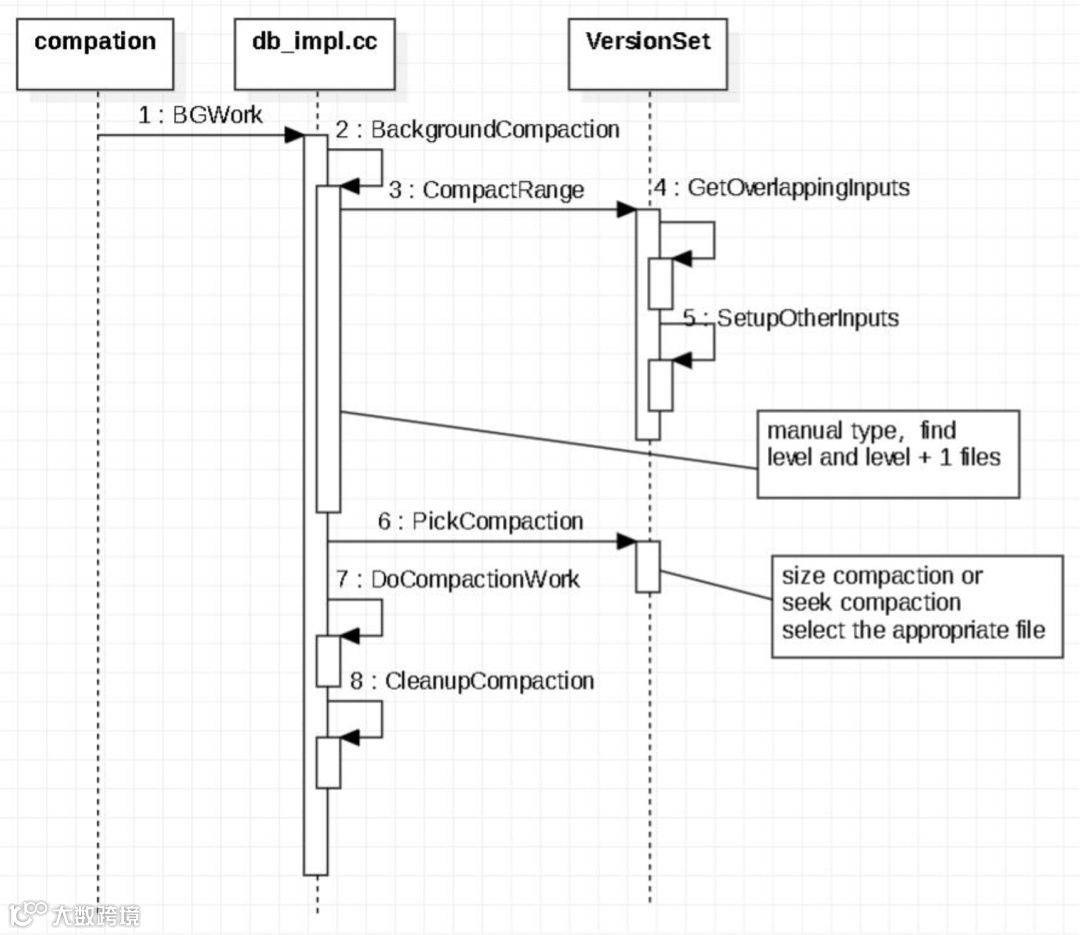

执行过程

• 执行优先级是 Manual、Size、Seek
• 前两者是根据 start、end key 选择某一个level的多个文件
• 后者只有确定的一个文件
• 根据 level 层的文件，再确定 level + 1层的文件，之后再反向 level 层扩大 level 的输入范围
• 最后调用多路合并，进行压缩

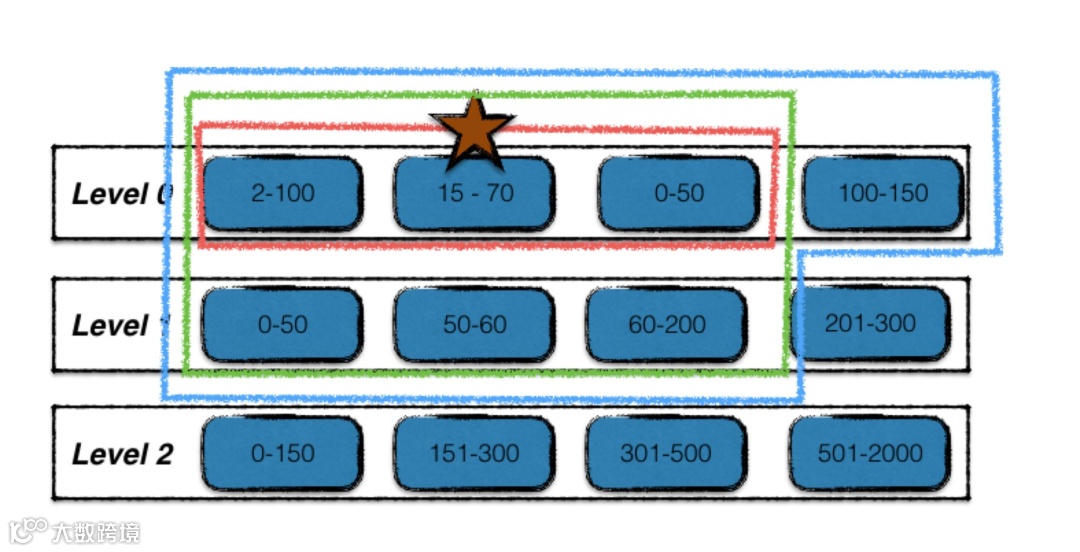

扩大输入文件集合

• 确定起始key、结束key
• 在level i层中，查找与起始输入文件有key重叠的文件，如图中红线所标注，最终构成level i层的输入文件；
• 利用level i层的输入文件，在level i+1层找寻有key重叠的文件，结果为绿线标注的文件，构成level i，i+1层的输入文件；
• 最后利用两层的输入文件，在不扩大level i+1输入文件的前提下，查找level i层的有key重叠的文件，结果为蓝线标准的文件，构成最终的输入文件；

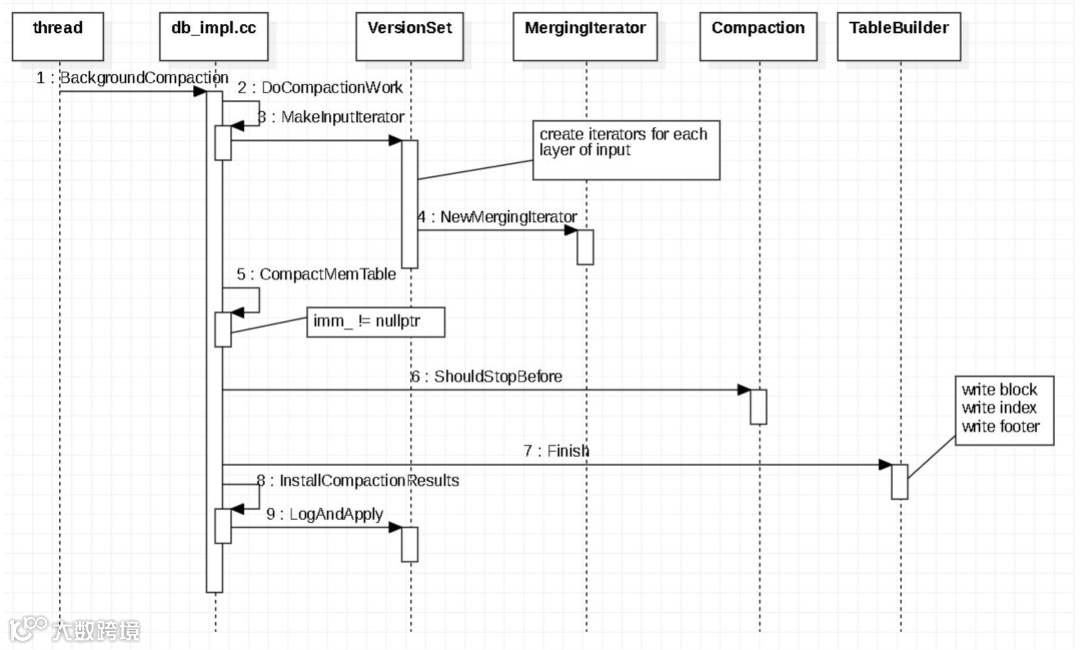

归并的过程：

• 迭代按照Internal Key的顺序进行，多个key则按seq number 降序排列
• 相同的 key只有第一个有效，因为它的 seq 是最大的
• 碰到一个删除时，并且它的 seq_number <= 最新快照，会判断更高层是否有这个key
• 如果有则无法丢弃这个删除操作，因为一旦丢弃，更高层又可见了，不存在可则可以删除
• 如果ss-table达到 2M，或者和上层文件重叠超过 10个，这两个条件任意一个触发就会 生成一个 ss-table写磁盘

数据删除的处理

• 如果是覆盖写入，则当做一个删除处理，即按照降序排序，前面的覆盖后面的，后面重复的key可以忽略
• 如果是删除标记，并且level + 1层没有这个key，则可以删除
• 如果这个key 的seq_number <= 最老快照的序列号，则可以删除，否则不能删除(因为可能被使用中)

level 0 的压缩过程

• 选择 key 800 - 2500
• 因为 level 0有重叠，遍历所有文件，找到 key 重叠的文件，确定 start、end key
• 选择 level 1 层，根据 start key、end key确定 level 1 层的文件
• 将 level 0 和 level 1的文件做多路归并

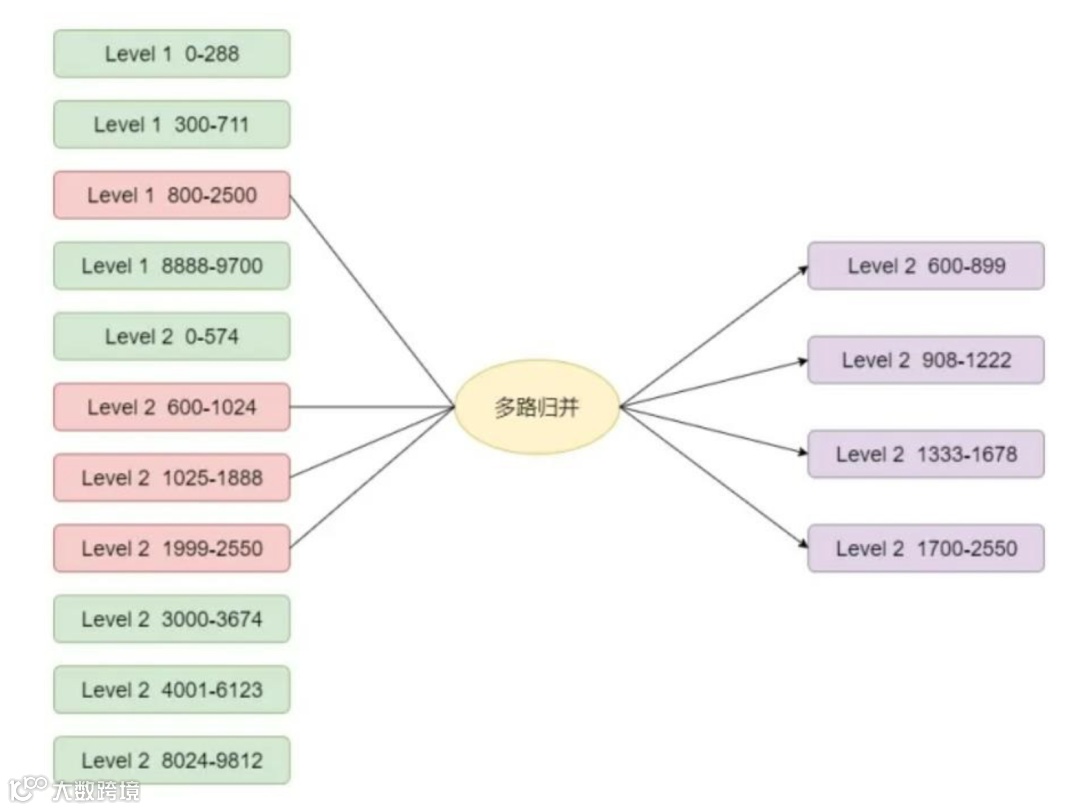

level > 0 的压缩过程

• 选择 key 800 - 2500
• 因为是完全有序的，可以根据二分搜索到确定的范围，确定出 level 层的文件
• 再确定出 level + 1 层的文件

MVCC 数据清理

• 遍历所有文件
• 小于 VersionSet 的 log_number_ 的文件
• 或者不在 遍历列表中的文件，则可以删除

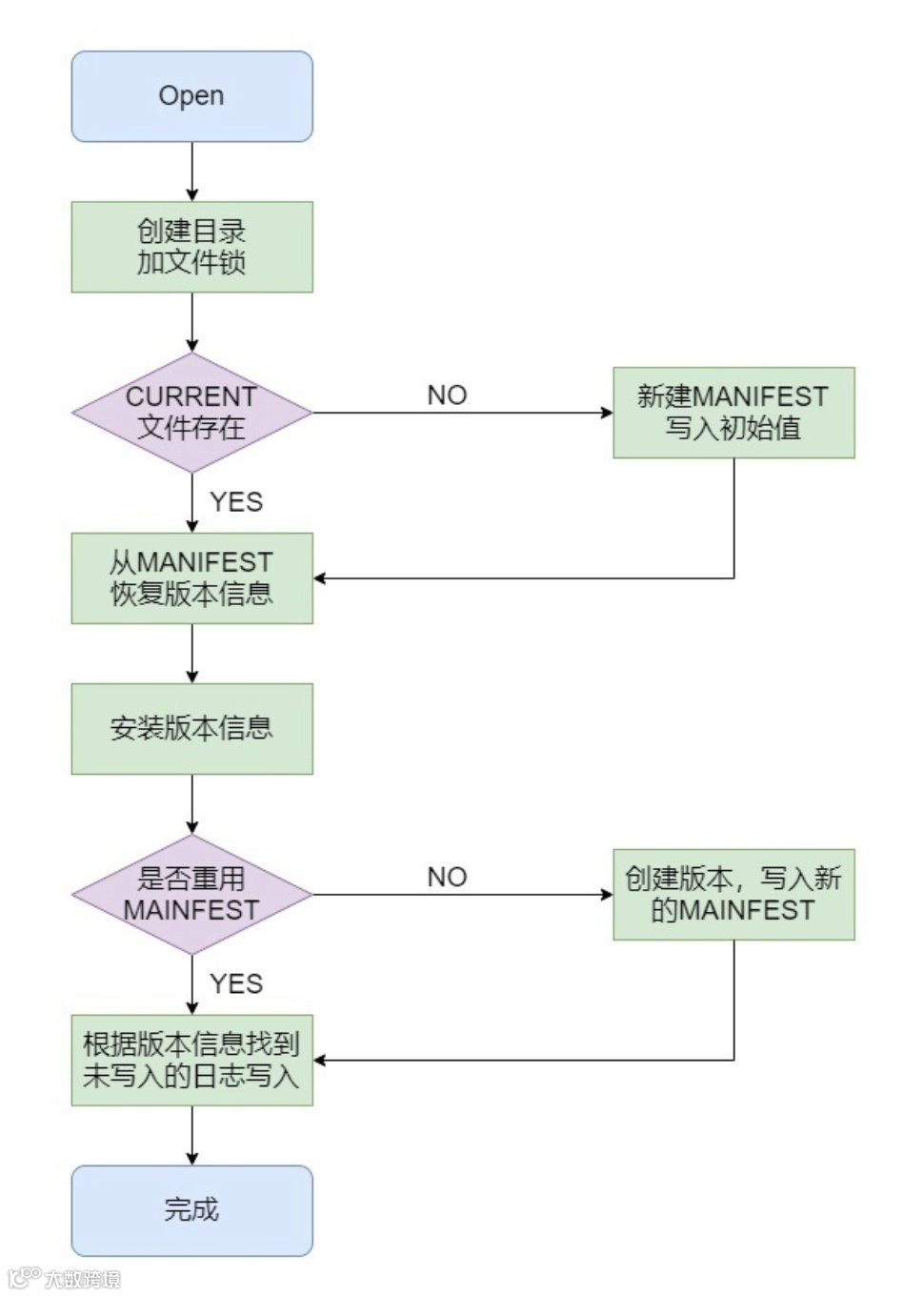

LevelDB打开需要做以下事情：

• 如果数据库目录不存在，创建目录
• 加文件锁，锁住整个数据库；
• 读取MANIFEST文件，恢复系统关闭时的元数据，也就是版本信息，或者新建MAINFEST文件；
• 如果上一次关闭时，MemTable里有数据，或者Immutable MemTable写入到SSTable未完成，那么需要做数据恢复，从WAL恢复数据；
• 创建数据库相关的内存数据结构，如Version、VersionSet等

DBImpl::Recover做了以下事情

• 创建数据库目录；
• 对这个数据库里面的LOCK文件加文件锁，单进程的
• 如果数据库不存在，那么调用DBImpl::NewDB创建新的数据库；
• 调用VersionSet::Recover来读取MANIFEST，恢复版本信息；
• 根据版本信息，搜索数据库目录，找到关闭时没有写入到SSTable的日志，按日志写入顺序逐个恢复日志数据
• DBImpl::RecoverLogFile会创建一个MemTable，开始读取日志信息，将日志的数据插入到MemTable
• 并根据需要调用DBImpl::WriteLevel0Table将MemTable写入到SSTable中

异常恢复

• 如果元数据丢了，但是数据还在，也可以恢复的
• 把所有sstable 当做 level 0 层，然后不断做压缩
• 由于sstable 数量会远大于0，这样会大致大量的compaction
• 经过很多次compation最后会稳定下来，形成新的 元数据
• 旧的文件则会删除
