VisaNet交易直连消息结构组成 & 基础代码
1.1 消息结构说明
VisaNet 直连交易消息遵循 ISO 8583:1993 (Visa Extended Format) 标准，结合 Visa 自定义的报文头（Message Header）、专用私有域（如 Field 63 等）及 VisaNet 路由标识信息。
一条完整的Visa 交易请求或应答消息通常由以下部分组成：
序号
|
结构部分
|
说明
|
1
|
Message Header（消息头）
|
VisaNet 在 ISO8583 报文前增加的专有头部，用于标识报文方向、来源及目标系统。主要字段包括：
- Destination Station ID（目的站点号）
- Source Station ID（源站点号）
- Message Status Indicator（消息状态）
- Round Trip Control Information (用于匹配请求应答)
- Message Format Indicator (MFI)
- Message Function Code 等
|
2
|
MTI（Message Type Identifier）消息类型标识
|
表示交易报文的类型，例如：
0100 – 授权请求（Authorization Request）
0110 – 授权应答（Authorization Response）
0200 – 财务请求（Financial Request）
0210 – 财务应答（Financial Response）
0420 – 冲正通知（Reversal Advice）
0430 – 冲正应答（Reversal Response） 等
|
3
|

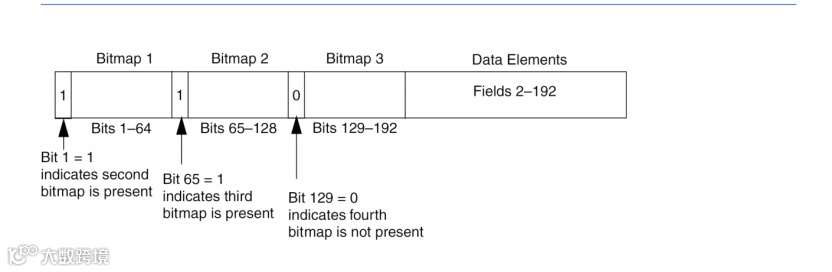

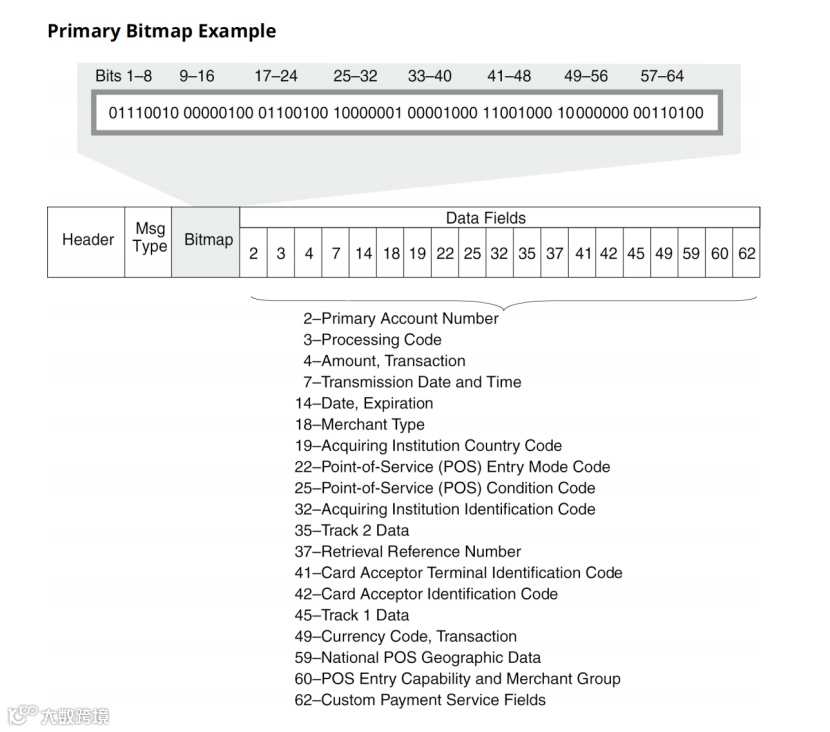

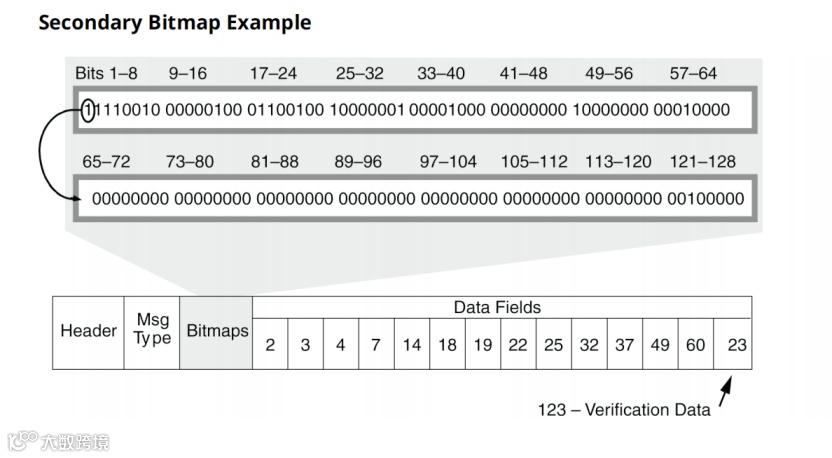

Primary Bitmap & Secondary Bitmap & ThirdBitmap
|
位图用于标识报文中实际存在的Data Element 字段。每个 bit 对应 1 个 ISO 字段，当 bit 值为 1 时表示该字段存在。
|
4
|
Data Elements (ISO Fields)
|
报文主体数据，包含DE 1 至 DE 128 等标准域，常见字段包括：
- DE 2 主账号（PAN）
- DE 3 处理码（Processing Code）
- DE 4 交易金额（Amount, Transaction）
- DE 7 传输日期时间（Transmission Date & Time）
- DE 11 系统跟踪号（STAN）
- DE 37 检索参考号（RRN）
- DE 41 终端标识号（TID）
- DE 43 商户名称与地址 - DE 49 交易货币代码（Currency Code） 等
|
5
|
Private Data Fields (Visa Private Use)
|
Visa 专用私有域，包括但不限于：
- DE 62 Visa Private Data（可包含各类控制数据）
- DE 63 VIP Private Use Field（用于 VisaNet 内部标识及控制信息）
- DE 126 Private Data（根据产品/业务类型定义） 等
|
|
|
|
补充说明：
1.VisaNet 采用 Big-Endian 编码，字符串为 EBCDIC及自定义字段编码、解码格式；
2.消息头根据请求、响应其头的长度及字段类型不同，具体请参考Visa相关文档；
3.VisaNet 消息通过 TCP/IP 或 TLS 直连方式传输，采用 VisaNet Session Control 协议（VSCP）进行会话管理；
4.在开发与调试时，应优先确认Header、MTI 与 Bitmap 的正确性，以确保 Visa 可识别报文类型与字段结构；
+------------------------+

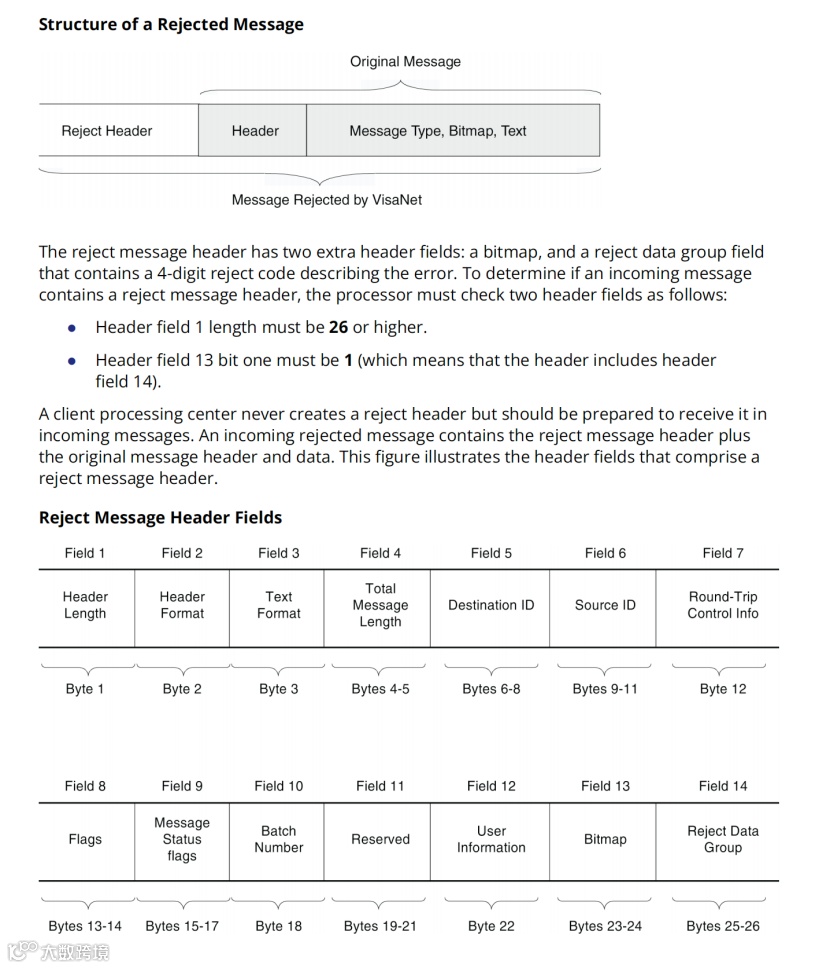

| Reject Message Header | <-- VisaNet 加的(Header field 1 length must be 26 or higher)
+------------------------+
| Original Msg Header | <-- 原始发过来的报文头
+------------------------+
| Original Msg Data | <-- 原始发过来的数据部分（如 Bitmap + Data Elements）
+------------------------+
3.1.1 消息结构概述
VISA的授权类消息采用ISO 8583标准格式，主要由以下部分组成：
1、消息类型标识符（MTI）：指示消息的类型，如0100表示授权请求。
2、位图（Bitmap）：指示后续数据字段的存在与否。
3、数据字段（Data Elements）：包含具体的交易信息，如卡号、金额、交易时间等。
3.1.2 主要消息类型
常见的ISO 8583消息类型包括：
1、0100：授权请求（Authorization Request）
2、0110：授权请求响应（Authorization Request Response）
3、0400：授权撤销请求（Authorization Reversal Request）
4、0420：授权撤销请求响应（Authorization Reversal Request Response）
3.1.2.1 授权请求
0100：授权请求（Authorization Request）对应关系：
案例：

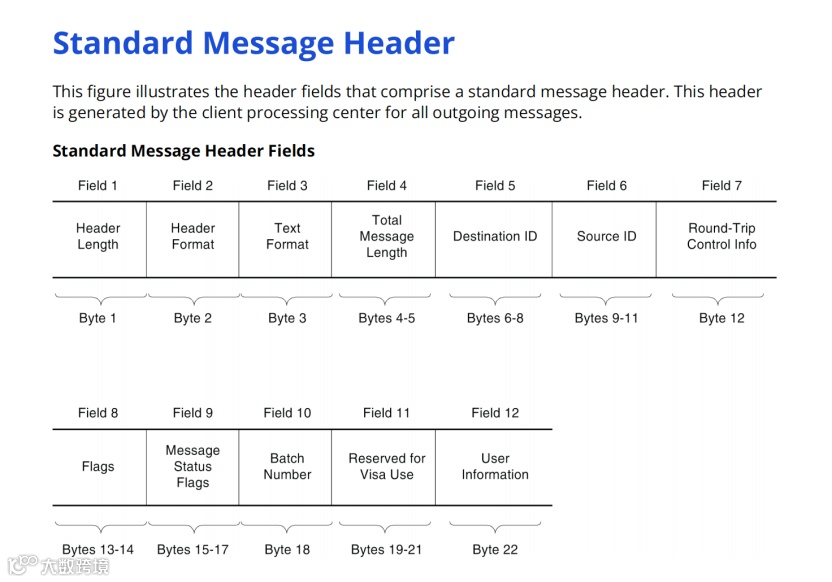

StandardMessageHeader.[1](headerLength): 16
StandardMessageHeader.[2](headerFlagAndFormat): 01
StandardMessageHeader.[3](textFormat): 02
StandardMessageHeader.[4](totalMessageLength): 009E
StandardMessageHeader.[5](destinationStationId): 000000
StandardMessageHeader.[6](sourceStationId): 132550
StandardMessageHeader.[7](roundTripControlInformation): 00
StandardMessageHeader.[8](vipFlags): 0000
StandardMessageHeader.[9](messageStatusFlags): 000000
StandardMessageHeader.[10](batchNumber): 00
StandardMessageHeader.[11](reserved): 000000
StandardMessageHeader.[12](userInformation): 00
------------------------------------------------------------------------------------
Message Type Indicator (MTI): 0100
Bitmap[64]: 723C648108608012
Active Fields ✅: [2, 3, 4, 7, 11, 12, 13, 14, 18, 19, 22, 25, 32, 37, 42, 43, 49, 60, 63]
DE [ 2] (primaryAccountNumber): 4229989999000012
DE [ 3] (processingCode): 000000
DE [ 4] (amountTransaction): 000000012345
DE [ 7] (transmissionDateAndTime): 1015061340
DE [ 11] (systemTraceAuditNumber): 999999
DE [ 12] (timeLocalTransaction): 141340
DE [ 13] (dateLocalTransaction): 1015
DE [ 14] (dateExpiration): 2512
DE [ 18] (merchantType): 5311
DE [ 19] (acquiringInstitutionCountryCode): 840
DE [ 22] (pointOfServiceEntryModeCode): 0000
DE [ 25] (pointOfServiceConditionCode): 59
DE [ 32] (acquiringInstitutionIdentificationCode): 401228
DE [ 37] (retrievalReferenceNumber): 528806999999
DE [ 42] (cardAcceptorIdentificationCode): 123456789111111
DE [ 43] (acceptorNameAndLocation): John London US
DE [ 49] (currencyCodeTransaction): 840
DE [ 60] (additionalPosInformation): 010000000730
DE [ 63] (vipPrivateUseField): 8000000002
------------------------------------------------------------------------------------
DE 63 详情：
DE 63.[2](timeLimit): 0002
|
字段编号
|
字段名称
|
名称
|
长度
|
描述
|
2
|
primaryAccountNumber
|
主账号（PAN）
|
19
|
卡片的主账号
|
3
|
processingCode
|
处理码
|
6
|
指示交易类型和处理方式
|
4
|
amountTransaction
|
交易金额
|
12
|
交易金额，单位为分
|
7
|
transmissionDateAndTime
|
交易日期时间
|
10
|
交易发生的日期和时间
|
11
|
systemTraceAuditNumber
|
系统跟踪号
|
6
|
唯一标识一次交易的编号
|
12
|
timeLocalTransaction
|
本地时间
|
6
|
交易发生地的本地时间
|
13
|
dateLocalTransaction
|
本地日期
|
4
|
交易发生地的本地日期
|
14
|
dateExpiration
|
卡片有效期
|
4
|
卡片的有效期
|
18
|
merchantType
|
商户类型
|
4
|
商户类型
|
19
|
acquiringInstitutionCountryCode
|
收单机构国家代码
|
3
|
收单机构国家的标识码
|
22
|
pointOfServiceEntryModeCode
|
输入方式码
|
3
|
指示卡片输入方式，如刷卡、插卡、挥卡等
|
25
|
pointOfServiceConditionCode
|
点服务条件代码
|
2
|
点服务条件代码
|
32
|
acquiringInstitutionIdentificationCode
|
受理机构标识码
|
11
|
受理机构的标识码
|
37
|
retrievalReferenceNumber
|
参考号
|
12
|
交易的参考号
|
42
|
cardAcceptorIdentificationCode
|
受理机构标识码
|
15
|
受理机构的标识码
|
43
|
acceptorNameAndLocation
|
受理机构名称/位置
|
40
|
受理机构的名称和位置
|
49
|
currencyCodeTransaction
|
交易货币代码
|
3
|
交易使用的货币代码
|
60
|
additionalPosInformation
|
附加位置信息
|
可变
|
附加位置信息
|
63
|
vipPrivateUseField
|
VIP专用场地
|
可变
|
VIP专用场地
|
3.1.2.2 授权响应
0110：授权请求响应（Authorization Request Response）对应关系
案例：
StandardMessageHeader.[1](headerLength): 16
StandardMessageHeader.[2](headerFlagAndFormat): 01
StandardMessageHeader.[3](textFormat): 02
StandardMessageHeader.[4](totalMessageLength): 00ED
StandardMessageHeader.[5](destinationStationId): 132550
StandardMessageHeader.[6](sourceStationId): 000000
StandardMessageHeader.[7](roundTripControlInformation): 01
StandardMessageHeader.[8](vipFlags): 1000
StandardMessageHeader.[9](messageStatusFlags): 479410
StandardMessageHeader.[10](batchNumber): 05
StandardMessageHeader.[11](reserved): 013801
StandardMessageHeader.[12](userInformation): 00
------------------------------------------------------------------------------------
Message Type Indicator (MTI): 0110
Bitmap[128]: F22020810E5081060000000001020000
Active Fields ✅: [2, 3, 4, 7, 11, 19, 25, 32, 37, 38, 39, 42, 44, 49, 56, 62, 63, 104, 111]
DE [ 2] (primaryAccountNumber): 4229989999000012
DE [ 3] (processingCode): 003600
DE [ 4] (amountTransaction): 000000012345
DE [ 7] (transmissionDateAndTime): 1015061340
DE [ 11] (systemTraceAuditNumber): 999999
DE [ 19] (acquiringInstitutionCountryCode): 840
DE [ 25] (pointOfServiceConditionCode): 59
DE [ 32] (acquiringInstitutionIdentificationCode): 401228
DE [ 37] (retrievalReferenceNumber): 528806999999
DE [ 38] (authorizationIdentificationResponse): 057658
DE [ 39] (responseCode): 00
DE [ 42] (cardAcceptorIdentificationCode): 123456789111111
DE [ 44] (additionalResponseData): V
DE [ 49] (currencyCodeTransaction): 840
DE [ 56] (customerRelatedData): 01001F011DE5F0F0F1F0F0F1F3F0F2F0F1F6F1F4F8F9F7F5F9F5F1F7F9F8F0F6F0F3
DE [ 62] (customPaymentServiceFieldsBitmapFormat): E000020000000000C40305288224235660D2F4F7E5E2F1
DE [ 63] (vipPrivateUseField): 8000000002
DE [104] (transactionDescriptionAndTransactionSpecificData): 57000483025298
DE [111] (additionalTransactionSpecificData): 01002E8018E589A28140C995834B6B40C5A783888195878540D981A3858105C1F1F1F6F38208F5F0F4F2F3F5F4F98E01F1
------------------------------------------------------------------------------------
DE 44 详情：
DE 44.[1](responseSourceReasonCode): V
DE 44.[2](addressVerificationResultCode): null
DE 44.[3](additionalTokenResponseInformation): null
DE 44.[4](extendedSTIPReasonCode): null
DE 44.[5](cvvICVVResultsCode): null
DE 44.[6](pacmDiversionLevel): null
DE 44.[7](pacmDiversionReasonCode): null
DE 44.[8](cardAuthenticationResultsCode): null
DE 44.[9](reserved): null
DE 44.[10](cvv2ResultCode): null
DE 44.[11](originalResponseCode): null
DE 44.[12](reserved2): null
DE 44.[13](cavvResultCode): null
DE 44.[14](responseReasonCode): null
DE 44.[15](primaryAccountNumberLastFourDigitsForReceipt): null
DE 44.[16](cvmRequirementForPinLess): null
DE 56 详情：
DE56Dataset[01].Tag[01](paymentAccountReference): V0010013020161489759517980603
DE 62 详情：
DE 62.[1](authorizationCharacteristicsIndicator): D
DE 62.[2](transactionIdentifier): 305288224235660
DE 62.[3](validationCode): K47V
DE 62.[23](productId): S1
DE 63 详情：
DE 63.[2](timeLimit): 0002
DE 104 详情：
DE104Dataset[57].Tag[83](unknownField): êq
DE 111 详情：
Dataset ID: 01
Dataset Length: 002E
TLV Length: 46
➤ Tag: 80, Length: 18, Value: E589A28140C995834B6B40C5A783888195878540D981A385，真实值：Visa Inc., Exchange Rate
➤ Tag: 81, Length: 05, Value: C1F1F1F6F3，真实值：A1163
➤ Tag: 82, Length: 08, Value: F5F0F4F2F3F5F4F9，真实值：50423549
➤ Tag: 8E, Length: 01, Value: F1，真实值：1
|
字段编号
|
字段名称
|
名称
|
长度
|
描述
|
2
|
primaryAccountNumber
|
主账号（PAN）
|
19
|
卡片的主账号
|
3
|
processingCode
|
处理码
|
6
|
指示交易类型和处理方式
|
4
|
amountTransaction
|
交易金额
|
12
|
交易金额，单位为分
|
7
|
transmissionDateAndTime
|
交易日期时间
|
10
|
交易发生的日期和时间
|
11
|
systemTraceAuditNumber
|
系统跟踪号
|
6
|
唯一标识一次交易的编号
|
19
|
acquiringInstitutionCountryCode
|
收单机构国家代码
|
3
|
收单机构国家的标识码
|
25
|
pointOfServiceConditionCode
|
点服务条件代码
|
2
|
点服务条件代码
|
32
|
acquiringInstitutionIdentificationCode
|
受理机构标识码
|
11
|
受理机构的标识码
|
37
|
retrievalReferenceNumber
|
参考号
|
12
|
交易的参考号
|
38
|
authorizationIdentificationResponse
|
授权识别响应
|
6
|
授权识别响应码
|
39
|
responseCode
|
响应代码
|
2
|
响应标识码
|
42
|
cardAcceptorIdentificationCode
|
受理机构标识码
|
15
|
受理机构的标识码
|
44
|
additionalResponseData
|
附加响应数据
|
25
|
包含各种各样的响应消息数据。在所有0110授权响应中
|
49
|
currencyCodeTransaction
|
交易货币代码
|
3
|
交易使用的货币代码
|
56
|
customerRelatedData
|
客户相关数据
|
可变
|
该数据集以单字节格式存储客户数据
|
62
|
customPaymentServiceFieldsBitmapFormat
|
自定义支付服务字段位图格式
|
可变
|
自定义支付服务字段位图格式
|
63
|
vipPrivateUseField
|
VIP专用场地
|
可变
|
VIP专用场地
|
104
|
transactionDescriptionAndTransactionSpecificData
|
事务描述和事务特定数据
|
可变
|
事务描述和事务特定数据
|
111
|
additionalTransactionSpecificData
|
其他交易特定数据(TLV格式）
|
可变
|
事务数据集
|
3.1.2.3 授权撤销请求
0420：授权撤销请求（Authorization Reversal Request）对应关系
案例：
StandardMessageHeader.[1](headerLength): 16
StandardMessageHeader.[2](headerFlagAndFormat): 01
StandardMessageHeader.[3](textFormat): 02
StandardMessageHeader.[4](totalMessageLength): 00CE
StandardMessageHeader.[5](destinationStationId): 000000
StandardMessageHeader.[6](sourceStationId): 132550
StandardMessageHeader.[7](roundTripControlInformation): 00
StandardMessageHeader.[8](vipFlags): 0000
StandardMessageHeader.[9](messageStatusFlags): 000000
StandardMessageHeader.[10](batchNumber): 00
StandardMessageHeader.[11](reserved): 000000
StandardMessageHeader.[12](userInformation): 00
------------------------------------------------------------------------------------
Message Type Indicator (MTI): 0420
Bitmap[128]: F23C6481086080160000004000000000
Active Fields ✅: [2, 3, 4, 7, 11, 12, 13, 14, 18, 19, 22, 25, 32, 37, 42, 43, 49, 60, 62, 63, 90]
DE [ 2] (primaryAccountNumber): 4229989999000012
DE [ 3] (processingCode): 000000
DE [ 4] (amountTransaction): 000000012345
DE [ 7] (transmissionDateAndTime): 1015071325
DE [ 11] (systemTraceAuditNumber): 999998
DE [ 12] (timeLocalTransaction): 151325
DE [ 13] (dateLocalTransaction): 1015
DE [ 14] (dateExpiration): 2512
DE [ 18] (merchantType): 5311
DE [ 19] (acquiringInstitutionCountryCode): 840
DE [ 22] (pointOfServiceEntryModeCode): 0000
DE [ 25] (pointOfServiceConditionCode): 59
DE [ 32] (acquiringInstitutionIdentificationCode): 401228
DE [ 37] (retrievalReferenceNumber): 528807999998
DE [ 42] (cardAcceptorIdentificationCode): 123456789111111
DE [ 43] (acceptorNameAndLocation): John London US
DE [ 49] (currencyCodeTransaction): 840
DE [ 60] (additionalPosInformation): 010000000730
DE [ 62] (customPaymentServiceFieldsBitmapFormat): 40000000000000000305288224235660
DE [ 63] (vipPrivateUseField): A0000000022501
DE [ 90] (originalDataElements): 010099999910150613400000040122800000000000
------------------------------------------------------------------------------------
DE 62 详情：
DE 62.[2](transactionIdentifier): 305288224235660
DE 63 详情：
DE 63.[2](timeLimit): 0002
DE 63.[4](switchReasonCode): 2501
|
字段编号
|
字段名称
|
名称
|
长度
|
描述
|
2
|
primaryAccountNumber
|
主账号（PAN）
|
19
|
卡片的主账号
|
3
|
processingCode
|
处理码
|
6
|
指示交易类型和处理方式
|
4
|
amountTransaction
|
交易金额
|
12
|
交易金额，单位为分
|
7
|
transmissionDateAndTime
|
交易日期时间
|
10
|
交易发生的日期和时间
|
11
|
systemTraceAuditNumber
|
系统跟踪号
|
6
|
唯一标识一次交易的编号
|
12
|
timeLocalTransaction
|
本地时间
|
6
|
交易发生地的本地时间
|
13
|
dateLocalTransaction
|
本地日期
|
4
|
交易发生地的本地日期
|
14
|
dateExpiration
|
卡片有效期
|
4
|
卡片的有效期
|
18
|
merchantType
|
商户类型
|
4
|
商户类型
|
19
|
acquiringInstitutionCountryCode
|
收单机构国家代码
|
3
|
收单机构国家的标识码
|
22
|
pointOfServiceEntryModeCode
|
输入方式码
|
3
|
指示卡片输入方式，如刷卡、插卡、挥卡等
|
25
|
pointOfServiceConditionCode
|
点服务条件代码
|
2
|
点服务条件代码
|
32
|
acquiringInstitutionIdentificationCode
|
受理机构标识码
|
11
|
受理机构的标识码
|
37
|
retrievalReferenceNumber
|
参考号
|
12
|
交易的参考号
|
42
|
cardAcceptorIdentificationCode
|
受理机构标识码
|
15
|
受理机构的标识码
|
43
|
acceptorNameAndLocation
|
受理机构名称/位置
|
40
|
受理机构的名称和位置
|
49
|
currencyCodeTransaction
|
交易货币代码
|
3
|
交易使用的货币代码
|
60
|
additionalPosInformation
|
附加位置信息
|
可变
|
附加位置信息
|
63
|
vipPrivateUseField
|
VIP专用场地
|
可变
|
VIP专用场地
|
90
|
originalDataElements
|
原始数据元素
|
42
|
原始数据元素
|
3.1.2.4 授权撤销响应
0420：授权撤销请求响应（Authorization Reversal Request Response）
案例：
StandardMessageHeader.[1](headerLength): 16
StandardMessageHeader.[2](headerFlagAndFormat): 01
StandardMessageHeader.[3](textFormat): 02
StandardMessageHeader.[4](totalMessageLength): 00E4
StandardMessageHeader.[5](destinationStationId): 132550
StandardMessageHeader.[6](sourceStationId): 000000
StandardMessageHeader.[7](roundTripControlInformation): 01
StandardMessageHeader.[8](vipFlags): 1000
StandardMessageHeader.[9](messageStatusFlags): 479410
StandardMessageHeader.[10](batchNumber): 07
StandardMessageHeader.[11](reserved): 013801
StandardMessageHeader.[12](userInformation): 00
------------------------------------------------------------------------------------
Message Type Indicator (MTI): 0430
Bitmap[128]: E22020810A5001060000004000020000
Active Fields ✅: [2, 3, 7, 11, 19, 25, 32, 37, 39, 42, 44, 56, 62, 63, 90, 111]
DE [ 2] (primaryAccountNumber): 4229989999000012
DE [ 3] (processingCode): 003600
DE [ 7] (transmissionDateAndTime): 1015071325
DE [ 11] (systemTraceAuditNumber): 999998
DE [ 19] (acquiringInstitutionCountryCode): 840
DE [ 25] (pointOfServiceConditionCode): 59
DE [ 32] (acquiringInstitutionIdentificationCode): 401228
DE [ 37] (retrievalReferenceNumber): 528807999998
DE [ 39] (responseCode): 00
DE [ 42] (cardAcceptorIdentificationCode): 123456789111111
DE [ 44] (additionalResponseData): V
DE [ 56] (customerRelatedData): 01001F011DE5F0F0F1F0F0F1F3F0F2F0F1F6F1F4F8F9F7F5F9F5F1F7F9F8F0F6F0F3
DE [ 62] (customPaymentServiceFieldsBitmapFormat): 40000200000000000305288224235660E2F1
DE [ 63] (vipPrivateUseField): 8000000002
DE [ 90] (originalDataElements): 010099999910150613400000040122800000000000
DE [111] (additionalTransactionSpecificData): 01002B8018E589A28140C995834B6B40C5A783888195878540D981A3858105C1F1F1F6F38208F5F0F4F2F3F5F4F9
------------------------------------------------------------------------------------
DE 44 详情：
2025-10-15 15:13:26.322 INFO 10004 --- [nio-8006-exec-7] c.s.payment.utils.VisaNetPrintLogs :
DE 44.[1](responseSourceReasonCode): V
DE 44.[2](addressVerificationResultCode): null
DE 44.[3](additionalTokenResponseInformation): null
DE 44.[4](extendedSTIPReasonCode): null
DE 44.[5](cvvICVVResultsCode): null
DE 44.[6](pacmDiversionLevel): null
DE 44.[7](pacmDiversionReasonCode): null
DE 44.[8](cardAuthenticationResultsCode): null
DE 44.[9](reserved): null
DE 44.[10](cvv2ResultCode): null
DE 44.[11](originalResponseCode): null
DE 44.[12](reserved2): null
DE 44.[13](cavvResultCode): null
DE 44.[14](responseReasonCode): null
DE 44.[15](primaryAccountNumberLastFourDigitsForReceipt): null
DE 44.[16](cvmRequirementForPinLess): null
DE 56 详情：
DE56Dataset[01].Tag[01](paymentAccountReference): V0010013020161489759517980603
DE 62 详情：
DE 62.[2](transactionIdentifier): 305288224235660
DE 62.[23](productId): S1
DE 63 详情：
DE 63.[2](timeLimit): 0002
DE 111 详情：
Dataset ID: 01
Dataset Length: 002B
TLV Length: 43
➤ Tag: 80, Length: 18, Value: E589A28140C995834B6B40C5A783888195878540D981A385，真实值：Visa Inc., Exchange Rate
➤ Tag: 81, Length: 05, Value: C1F1F1F6F3，真实值：A1163
➤ Tag: 82, Length: 08, Value: F5F0F4F2F3F5F4F9，真实值：50423549
|
字段编号
|
字段名称
|
名称
|
长度
|
描述
|
2
|
primaryAccountNumber
|
主账号（PAN）
|
19
|
卡片的主账号
|
3
|
processingCode
|
处理码
|
6
|
指示交易类型和处理方式
|
4
|
amountTransaction
|
交易金额
|
12
|
交易金额，单位为分
|
7
|
transmissionDateAndTime
|
交易日期时间
|
10
|
交易发生的日期和时间
|
11
|
systemTraceAuditNumber
|
系统跟踪号
|
6
|
唯一标识一次交易的编号
|
19
|
acquiringInstitutionCountryCode
|
收单机构国家代码
|
3
|
收单机构国家的标识码
|
25
|
pointOfServiceConditionCode
|
点服务条件代码
|
2
|
点服务条件代码
|
32
|
acquiringInstitutionIdentificationCode
|
受理机构标识码
|
11
|
受理机构的标识码
|
37
|
retrievalReferenceNumber
|
参考号
|
12
|
交易的参考号
|
39
|
responseCode
|
响应代码
|
2
|
响应标识码
|
42
|
cardAcceptorIdentificationCode
|
受理机构标识码
|
15
|
受理机构的标识码
|
44
|
additionalResponseData
|
附加响应数据
|
25
|
包含各种各样的响应消息数据。在所有0110授权响应中
|
49
|
currencyCodeTransaction
|
交易货币代码
|
3
|
交易使用的货币代码
|
56
|
customerRelatedData
|
客户相关数据
|
可变
|
该数据集以单字节格式存储客户数据
|
62
|
customPaymentServiceFieldsBitmapFormat
|
自定义支付服务字段位图格式
|
可变
|
自定义支付服务字段位图格式
|
63
|
vipPrivateUseField
|
VIP专用场地
|
可变
|
VIP专用场地
|
90
|
originalDataElements
|
原始数据元素
|
42
|
原始数据元素
|
111
|
additionalTransactionSpecificData
|
其他交易特定数据(TLV格式）
|
可变
|
事务数据集
|
注：具体字段长度和内容可能根据不同的交易类型和实现方式有所调整。
3.1.3 消息构成
Visa的报文主要由两个主要部分组成：报文头（12或14个字段）、报文体；其中请求参数中作为标准报文组装，但响应参数分为两种：正常响应、异常响应；
正常响应：12个字段的请求头、报文体（MTI、Bitmap、Fields）；
异常响应：14个字段的请求头（含错误码）、12个字段的请求头（原始请求头）、报文体（MTI、Bitmap、Fields）；
其中无论是Message Header还是Message Type Indicator (MTI)、BitMap、Fields都是按照固定格式组装的报文数据；组装完成的数据在上送Visa VTS或者VCMS交易模拟器之前必须按照对应数据长度配置格式（2 或 4个byte）填充数据长度位标识；
3.1.3.1 位图组成格式：
3.1.3.2 消息头组成格式
3.1.3.3 报文组装 - 参数注解通用版
@Getter
public enum VisaFldFlag {
/**
* 十六进制
* */
HEX_DECIMAL,
/**
* 固定长度字段，使用 ASCII 编码
* */
ASCII_FIXED,
/**
* 1位byte可变长度的 ASCII 编码
* */
ASCII_VAR1,
/**
* 2位byte可变长度的 ASCII 编码
* */
ASCII_VAR2,
/**
* 3位byte可变长度的 ASCII 编码
* */
ASCII_VAR3,
/**
* 固定长度的 EBCDIC 编码
* */
EBCDIC_FIXED,
/**
* 1位byte可变长度的 EBCDIC 编码
* */
EBCDIC_VAR1,
/**
* 2位byte可变长度的 EBCDIC 编码
* */
EBCDIC_VAR2,
/**
* 3位byte可变长度的 EBCDIC 编码
* */
EBCDIC_VAR3,
/**
* 固定长度的 BCD 编码
* */
BCD_FIXED,
/**
* 1位byte可变长度的 BCD 编码
* */
BCD_VAR1,
/**
* 2位byte可变长度的 BCD 编码
* */
BCD_VAR2,
/**
* 3位byte可变长度的 BCD 编码
* */
BCD_VAR3,
/**
* 固定长度的 binary 编码
* */
BINARY_FIXED,
/**
* 1位byte可变长度的 binary 编码
* */
BINARY_VAR1,
/**
* 2位byte可变长度的 binary 编码
* */
BINARY_VAR2,
/**
* 3位byte可变长度的 binary 编码
* */
BINARY_VAR3,
/**
* BINARY_EBCDIC_FIXED 编码
* */
BINARY_EBCDIC_FIXED;
}
@Target({ElementType.FIELD, ElementType.ANNOTATION_TYPE})
@Retention(RetentionPolicy.RUNTIME)
@Documented
public @interface IsoVisa8583Annotation {
/**
* 域索引
* @return
*/
int fldIndex();
/**
* 域字段标识
* FIXED:固定长度；UNFIXED_2:2位变长；UNFIXED_3:3位变长
* @return
*/
VisaFldFlag fldFlag();
/**
* 数据域长度
* @return
*/
int dataFldLength();
/**
* 字段描述
*/
String filedDescription();
/**
* 数据域字节长度
*/
// String dataByteLength();
}
3.1.3.4 报文组装 - Header通用版
@Data
@Builder
@NoArgsConstructor
@AllArgsConstructor
@JsonIgnoreProperties(ignoreUnknown = true)
public class StandardMessageHeader {
//+------------------------+
//| Reject Message Header | <-- VisaNet 加的(Header field 1 length must be 26 or higher)
//+------------------------+
//| Original Msg Header | <-- 原始发过来的报文头
//+------------------------+
//| Original Msg Data | <-- 原始发过来的数据部分（如 Bitmap + Data Elements）
//+------------------------+
/**
* Field 1 – Header Length
* fixed length：报头字段 1 以十六进制指定此报头中的字节数
* 1 byte
*/
@IsoVisa8583Annotation(
fldIndex = 1, dataFldLength = 1, fldFlag = VisaFldFlag.HEX_DECIMAL, filedDescription = "头长度")
private String headerLength;
/**
* Header Field 2 – Header Flag and Format
* 8 N, bit string
* 1 byte
*/
@IsoVisa8583Annotation(
fldIndex = 2, dataFldLength = 1, fldFlag = VisaFldFlag.BINARY_FIXED, filedDescription = "头标识和格式")
private String headerFlagAndFormat;
/**
* Header Field 3 – Text Format
* 1B (binary)
* 1 byte
*/
@IsoVisa8583Annotation(
fldIndex = 3, dataFldLength = 1, fldFlag = VisaFldFlag.BINARY_FIXED, filedDescription = "文本格式")
private String textFormat;
/**
* Header Field 4 – Total Message Length
* 2B (binary)
* 2 bytes
*/
@IsoVisa8583Annotation(
fldIndex = 4, dataFldLength = 2, fldFlag = VisaFldFlag.BINARY_FIXED, filedDescription = "消息总长度")
private String totalMessageLength;
/**
* Header Field 5 – Destination Station ID
* 6 N, 4-bit Binary-Coded Decimal Notation (BCD) (unsigned packed)
* 3 bytes
*/
@IsoVisa8583Annotation(
fldIndex = 5, dataFldLength = 3, fldFlag = VisaFldFlag.BINARY_FIXED, filedDescription = "目的地ID")
private String destinationStationId;
/**
* Header Field 6 – Source Station ID
* 6 N, 4-bit BCD (unsigned packed)
* 3 bytes
*/
@IsoVisa8583Annotation(
fldIndex = 6,
dataFldLength = 6, // �� 明确指明数字长度为 6（将会编码为 3 字节）
fldFlag = VisaFldFlag.BCD_FIXED,
filedDescription = "源站 ID"
)
private String sourceStationId;
/**
* Header Field 7 – Round-Trip Control Information
* 8 N, bit string
* 1 byte
*/
@IsoVisa8583Annotation(
fldIndex = 7, dataFldLength = 1, fldFlag = VisaFldFlag.BINARY_FIXED, filedDescription = "往返控制信息")
private String roundTripControlInformation;
/**
* Header Field 8 – V.I.P. Flags
* 16 N, bit string
* 2 bytes
*/
@IsoVisa8583Annotation(
fldIndex = 8, dataFldLength = 2, fldFlag = VisaFldFlag.BINARY_FIXED, filedDescription = "VIP标识")
private String vipFlags;
/**
* Header Field 9 – Message Status Flags:此字段用于控制消息的处理。当前定义的标志在图中以复选标记标识
* 3 bytes
*/
@IsoVisa8583Annotation(
fldIndex = 9, dataFldLength = 3, fldFlag = VisaFldFlag.BINARY_FIXED, filedDescription = "消息状态标志")
private String messageStatusFlags;
/**
* Header Field 10 – Batch Number
* 此字段包含 VisaNet 为该报文分配的批次号。VisaNet 收到每个新的请求或通知时，都会将当前的对账批次号插入此字段。
* 当 VisaNet 收到之前已处理的重复报文时，批次号和字段 15 中的结算日期将设置为先前处理时确定的值。
* VisaNet 为来自清算端点的交易创建的通知分配批次号 255
* 1B (binary)
* 1 byte
*/
@IsoVisa8583Annotation(
fldIndex = 10, dataFldLength = 1, fldFlag = VisaFldFlag.BINARY_FIXED, filedDescription = "批次号")
private String batchNumber;
/**
* Header Field 11 – Reserved
* 3B (binary)
* 3 bytes
*/
@IsoVisa8583Annotation(
fldIndex = 11, dataFldLength = 3, fldFlag = VisaFldFlag.BINARY_FIXED, filedDescription = "保留字段")
private String reserved;
/**
* Header Field 12 – User Information
* 1B (binary)
* 1 byte
*/
@IsoVisa8583Annotation(
fldIndex = 12, dataFldLength = 1, fldFlag = VisaFldFlag.BINARY_FIXED, filedDescription = "用户信息")
private String userInformation;
/**
* Header Field 13 – Bitmap
* 16 N, bit string 拒绝的头中才会有此数据信息
* 2 bytes
*/
@IsoVisa8583Annotation(
fldIndex = 13, dataFldLength = 2, fldFlag = VisaFldFlag.BINARY_FIXED, filedDescription = "位图")
private String bitmap;
/**
* Header Field 14 – Bitmap, Reject Data Group
* 4 N, 4-bit BCD (unsigned packed) 拒绝的头中才会有此数据信息
* 2 bytes
*/
@IsoVisa8583Annotation(
fldIndex = 14, dataFldLength = 4, fldFlag = VisaFldFlag.BCD_FIXED, filedDescription = "位图，拒绝数据组")
private String bitmapRejectDataGroup;
}
3.1.3.5 报文组装 - Body通用版
@Data
@Builder
@NoArgsConstructor
@AllArgsConstructor
@JsonIgnoreProperties(ignoreUnknown = true)
public class VisaIso8583InterfaceDTO {
/**
* 位图域
*/
private int bitMapLength;
/**
* 完整位图
*/
private String bitMap;
/**
* 消息类型
* fixed length
* 4 N, 4–bit BCD (unsigned packed), 2 bytes
*/
// @IsoVisa8583Annotation(
// fldIndex = 0, dataFldLength = 4, fldFlag = VisaFldFlag.BCD_FIXED, filedDescription = "Message Type Identifier Structure")
private String messageTypeIdentifierStructure;
/**
* Field 2 – Primary Account Number
* variable length
* 1 byte, binary +
* 19 N, 4-bit BCD (unsigned packed); maximum 11 bytes
*/
@IsoVisa8583Annotation(
fldIndex = 2, dataFldLength = 19, fldFlag = VisaFldFlag.BCD_VAR1, filedDescription = "卡号")
private String primaryAccountNumber;
/**
* Field 3 – Processing Code 使用枚举 VisaProcessingCodeEnum 组装此字段
* fixed length
* 6 N, 4-bit BCD (unsigned packed); 3 bytes
* Positions 1-2, Transaction Type: A 2-digit code identifying the customer transaction type or the center function being processed.
* Positions 3-4, Account Type (From): A 2-digit code identifying the account type affected by this transaction or from which an account transfer is made.
* Positions 5-6, Account Type (To): For ATM account transfers, a two-digit code identifying the account type to which an account transfer is made.
*/
@IsoVisa8583Annotation(
fldIndex = 3, dataFldLength = 6, fldFlag = VisaFldFlag.BCD_FIXED, filedDescription = "处理码"
)
private String processingCode;
private ProcessingCode processingCodeObj;
/**
* Field 4 – Amount, Transaction
* fixed length
* 12 N, 4-bit BCD (unsigned packed); 6 bytes
*/
@IsoVisa8583Annotation(
fldIndex = 4, dataFldLength = 12, fldFlag = VisaFldFlag.BCD_FIXED, filedDescription = "交易金额"
)
private String amountTransaction;
/**
* Field 6 – Amount, Cardholder Billing
* fixed length
* 12 N, 4-bit BCD (unsigned packed); 6 bytes
*/
@IsoVisa8583Annotation(
fldIndex = 6, dataFldLength = 12, fldFlag = VisaFldFlag.BCD_FIXED, filedDescription = "持卡人账单金额"
)
private String amountCardholderBilling;
/**
* Field 7 – Transmission Date and Time
* fixed length
* 10 N, 4-bit BCD (unsigned packed); 5 bytes
* format: MMDDhhmmss
*/
@IsoVisa8583Annotation(
fldIndex = 7, dataFldLength = 10, fldFlag = VisaFldFlag.BCD_FIXED, filedDescription = "传输日期和时间"
)
private String transmissionDateAndTime;
/**
* Field 9 – Conversion Rate, Settlement
* fixed length
* 8 N, 4-bit BCD (unsigned packed); 4 bytes
* 示例：69985022 = 9.985022
*/
@IsoVisa8583Annotation(
fldIndex = 9, dataFldLength = 8, fldFlag = VisaFldFlag.BCD_FIXED, filedDescription = "结算转换率"
)
private String conversionRateSettlement;
/**
* Field 10 – Conversion Rate, Cardholder Billing
* fixed length
* 8 N, 4-bit BCD (unsigned packed); 4 bytes
* 示例：69985022 = 9.985022
*/
@IsoVisa8583Annotation(
fldIndex = 10, dataFldLength = 8, fldFlag = VisaFldFlag.BCD_FIXED, filedDescription = "持卡人账单转换率"
)
private String conversionRateCardholderBilling;
/**
* Field 11 – System Trace Audit Number
* fixed length
* 6 N, 4-bit BCD (unsigned packed); 3 bytes
* Visa 明确要求：冲正（Reversal）或撤销（Cancellation）必须使用原始授权请求中的 Field 11（System Trace Audit Number, STAN），而不是新生成的 STAN。
* 所有属于同一笔交易生命周期的消息（授权、撤销、冲正、完成、完成冲正等）都必须复用相同的 Field 11 值
*/
@IsoVisa8583Annotation(
fldIndex = 11, dataFldLength = 6, fldFlag = VisaFldFlag.BCD_FIXED, filedDescription = "系统跟踪审计号"
)
private String systemTraceAuditNumber;
/**
* Field 12 – Time, Local Transaction
* fixed length
* 6 N, 4-bit BCD (unsigned packed); 3 bytes
* format: hhmmss
*/
@IsoVisa8583Annotation(
fldIndex = 12, dataFldLength = 6, fldFlag = VisaFldFlag.BCD_FIXED, filedDescription = "本地交易时间"
)
private String timeLocalTransaction;
/**
* Field 13 – Date, Local Transaction
* fixed length
* 4 N, 4-bit BCD (unsigned packed); 2 bytes
* format: mmdd
*/
@IsoVisa8583Annotation(
fldIndex = 13, dataFldLength = 4, fldFlag = VisaFldFlag.BCD_FIXED, filedDescription = "本地交易日期"
)
private String dateLocalTransaction;
/**
* Field 14 – Date, Expiration
* fixed length
* 4 N, 4-bit BCD (unsigned packed); 2 bytes
* format: yymm
*/
@IsoVisa8583Annotation(
fldIndex = 14, dataFldLength = 4, fldFlag = VisaFldFlag.BCD_FIXED, filedDescription = "卡号过期日期"
)
private String dateExpiration;
/**
* Field 15 – Date, Settlement
* fixed length
* 4 N, 4-bit BCD (unsigned packed); 2 bytes
* format: mmdd
*/
@IsoVisa8583Annotation(
fldIndex = 15, dataFldLength = 4, fldFlag = VisaFldFlag.BCD_FIXED, filedDescription = "结算日期"
)
private String dateSettlement;
/**
* Field 18 – Merchant Type
* fixed length
* 4 N, 4-bit BCD (unsigned packed); 2 bytes
*/
@IsoVisa8583Annotation(
fldIndex = 18, dataFldLength = 4, fldFlag = VisaFldFlag.BCD_FIXED, filedDescription = "商户类型"
)
private String merchantType;
/**
* Field 19 – Acquiring Institution Country Code
* fixed length
* 3 N, 4-bit BCD (unsigned packed); 2 bytes
*/
@IsoVisa8583Annotation(
fldIndex = 19, dataFldLength = 3, fldFlag = VisaFldFlag.BCD_FIXED, filedDescription = "收单机构国家代码"
)
private String acquiringInstitutionCountryCode;
/**
* Field 20 – PAN Extended, Country Code
* fixed length
* 3 N, 4-bit BCD (unsigned packed); 2 bytes
*/
@IsoVisa8583Annotation(
fldIndex = 20, dataFldLength = 3, fldFlag = VisaFldFlag.BCD_FIXED, filedDescription = "PAN扩展国家代码"
)
private String panExtendedCountryCode;
/**
* Field 22 – Point-of-Service Entry Mode Code
* fixed length
* 4 N, 4-bit BCD (unsigned packed); 2 bytes
*/
@IsoVisa8583Annotation(
fldIndex = 22, dataFldLength = 4, fldFlag = VisaFldFlag.BCD_FIXED, filedDescription = "服务点输入模式代码"
)
private String pointOfServiceEntryModeCode;
/**
* Field 23 – Card Sequence Number
* fixed length
* 3 N, 4-bit BCD (unsigned packed); 2 bytes
*/
@IsoVisa8583Annotation(
fldIndex = 23, dataFldLength = 3, fldFlag = VisaFldFlag.BCD_FIXED, filedDescription = "卡序列号"
)
private String cardSequenceNumber;
/**
* Field 25 – Point-of-Service Condition Code
* fixed length
* 2 N, 4-bit BCD (unsigned packed); 1 byte
*/
@IsoVisa8583Annotation(
fldIndex = 25, dataFldLength = 2, fldFlag = VisaFldFlag.BCD_FIXED, filedDescription = "服务点条件代码"
)
private String pointOfServiceConditionCode;
/**
* Field 26 – Point-of-Service PIN Capture Code
* fixed length
* 2 N, 4-bit BCD (unsigned packed); 1 byte
*/
@IsoVisa8583Annotation(
fldIndex = 26, dataFldLength = 2, fldFlag = VisaFldFlag.BCD_FIXED, filedDescription = "服务点PIN捕获代码"
)
private String pointOfServicePinCaptureCode;
/**
* Field 28 – Amount, Transaction Fee
* fixed length
* 1 AN, EBCDIC +
* 8 N, EBCDIC
* total: 9 bytes
*/
@IsoVisa8583Annotation(
fldIndex = 28, dataFldLength = 9, fldFlag = VisaFldFlag.EBCDIC_FIXED, filedDescription = "交易费用金额"
)
private String amountTransactionFee;
/**
* Field 32 – Acquiring Institution Identification Code
* variable length
* 1 byte, binary +
* 11 N, 4-bit BCD (unsigned packed); maximum 7 bytes
*/
@IsoVisa8583Annotation(
fldIndex = 32, dataFldLength = 11, fldFlag = VisaFldFlag.BCD_VAR1, filedDescription = "收单机构标识代码"
)
private String acquiringInstitutionIdentificationCode;
/**
* Field 33 – Forwarding Institution Identification Code
* variable length
* 1 byte, binary +
* 11 N, 4-bit BCD (unsigned packed); maximum 7 bytes
*/
@IsoVisa8583Annotation(
fldIndex = 33, dataFldLength = 11, fldFlag = VisaFldFlag.BCD_VAR1, filedDescription = "转发机构标识代码"
)
private String forwardingInstitutionIdentificationCode;
/**
* Field 34 – Acceptance Environment Data (TLV Format)
* variable length
* 2 bytes, binary
* 1535 bytes, variable by usage, maximum 1537 bytes
*/
@IsoVisa8583Annotation(
fldIndex = 34, dataFldLength = 1535, fldFlag = VisaFldFlag.BINARY_VAR2, filedDescription = "接受环境数据(TLV格式)"
)
private String acceptanceEnvironmentData;
<
