不论是在家庭中还是在项目中，无线网络处处都有应用。无线网络如何组网？来看下关于它的六种组网方式，也是非常典型的几个方式。
组网一：家庭无线网络组网
组网图：
这是典型家庭无线组网，此网络中做了两次NAT，分别在无线路由器和光猫出口。无线路由器将有线信号转为无线Wi-Fi信号。
也可将无线路由器设置为中继模式，DHCP在光猫上进行，这样无线路由器只做二层透传，无需NAT。

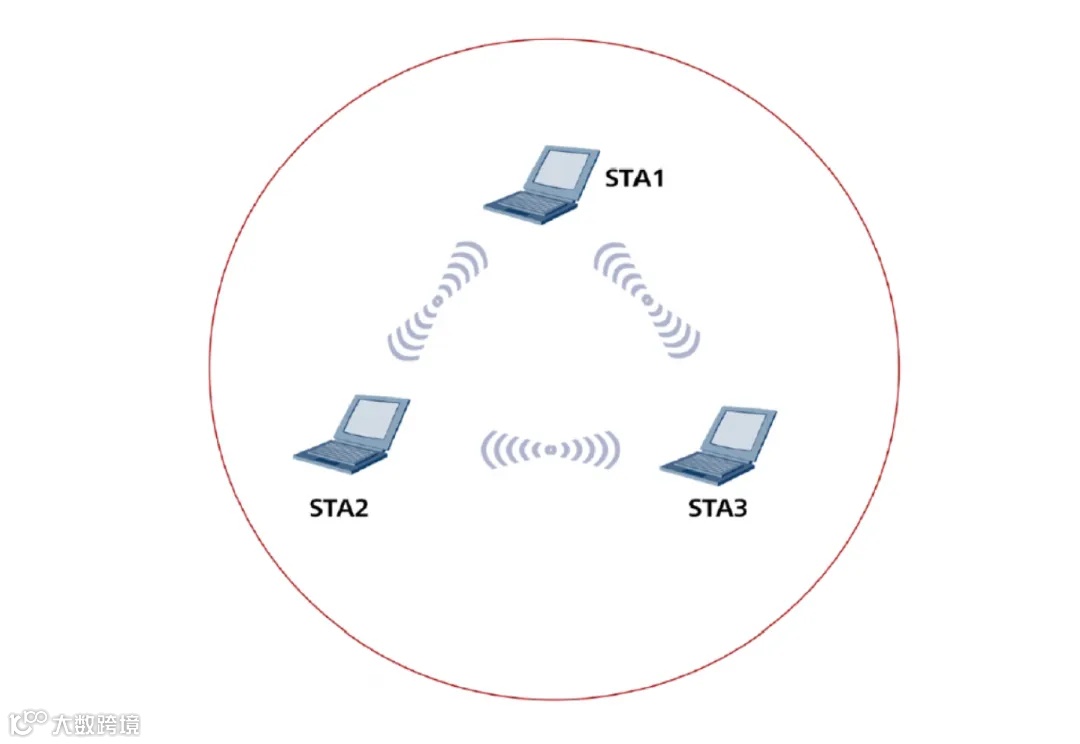

组网二：Ad-Hoc组网架构
组网图：
图片用户可在笔记本电脑上（Win7以上系统）创建无线网络，用于其他无线终端连接，实现局域网通信。

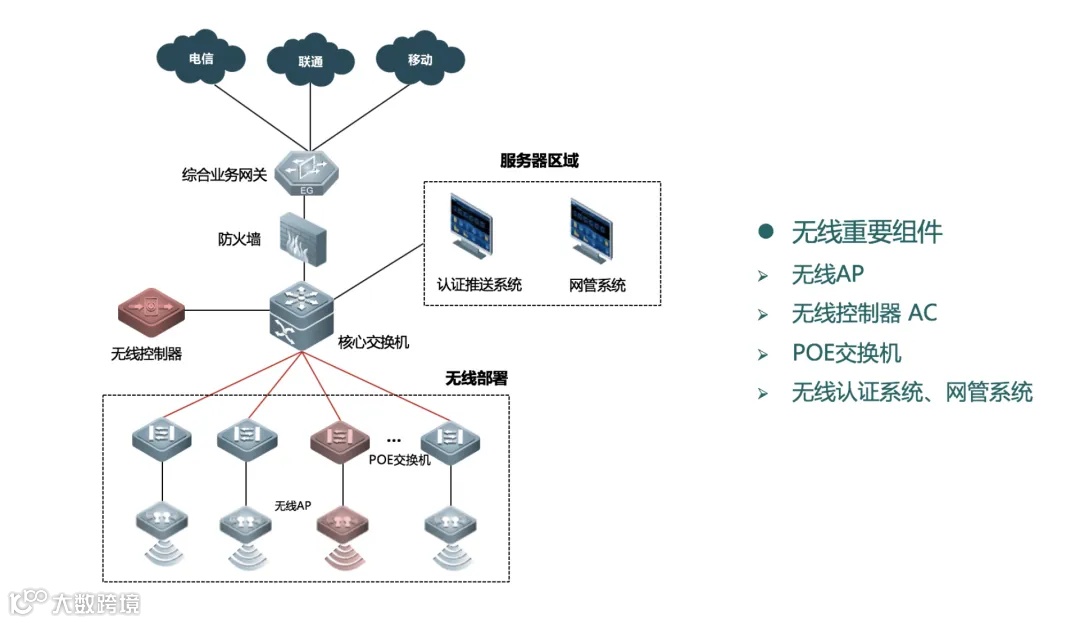

组网三：中小型企业无线组网
组网图：
无线的三大重要组件：无线AP、无线控制器、POE交换机，以前组网方式也是常规中小企业的无线组网方式。
组网四：大规模无线组网架构
组网图：
与第三种组网方式一样，在规模与设备上进行升，在实际项目中在设备的选用上高于第三种。

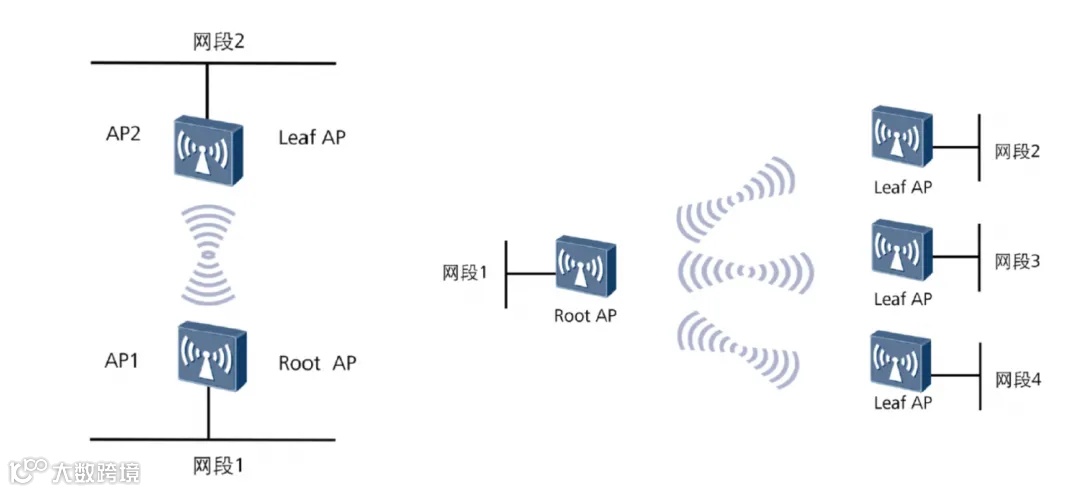

组网五：WDS无线桥接组网
组网图：
桥接主要通过无线实现两个网络互联，之前文章有给大家介绍过室外AP，传统室外AP都可以设置为网桥模式。
当然，用室外AO做网桥成本太高。一般厂商都有专门的网桥设备，用于无线桥接，价格相对更低，且桥接距离更远。
桥接组网分为点对点、点对多点两种，如上面图所示，针对接入点较多的场景，推荐使用点到多点组网，节省AP/网桥数量。
在生产环境中推荐使用2.4GHz频段做为WDS桥接回传，信号衰减小，5GHz频段实现用户终端接入，降低干扰，以达到最好的覆盖效果。

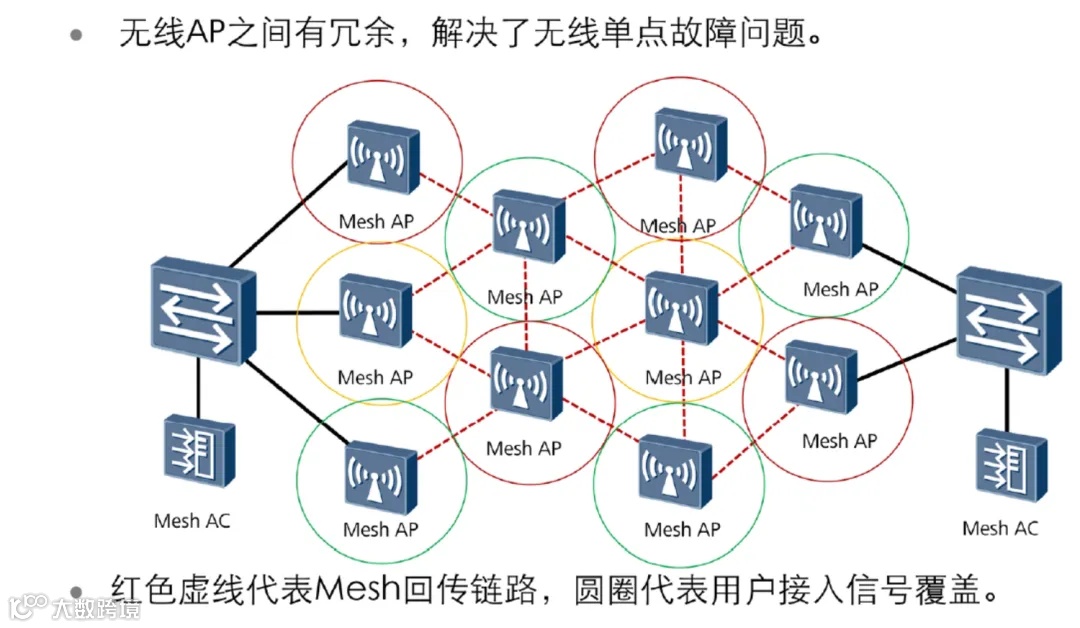

组网六：MESH组网

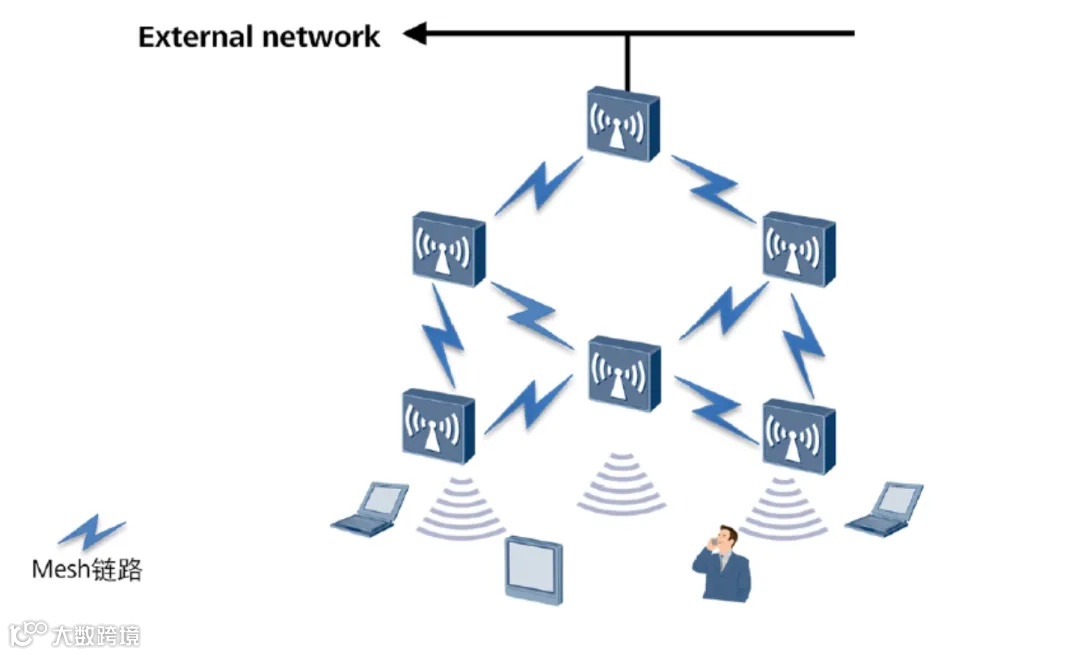

无线MESH组网（Wireless Mesh Network，WMN）是指利用无线链路将多个AP连接起来，并最终通过一个或两个根节点接入有限网络的一种网状动态自组织自配置的无线网络。组网架构如图所示：
MESH架构组网主要应用于仓储环境或厂房：此类场景面积较大且不方面布线，只能采用MESH架构组网，AP设置为MESH模式，自动协商，进行组网和数据回传，边缘AP接入有线网络即可，减少布线工作，同时具备链路冗余功能。
