上一篇我们拿到了芯片的“体检报告”——BES仿真确认电路体质合格，接下来就该给这副“健康的躯体”筑造“居所”了，这就是PD后端设计（物理设计）的任务。如果说RTL设计是画出了肌肉纤维的“解剖图”，BES是确认了肌肉的“生理机能”，那PD后端设计就是把这些解剖图转化为“实体模型”，最终输出能送到工厂雕刻的“施工蓝图”——物理版图。这一步是芯片从“虚拟逻辑”迈向“实体硬件”的最后一道设计关卡，容不得半点马虎。
后端设计的本质：
把“代码”刻进“硅片”的桥梁
很多人疑惑，前面逻辑和电路都验证好了，直接造不行吗？答案是“不行”。因为RTL代码和电路仿真都是“抽象层面”的，工厂的光刻机看不懂代码，只认识“物理版图”——也就是晶体管、导线在硅片上的具体位置和连接方式。后端设计的本质，就是做“翻译”和“规划”：把Verilog代码描述的逻辑，翻译成由几何图形组成的版图，同时规划好所有元件的位置和连线，确保既能造得出来，又能满足性能要求。
打个比方，这就像把“盖一座能容纳1000人的办公楼”的需求，从“功能描述”转化为“施工图纸”——不仅要画出门窗位置，还要标清钢筋的粗细、电线的走向、水管的布局。如果图纸上电线画得太近，实际施工后就会出现漏电；如果承重墙位置错了，楼盖好也会塌，芯片的物理版图也是一个道理。
核心流程拆解：四步筑好芯片“居所”

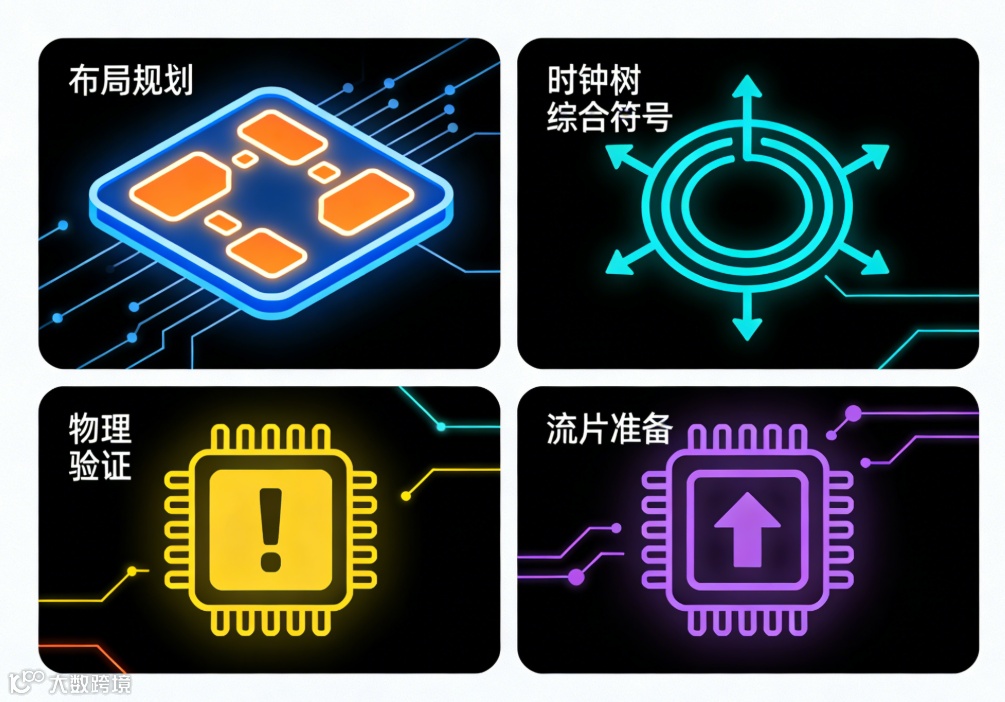

PD后端设计是个环环相扣的精细活，核心要闯过“布局规划、时钟树综合、布局布线、物理验证”四道关，一步错就得推倒重来。
第一步：布局规划（Floorplan）—给芯片“划小区”
布局规划就像小区规划，要给芯片里的各个“功能模块”划定专属区域。比如把CPU核心这个“主力户型”放在芯片中心（信号传输最方便），把存储模块这个“大仓库”放在旁边（离CPU近，取数据快），把接口模块这个“门卫室”放在芯片边缘（方便连接外部引脚）。
这步的关键是“平衡”：不能把发热量大的CPU和对温度敏感的射频模块放在一起，否则会相互干扰；也不能把高频模块和低频模块挤太近，避免信号串扰。曾经有款智能音箱芯片，初期把WiFi模块和音频模块挨得太近，布局规划评审时被发现——WiFi信号会干扰音频输出，导致播放有杂音，最后重新调整位置才解决问题。同时还要预留出“公共区域”——比如后续布线的通道和电源网络，避免后期“没路可走”。
第二步：时钟树综合（ClockTreeSynthesis）—给芯片装“同步指挥系统”
芯片里的所有模块就像工厂的工人，要靠“时钟信号”这个“哨声”统一行动，比如“哨声一响，大家同时开始计算”。如果时钟信号到不同模块的时间不一样，有的模块先行动，有的后行动，数据就会乱套——这就像运动会上发令枪声音传到不同跑道的时间差太大，比赛就失去公平性。
时钟树综合就是搭建一套“同步指挥网络”：从时钟源出发，像树枝一样伸出无数条“信号线”，确保时钟信号到达每个模块的时间差控制在极小范围（比如几皮秒）。为了实现同步，设计师会在信号路径上增加“缓冲器”（类似信号放大器），调整信号传输速度。比如高端CPU有几十个核心，时钟树要像精密的神经网络，让每个核心都“听令同步”，这一步要是没做好，芯片主频再高也会出现计算错误。
第三步:布局布线（Placement&Routing）—给芯片“铺管线”
布局是把模块里的每个晶体管“摆好位置”，布线则是用金属导线把它们按逻辑要求连接起来，就像给小区铺水管、电线、网线。这步是后端设计最耗时的环节，堪比“在指甲盖上走迷宫”——一颗高端芯片有几十上百亿个晶体管，对应的导线长度能绕地球好几圈，还不能交叉干扰。
布局要“省空间”：把功能相关的晶体管放在一起，缩短导线长度，既节省面积又降低延迟。布线要“讲规则”：不同信号的导线要保持安全距离，高频信号的导线要做“屏蔽处理”，电源导线要足够粗（避免电流过大烧断）。比如DDR内存接口的导线，必须严格控制长度一致，否则数据传输时会出现“先后到达”的问题，导致内存读写错误。现在的芯片都采用“多层布线”技术，就像城市的立体交通，有地面路、高架桥、地下隧道，不同层级的导线通过“过孔”连接，大大提高了布线效率。
第四步:物理验证（PhysicalVerification）—给“施工图纸”查错
布局布线完成后，不能直接送厂，必须做物理验证——这是芯片设计的“最后一道质检”，核心是两大检查：DRC和LVS。
DRC（设计规则检查）是看版图是否符合工厂的“制造能力”，比如导线的宽度不能小于0.001毫米（因为光刻机精度有限），导线之间的距离不能太近（否则蚀刻时会连在一起）。就像施工图纸要符合“钢筋直径不能小于10毫米”的建筑规范，不然工厂根本造不出来。
LVS（版图与schematic一致性检查）是看版图是否和最初的电路设计一致，比如“本该连接晶体管A的导线，有没有错连到晶体管B上”。这就像检查施工图纸上的电线走向，是不是和电气原理图一样，避免出现“把火线接到零线上”的低级错误。曾经有款物联网芯片，LVS检查时发现一个接口模块的导线接反了，要是没发现流片，芯片就会出现“插电即烧”的问题，直接报废。
整个后端设计过程，设计师都在和“功耗（Power）、性能（Performance）、面积（Area）”这三个要素博弈，它们就像一个三角形的三个顶点，牵一发而动全身，这就是行业常说的PPA平衡。
比如手机芯片追求小尺寸（面积A小），就得把模块摆得更密集，但这样会导致导线更短、信号干扰增加，可能降低性能（P下降）；想提升性能，就得增加晶体管数量或提高主频，又会导致功耗（P）和面积（A）上升。设计师的任务就是找到最优解：比如某款中端手机芯片，初期性能达标但面积太大，通过优化布局，把两个功能相近的模块“合并居住”，面积缩小了15%，功耗还降低了8%，完美满足了需求。
当物理验证通过，芯片的“施工蓝图”就正式完成了，接下来要送厂制造。但这里有个关键问题：芯片造出来后，怎么快速判断它有没有问题？总不能把每个芯片都拆开检查吧？这就需要在设计阶段就预留好“检修口”，也就是下一篇要讲的DFT可测试性设计。如果说物理版图是“房子的图纸”，那DFT就是“在房子里预装了故障检测系统”，让后续的质检事半功倍。
