一文看懂 | 机箱接线大全

对于资深DIY玩家而言，连接机箱接线或许轻车熟路，但对新手来说，主板上密密麻麻、形态各异的插针却足以让人望而生畏。一旦插错，甚至可能损坏硬件。然而，这些接线又是电脑正常开机、重启以及使用前置USB接口的关键。今天，小红龙就为大家详细讲解主板与机箱之间的接线方法，并盘点几个必须注意的关键点。

如何连接开机针脚线

通常机箱里会有一组线，对应主板上的开机接线，在微星主板上名为JFP1接针，通常机箱这条接线会分为4条线，对应PW LED（通电指示灯）、HDD LED（硬盘数据信号灯），RE SW（重启按键）和PW SW（开机）。其中有些市售机箱会将PW LED拆成两条独立接线，有读者会好奇，为什么要这么做呢？

这是因为不同品牌主板的PW LED（对应POWER LED）针脚定义各不相同，市面上大部分品牌都是PW LED针脚为两针并在一起的，而个别品牌为三针设计，为了让这部分品牌能正常使用，所以机箱才有了单独的电源信号灯拆线处理。

连接主板时的接法

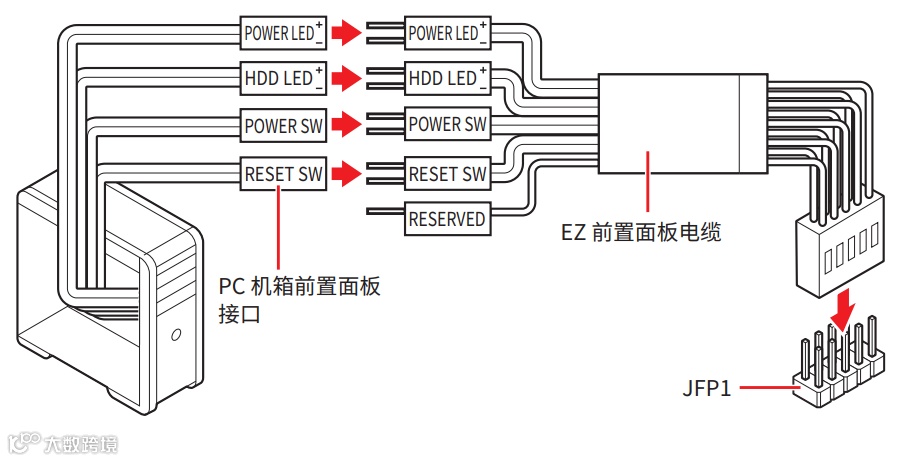

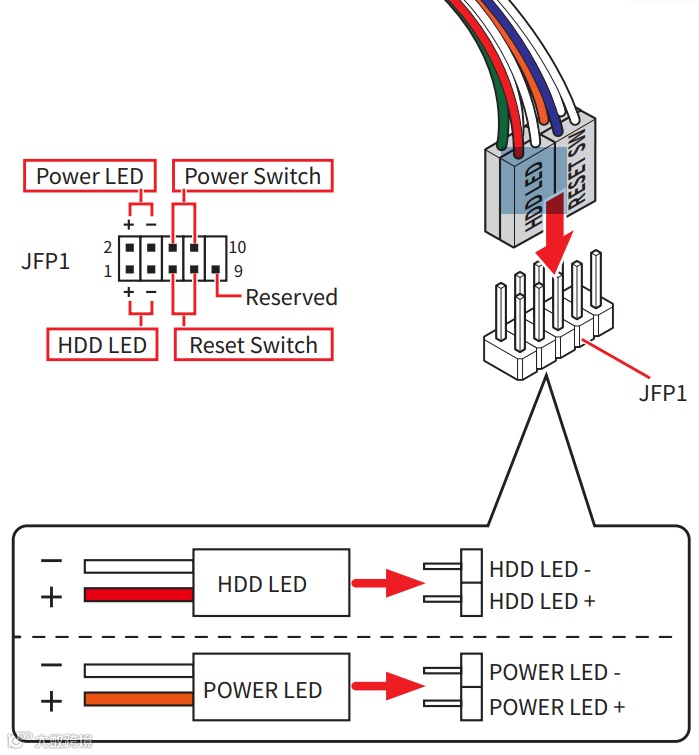

言归正传，上图是主板上的针脚连接图示，将机箱线插入对应针脚即可。以上图为例，注意正负极，将有字一面朝向外侧即可，插反了最多无法生效。

微星的省力接线方案

由于这个接线要在机箱那狭小的空间里，并且还是照明相对较差的环境下接插，操作上困难重重，因此建议在固定上机箱前就接好，当然现在也有更方便的方法。

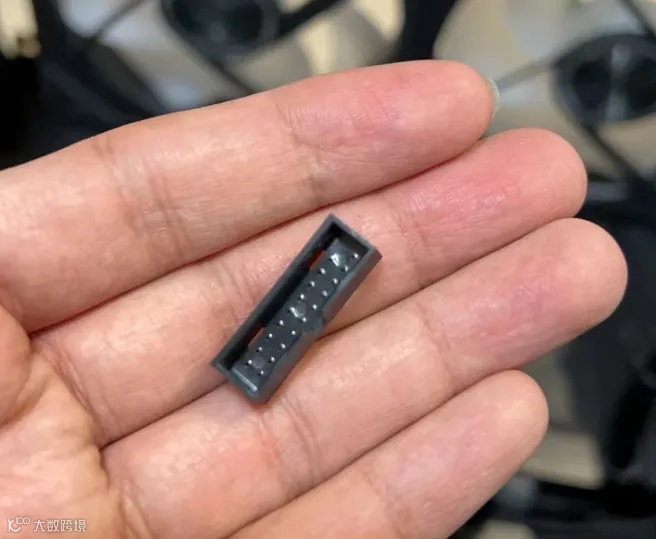

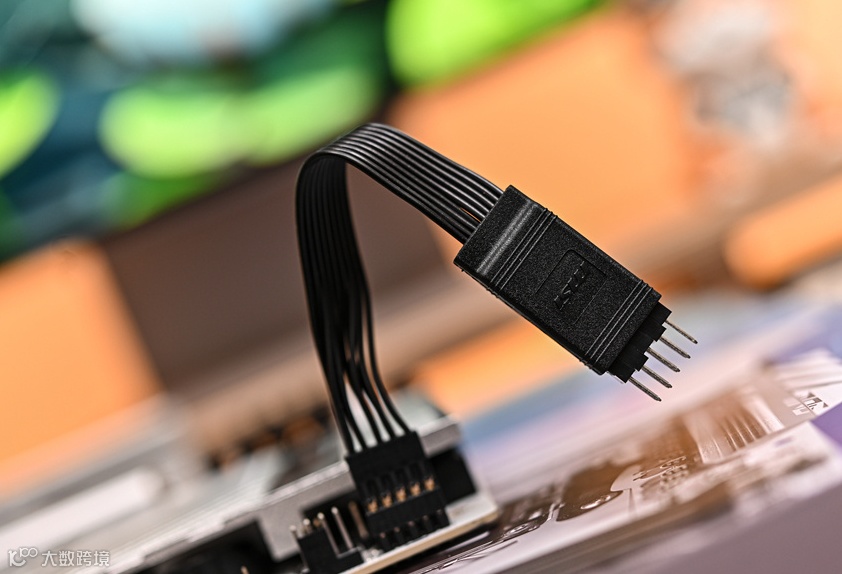

比如较新的主流主板上附带的专用延长线，还有老主板上也出现过的转接头，这些都是让接插针脚更方便所设计的。

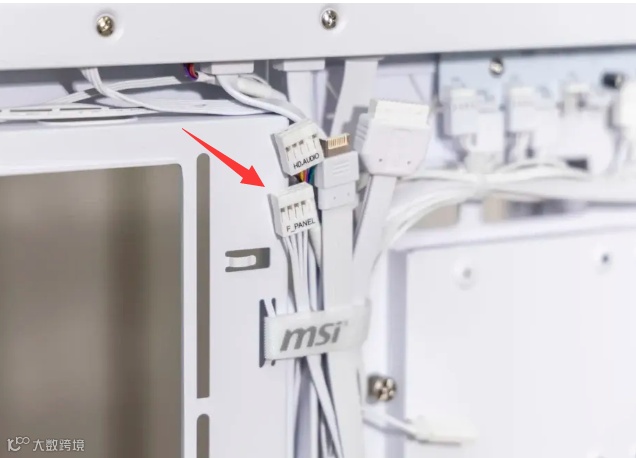

那有没有更方便的呢？当然有啦，微星在近两年的主力机箱上，比如PANO 100黑刃/黑刃和PANO 131L黑龙/白龙系列背插机箱，以及上半年推出的VELOX 300R刀锋等型号机箱舍去了原先的独立开机接线，改为加入F_PANEL接口。通过该接口玩家可以像插USB那样直接接入主板JFP1开机针，非常简单实用。

MAG PANO 131L PZ黑龙机箱已支持F_PANEL

其他常用线怎么接

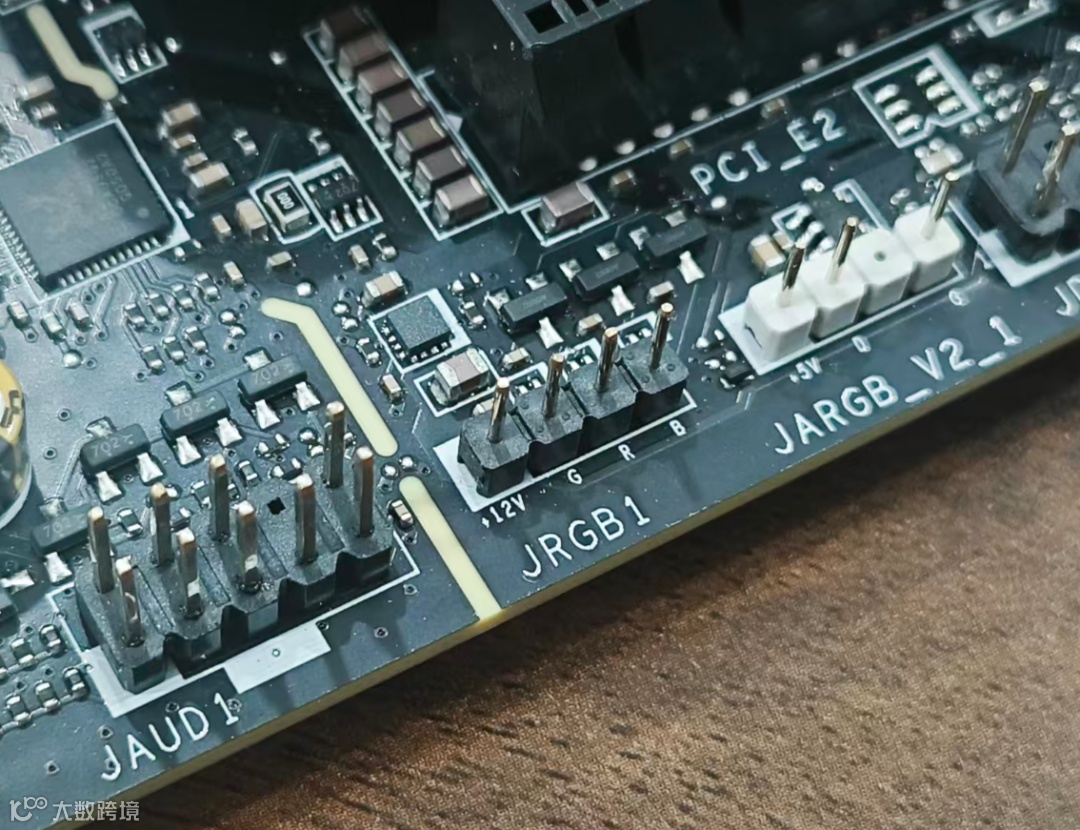

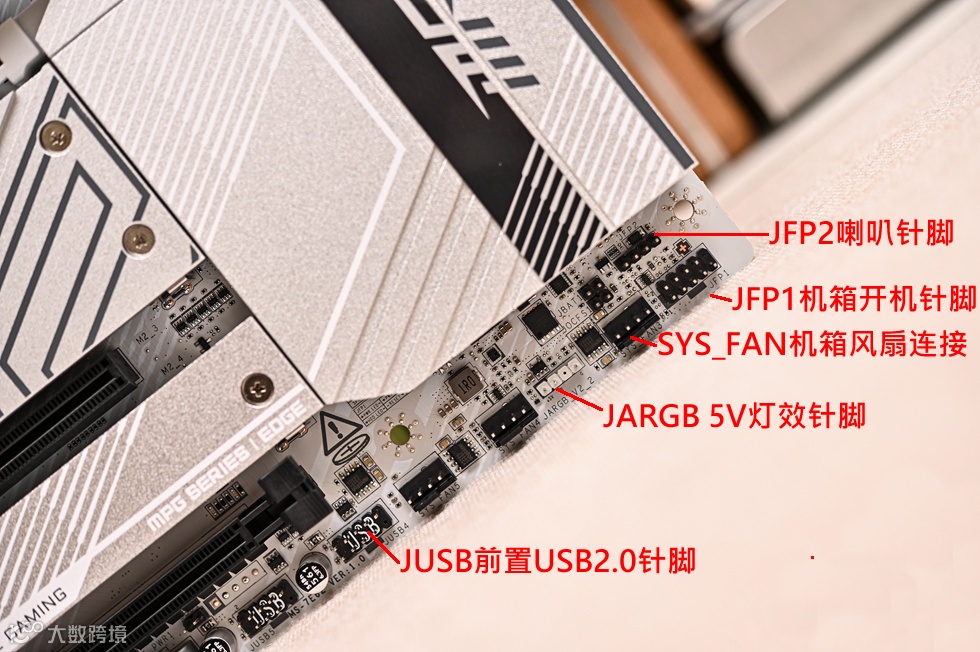

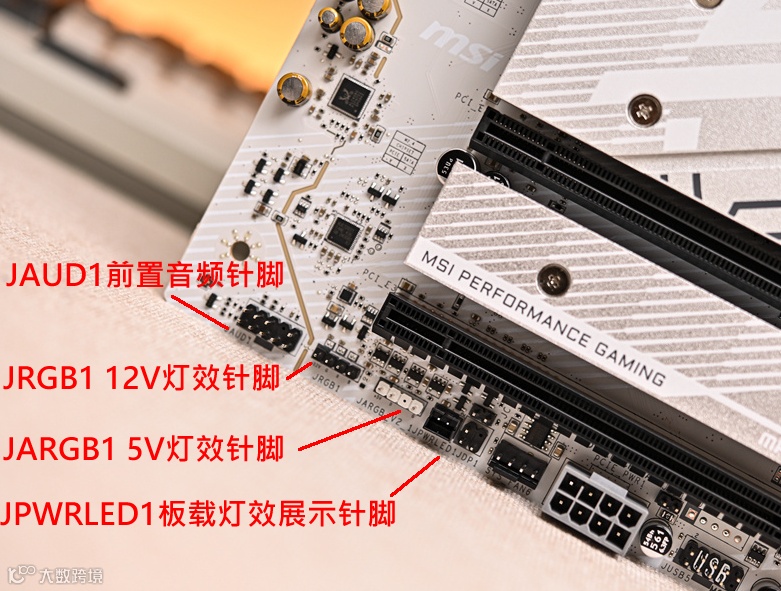

以下是经常会用到的接线，分别是JFP1、JFP2，SYS_FAN，JARGB和JUSB，上图中已标注用途。除此之外还有JAUD1前置音频线，JRGB 12V灯效线。
