序言
长期以来，英伟达凭借 CUDA 生态系统和顶尖的 GPU 硬件，在 AI 算力市场占据着不可动摇的霸主地位。然而，当目前世界上最优秀的两个模型——Anthropic 的 Claude Opus 4.5 和谷歌的 Gemini 3，大部分训练与推理基础设施都运行在谷歌的 TPU 上，特别是 Anthropic 购买了超 1GW 的 TPU 算力，标志着 TPU 不再是谷歌的内部资源，而是正在成为可与英伟达GPU直接竞争的外部利器。

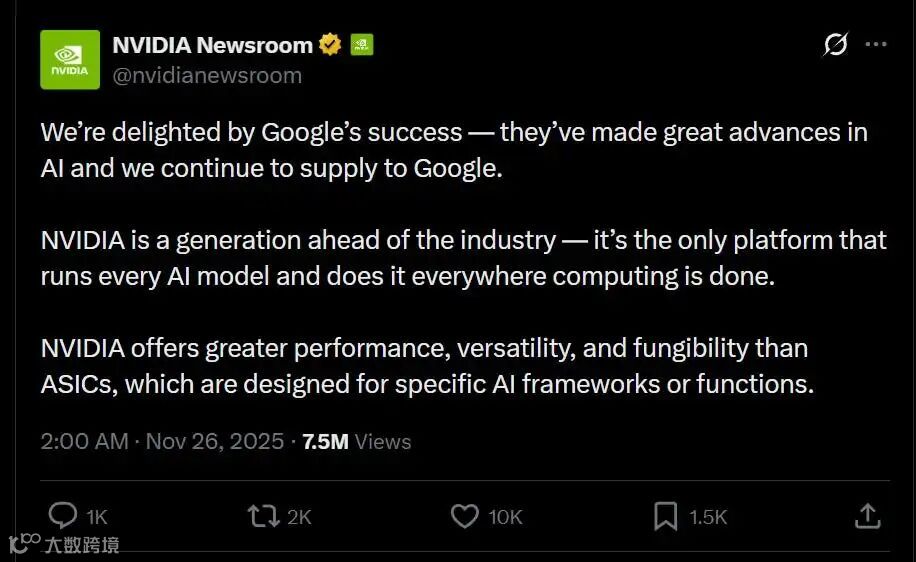

早在2006 年Google 就准备构建专用 AI 基础设施，最初是为了加速谷歌搜索、广告和机器学习模型而设计，为此，他们开始开发TPU芯片并于 2016 年投入生产。最近Gemini 3的发布证明了世界上最优秀的模型可以完全通过谷歌自己的TPU训练而不一定需要英伟达的GPU，引起了竞争对手的注意。Sam Altman 承认 OpenAI 面临“糟糕的预感”，因为 Gemini 抢了 OpenAI 的风头。Nvidia 甚至发布了一则安抚性的公关文章号称自己性能仍然遥遥领先。

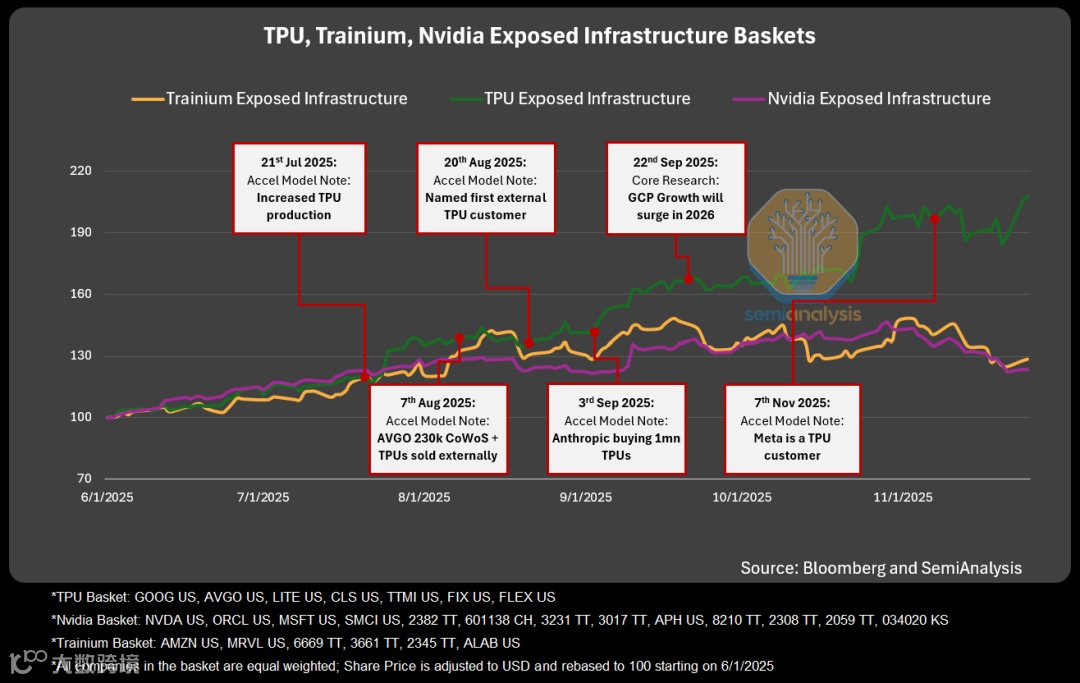

过去几个月谷歌TPU生态可以说热火朝天。TPU 产量的大幅上修（预计明年出货400万颗）、Anthropic 超过 1GW的TPU 建设（购买40万颗及租用60万颗TPU）、在 TPU 上训练的 SOTA 模型 Gemini 3 和 Claude Opus 4.5，以及现在不断扩大的目标客户名单（Meta、SSI、xAI、OAI）纷纷排队使用 TPU，这些都推动了对 Google及其 TPU 供应链的巨大重新估值，而以 Nvidia GPU 为中心的供应链则相应受到冲击。
下面分几个方面对比谷歌TPU和英伟达GPU：
1. TPUv7 FLOPS算力性能追平英伟达GB200
2. TPUv7 TCO（总拥有成本）比GB200低44%
3. 谷歌ICI互联9216颗TPU集群，扩展性碾压英伟达
4. 下一代TPUv8和Rubin对比
TPUv7对比GB200算力持平

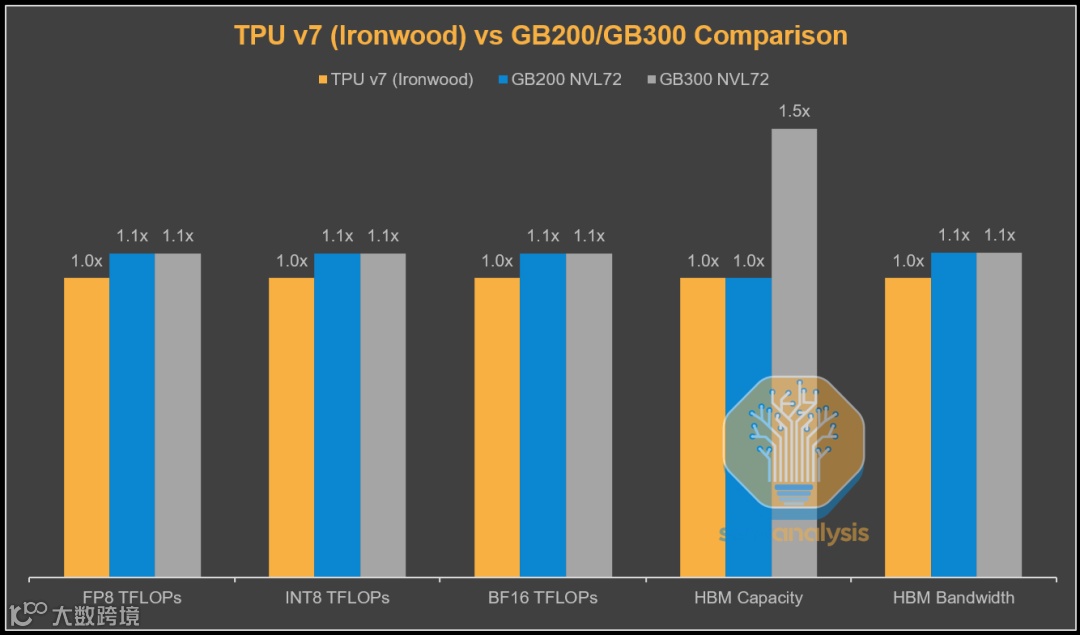

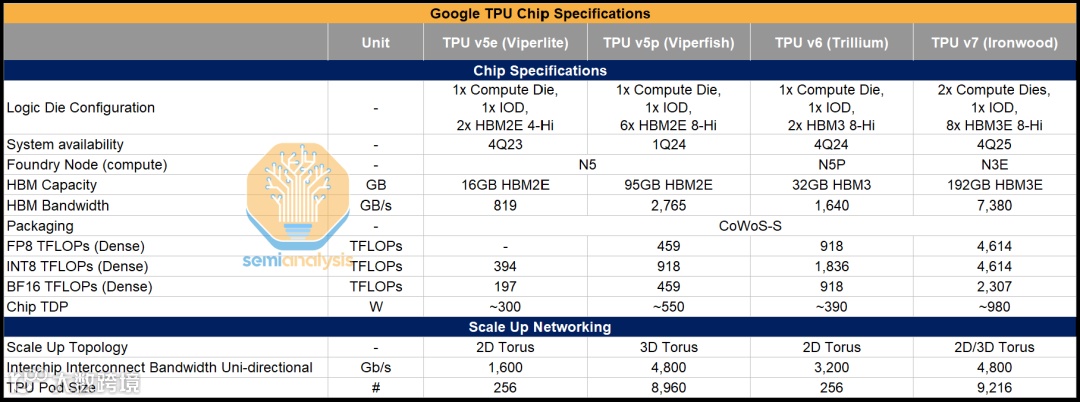

TPU v7 Ironwood在FLOPs、内存和带宽方面几乎完全追平了对应的 Nvidia 旗舰 GPU，算力达到了4614 TFLOPS。与 GB200 相比，FLOPs 和内存带宽仅有轻微不足，容量相同为 192GB 8-Hi HBM3E，当然这相比拥有 288GB 12-Hi HBM3E 的GB300 仍然是一个显著差距。
TCO成本低44%

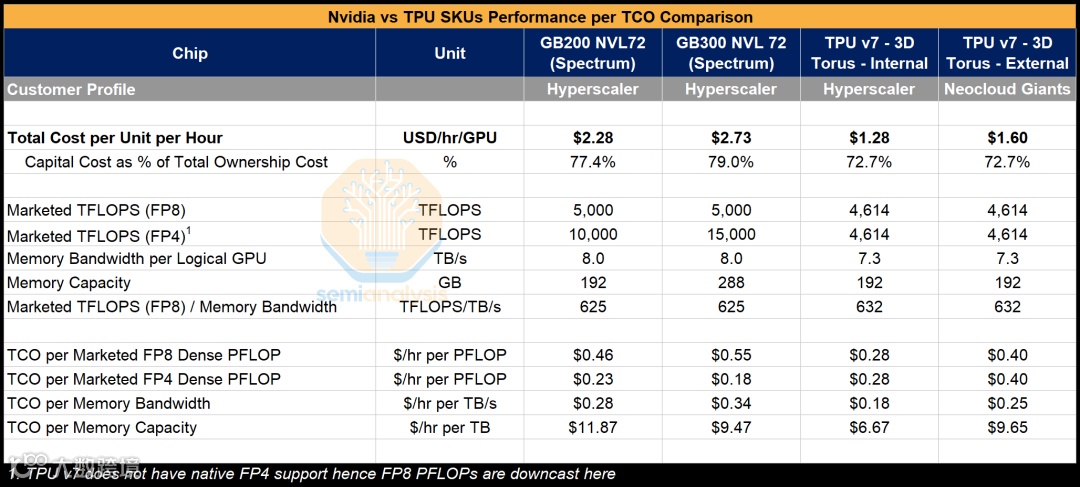

根据Semianalysis的测算，谷歌内部使用的每个 Ironwood 芯片的TCO约为$1.28/h，比 GB200 服务器的$2.28/h低 ~44%。在Google 对外出租 TPU v7 获利的情况下，TCO为$1.6/h，仍可比 GB200低至约 ~30%，并比 GB300 低至约 ~41%。
ICI互联9216颗TPU集群

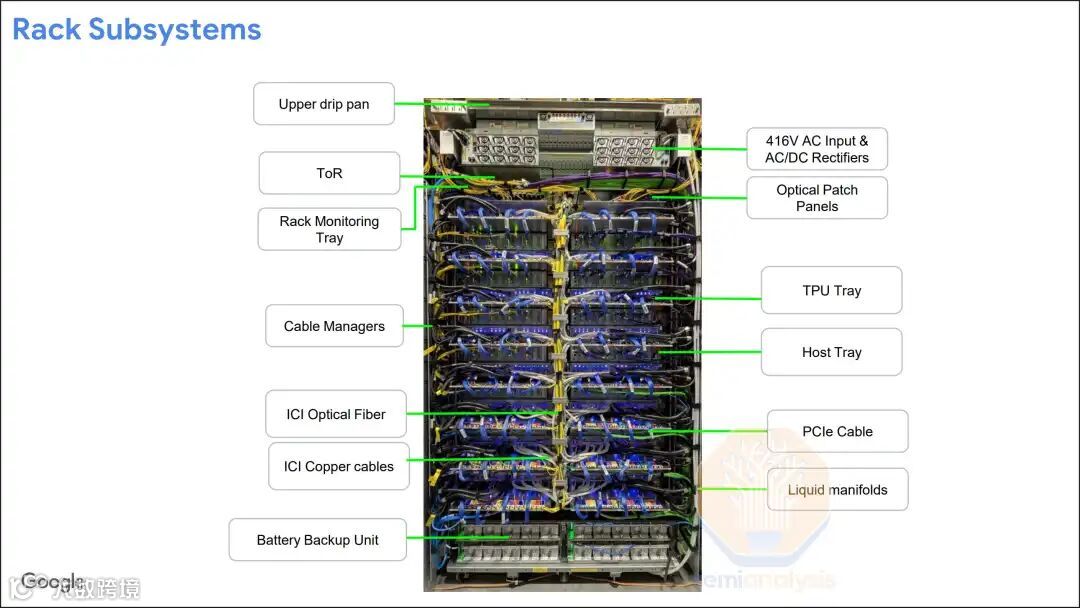

TPU 最显著的特征之一是通过ICI互联协议实现的极大规模扩展集群规模。一个 TPU pod 的集群规模可达 9216 个 Ironwood TPU，每部机架含64颗TPU通过3D Torus的形式拓展至144个机架。

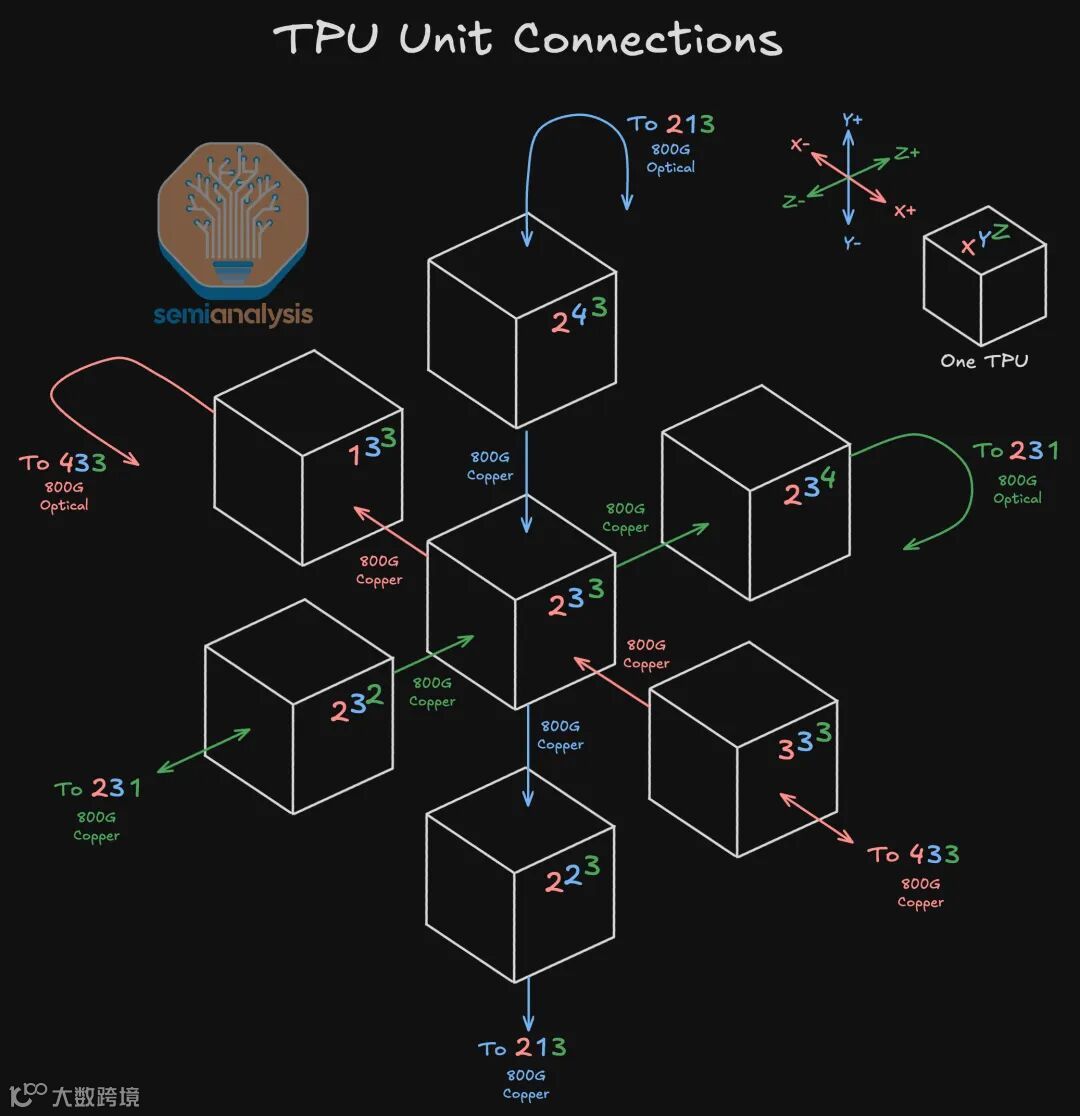

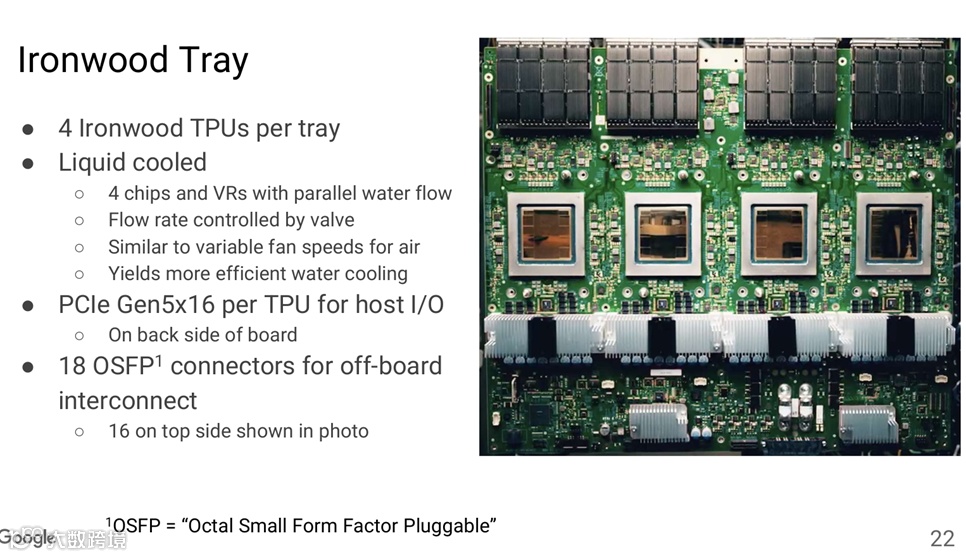

从机架内部看，每个Ironwood tray包含4颗TPU，并且每颗TPU都同时通过800G光模块/DAC铜缆/PCB线路连接到相邻的6颗TPU。每个tray对应18个OSFP中6个800G光模块，12个800G DAC。TPU/光模块比例1：1.5。

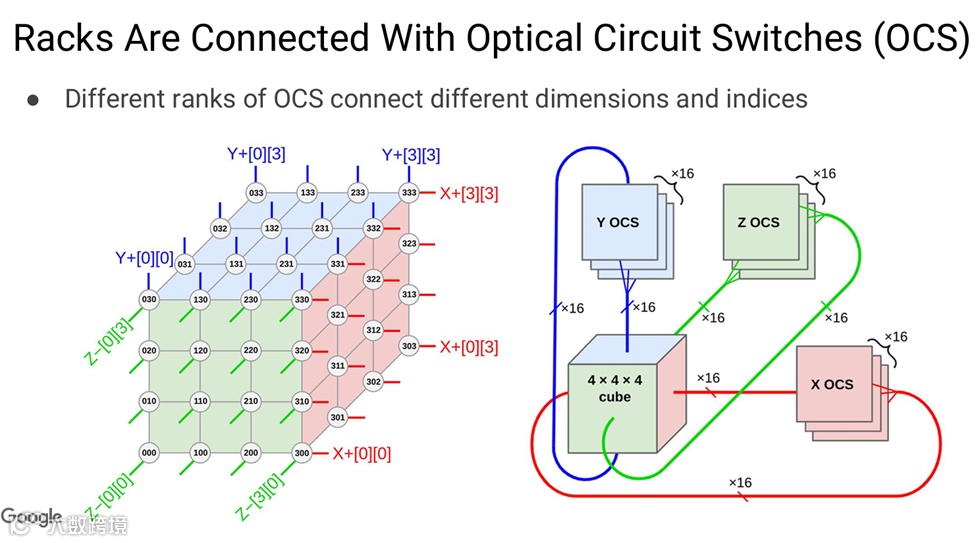

如下图所示，64颗TPU组成的4x4x4立方体内部TPU通过800G铜互联，而立方体表面的TPU对相邻机架的连接则使用800G光模块连接到OCS交换机。
每个TPU集群共包含48台OCS交换机，OCS的优点和细节已经在上次的文章中详细介绍了，简单来说就是相比电交换机跳过了一次光-电-光的转换节省了功耗，并且延迟更低。
谷歌TPU的3D拓扑结构的最大优势就是在于打破了scale-up和scale-out的界限，每颗TPU互联都向外引出了6条800G链路，所以互联带宽理论上可以达到惊人的4.8T/s。对于机架间互联，位于角落的TPU也可以达到2.4T/s。对比英伟达的GB200集群的机架间互联通过传统的以太网交换机只有800G/s。这使得谷歌TPU在集群扩展方面对比英伟达具有巨大优势。
TPUv8对比Rubin
TPUv8 将于2026年下半年面市，并将与英伟达的 Vera Rubin 竞争。TPU v8将有 2 个版本，一个与 Broadcom 联合设计（代号 “Sunfish” 的 TPU 8AX），另一个与 MediaTek 联合设计（代号 “Zebrafish” 的TPU 8X）。

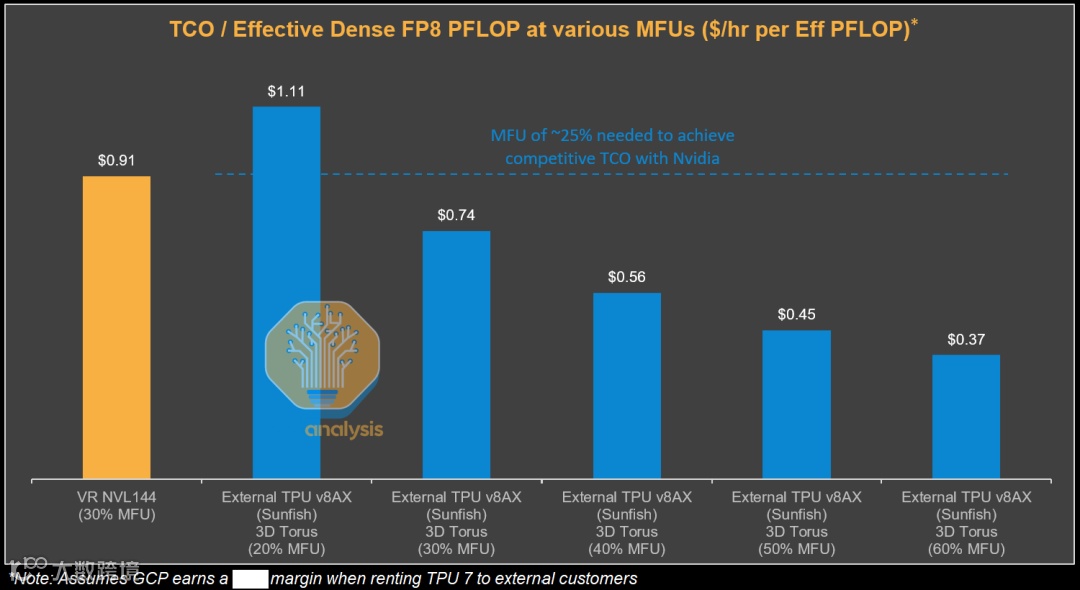

TPU 8AX 与 Ironwood 非常相似，仍然使用N3E节点布局类似，包含 2 颗计算芯片、1 颗I/O chiplet，以及8组 12-Hi HBM3E速率为 9.6Gbps，使其相比 TPU v7 在内存带宽上提升约 ~30%。但Rubin 率先采用新一代 HBM4单芯片内存带宽达到20 TB/s，领先仍然采用HBM3E带宽为9.8TB/s的TPU v8。结果是，与英伟达计划通过 Rubin 在计算和内存方面实现的提升相比，TPUv8 性能提升要温和得多。对外部客户而言，每有效 FLOP 的TCO仍然具有优势，但相比于Blackwell 与 Ironwood 的差距更小。
在下一代竞争中，Rubin 计划通过牺牲功耗和成本来追求极致的绝对性能（尤其是带宽）。而谷歌的 TPU v8 则面临着抉择：是继续坚持其 RAS 哲学和系统级效率，还是必须采取更激进的硬件设计以应对 Rubin 在核心参数上的压倒性优势。这份竞争关系将决定 AI 算力市场在 2027 年之后的格局。
