聚对二甲苯涂敷工艺的五个关键要素

聚对二甲苯涂敷工艺的五个关键要素 SCS涂敷
2025-10-29
0

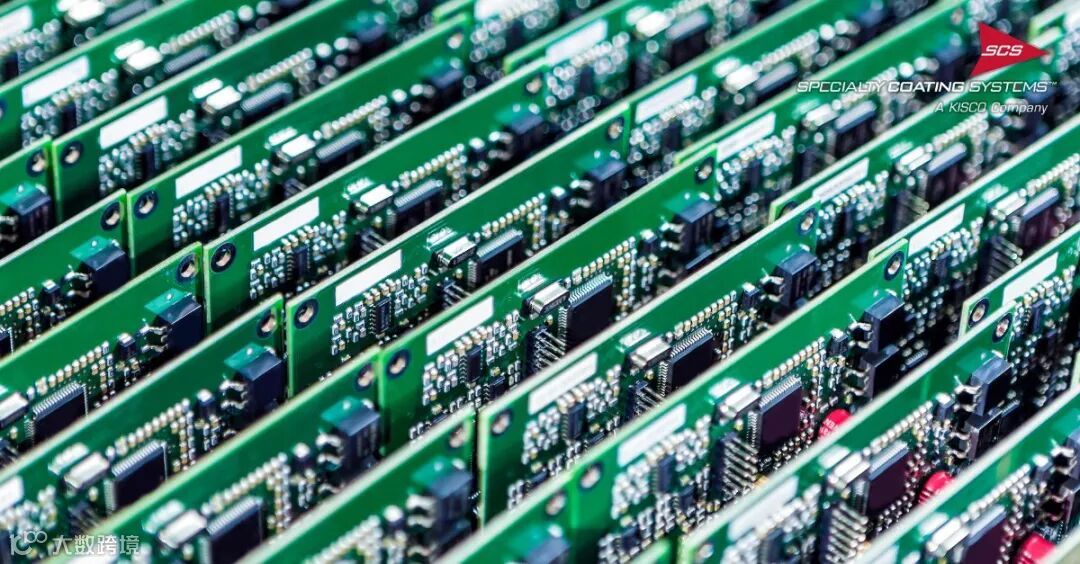

导读:聚对二甲苯敷形涂层主要用于印刷电路板和电子器件的封装和密封。

点击上方蓝字  关注我们哦~



聚对二甲苯N是基础聚对二甲苯变体。通过对聚对二甲苯N的主链苯环及脂肪族碳键进行化学改性,可衍生出其他聚对二甲苯变体。用氯、氟等官能团对聚对二甲苯N进行改性,可得到聚对二甲苯C和聚对二甲苯F。对二聚体合成工艺进行更复杂的改性,则可获得Parylene HT®和ParyFree®


聚对二甲苯敷形涂层的制备通过气相沉积聚合工艺实现,该工艺可生成高分子量聚合物。聚对二甲苯薄膜的形成基于链增长型聚合机理。


气相沉积工艺在真空环境中进行,在设备的不同腔室内分三步完成:


1

升华:将颗粒状前驱体(二聚体)称重后通过舟皿送入升华室。

2

热解:加热二聚体,使二聚体分子裂解为活性单体。

3

沉积:单体进入沉积室,在工件的表面及微观形貌中进行沉积并聚合成薄膜,形成均匀、无孔隙的敷形涂层。


01

应用领域

聚对二甲苯敷形涂层应用于多个行业的众多产品和工艺中,主要应用领域包括:


  • 印刷电路板及电子电路封装层:聚对二甲苯具有优异的密封性能和化学耐久性。


  • 中间键合材料:聚对二甲苯通过气相沉积从固态二聚体转化为固态长链聚合物,紧密覆盖基材表面,消除气隙。


  • 传感器与执行器中的薄膜:凭借高柔韧性和低残余应力特性,聚对二甲苯常被用作薄膜材料。


  • 电子器件中的栅极介电层:聚对二甲苯的介电常数相对较低(在2-3之间),可作为晶体管栅极介电层的低介电常数候选材料。


  • 化学与生物传感器的微流控通道层:聚对二甲苯经FDA认证具有生物相容性,兼具优异的化学耐久性,成为微流控设备的理想涂敷材料,其微流控通道图形化方面的研究已较为成熟。


02

涂敷工艺的五个关键要素

性能匹配。敷形涂层的性能必须与实际应用领域相匹配。所选聚对二甲苯变体的特性需符合应用场景的相关标准。若需与SCS专家团队共同评估适用于您潜在应用场合的敷形涂层方案,请通过文末的联络方式联系我们的销售团队。


遮蔽处理。在涂敷聚对二甲苯之前,可能需要对基材进行遮蔽处理。沉积后的聚对二甲苯涂层难以去除,若未在涂敷前明确界定遮蔽区域,可能导致整个器件受损。因此客户应清晰指明禁涂区域,最好在图纸上明确标注。遮蔽处理可确保特定组件不会被聚对二甲苯薄膜覆盖,从而避免其功能受到影响。


基材表面清洁度。表面清洁度对敷形涂层和基材的界面结合质量至关重要,对涂敷效果和涂层耐久性有显著影响。有机残留物和灰尘会改变表面能,导致出现未涂敷区域或涂层分层现象。


专业工程师团队。SCS的应用工程师将评估部件的遮蔽处理及涂敷工艺。我们可针对具有复杂形貌的基材进行深入研究,确保理想的涂敷效果,并在正式生产前完成试生产。


协作支持。我们的专家团队将指导您完成涂层材料选型,并确保满足您的应用场景的特定涂层需求。
