碳化硅（SiC）与氮化镓（GaN）半导体材料如何重塑各行业的电力系统
新型半导体材料的发展正加速推动电力转换技术变革。随着全球对高效、紧凑且可靠的电力转换需求不断增长，碳化硅（SiC）和氮化镓（GaN）正重塑多个行业的电力系统设计。这些宽带隙（WBG）半导体材料具备更快的开关速度、更高的功率密度和更优异的热性能，使其在传统硅基技术面临局限的应用场景中变得至关重要。
碳化硅（SiC）的优势领域
碳化硅（SiC）作为一种宽带隙半导体材料，非常适用于中高压、高温及高频电力应用场景。凭借高耐压性、出色的热导率和低开关损耗，碳化硅已成为以下领域的优选材料：
电动汽车（EV）：用于逆变器、DC-DC 转换器和车载充电器（OBC）
充电基础设施：实现直流快充和高压转换
可再生能源系统：为太阳能逆变器和风力转换器提供动力
工业电源：应用于伺服驱动器、不间断电源（UPS）和电机控制系统
高温环境：适用于铁路牵引和航空电子系统
推荐产品

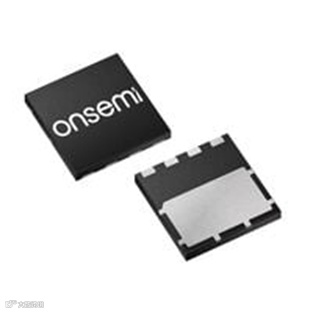

Onsemi NTMT045N065SC1 – SiC MOSFET

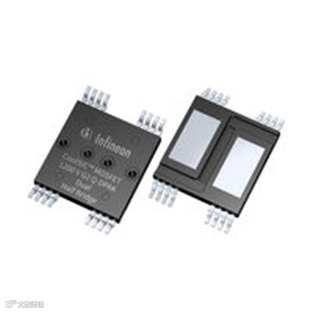

Infineon IMSQ120R053M2HHXUMA1 - SiC MOSFET
碳化硅的核心优势之一是能在 200°C 以上的温度下稳定工作，这减少了对复杂冷却方案的需求，同时提升了整个系统的效率和功率密度。
氮化镓（GaN）的领先场景
氮化镓（GaN）是另一种宽带隙材料，尤其适合对尺寸、效率和速度有高要求的高频、高功率密度应用。氮化镓的典型应用包括：
快速充电器与 USB-C PD 电源适配器：广泛用于 65W、100W 等紧凑型氮化镓充电器
高频 DC-DC 转换器：应用于电信基站、服务器系统和工业电源
数据中心与服务器电力系统：助力提升功率密度和转换效率
5G 与射频（RF）系统：适用于射频放大器和高速无线通信
推荐产品

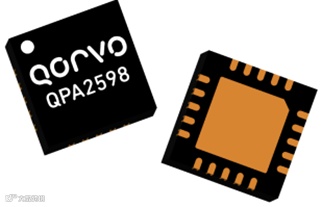

Qorvo QPA2598TR7 - 射频放大器

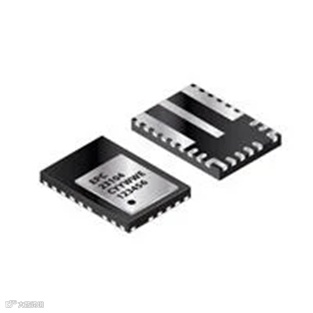

EPC EPC23104ENGRT - 半桥驱动器
氮化镓具有高电子迁移率，且能在兆赫兹（MHz）甚至吉赫兹（GHz）级别实现开关动作，这使得电力系统能够实现小型化、轻量化，同时降低开关损耗并优化热性能。
文章中同款产品，欢迎点击 “阅读全文” 到 DigiKey官网搜索，了解更多
行业影响与未来展望
尽管硅基技术在低压、成本敏感型应用中仍占据主导地位，但碳化硅和氮化镓正推动电动汽车、可再生能源、电信和云基础设施等高性能领域的创新。随着制造成本下降和封装技术进步，这些材料的应用正日益广泛。
此外，未来的电力技术将不仅聚焦于材料选择，还将结合先进封装技术、数字电力控制和人工智能（AI）优化，进一步提升电力系统的智能化水平和能源效率。
在全球能源转型和碳中和目标的推动下，高效、低损耗的电力转换技术将成为核心发展方向。
