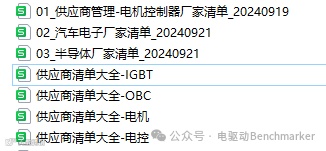

5.供应链管理：新能源汽车电驱动和电源系统供应链大全，包括电机、电控、DCDC、PDU、IGBT及其核心零部件等
6.新能源汽车供应链管理：小米SU7 Ultra核心供应商清单
4.零跑汽车的生存哲学：低价智驾抢占大众市场，控制成本保持盈利
12.2026年，新能源汽车用的动力电池成本将下降近50%，预计到达80美元/千瓦时
14.八招助你实现电机降本增效
16.52.99 万起，小米 SU7 Ultra能有多少毛利？且看新能源汽车整车成本结构模型
工程基础（双击文章链接即可找到原文）
4.碳化硅功率模块的实际出流能力与标称额定电流有什么不一样？
15.新能源汽车电机控制器：从功能、框图、原理到结构组成和设计方案
19.电驱动速比12左右工况效率最高，为什么特斯拉、小米却选择9-10左右？
24.最新GB/T 18488-2024《电动汽车用驱动电机系统》解读，标准文件可下载
25.Mos管开关电路设计案例
6.新能源汽车动力总成功率半导体：IGBT, SiC Mosfet, GaN HEMT半导体工作原理
11.功率半导体技术的基本原理
16.SiC MOSFET器件替代 Si IGBT 器件应用场景及其技术趋势
25.一文读懂 IGBT芯片、IGBT单管、IGBT模块和IGBT器件之间的关系
26.功率半导体的结温模型
29.半导体芯片行业中“wafer”“die”“chip”的联系和区别
一、趋势：PCB嵌埋式封装之S-Cell技术
随着新能源汽车、数据中心、光伏等产业对功率电子器件提出更高的要求。传统封装（如TO、SMD、QFN、LGA等如图1所示）逐渐在寄生参数、热管理、可靠性等方面面临挑战。于是，业界开始探索嵌埋式封装，其中最具代表性的就是 S-Cell 封装方案【关注我，更新更多信息】。

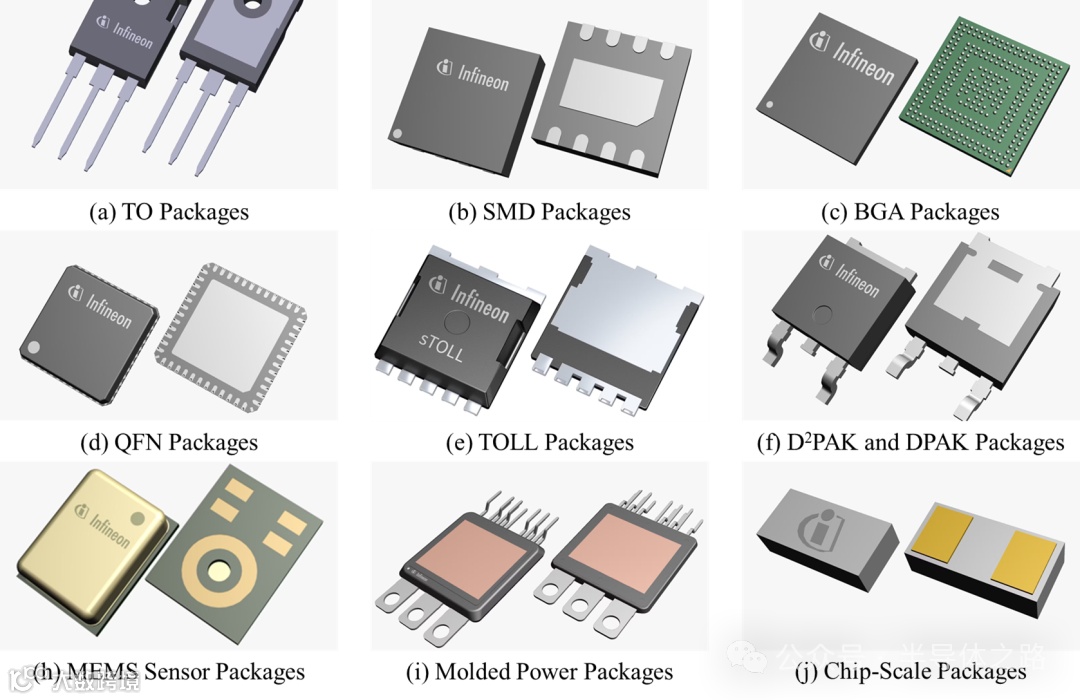

图1：功率器件传统封装形式
1.什么是S-Cell？

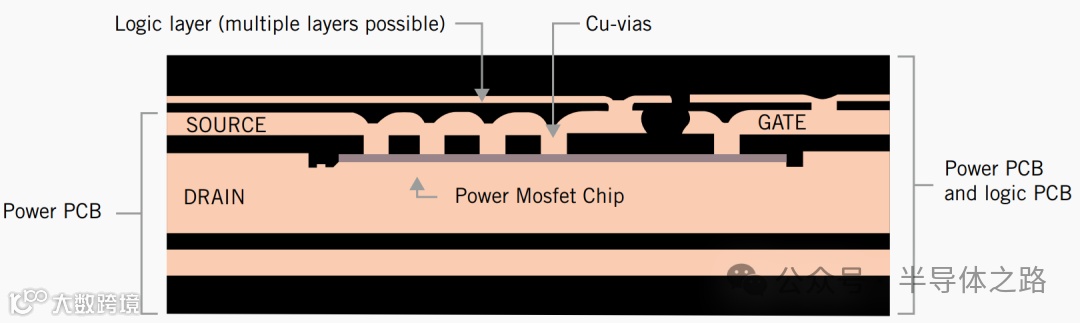

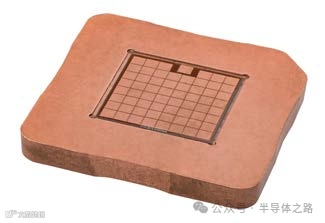

相较于传统的封装形式，嵌埋式封装越来越热。图2就是专门用于PCB嵌埋式封装的标准单元Standard cells(S-cells)，该单元是Infineon开发的，并借助Schweizer的Smart p² Pack工艺（图3），已在行业崭露头角。
图 2: S-Cell(©Infineon)
图3: Smart p² Pack (©Schweizer)

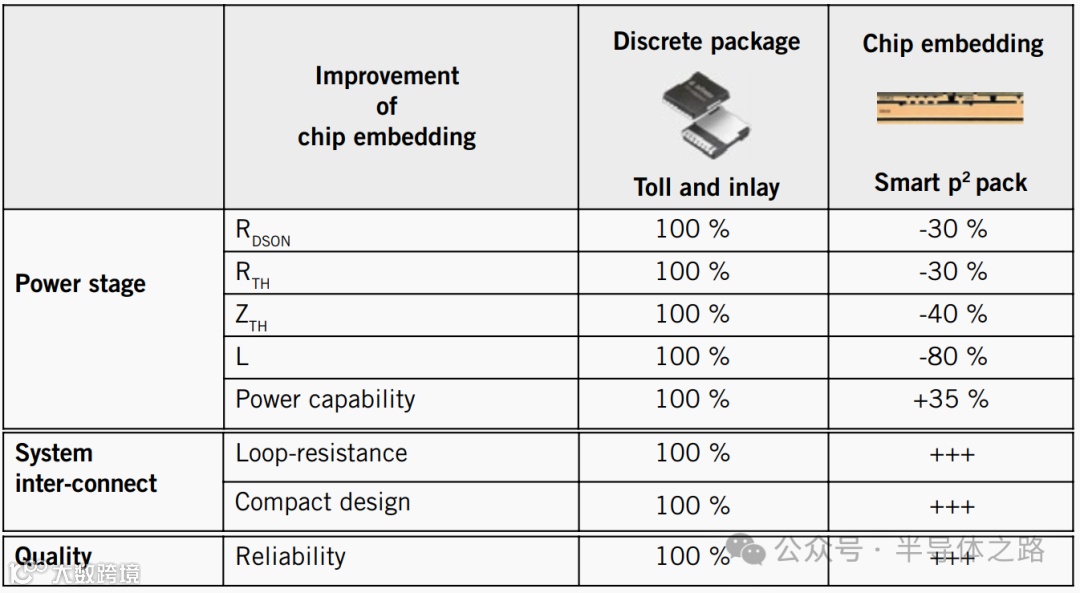

2. 为什么使用S-Cell？
2.1 Enhanced SiC Performance
Up to 5% better Rdson@25℃ with IFX diffusion soldering technology
Cutting edge CoolSiCrm Gen2p technology
2.2 High Quality and Reliability
Fully tested “discrete" device ensures high module yields
Optimized Cu interface for a reliable embedding
2.3 Excellent Thermal Performance
Cu frame size and thickness ensures an optimal thermal spreadingand no thermal x-coupling between paralleled devices
2.4 Full design flexibility and scalability
Single-chip package provides full layout flexibility
Die size adaptable to specific power needs
2.5 Well established concept
Proven track record with LV MOSFETs with products in mass production
3.加工工艺：
3.1 Layout及关键尺寸：

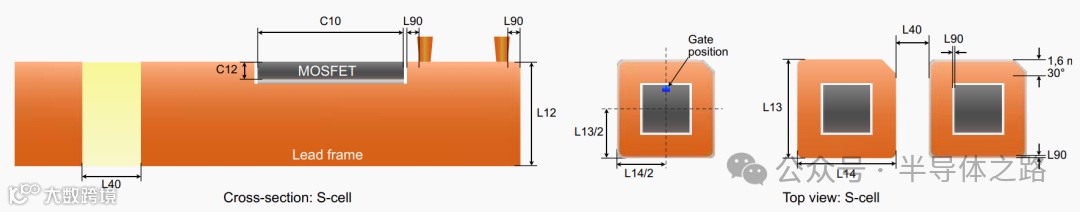

图5：Layout of S-Cell
3.2 S-Cell的工艺流程：
该技术的起点是带有腔体的引线框架，这些腔体由功率半导体（如IGBT或MOSFET）组装而成，如图6所示。管芯附着是通过扩散焊接或瞬态液相键合（TLPB）进行的。此外，银烧结等烧结工艺也是可行的。组装后，模具表面和引线框架表面是平面的，便于后期嵌埋工艺的进行。
图6：The S-Cell Process Flow
3.3 PCB嵌埋的工艺流程：

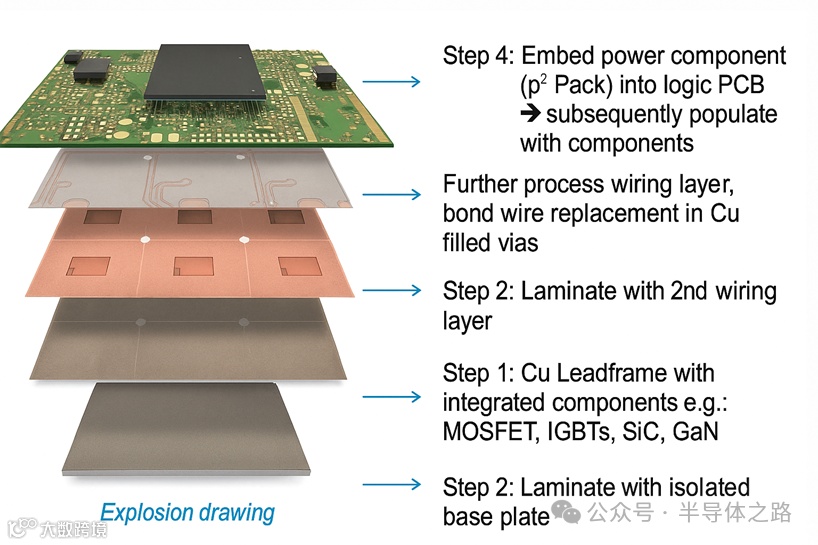

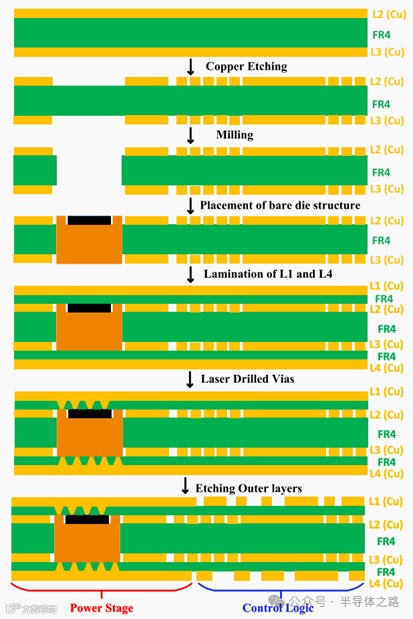

图7：The p2 Pack Technology Process Flow
4.相关应用

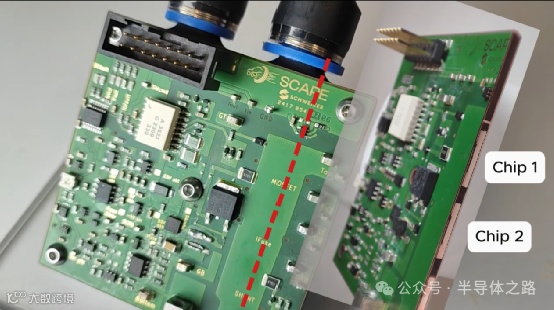

图8：Barcelona Microelectronics Institute (IMB-CNM, CSIC)
图9：Power on demand - potential Smart p2 Pack applications (Schweizer)

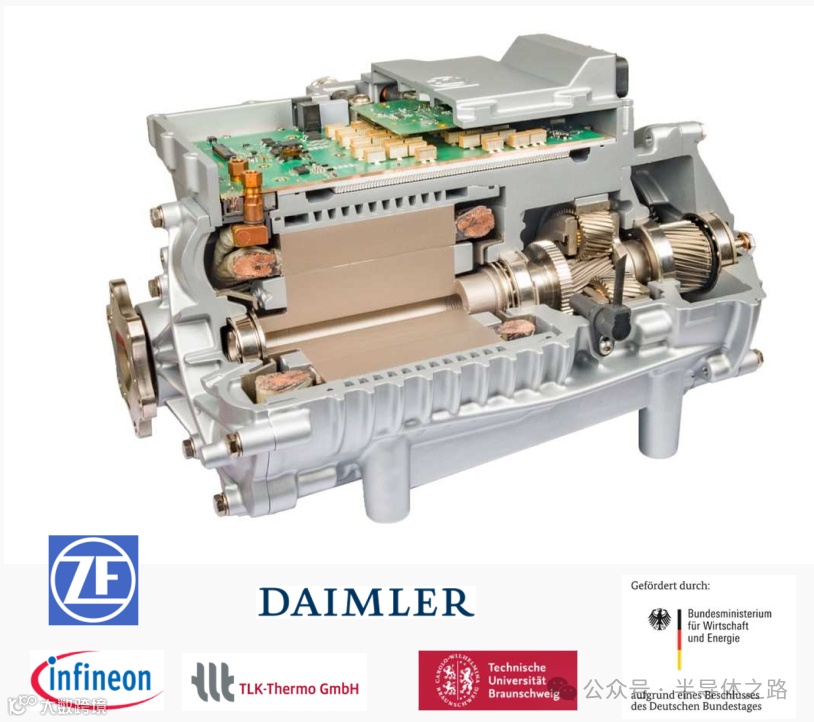

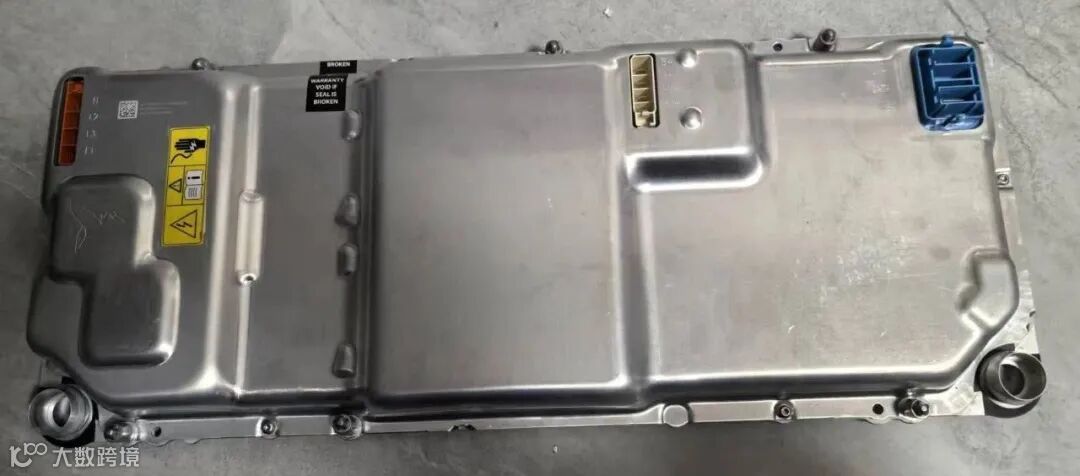

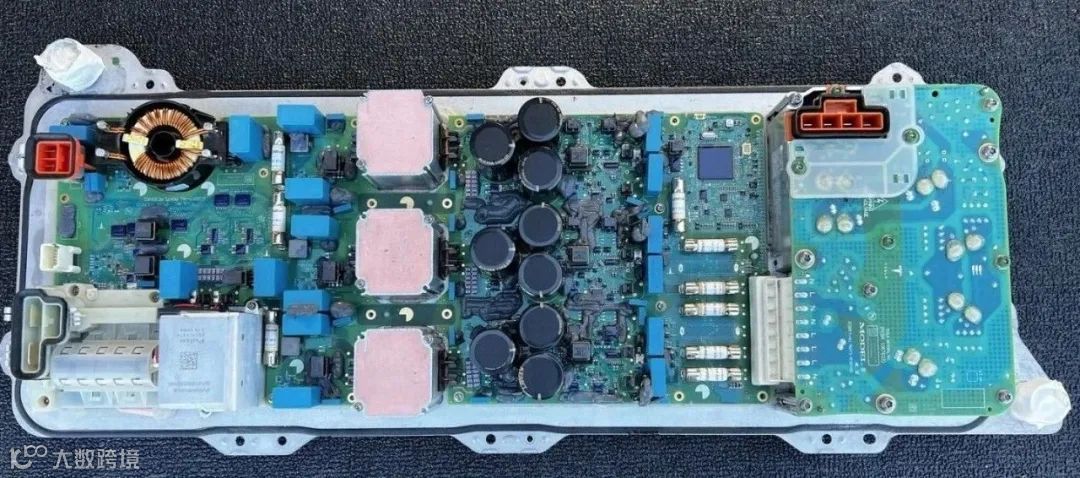

图10: 100 KW inverter DEMO (ZF Friedrichshafen AG)
素材来源：半导体之路，网络。
二、我的知识星球
1.新能源汽车--数据
1.1新能源汽车周度销量数据；
1.2新能源汽车月度销量数据；
1.3新能源汽车主流城市销量数据；
1.4历年中国新能源汽车保有量数据；
1.5全球汽车保有量数据。

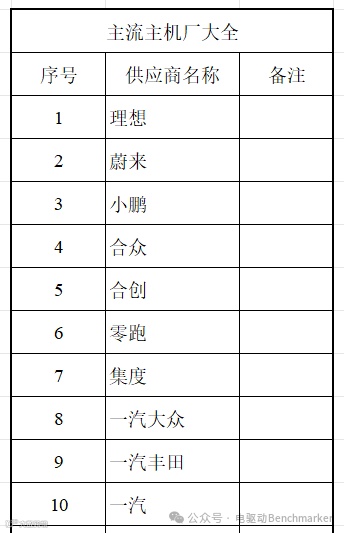

2.新能源汽车--主机厂渠道
3.新能源汽车--主要Tier1渠道
4.新能源汽车--对标样品
电控类，电源类，智驾类等对标拆解分析
5.新能源汽车--咨询服务和外包设计
5.1咨询服务
1.帮助客户深入理解产品性能，筛选合适的供应商;
2.帮助供应商推荐应用场景和渠道，把握行业新的趋势，提前布局。
5.2外包设计
1.PCB Layout;
2.EMC测试及其整改验证；
3.产品基本性能测试；
4.对标产品逆向工程，扫描建模和逆向电路；
5.3D建模；
6.其他外包设计，灵活机动，高效完成客户的工作包和项目。
6.新能源汽车--三电系统知识
|
|
| ├── 定义与概述 |
| │ ├── 电机 |
| │ ├── 电池 |
| │ └── 电控 |
| ├── 电机系统 |
| │ ├── 电机类型 |
| │ │ ├── 直流电机 |
| │ │ ├── 交流异步电机 |
| │ │ └── 永磁同步电机 |
| │ ├── 工作原理 |
| │ ├── 驱动技术 |
| │ └── 性能特点 |
| ├── 电池系统 |
| │ ├── 电池类型 |
| │ │ ├── 铅酸电池 |
| │ │ ├── 镍氢电池 |
| │ │ ├── 锂离子电池 |
| │ │ └── 固态电池 |
| │ ├── 电池管理 |
| │ │ ├── SOC估算 |
| │ │ ├── SOH评估 |
| │ │ └── 均衡控制 |
| │ ├── 充电技术 |
| │ ├── 安全性 |
| │ └── 续航性能 |
| ├── 电控系统 |
| │ ├── 控制器类型 |
| │ ├── 控制策略 |
| │ ├── 传感器与执行器 |
| │ ├── 网络通信 |
| │ └── 智能化技术 |
| └── 发展趋势与未来展望 |
| ├── 技术创新 |
| ├── 环保与可持续性 |
| ├── 智能化与网联化 |
| └── 法规与政策影响 |
|
|
| ├── 工程基础 |
| │ ├── 新能源汽车拓扑结构 |
| │ ├── 电驱动系统架构 |
| │ ├── 尺寸链与公差 |
| │ ├── 基础材料（铜铝，工程塑料等） |
| │ ├── DFMEA基础 |
| │ ├── 8D分析基础 |
| │ └── 模块设计基础 |
| ├── 功能类设计规范 |
| │ ├── 密封设计 |
| │ ├── 热管理 |
| │ ├── EMC设计 |
| │ ├── NVH设计 |
| │ ├── 振动设计 |
| │ ├── 电磁设计 |
| │ └── 结构设计 |
| ├── 关键零部件模块设计规范 |
| │ ├── 功率模块设计及其选型 |
| │ ├── 电流传感器设计及其选型 |
| │ ├── PCBA设计 |
| │ ├── PCB中关键器件选型 |
| │ ├── 压铸件设计 |
| │ ├── 注塑件设计 |
| │ ├── 冲压件设计 |
| │ ├── 高压接插件设计及其选型 |
| │ ├── 低压接插件设计及其选型 |
| │ ├── 高压线束设计及其选型 |
| │ ├── 低压线束设计及其选型 |
| │ ├── 磁件设计及其选型 |
| │ ├── 标准件设计及其选型 |
| │ └── 。。。 |
| ├── 连接技术 |
| │ ├── 螺钉连接 |
| │ ├── 激光焊接 |
| │ ├── Press fit |
| │ ├── 锡焊 |
| │ ├── SMT |
| │ ├── 超声波焊接 |
| │ ├── 铆接 |
| │ ├── 银烧结 |
| │ ├── FSW |
| │ ├── 钎焊 |
| │ ├── 胶接 |
| │ ├── 接插件连接 |
| │ ├── 电阻焊接 |
| │ └── 。。。 |
7.新能源汽车--行业趋势分析报告
8.各垂直领域定制专家问答
上述内容放置在如下知识星球：
https://t.zsxq.com/RIZla

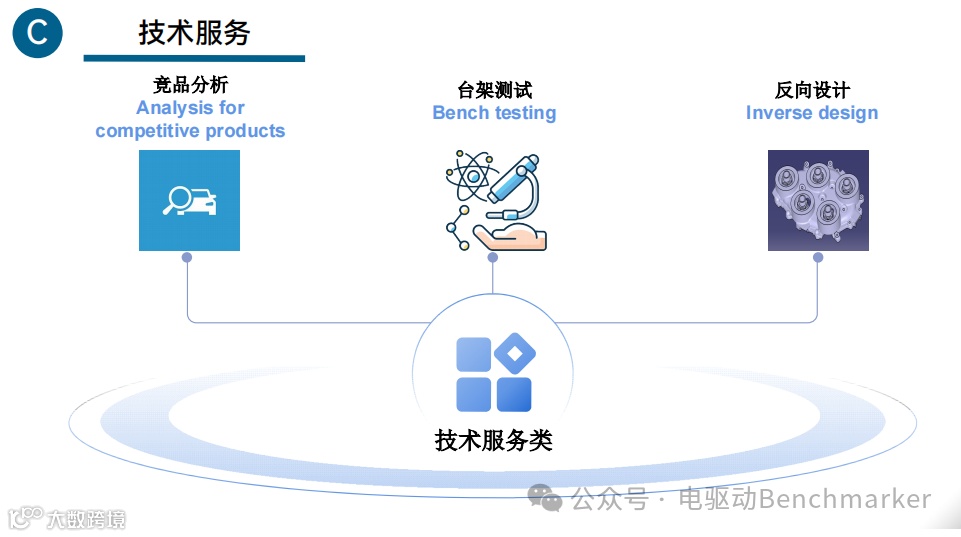

三、对标技术服务
