轻量化趋势+镁价低位+重量升级，镁合金汽车部件驶入快车道新能源汽车续航延长对轻量化有迫切需求，当前镁合金壳体已步入高性价比区间，且中短期内镁合金价格走高可能性小。目前复杂大结构件动力总成壳体实现了0—1的产业化突破，有望开启1—N的放量模式。以常用的原料为例，铝合金ADC12和镁合金 AZ91D的密度比为1.5，因此相同体积下，铝合金制汽车部件的重量是镁合金制的1.5倍。相对于其他轻量化材料，镁合金还具有抗震减噪、压铸性能好、切削加工性能优异、资源丰富且易回收等优势。

新能源汽车增加三电系统，相比燃油汽车本身车重增加 5%-25%，且由于电池能量密度和安全性难以兼容，电池续航延长一直是技术攻克难点，而轻量化能够有效提升电池续航能力。据《新能源汽车轻量化的关键技术研究》，新能源汽车自身重量降低 20%，将增加 5%-10%的续航能力。镁合金壳体减重不仅能提高续航里程,,在应用层面因壳体具有可同质化可规模化的底层逻辑,在未来会有不少企业像步入轮毂一样,走入壳体这个赛道,为有效的规避内卷除了价格优势之外更多的应该专注在技术路线的创新和突破。

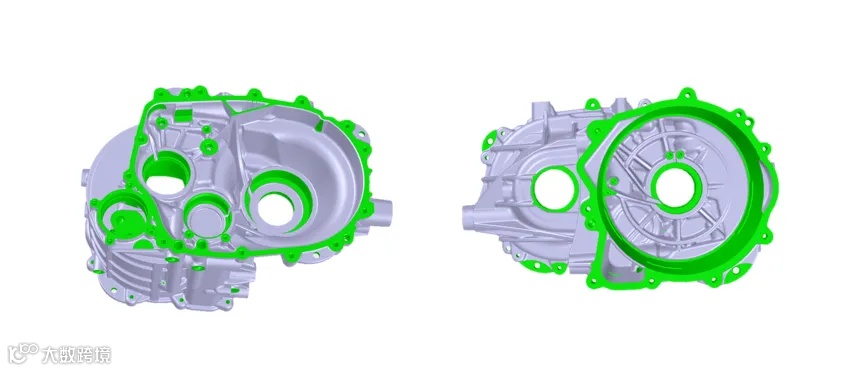

新能源汽车变速箱壳体设计

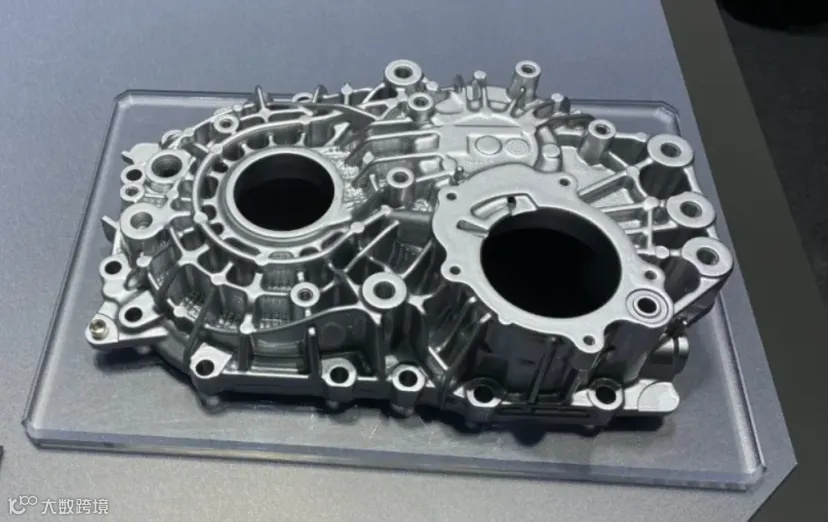

变速箱壳体零件是变速箱上的一个关键零部件,它将减速器中的功能件(如：轴齿、驻车、换挡等有关零件组装成一个整体, 并保持相互之间的正确位置, 按照一定的传动关系协调地传递动力。壳体的外形需具有艺术美感，多采用弧筋，在保证整体刚度、强度的前提下，对其进行设计美感优化。

设计原则：

吸收工作时的作用力和力矩；

在各种工作状态下，保证轴和齿轮具有精确的相对位置；

保证良好的传热和热辐射；

隔离和衰减噪声；装配和拆卸容易；

良好的刚性、强度特性，重量轻、可靠性。

合金材料的选择

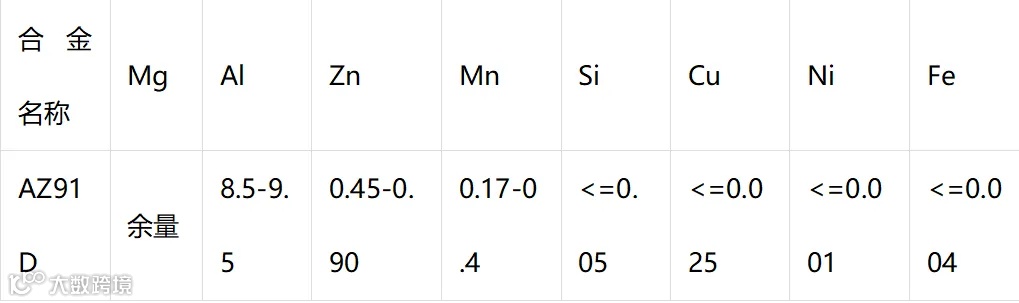

汽车变速箱壳体的材料应具有足够的强度和良好的铸造性能，同时成本低廉。选用AZ91D合金，合金成分如下：

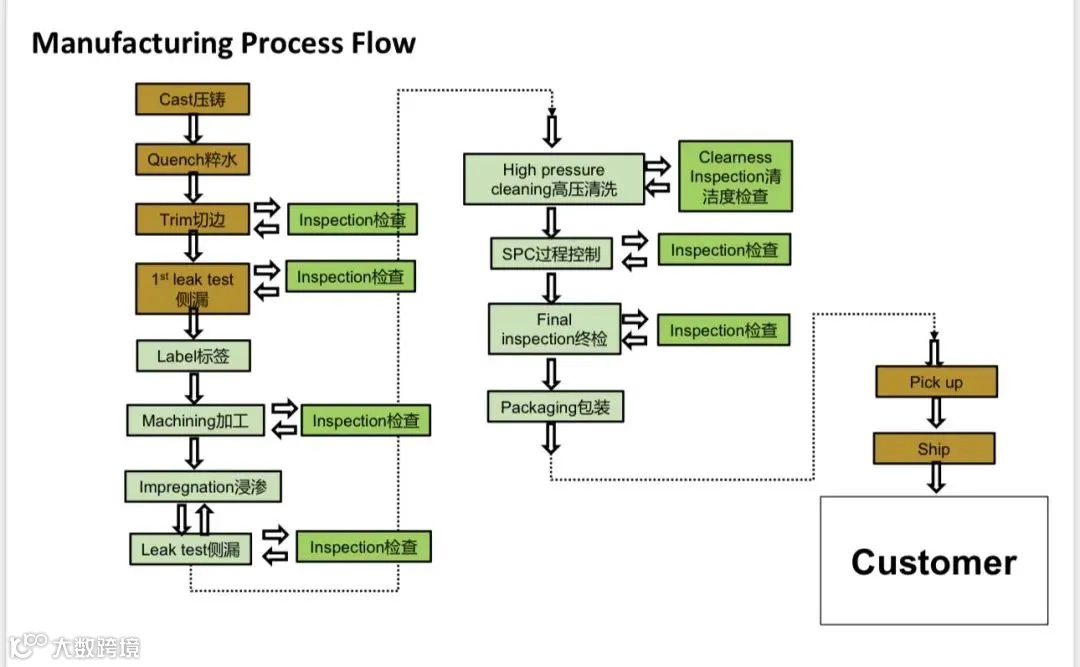

工艺过程设计

1.压铸

压铸机调试压铸模安装

模具预热、涂料合型（合模）

浇注压射保压

开模、抽芯取件表面质量检查

清理（整修）

2.微弧氧化表面处理

压铸过程

一

压铸工艺

(1)填充时间短，速度快

由于镁合金具有的一些物理特性，加之其热传导率在所有压铸合金中又是最小的，所以要求快速填充。通常情况下，注射镁合金的时间要比铝合金短30％～35％，压射速度要快25％。上箱体、下箱体的压射速度高达6～7m／s，延伸箱体的速度也达5～6m／s。

(2)多浇道与变浇口厚度

同样是因为镁合金具有的一些物理特性，因而，为了让镁合金液能更快地充入型腔，要求其具有更大的内浇口面积。但这就可能导致内浇口填充速度降低，使产品的远端得不到较好的填充。为此在浇道的设计上采用了主浇道与分浇道相结合的办法，每根分浇道所对应的内浇口截面积偏小一些，其厚度偏厚一点。同时根据产品的部位不同，其内浇口的截面积、厚度也有差异。内浇口厚度最厚达3mm，截面积最大为240mm²，较好地保证了铸件的质量。

(3)建压时间短

短的建压时间是一切压铸件生产工艺的基本要求，对镁合金压铸来说更是如此。镁合金的液相点为596℃，固相点为468℃，在温度不平衡状态下，液、固相点间隔越大，越会造成凝固时间的不一致性，使增压不起补缩作用。因此要求生产镁合金的压铸机的增压压力在型腔高速填充结束之后和凝固开始之前的一瞬间建立起来。上箱体、下箱体、延伸箱体的建压时间在30ms以内。

二

压铸模具：选用合适的模具

三

六氟化硫气体保护

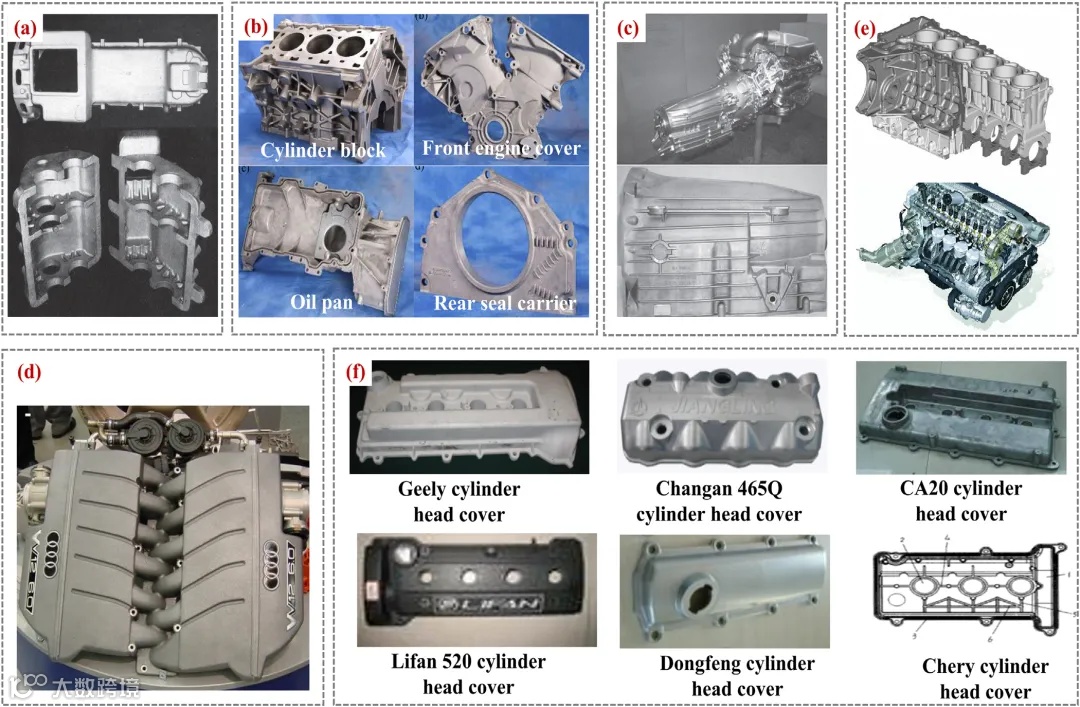

作为新能源汽车使用的材料，镁以其优异的性能在汽车工业中站稳了脚跟。综述的主要目的是用实例说明镁合金在汽车工业中的广泛应用，壳体应用更会是增加开发新零件的信心。同时，镁合金的应用仍然遵循在合适的地方使用合适的材料的原则，充分发挥其密度轻、流动性好等优点，尽量避免强度低、易腐蚀等缺点。在不久的将来，新的镁合金结构和技术取得更大的突破将更好地满足日益增长的汽车轻量化需求。

成本和性能分析

镁轻单价低

镁合金密度约 1.8g/cm³ ，铝合金约 2.7g/cm³ 。这意味着制造同体积零件，镁的重量为铝的 约67%。

材料单价：镁锭含税价为 1.6万元/吨 ，铝锭为 1.95万元/吨 。

基于以上两点：假设不改变体积设计的前提下，制造一个2.7kg铝的零件成本52.65元，若改用镁，则仅需1.8kg成本28.8元，理论原材料采购成本 降低幅度可观，接近45% 。

注：此为基于特定价格的简化计算，实际成本需考虑合金牌号、采购量、运费等多种因素。

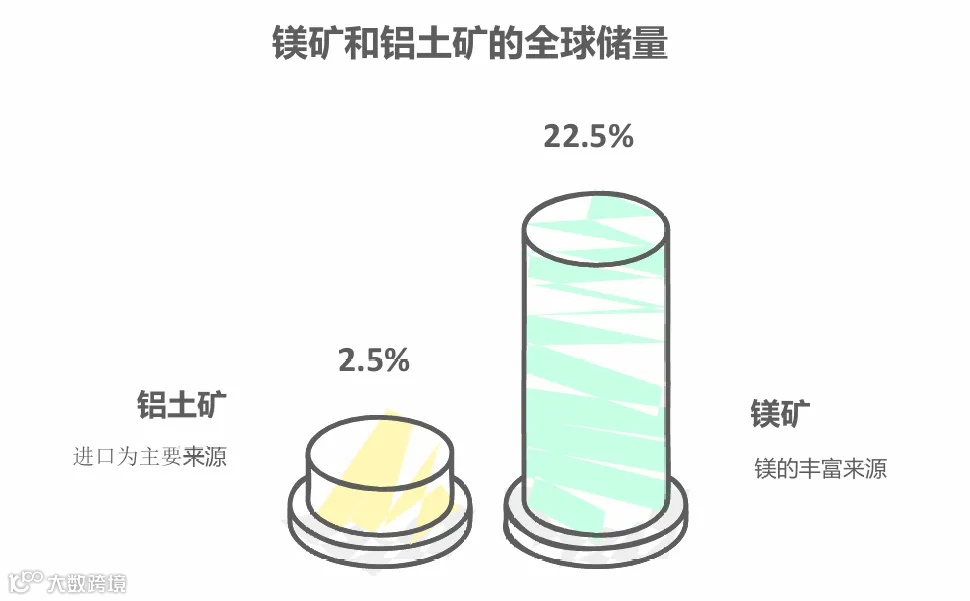

我们国家镁矿多铝矿少

中国在铝土矿资源上对外依存度较高（近年 超过50% ），国际供应和价格波动对国内铝成本影响直接。

相比之下，中国拥有丰富的镁矿资源（菱镁矿储量占全球 约20-25% ，原镁产量更是占全球的 约85-90% ）。强大的国内资源基础，为镁材料的长期供应和成本相对稳定提供了更强的保障预期，有助于降低供应链风险。

性能对比

轻量化优势

镁合金密度仅为铝合金的 2/3，减重效果显著（替换后可减重 25%~35%），尤其适合汽车、航空航天等对重量敏感的领域。

比强度（强度 / 密度）和比刚度（刚度 / 密度）接近铝合金，部分场景下更优。

功能性优势

散热性能：镁合金导热系数虽略低于铝合金，但散热效率更高（同等体积下散热更快），适合 LED 灯具、3C 产品外壳。

减震性能：镁合金吸震能力是铝的 50 倍，可降低设备振动噪音。

电磁屏蔽性：无需额外电镀即可有效屏蔽电磁波，简化 3C 产品制造流程。

劣势

强度与耐腐蚀性：镁合金抗拉强度和耐疲劳性低于铝合金，易受潮湿环境腐蚀，需额外表面处理（如阳极氧化），增加成本。

热稳定性：线膨胀系数较高（25~26 μm/m℃，铝为 23 μm/m℃），高温环境下尺寸稳定性较差。

二、对标分析：镁合金典型对标拆解案例

新能源汽车行业的爆发式增长，加速了镁合金在电池外壳、电驱动零部件等关键领域的应用扩展；根据《中国节能与新能源汽车技术路线图》，到2030年，镁合金在乘用车中材料重量的比例将增加至4%，而汽车单车用镁量将从15kg增至45kg。

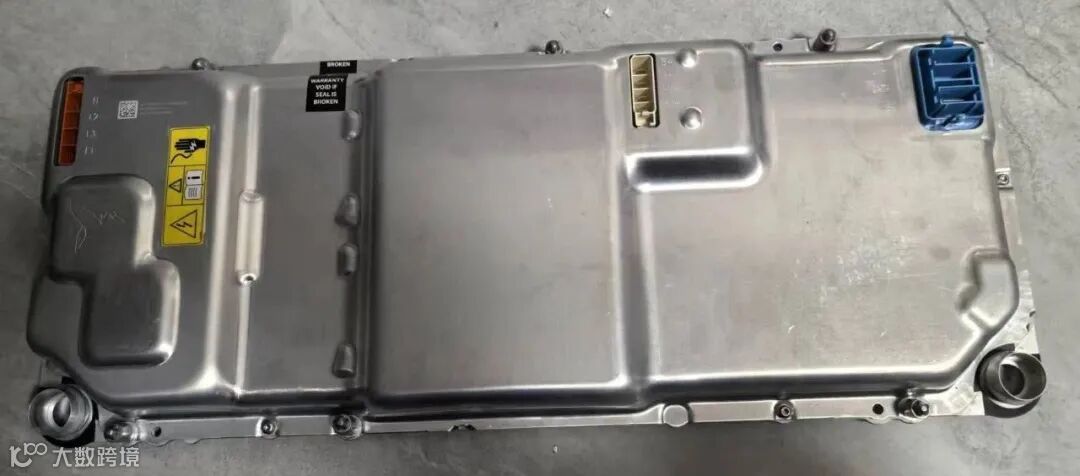

早在2022 年，上汽智己旗下首款车型智己 L7 其全套电驱动系统镁合金壳体成为镁合金材料在新能源电驱动壳体上的首次量产应用，彼时便已成为汽车领域最大的镁合金零部件。2024年的11月29日发布第二代镁合金电驱动壳体。该产品为全球首款量产的基于半固态工艺的电驱镁合金壳体。采用牌号为AZ91D的镁合金材料，壳体总重量为13.7kg。

实际上上汽大众、小米、岚图、极氪汽车都在此方面全面发力。比亚迪，理想、蔚来、红旗等在这方面已经实现了验证。

为什么国内会强烈推荐镁合金壳体，主要是因为镁合金壳体的成本比铝便宜20%到30%。

在刚刚结束的上海汽车展上，有几家展出了镁合金电驱壳体。本文予以介绍。

汇川联合动力

其实早在2024年7月3日于上海举办的中国国际铝工业展暨亚洲汽车轻量化展览会上，汇川联合动力携手宝武镁业发布新一代高性能镁合金轻量化电驱总成。

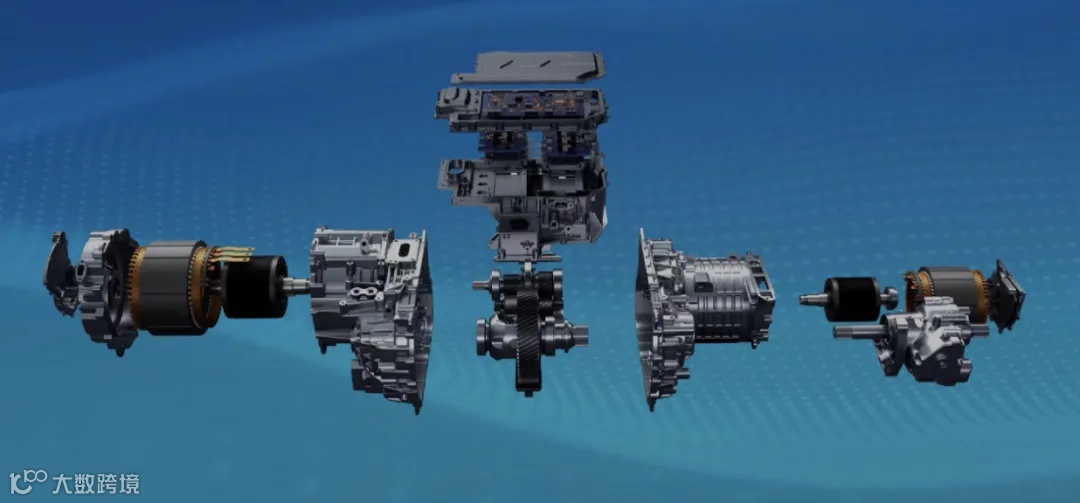

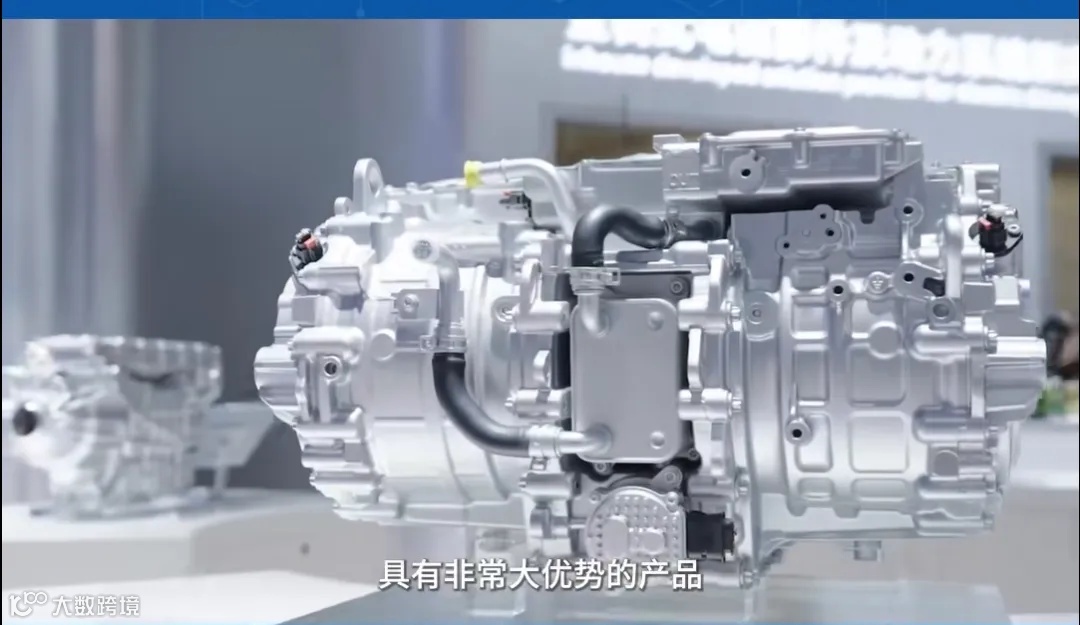

在本次车展上，汇川联合动力展示了镁合金电驱动壳体。镁合金轻量化电驱产品重量与传统铝合金材料结构相比减重2.5-7千克。同时，该产品还可以提升电机功率密度最高约10%。完全满足车规级应用要求。通过材料自身吸振性，改善整车噪声、振动与声振粗糙度，并有助于优化车辆的前后配重比，改善车辆的操控性能和驾驶感受。此外，该产品为镁合金压铸电驱壳体，能够实现多功能一体化集成成型，零部件数量减少后，不仅降低了制造、组装与物料管理成本，还能大幅提高系统整体耐用度。

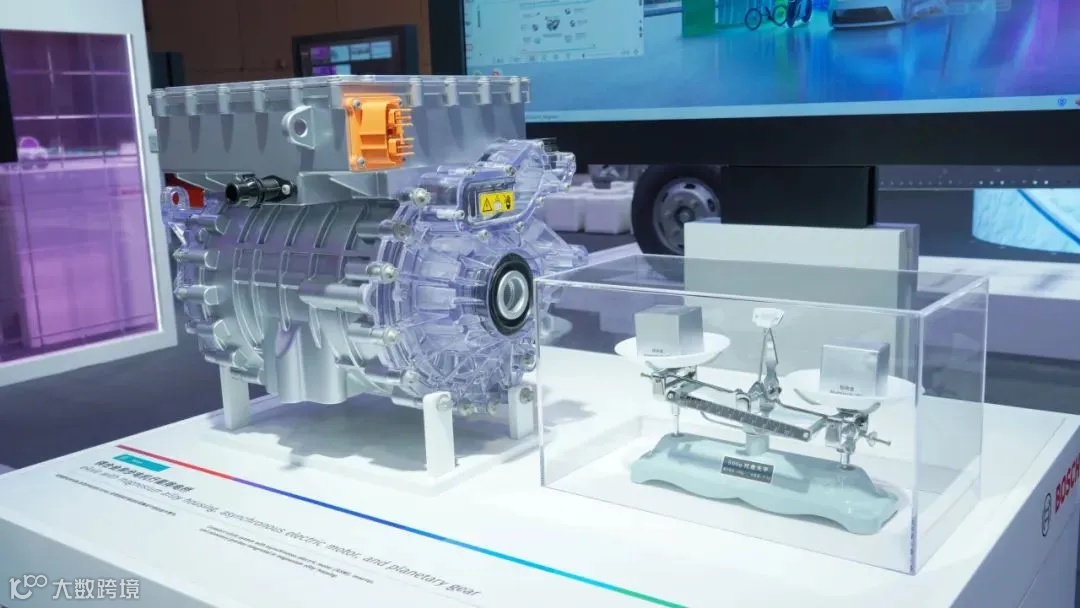

联合电子/博世

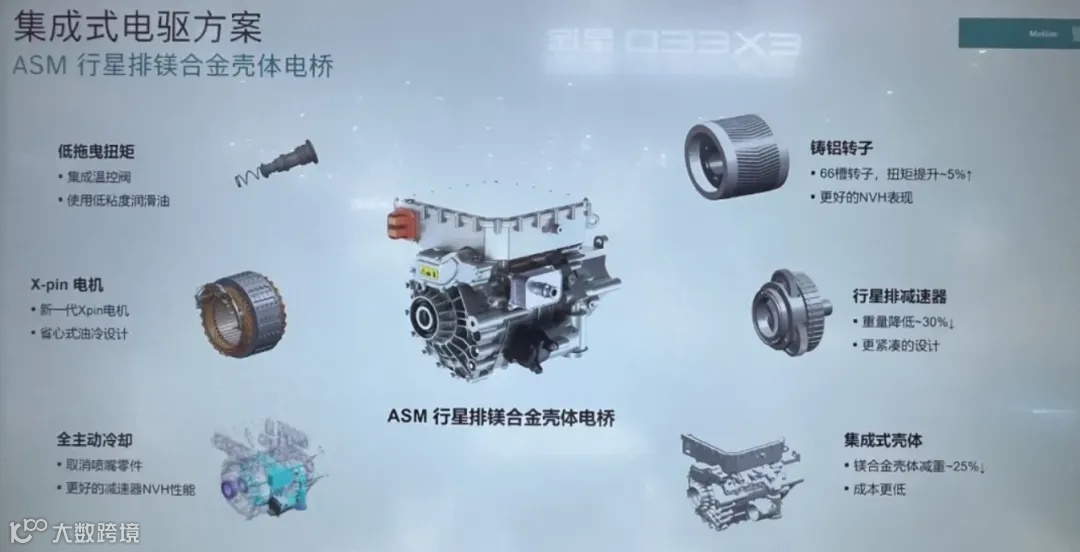

本次展会联合电子推出了镁合金ASM行星排电驱桥。通过镁合金一体铸造技术，将UX-Pin电机、行星减速箱、逆变器深度集成，总重约60kg，峰值功率超过250 kW，比传统设计减重20%，实现更轻更强的超强性能。

展台上，据工程师介绍，“这款电桥主要用于辅助驱动，只有在汽车全速运转的时候才会介入，普通场景更多是主电机驱动，它处于被拖拽的状态。所以，拖拽的损耗是一个十分重要的性能指标。为了降低损耗，采用了全新设计的行星齿轮减速箱，拖曳损耗相比平行轴电桥降低30%。此外，用了低黏度的润滑油，还可选配节温阀来控制润滑油温度，让润滑油保持高温状态下的低黏度，也可以有效降低拖拽损耗。”

不仅如此，由于这款全新的电桥是基于行星齿轮减速箱特点重新设计的，相比平行轴电桥，横向尺寸可减少25%，为客户整车布置提供更灵活的空间。

星驱科技

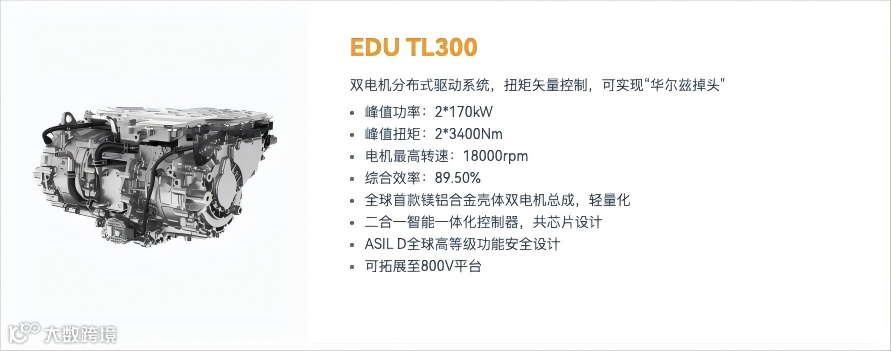

本次展会兴趣科技推出了EDU TL300全球首款镁铝合金壳体双电机总成，体现了极致轻量化。

不过，可根据其功率密度等相关数据进行推测。已知该电驱总成峰值功率 156kW，功率密度≥3.8kW/kg。由此可计算出，其重量可能在 41kg 以下。

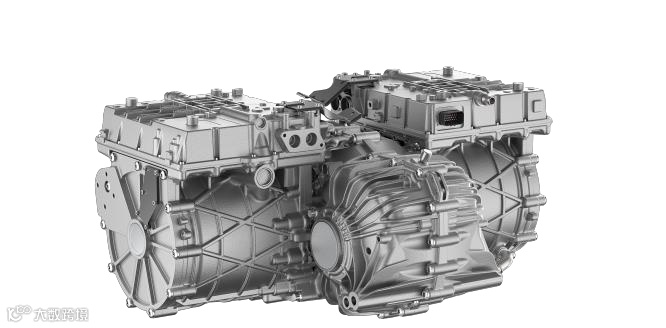

镁铝合金壳体

创新设计

新一代双电机系统采用轻量化的镁铝合金壳体，实现了结构与材料的深度集成。该材质密度大幅低于传统铝合金，整机质量降低约25%。事实上，研究和应用案例表明，镁基合金可使壳体重量减轻约1/3，并显著提升电机功率密度。与铝合金相比，新型镁合金材料不仅更轻，机械强度可达铝合金的3.3倍，冲击载荷吸收能力更是提升百倍，兼具高刚度与优秀的耐冲击性能。此外，半固态注射成型等工艺的应用使得镁铝合金壳体具有更高的致密度和耐腐蚀性。

在导热性能方面，新研发的镁合金体系导热率可达100–126 W/mK，大约是传统材料的80%以上，有利于快速散热。所以，镁铝合金壳体通过减重增强强度并改善热管理，为高性能电驱系统提供了优异的材料保障。

综观新能源汽车行业，星驱推出的双电机系统在多方面具有显著领先优势，在材料创新方面，传统电驱总成壳体多采用铝合金或钢材，而镁铝合金壳体则实现了显著减重和高强度并存。

在热管理和集成度方面，对比传统铝壳+分离水冷，星驱系统的360°全油冷与高度集成设计显著提高了热效率和系统紧凑性，避免了性能衰减。

控制效率上，89.5%的高系统效率使得驱动能量利用更充分，有利于续航表现。在新能源市场竞争中，这套“双电机+镁铝合金壳体+全油冷”驱动系统不仅是行业首创，更在重量、效能、功能等维度同时拔得头筹。

有现成的样品，欲购从速！

素材来源：元镁体，RIO电驱动。

三、我的知识星球

智能电动汽车行业海量数据，渠道，设计开发工具，标准和设计规范等内容，我都放在我的知识星球里面，每个领域电驱动Benchmarker都有对应的专家，欢迎大家加入我的知识星球进行交流互动，目前包括如下核心板块的内容：

1.新能源汽车--数据
1.1新能源汽车周度销量数据；
1.2新能源汽车月度销量数据；
1.3新能源汽车主流城市销量数据；
1.4历年中国新能源汽车保有量数据；
1.5全球汽车保有量数据。

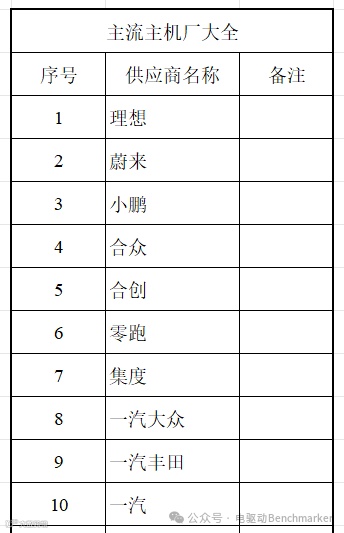

2.新能源汽车--主机厂渠道





3.新能源汽车--主要Tier1渠道



4.新能源汽车--对标样品

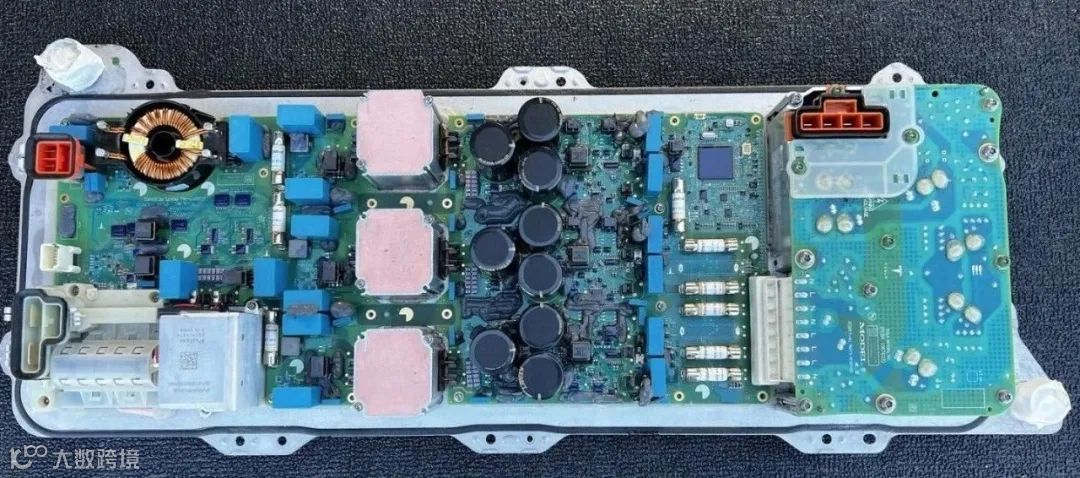

电控类，电源类，智驾类等对标拆解分析
