一、新型电流采样方案应用案例
电流采集相关的产品与技术都在不断迭代更新，截至目前为止，和大家一起看看都有什么样子的新产品或方案出现。
零温漂SHUNT
目前绝大多数使用的SHUNT都需要做温度补偿，之前有篇文章介绍过分流器方案影响采样精度的一些主要因素，其中TCR就是一个重要因素；比如下图，来自于ISA的BAX系列某款SHUNT的TCR曲线，其最大温漂为+100ppm/℃，如果温度升高100℃，那么阻值变化就为1%，所以这个变化是容忍不了的，需要做温度的修正。

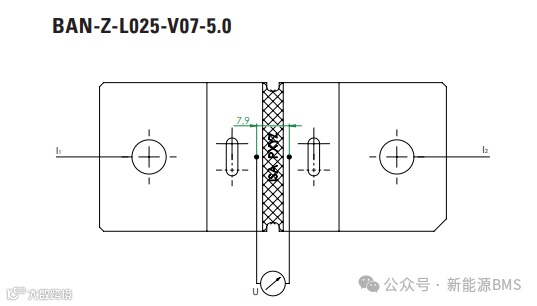

但是主流SHUNT厂家也推出了一种“零温漂”的SHUNT产品，比如ISA的BAN系列中的V07产品，通过改善合金材料与结构特征实现低的温漂，其TCR最大为±20ppm/℃；下图为其结构特征，我们发现在其中间左右两端开了两个腰型孔，然后采样点位置需要布置在两个孔内侧位置，这些变化要组合在一起共同实现零温漂。

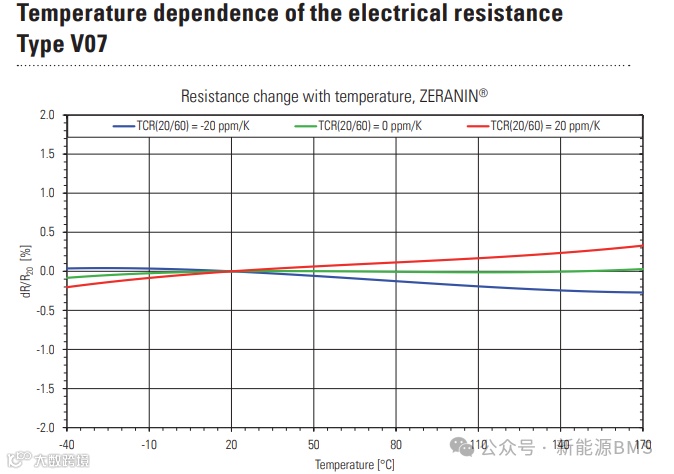

下图为它的TCR曲线，还是按照温升100℃计算，其最大阻值变化为0.2%，真的很好了。

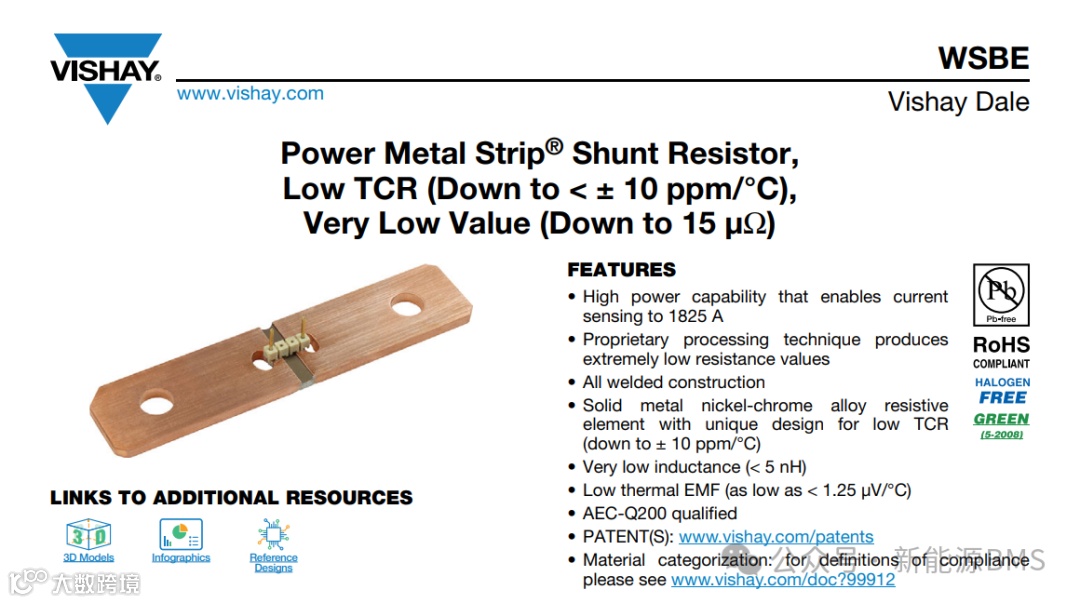

再看下VISHAY类似的WSBE系列的产品，其标称的TCR最大为±10ppm/℃，通过观察发现其本体上在中间也开了两个孔，然后对外采样位置也通过固定位置的插针或连接器连接；CYNTEC也有类似高精度产品。
如果厂家再提供一下R25初始阻值，那么零温漂的SHUNT确实可以不用做任何修正就可以满足BMS的绝缘大多数精度要求，而且NTC也可以不用了，不过ADC等电路的相关误差需要再评估下。
高精度开环霍尔

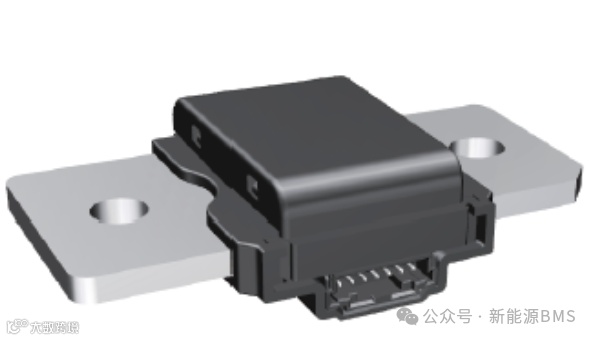

目前也有厂家在推一种高精度开环霍尔传感器，如下图（来自于珅斯电子），外观上看，它集成了一部分铜排在产品内（单纯的铜排，无SHUNT合金）；传统的开环霍尔精度不高，一般为3%左右，但珅斯产品内部采用了其特有的校准补偿方案，精度可到达很高。

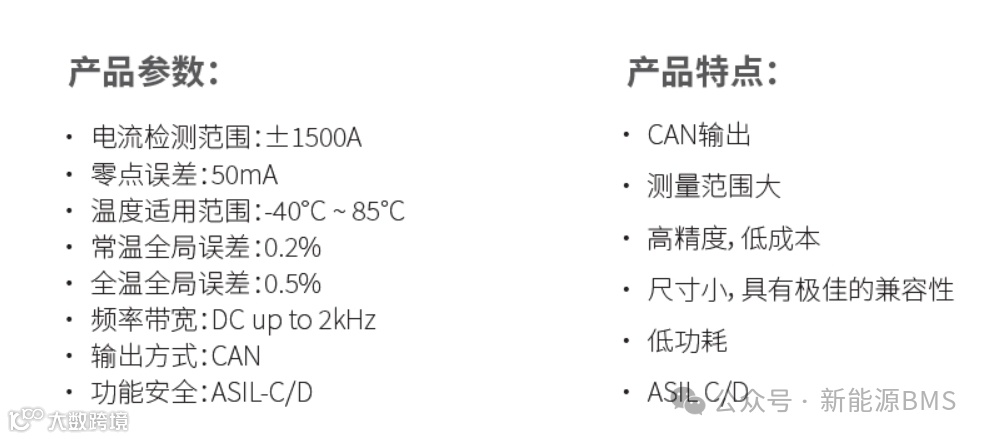

下图为珅斯官网上的产品参数介绍，对外是数字量输出，可以看到其采集精度标称可以媲美SHUNT方案了；更多信息，可能需要大家实测一下。
SHUNT与霍尔集成一体

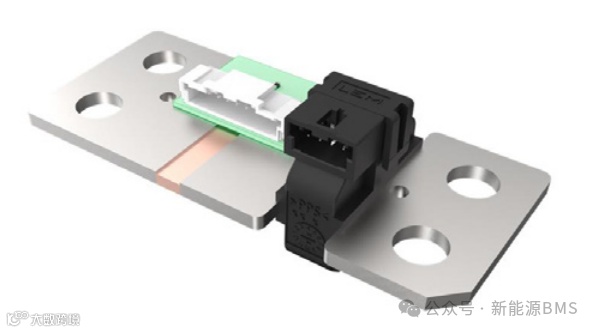

为了实现更高的功能安全等级，目前市场上也出现了一种SHUNT与HALL集成的方案，下图为LEM的HSU03产品，从产品形态上来讲，它是在普遍的SHUNT产品上又增加了一路开环HALL采样，SHUNT实现高精度采样，开环霍尔实现一般精度做冗余采样；CYNTEC等厂家也有类似的产品。
这种方案在SHUNT上开了一个窄口，用来放置HALL磁芯与采样电路，相对同尺寸的单纯SHUNT来讲，发热会更加严重，当然，这个需要从整体评估产品可用性了。
BDU集成式SHUNT
为了节省成本、提高可靠性，工程师们在不断地想办法，比如将BMS集成到BDU中，节省一些线束、连接器的成本；目前SHUNT就有一种使用浮动连接器的连接方式，具体为SHUNT小板上使用插针，然后BMS控制器上使用浮动的连接器，二者直接对插连接，节省了二者之间的线束与一对连接器，这种方案依托于BDU集成技术，已经在很多主机厂批量供应了。
素材来源：新能源BMS，网络。
