一、自制人形机器人：开源的伯克利Berkeley Humanoid Lite
仅需5000美元就能实现人形机器人3D打印？
UC伯克利这次又又又整新活了！

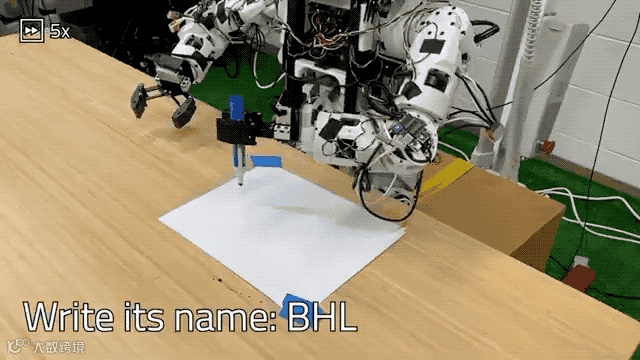

注意看，画面中这个正在认真写名字的小家伙，就是来自UC伯克利的最新作品——人形机器人Berkeley Humanoid Lite（BHL）。
它一笔一划的认真模样，仿佛在宣布：“Hello world！”
身高不足1米，体重轻盈，但BHL拥有低门槛、全开源和可灵活修改三大优势。
那么话不多说，咱们直接上视频：

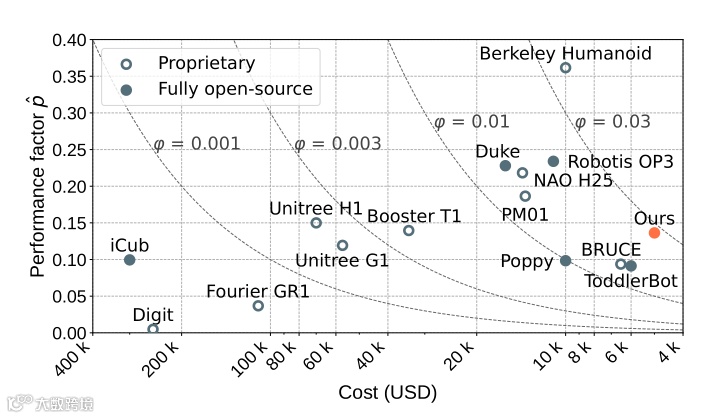

总成本被压缩到5000美元以下，所有材料都能由3D打印或在线购物平台（如亚马逊、淘宝）一键获取，和同类产品相比，以相对低的价格就实现了高性能因子。
值得一提的是，关于BHL的研究论文已成功被机器人领域顶级会议Robotics: Science and Systems (RSS) 2025接收，论文链接可从文末获取。
那么BHL究竟是如何实现的呢？让我们接着往下看。
BHL关键技术解密

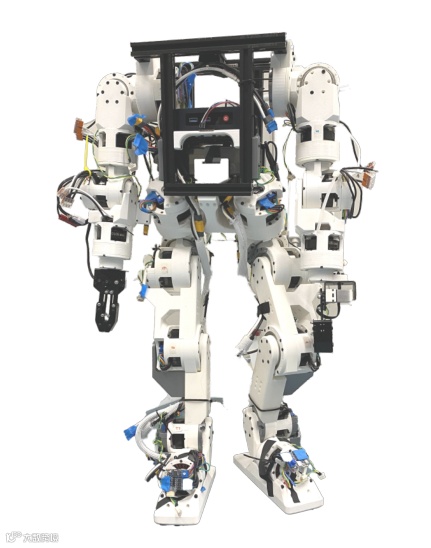

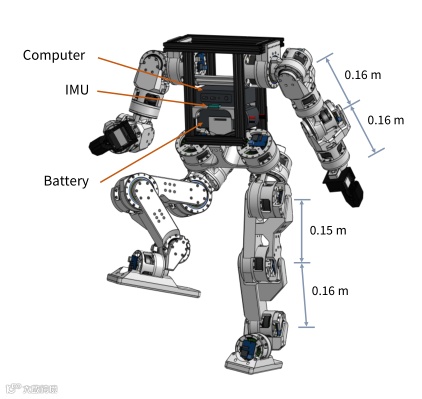

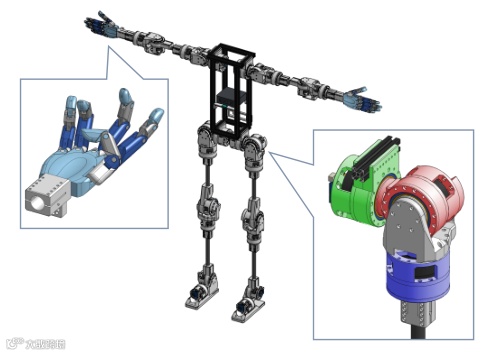

BHL以低制作门槛和可灵活定制修改为核心设计，两种型号的3D打印关节执行器驱动，并采用铝型材框架支撑，机械效率高达90%。
由英特尔N95迷你PC充当大脑，手机级IMU作为姿态传感器，和一块6S 4000 mAh的锂聚合物电池供电。

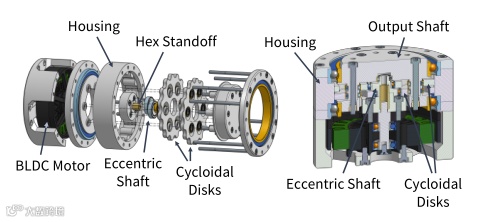

摆线齿轮设计
BHL采用3D打印执行器驱动设计，让执行器制作不再依赖复杂昂贵的传统加工工艺，无论是普通实验室还是个人爱好者，只要拥有3D打印机，就能轻松制作相关部件，大大降低了硬件获取的难度。
不过3D打印也有其劣势——材料的局限性可能会影响其耐久性能。
于是团队采用摆线齿轮设计，优化执行器形态，在3D材料特性与足够机械鲁棒性间取得良好平衡。
具体来说，就是利用摆线减速器的特点，将荷载平均分散到齿轮的多个齿上，使其更适配桌面3D打印机的有限分辨率。额外加固（如贯穿螺钉与嵌入式黄铜六角支架）也可防止层间边界失效，并增强整体负载能力。一些零散的组件也被合并到一起打印，以减少重量并避免紧固件周围的应力集中。
与此同时，研究团队也对执行器性能进行了一系列评估验证，包含功率效率、传动刚度、耐久性、单元间一致性和位置跟踪精度指标，保证性能可靠。
模块化设计
考虑到不同应用场景需求，BHL的各个功能模块相互独立又紧密协作，用户可自由选择、组合不同模块，实现独一无二的定制化服务。
此外BHL仅需电源线和CAN信号线就可以串接多个执行器，从而可以轻松变身双足、四足、半人马构型、移动基座平台等多种形态。
实测效果演示
腿式运动

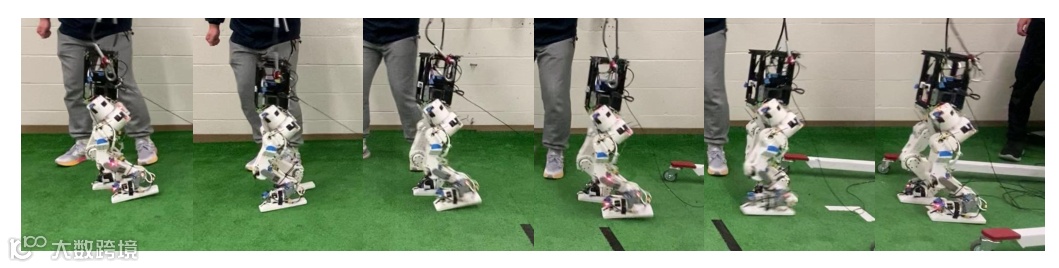

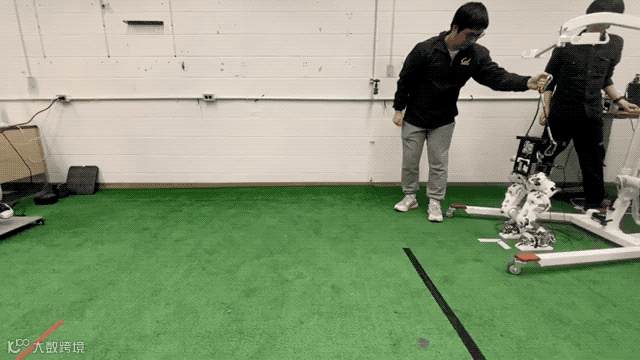

在进行双足连续行走中，BHL表现亮眼、小巧灵活。
其严格遵循用户指定速度指令，且实验仅占用执行器扭矩极限的30%，意味着执行器未来还可以支持更大规模的人形机器人。
遥操作

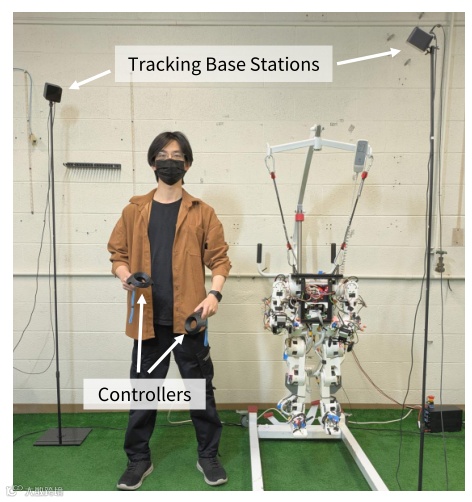

团队还设计了一套基于SteamVR基站与控制器的运动捕捉遥操作系统，提供无头模式与VR模式两种操作。

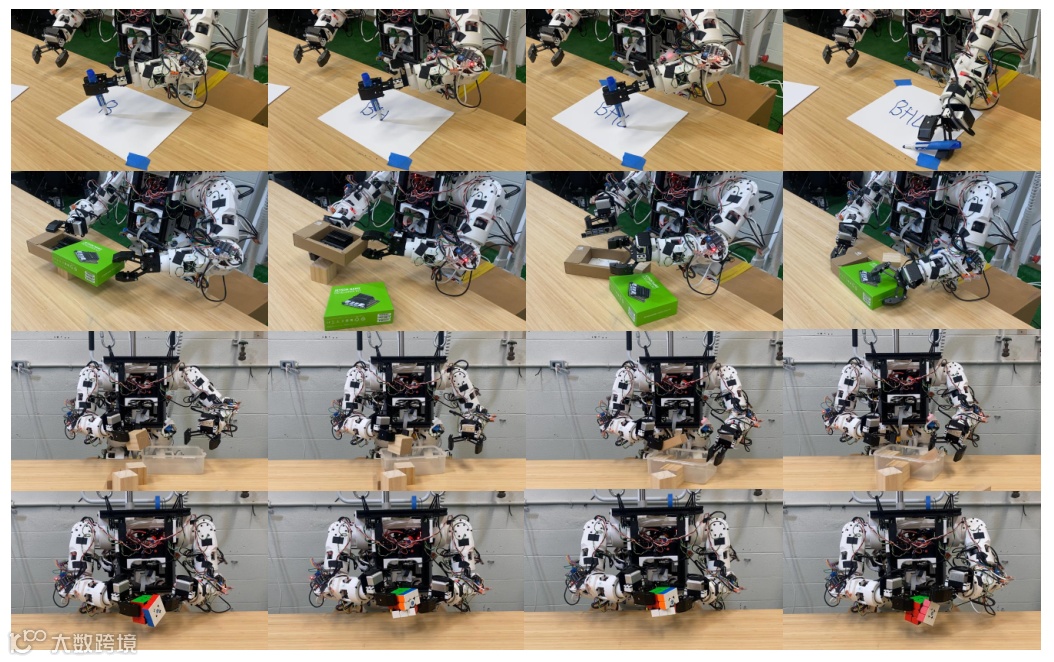

可利用此装置远程操作BHL，实现精准的动作执行和复杂任务操作，例如：

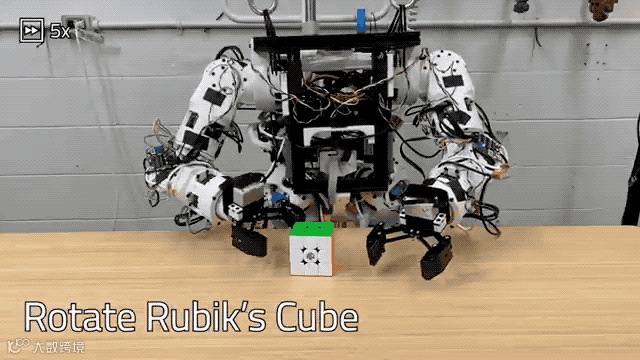

它可以轻而易举还原三阶魔方。

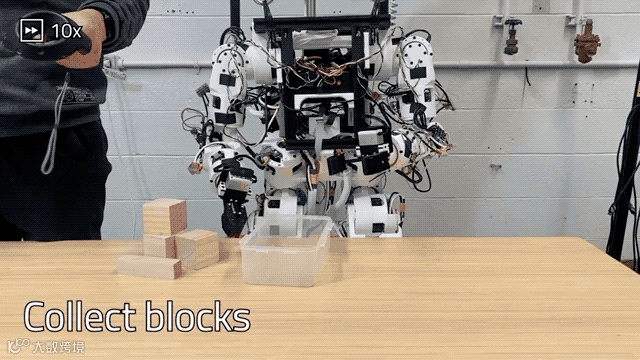

将堆叠的多种形态积木依次抓取，并放置在盒中。

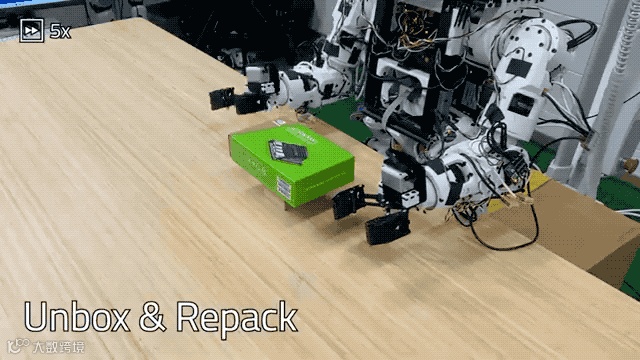

将物品从盒内轻松取出，再整齐地放回盒内完成打包。
代码地址：https://github.com/hybridrobotics/berkeley-humanoid-lite
素材来源：网络。
二、我的知识星球
1.新能源汽车--数据
1.1新能源汽车周度销量数据；
1.2新能源汽车月度销量数据；
1.3新能源汽车主流城市销量数据；
1.4历年中国新能源汽车保有量数据；
1.5全球汽车保有量数据。

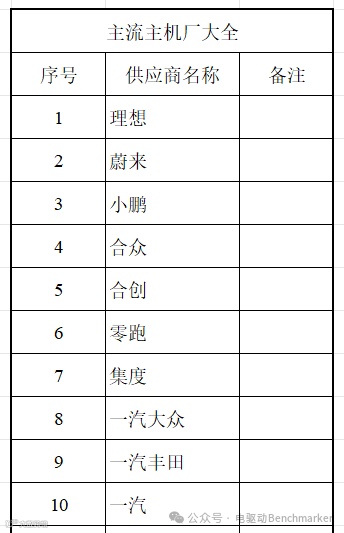

2.新能源汽车--主机厂渠道
3.新能源汽车--主要Tier1渠道
4.新能源汽车--对标样品
电控类，电源类，智驾类等对标拆解分析
5.新能源汽车--咨询服务和外包设计
5.1咨询服务
1.帮助客户深入理解产品性能，筛选合适的供应商;
2.帮助供应商推荐应用场景和渠道，把握行业新的趋势，提前布局。
5.2外包设计
1.PCB Layout;
2.EMC测试及其整改验证；
3.产品基本性能测试；
4.对标产品逆向工程，扫描建模和逆向电路；
5.3D建模；
6.其他外包设计，灵活机动，高效完成客户的工作包和项目。
6.新能源汽车--三电系统知识
|
|
| ├── 定义与概述 |
| │ ├── 电机 |
| │ ├── 电池 |
| │ └── 电控 |
| ├── 电机系统 |
| │ ├── 电机类型 |
| │ │ ├── 直流电机 |
| │ │ ├── 交流异步电机 |
| │ │ └── 永磁同步电机 |
| │ ├── 工作原理 |
| │ ├── 驱动技术 |
| │ └── 性能特点 |
| ├── 电池系统 |
| │ ├── 电池类型 |
| │ │ ├── 铅酸电池 |
| │ │ ├── 镍氢电池 |
| │ │ ├── 锂离子电池 |
| │ │ └── 固态电池 |
| │ ├── 电池管理 |
| │ │ ├── SOC估算 |
| │ │ ├── SOH评估 |
| │ │ └── 均衡控制 |
| │ ├── 充电技术 |
| │ ├── 安全性 |
| │ └── 续航性能 |
| ├── 电控系统 |
| │ ├── 控制器类型 |
| │ ├── 控制策略 |
| │ ├── 传感器与执行器 |
| │ ├── 网络通信 |
| │ └── 智能化技术 |
| └── 发展趋势与未来展望 |
| ├── 技术创新 |
| ├── 环保与可持续性 |
| ├── 智能化与网联化 |
| └── 法规与政策影响 |
|
|
| ├── 工程基础 |
| │ ├── 新能源汽车拓扑结构 |
| │ ├── 电驱动系统架构 |
| │ ├── 尺寸链与公差 |
| │ ├── 基础材料（铜铝，工程塑料等） |
| │ ├── DFMEA基础 |
| │ ├── 8D分析基础 |
| │ └── 模块设计基础 |
| ├── 功能类设计规范 |
| │ ├── 密封设计 |
| │ ├── 热管理 |
| │ ├── EMC设计 |
| │ ├── NVH设计 |
| │ ├── 振动设计 |
| │ ├── 电磁设计 |
| │ └── 结构设计 |
| ├── 关键零部件模块设计规范 |
| │ ├── 功率模块设计及其选型 |
| │ ├── 电流传感器设计及其选型 |
| │ ├── PCBA设计 |
| │ ├── PCB中关键器件选型 |
| │ ├── 压铸件设计 |
| │ ├── 注塑件设计 |
| │ ├── 冲压件设计 |
| │ ├── 高压接插件设计及其选型 |
| │ ├── 低压接插件设计及其选型 |
| │ ├── 高压线束设计及其选型 |
| │ ├── 低压线束设计及其选型 |
| │ ├── 磁件设计及其选型 |
| │ ├── 标准件设计及其选型 |
| │ └── 。。。 |
| ├── 连接技术 |
| │ ├── 螺钉连接 |
| │ ├── 激光焊接 |
| │ ├── Press fit |
| │ ├── 锡焊 |
| │ ├── SMT |
| │ ├── 超声波焊接 |
| │ ├── 铆接 |
| │ ├── 银烧结 |
| │ ├── FSW |
| │ ├── 钎焊 |
| │ ├── 胶接 |
| │ ├── 接插件连接 |
| │ ├── 电阻焊接 |
| │ └── 。。。 |
7.新能源汽车--行业趋势分析报告
8.各垂直领域定制专家问答
上述内容放置在如下知识星球：
https://t.zsxq.com/RIZla
三、对标技术服务

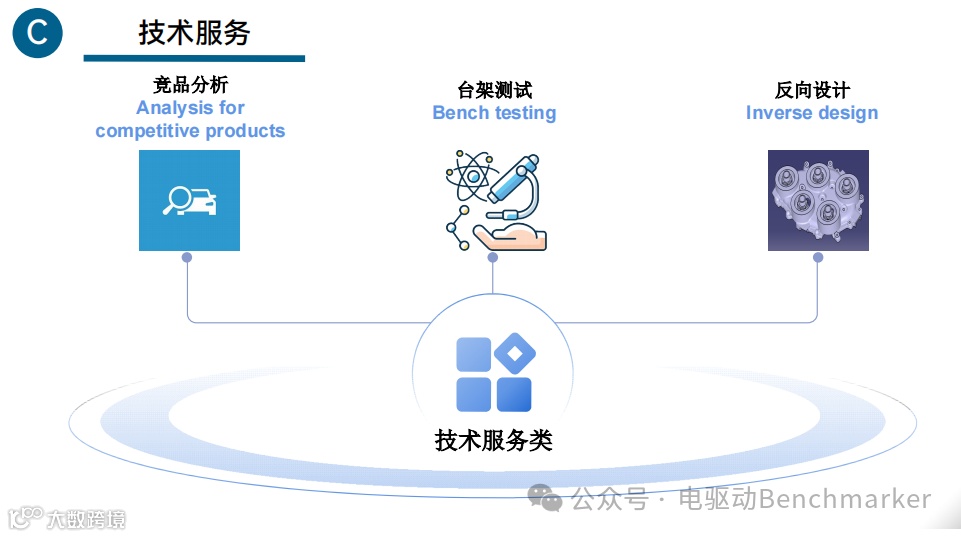

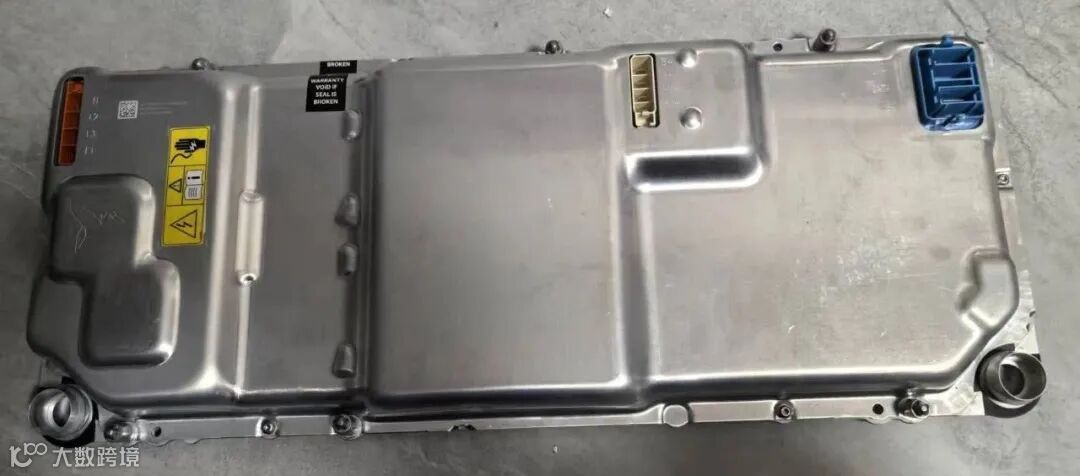

本公众号平台提供：1.对标样品的销售，包括行业中历代典型的对标样品，上述电源类样品均有货源；2.技术服务，包括竞品分析，台架测试和逆向设计等；3.咨询和培训，包括专题咨询和企业内训等。个性化需求，请加主编微信进一步沟通接洽。
